Монтажные наборы KIPPRIBOR используют для закрепления магнитных датчиков положения на пневмоцилиндре. Подойдут для датчиков, которые могут быть закреплены в Т-образном пазе.
Особенности монтажных наборов KIPPRIBOR серии PN и PBI:
- Винтовые крепления позволяют быстро и точно отрегулировать место срабатывания датчика;
- Сконструированы специально для пневмоцилиндров, поэтому легко устанавливаются;
- Имеют фиксаторы для надежного закрепления датчика;
- Проницаемы для магнитных полей – обеспечивают правильную работу датчика;
- Сделаны из материалов, устойчивых к коррозии.

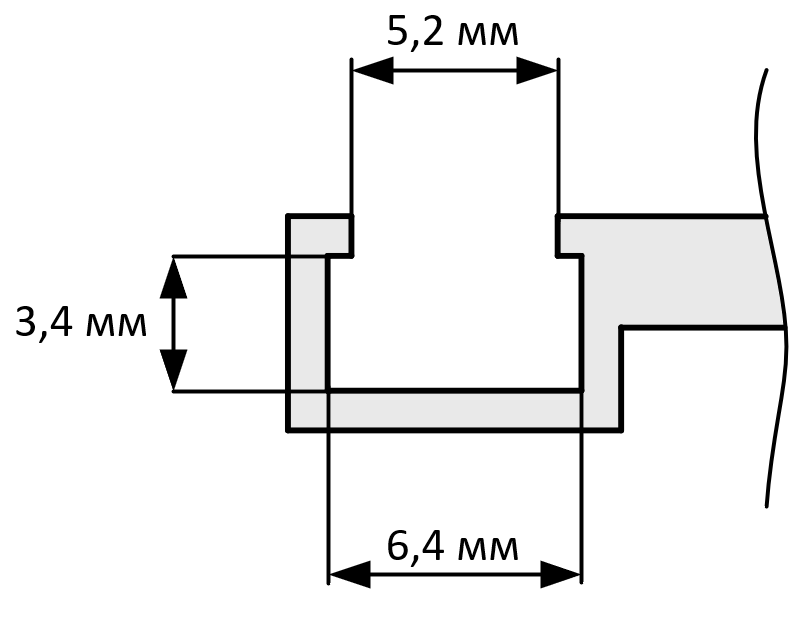

Монтажные наборы Kippribor применимы для магнитных датчиков, подходящих по установочным размерам Т-паза.
|
|
Монтажный набор KIPPRIBOR серии PN — это приспособление из цинкового сплава для монтажа датчика на стяжной шпильке пневмоцилиндра. Серия PN включает 5 моделей разных размеров, для монтажа на шпильку диаметром от 4 до 16 мм.
Монтажный набор серии PN фиксируется на шпильке с помощью двух установочных винтов с коническими концами. Для надежности фиксации и предотвращения откручивания установочные винты имеют контргайки.
|
 |
Монтажный набор KIPPRIBOR серии PBI — это металлический хомут с пластиковым фиксатором для установки магнитного датчика. Серия PBI монтируется на гильзу круглого пневмоцилиндра диаметром от 6 до 125 мм. 2 модели монтажных наборов серии PBI отличаются размерами хомута. |
| Модель |
Внешний вид |
Способ установки |
| PN-6 |
 |
на стяжную шпильку ∅4-6 мм |
PN-8 |
 |
на стяжную шпильку ∅8 мм |
| PN-10 |
 |
на стяжную шпильку ∅10 мм |
| PN-12 |
 |
на стяжную шпильку ∅12 мм |
| PN-16 |
 |
на стяжную шпильку ∅14-16 мм |
| PBI-01 |
 |
на гильзу пневмоцилиндра ∅6-63 мм |
| PBI-02 |
 |
на гильзу пневмоцилиндра ∅6-125 мм |
Таблица применимости монтажных наборов KIPPRIBOR серии PBI и PN
| Тип монтажного набора |
Kipvalve |
Festo |
SMC |
Camozzi |
Pneumax |
| PN-6 |
KVSC - 32*
KVSC - 40*
KVSC - 50*
KVNG - 32*
KVNG - 40* |
DSBG - 32*
DSBG - 40* |
Серия С96 - 32*
Серия С96 - 40* |
Серия 60 - 32*
Серия 60 - 40*
Серия 63 с круглой гильзой - 32*
Серия 63 с круглой гильзой - 40* |
Серия 1394 - 32*
Серия 1394 - 40*
Серия 1306,1307,1308 - 32*
Серия 1306,1307,1308 - 40* |
| PN-8 |
KVSC - 63*
KVNG - 50*
KVNG - 63* |
DSBG - 50*
DSBG - 63* |
Серия С96 - 50*
Серия С96 - 63* |
Серия-40 - 50*
Серия-40 - 63*
Серия 60 - 50*
Серия 60 - 63*
Серия 63 с круглой гильзой - 50*
Серия 63 с круглой гильзой - 63* |
Серия 1394 - 50*
Серия 1394 - 63*
Серия 1306,1307,1308 - 50*
Серия 1306,1307,1308 - 63* |
| PN-10 |
KVSC - 80*
KVSC - 100*
KVNG - 80*
KVNG - 100* |
DSBG - 80*
DSBG - 100* |
Серия С96 - 80*
Серия С96 - 100* |
Серия-40 - 80*
Серия-40 - 100*
Серия 60 - 80*
Серия 60 - 100*
Серия 63 с круглой гильзой - 80*
Серия 63 с круглой гильзой - 100* |
Серия 1394 - 80*
Серия 1394 - 100*
Серия 306,1307,1308 - 80*
Серия 1306,1307,1308 - 100* |
| PN-12 |
KVSC - 125*
KVNG - 125* |
|
|
Серия-40 - 125*
Серия 60 - 125*
Серия 63 с круглой гильзой - 125* |
Серия 1306,1307,1308 - 125* |
| PN-16 |
|
|
|
Серия-40 - 160*
Серия-40 - 200* |
Серия 1306,1307,1308 - 150*
Серия 1306,1307,1308 - 200* |
| PBI-01 |
KVMAL - 25*
KVMAL - 32* |
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU |
C85 |
Серия 24
Серия 25 |
Серия 1230-1232
Серия 1280-1294
Серия 1260-1274 1280-1294 "MIR" |
| PBI-02 |
KVMAL - 25*
KVMAL - 32* |
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU |
C85 |
Серия 24
Серия 25 |
Серия 1230-1232
Серия 1280-1294
Серия 1260-1274 |
* после названия серии через дефис указан диаметр поршня в мм.
