Монтажные наборы KIPPRIBOR используют для закрепления магнитных датчиков положения на пневмоцилиндре. Подойдут для датчиков, которые могут быть закреплены в C-образном пазе.
Особенности монтажных наборов KIPPRIBOR серии PN и PBI:
- винтовые крепления позволяют быстро и точно отрегулировать место срабатывания датчика;
- сконструированы специально для пневмоцилиндров, поэтому легко устанавливаются;
- имеют фиксаторы для надежного закрепления датчика;
- проницаемы для магнитных полей — обеспечивают правильную работу датчика;
- сделаны из материалов, устойчивых к коррозии.
Таблица выбора монтажных наборов
|
Артикулы
|
Внешний вид
|
Тип и конструктивные особенности пневматического цилиндра
|
|

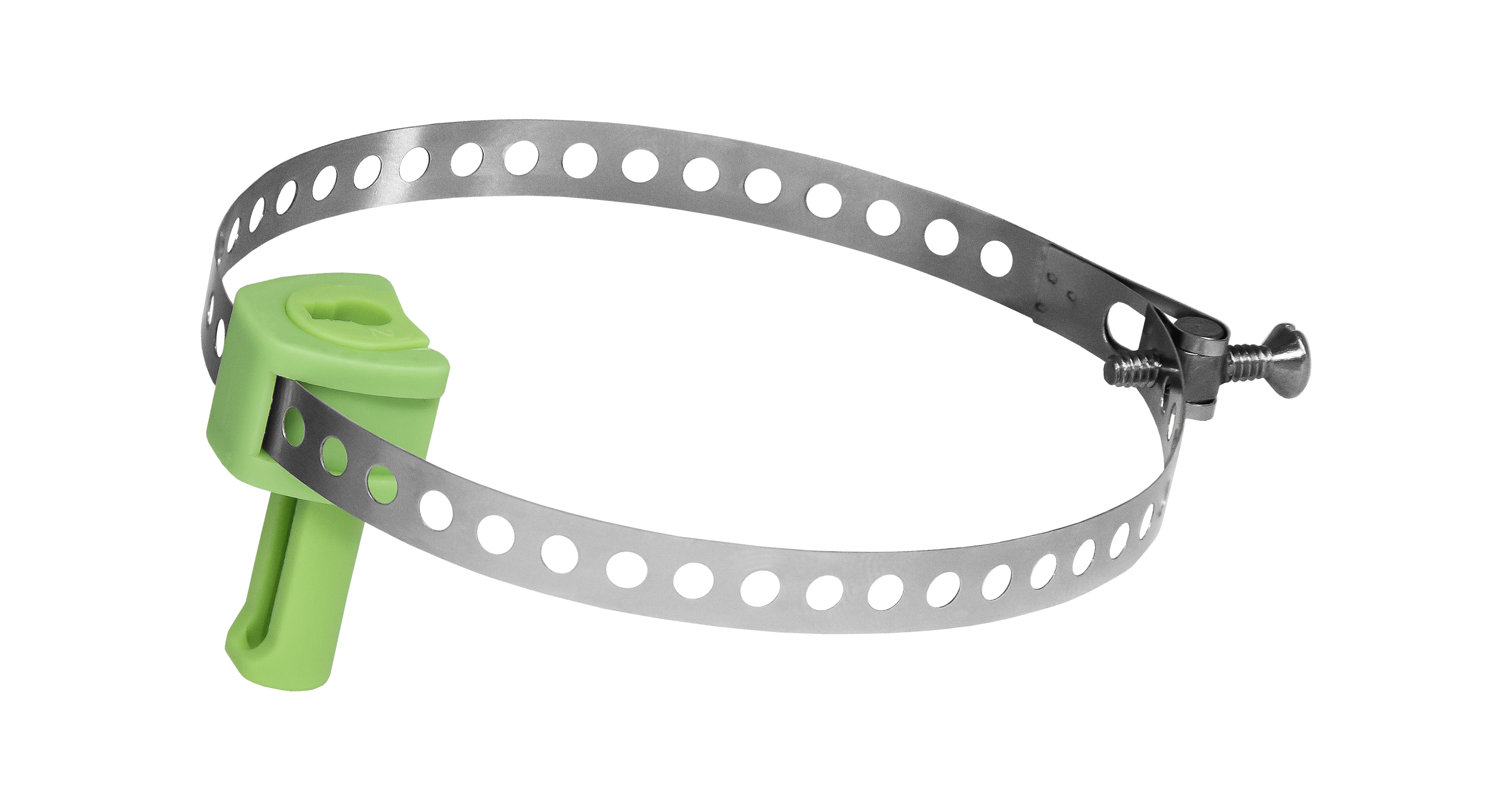

PBC-01
|
|
Круглый цилиндр
|
Круглый корпус
Ø 6-63 мм
|
|
PBC-02
|
Круглый корпус
Ø 6-125 мм
|
|

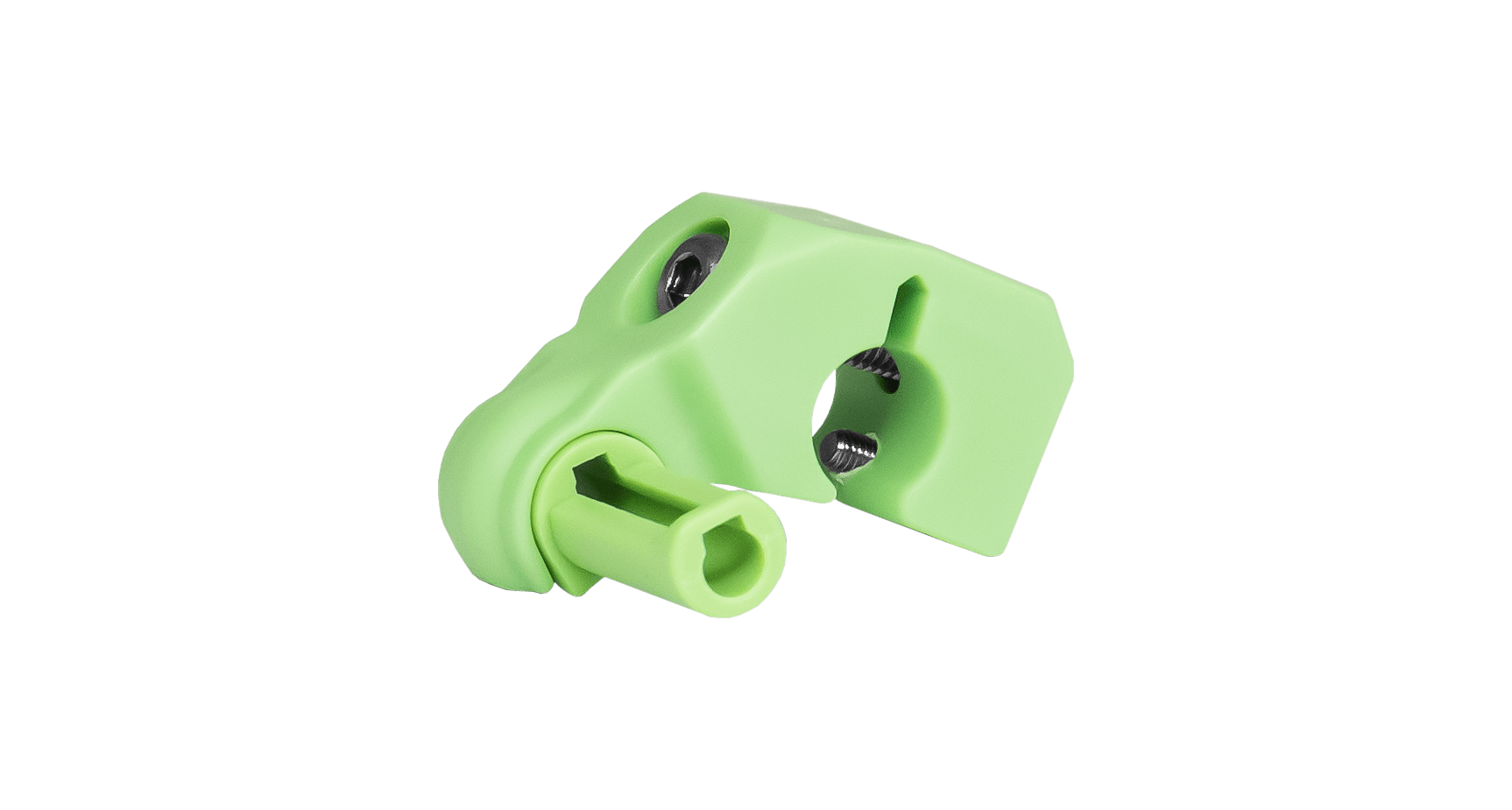

BCE
|
|
Цилиндр со шпильками
|
Ø стяжной шпильки
до 8 мм
|
|

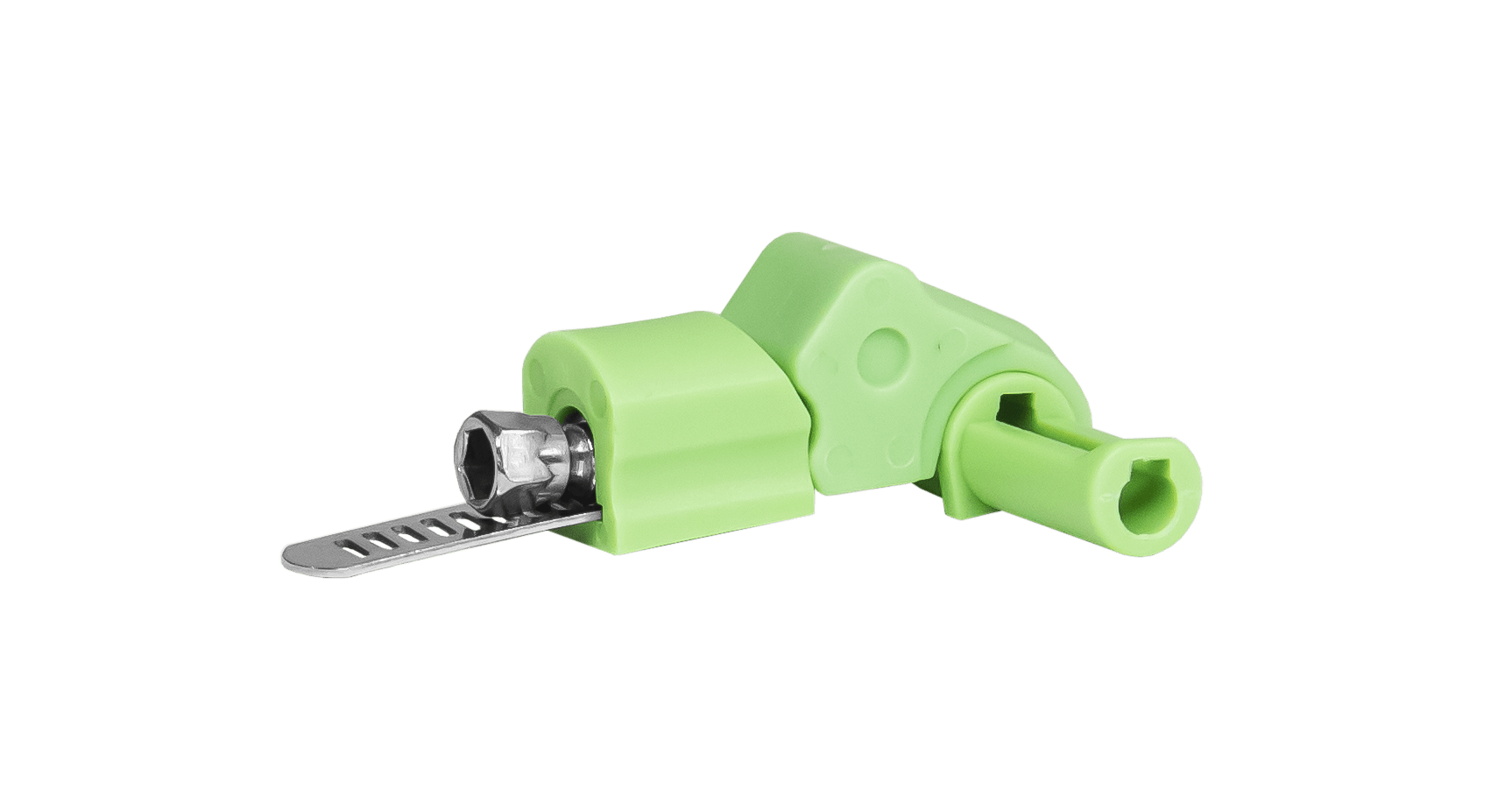

BCD
|
|
Ø стяжной шпильки
до 25 мм
|
Описание монтажных наборов
|
Монтажный набор KIPPRIBOR серии PBC — это металлический хомут с пластиковым фиксатором для установки магнитного датчика. Серия PBC монтируется на гильзу круглого пневмоцилиндра диаметром от 6 до 125 мм. 2 модели монтажных наборов серии PBC отличаются размерами хомута.
|
|
| Монтажный набор KIPPRIBOR серии BC — это приспособление из пластика для монтажа датчика на стяжной шпильке пневмоцилиндра. Серия BC включает 2 моделей разных размеров, для монтажа на шпильку диаметром от 4 до 25 мм. |
Стяжной винт HEX 3, фиксирующий винт HEX 1.5
Червячный зажим с винтом HEX 4
|
