Монтажные комплекты для запорно-регулирующих клапанов KIPVALVE

Монтажные комплекты для запорно-регулирующих клапанов KIPVALVE

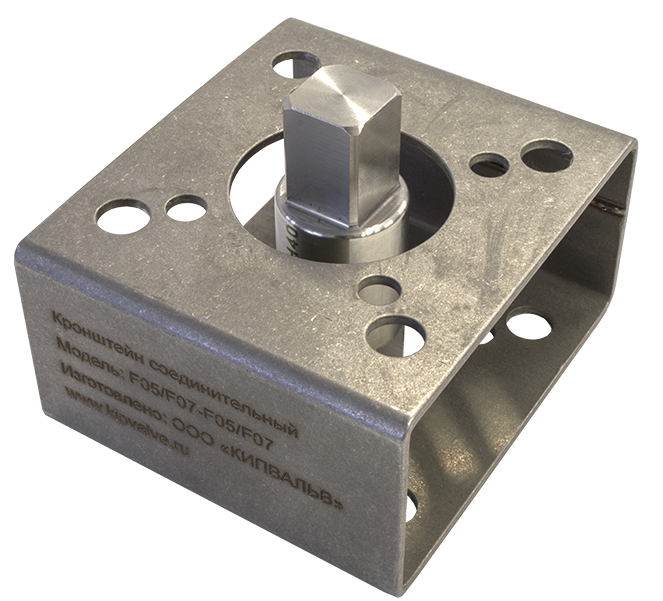

Монтажный комплект предназначен для соединения привода и исполнительного механизма клапана KIPVALVE серии VSA. Основная функция монтажного комплекта – разделение привода и крана с целью исключения перегрева привода в случаях высокой температуры рабочей среды.

Кронштейны и адаптеры, входящие в состав комплекта, изготовлены из нержавеющей стали, крепежные отверстия на монтажных поверхностях кронштейнов соответствуют ISO5211.



Состав монтажных комплектов

Наименование Внешний вид Количество

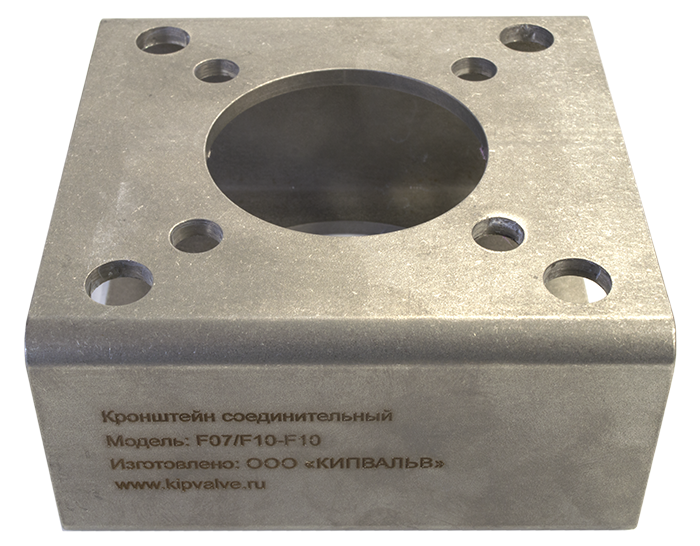

Кронштейн соединительный KIPVALVE Кронштейн соединительный KIPVALVE 1 штука

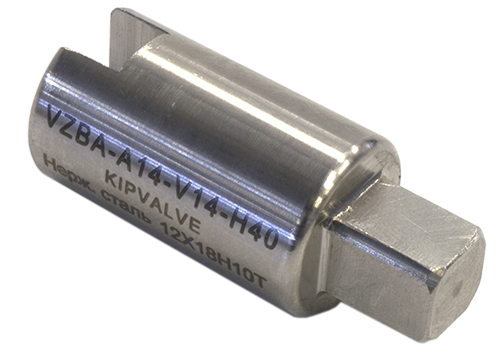

Адаптер переходной KIPVALVE Адаптер переходной KIPVALVE 1 штука

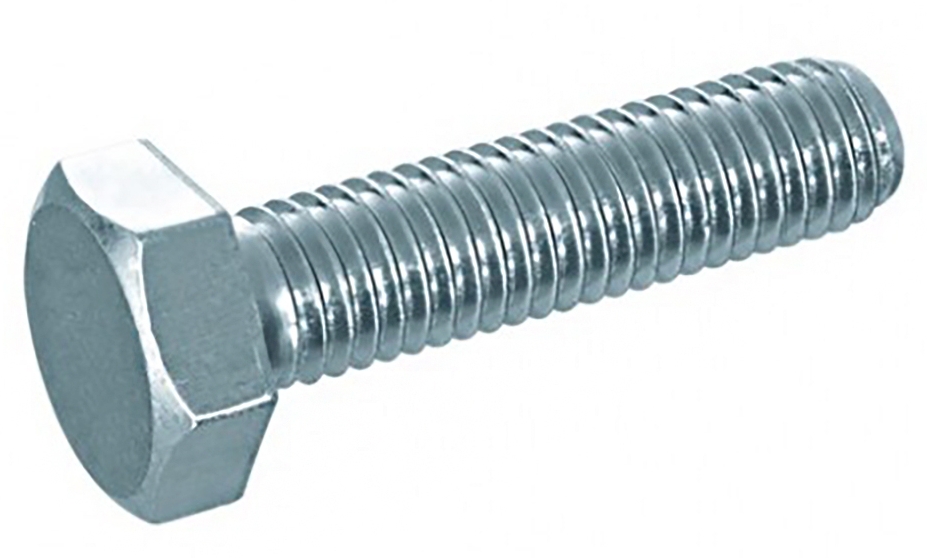

Болт DIN933 для крепления привода Болт DIN933 для крепления привода 4 штуки

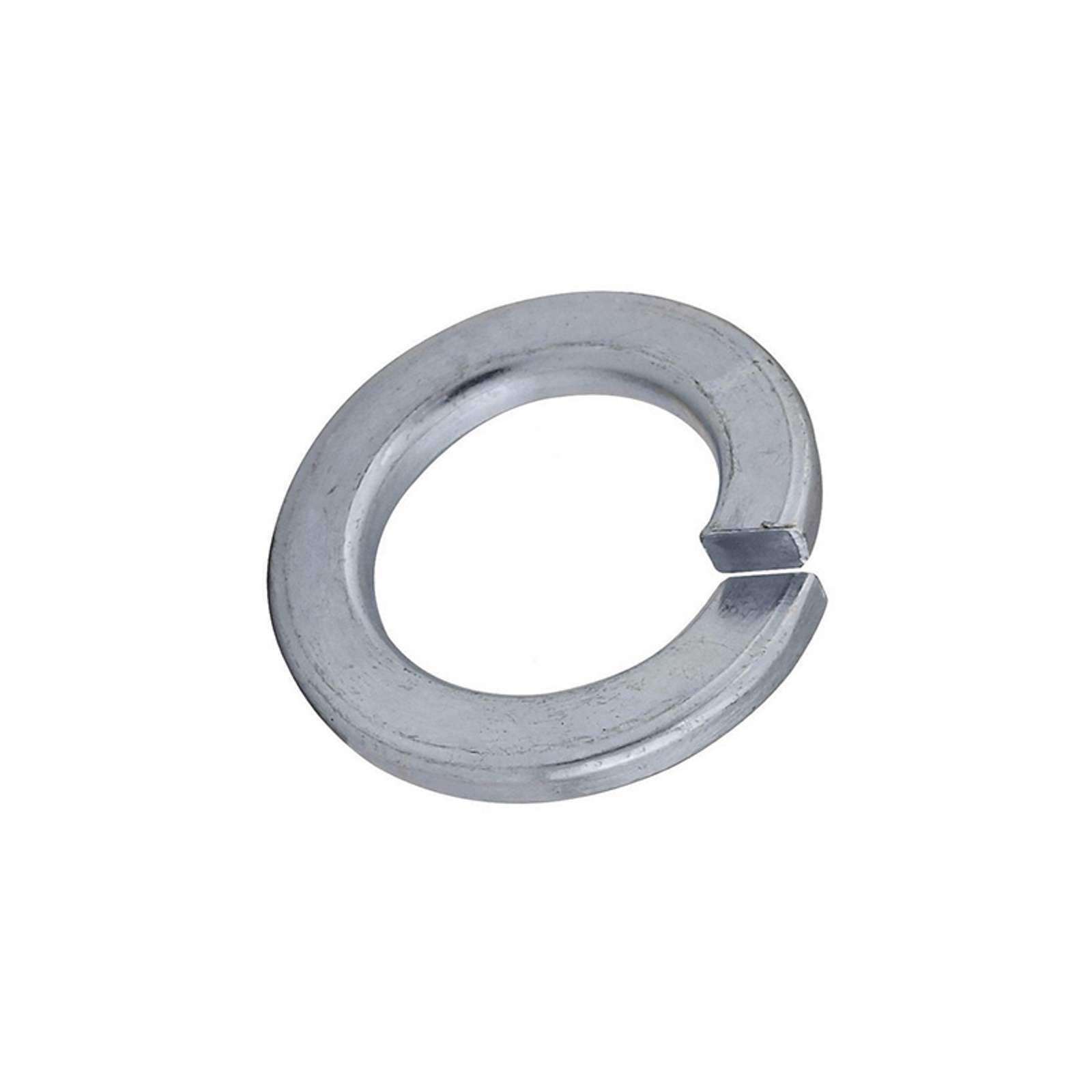

Шайба гровера DIN127 для крепления привода Шайба гровера DIN127 для крепления привода 4 штуки
Болт DIN933 для крепления крана Болт DIN933 для крепления крана 4 штуки
Шайба гровера DIN127 для крепления крана Шайба гровера DIN127 для крепления крана 4 штуки

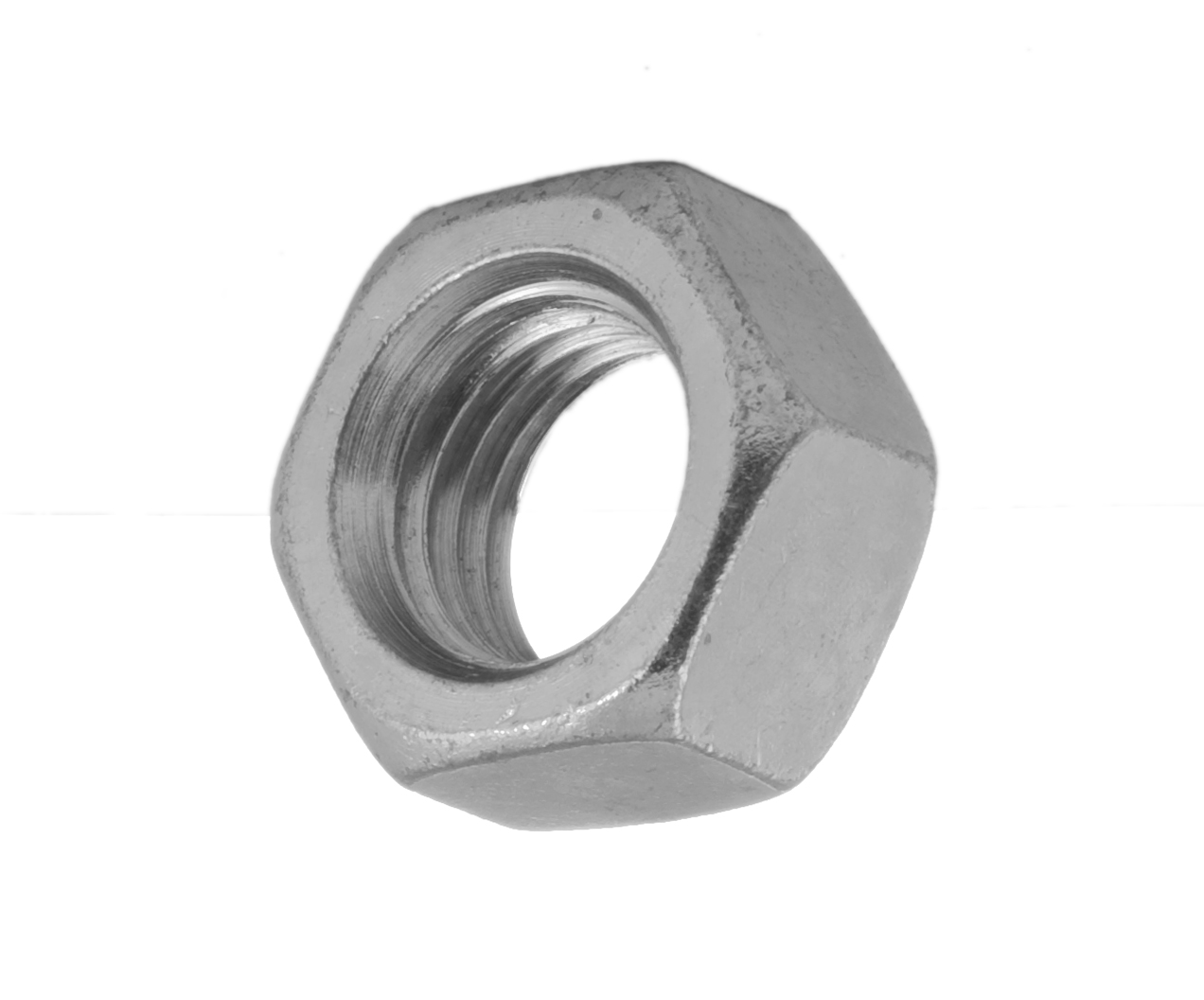

Гайка DIN934 для крепления крана Гайка DIN934 для крепления крана 4 штуки

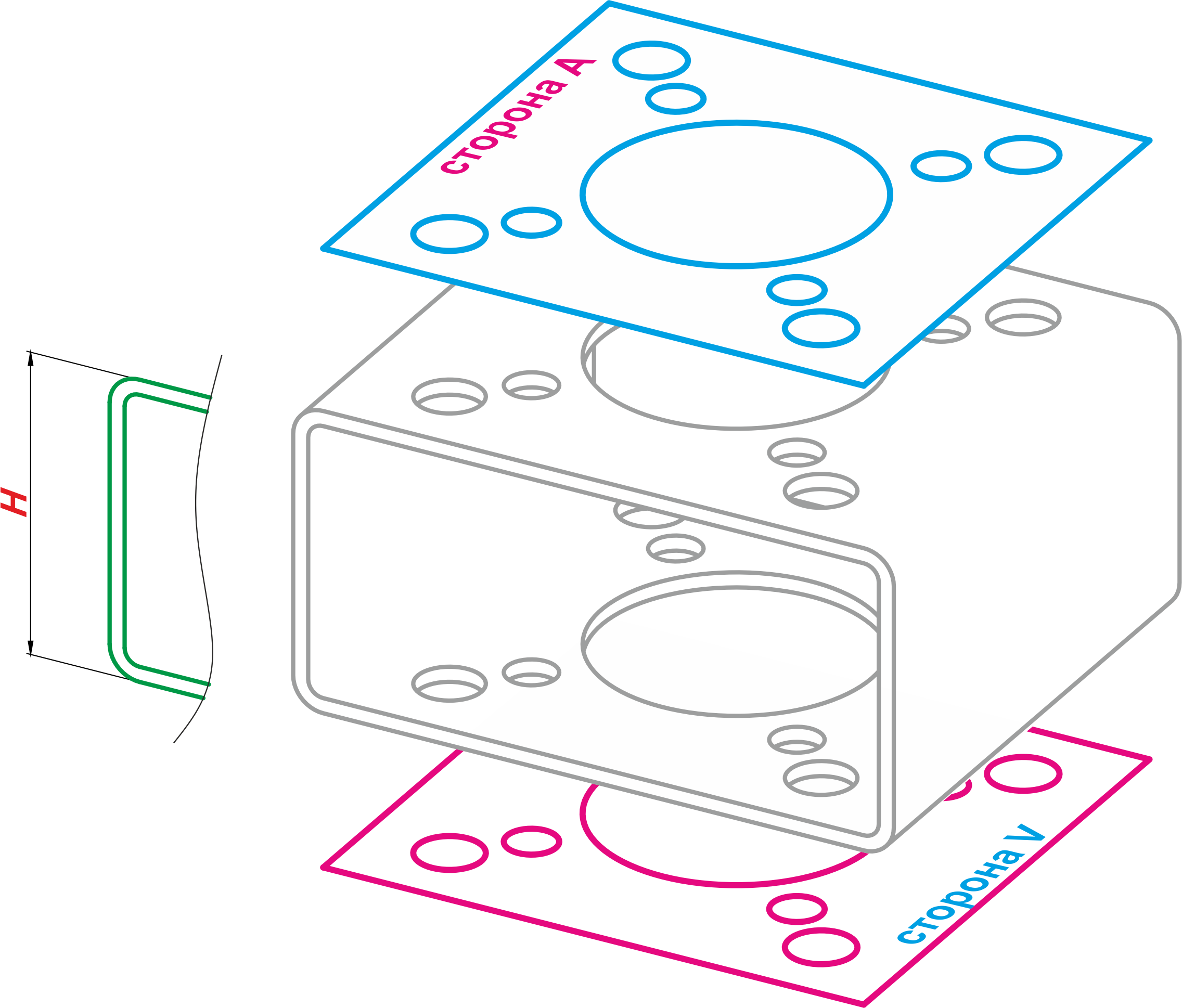

Габаритные размеры кронштейнов соединительных KIPVALVE

Габаритные размеры кронштейнов соединительных KIPVALVE

Кронштейн Присоединительные размеры по ISO 5211 H, мм
Сторона А Сторона V
F03/F04-F04/F05 (H40) F03, F04 F04, F05 40
F05/F07-F05/F07 (H40) F05, F07 F05, F07 40
F05/F07-F07/F10 (H50) F05, F07 F07, F10 50

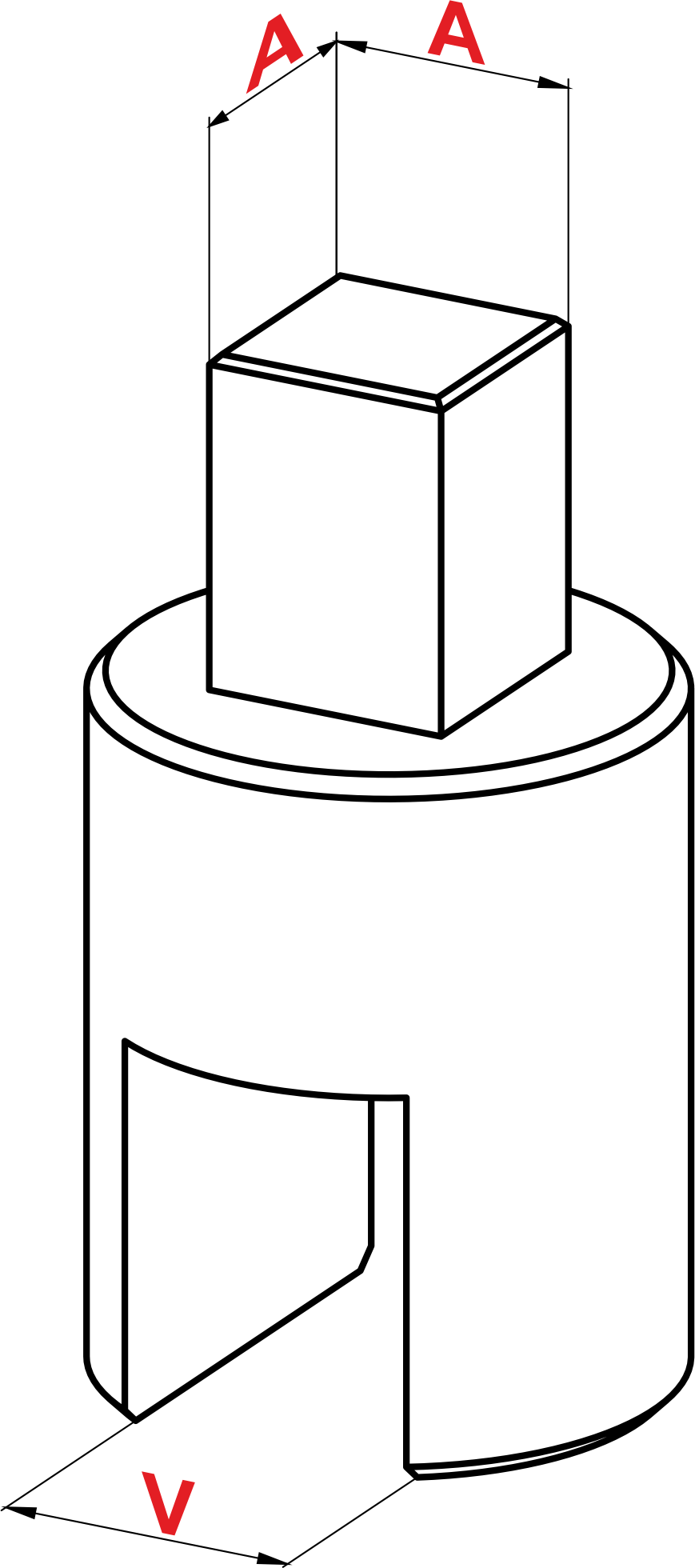

Габаритные размеры адаптеров переходных KIPVALVE

Габаритные размеры адаптеров переходных KIPVALVE

Адаптер A, мм V, мм Требуемая высота
кронштейна (Н), мм
V158-A09-V09-H40 9 9 40
V158-A11-V09-H40 11 9 40
V158-A14-V09-H40 14 9 40
V158-A14-V14-H40 14 14 40
V158-A14-V17-H40 14 17 40
V158-A17-V09-H40 17 9 40
V158-A17-V14-H40 17 14 40
V158-A17-V17-H50 17 17 50
V158-A22-V17-H50 22 17 50
V158-A27-V17-H50 27 17 50

В случае затруднений обратитесь к специалистам нашей компании. Они окажут Вам помощь в выборе запорно-регулирующего клапана.
