Магнитные датчики KIPPRIBOR серии LM50 для цилиндров с Т-пазом

Магнитные датчики KIPPRIBOR серии LM50 для цилиндров с Т-пазом

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.

Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.

Датчики KIPPRIBOR серии LM применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.


Магнитные датчики KIPPRIBOR серии LM50 совместимы с пневматическими цилиндрами с T-образным пазом
Монтаж Магнитных датчиков KIPPRIBOR серии LM50 в T-образный паз



Характеристики магнитных датчиков KIPPRIBOR серии LM50

Параметр Значение параметра
Модификация
LM50-34.R1.U6.K
LM50-34.R1.U1.K
LM50-34.I1.U1.K;
LM50-34.I1.U1.K08;
LM50-34.I1.U1.KZ3
Тип датчика
герконовый
герконовый
 магниторезистивный (датчик Холла)
Коммутационная функция
NO (2-х проводное подключение)
NO (3-х проводное подключение)
NO (3-х проводное подключение)
Коммутационный элемент
геркон
геркон
транзистор (PNP/NPN автоопределение)
Номинальное напряжение
12...240 VDC / 24...240 VAC
10...30 VDC
10...30 VDC
Коммутируемый ток (max)
100 мА
500 мА
100 мА
Максимальная отключаемая нагрузка (max)
10 Вт
10 Вт
3 Вт
Потребляемый ток (max)
 —
10 мА, при 24В
7,5 мА, при 24В
Падение напряжения на датчике
2,5 В, при токе 100 мА DC
 0,1 В, при токе 500 мА DC
1 В, при токе 100 мА DC
Ток утечки (max)
 —
 —
0,01 мА
Индикация
желтый светодиод
 желтый светодиод
желтый светодиод
Кабель
 ∅2,9 мм, 2 жилы, маслостойкая изоляция
∅2,9 мм, 3 жилы, маслостойкая изоляция
∅2,9 мм, 3 жилы, маслостойкая изоляция
Чувствительность
35...45 Гс
35...45 Гс
40...800 Гс
Частота срабатывания
200 Гц
200 Гц
5000 Гц
Температура эксплуатации
–10...70°C
–10...70°C
–10...70°C
Стойкость к ударной нагрузке
30 g
30 g
50 g
Стойкой к вибрационной нагрузке
9 g
9 g
9 g
Класс защиты
IP67
 IP67
 IP67
Встроенная электрическая защита
 —
От тока обратной полярности, от перенапряжения
Подключение
кабельный вывод 2,5м
кабельный вывод 2,5м
кабельный вывод 2,5 м,
разъём М8 (male),
разъем EZ3 (male)

Таблица выбора магнитных датчиков KIPPRIBOR серии LM50

Исполнение
Габаритные размеры
Напряжение
питания
Схема подключения
Коммутационная
функция
Модификация
Устанвка
в Т-паз
пневмоцилиндра

12...240 VDC /
24...240 VAC
2-х проводное
подключение
NO
LM50-34.R1.U6.K

10...30 VDC
3-х проводное
подключение
LM50-34.R1.U1.K

10...30 VDC
3-х проводное подключение
PNP/NPN автоопределение
NO
LM50-34.I1.U1.K

LM50-34.I1.U1.K08
LM50-34.I1.U1.KZ3

Для подключения датчиков используйте соединители и разъемы KIPPRIBOR

Схемы подключения

LM50-34.R1.U6.K

Схема подключения магнитных датчиков KIPPRIBOR серии LM


LM50-34.I1.U1.K
NPN
Схема подключения магнитных датчиков KIPPRIBOR серии LM










PNP
Схема подключения магнитных датчиков KIPPRIBOR серии LM
LM50-34.I1.U1.K08, LM50-34.I1.U1.KZ3
NPN
Схема подключения магнитных датчиков KIPPRIBOR серии LM











PNP
Схема подключения магнитных датчиков KIPPRIBOR серии LM
LM50-34.R1.U1.K
Схема подключения магнитных датчиков KIPPRIBOR серии LM

Распиновка разъёмов M8 и EZ3

M8 male
Распиновка разъёма M8 магнитного датчика KIPPRIBOR серии LM
EZ3 male
Распиновка разъёма EZ3 магнитного датчика KIPPRIBOR серии LM

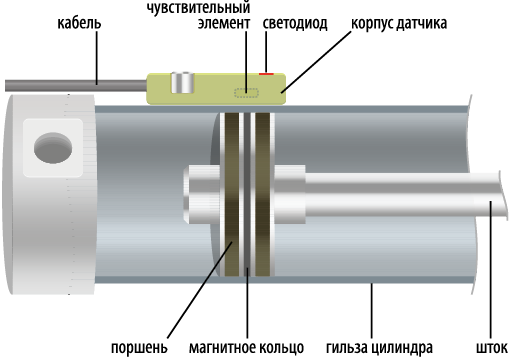

Принцип действия магнитных датчиков KIPPRIBOR серии LM

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным
кольцом к датчику, чувствительный элемент реагирует на магнитное поле и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.




Каждый тип датчиков имеет свои достоинства и недостатки друг относительно друга

Для герконовых датчиков: Для магниторезистивных:
+ Выше отключаемая мощность
+ Есть датчики с универсальным питанием (AC/DC)
+ Широкий диапазон коммутируемого напряжения (до 240 В)
+ Отсутствие токов утечки в выключенном состоянии
– Ниже частота срабатывания
– Подвержены механическому износу
– Отсутствие встроенной защиты
– Некоторые датчики требуют соблюдения полярности питания
– Нет датчиков с разъёмом
+ «Умная» схема с автоопределением типа входа (PNP/NPN)
+ Встроенная защита от обратной полярности и
перенапряжения
+ Выше частота переключения
+ Отсутствует дребезг контактов
+ Не подвержены механическому износу
+ Лёгкое подключение и быстрая замена за счёт разъёмов
M8 и EZ3
– Ниже отключаемая мощность
– Присутствует назначительный ток утечки в выключенном
состоянии
– Нет датчиков на переменное напряжение

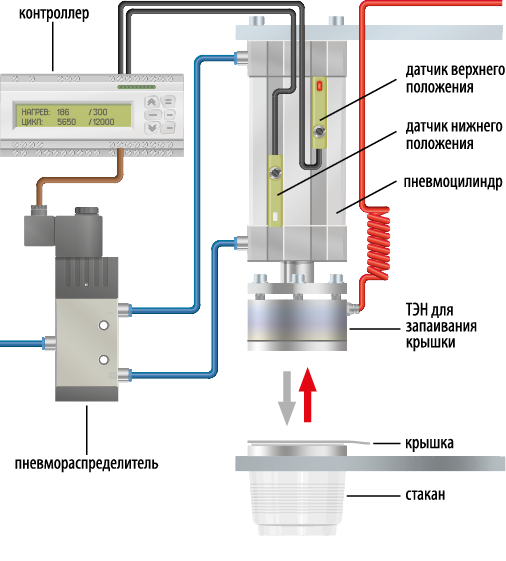

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM на примере установки для запайки стаканчиков крышками из фольги

Описание работы:
1. Контроллер подаёт команду «вниз» на пневмораспределитель;
2. Пневмораспределитель срабатывает и впускает воздух в цилиндр;
3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения и контроллер получает сигнал «Поршень в нижнем положении»;
4. Контроллер подаёт команду «вверх» на пневмораспределитель;
5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.


Обозначение при заказе магнитных датчиков KIPPRIBOR серии LM

Пример обозначения при заказе:
LM50-34.I1.U1.K08
вы заказали:
LM – Магнитный датчик
50 – Ширина корпуса 5 мм
34 – Длина корпуса 34 мм
I – С автоматическим определением схемы (PNP/NPN),
1 – С коммутационной функцией NO
U1 – Напряжением питания 10...30 VDC
K08 – C разъёмом М8




Способы монтажа магнитных датчиков KIPPROBOR серии LM


Фиксация в Т-пазе винтовым зажимом
Фиксация на гильзе круглого цилиндра
с помощью монтажного набора серии PBI
Фиксация на стяжной шпильке пневмоцилиндра
с помощью монтажного набора серии PN
Тип цилиндра
Пневмоцилиндр с Т-образным пазом
Круглый пневмоцилиндр
Пневмоцилиндр со стяжными шпильками
Способ монтажа
Способы монтажа магнитных датчиков KIPPRIBOR серии LM
Фиксация винтовым зажимом
Способы монтажа магнитных датчиков KIPPRIBOR серии LM
Монтажный набор серии PBI
Способы монтажа магнитных датчиков KIPPRIBOR серии LM
Монтажный набор серии PN
Монтажные размеры
Способы монтажа магнитных датчиков KIPPRIBOR серии LM
Размеры Т-паза
Диаметр цилиндра:
PBI-01: ∅6-63 мм;
PBI-02: ∅6-125 мм
Диаметр шпильки:
PN-6: ∅4-6 мм;
PN-8: ∅8 мм;
PN-10: ∅10 мм;
PN-12: ∅12 мм;
PN-16: ∅14-16 мм

Таблица аналогов магнитных датчиков KIPPRIBOR серии LM

Модификация датчика KIPPRIBOR
Аналоги других производителей
Camozzi
Festo
TEKO
SMC
Sick
LM50-34.R1.U6.K
CST-220
SME-8M
MS FE8
FY-59B
D-Y7BA
RZT7
LM50-34.R1.U1.K
CST-232
LM50-34.I1.U1.K
CST-332
SMT-8M

DY-59A
D-Y7P
D-Y7G
F-Y59B
MZT8
LM50-34.I1.U1.K08
CST-362
LM50-34.I1.U1.KZ3


Таблица применимости магнитных датчиков KIPPRIBOR серии LM на пневмоцилиндрах различных производителей

Производитель
Серия цилиндров с установкой датчика в Т-паз
Серия цилиндров для установки датчика с помощью монтажного набора серии PN
Серия цилиндров для установки датчика с помощью монтажного набора серии PBI
Festo
ADN
DSBC
DFSG
DSNU
DSNU-KP
ESNU
DSNU-S
CRDSNU
KIPVALVE

KVNG
KVSC
KVMAL
SMC
C95, C55 c T-слотом
C96
C85
Camozzi
31-31R
32-32R
52
QC-QCTB-QCTF
47
62
61
69
40
60
Серия 63 с круглой гильзой
Серия 24
Серия 25
Pneumax
1540-1550 ECOMPACT-S SERIES
с магнитом в поршне
1394
1306,1307,1308
1230-1232
1280-1294
1260-1274 с магнитом в поршне
1280-1294 "MIR"
