Кондуктометрические датчики концентрации (проводимости) Baumer CombiLyz AFI4/AFI5

Предназначены для измерения концентрации пищевых жидких продуктов и их производных, растворов, реагентов, в том числе для контроля процессов СИП-моек.

Подходят для замены датчиков Anderson Negele ILM-2/ILM-3, JUMO CTI-750.

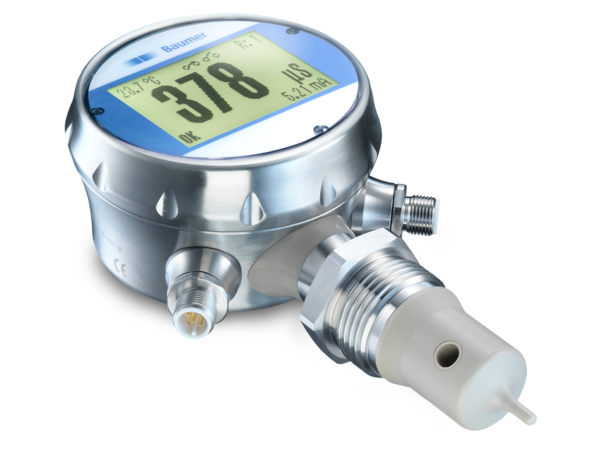

CombiLyz AFI4

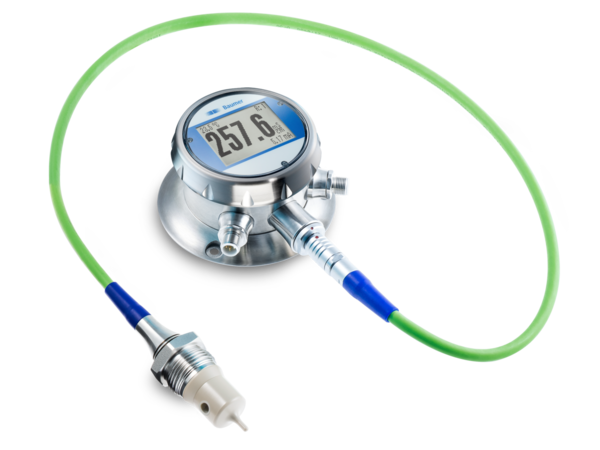

CombiLyz AFI5

• Для измерения концентрации сред и промывочных растворов
• Измерительная часть из ПЭЭК
• Асептическое беззазорное присоединение к процессу G1"
• Для измерения концентрации сред и промывочных растворов
• Измерительная часть из ПЭЭК
• Асептическое беззазорное присоединение к процессу G1"
• Раздельное исполнение для монтажа на емкостях, подверженных вибрациям


Принцип работы датчиков концентрации (проводимости) Baumer CombiLyz AFI4/AFI5:

Измерительный модуль изготовлен из ПЭЭК (полиэфирэфиркетон). Через отверстие в корпусе модуля протекает среда. Вокруг отверстия смонтированы две катушки. На первичную катушку подается переменное напряжение, а вторичная катушка получает электрический импульс через среду и генерирует напряжение. Величина этого напряжения зависит от проводимости среды. Этот сигнал усиливается и преобразуется в линейный аналоговый 4...20 мА выходной сигнал. Также в наконечник корпуса встроен датчик Pt100. Он измеряет температуру среды и эти показания используются для температурной компенсации сигнала проводимости, который зависит от температуры. Измеряемая величина с датчика Pt100 выдается в виде аналогового выходного сигнала 4...20 мА. Катушки и датчик встроены в корпус из ПЭЭК, с шероховатостью поверхности (Ra) <0,8 мкм., в следствии чего могут применяться для гигиенических процессов или для использования в концентрированных кислотах и щелочах.


Ключевые преимущества датчиков Combilyz AFI4/AFI5:

  • Диапазон от 500 мкСм/см до 1000 мСм/см;
  • Гигиеническое исполнение по стандартам 3-A и EHEDG;
  • Асептическое беззазорное присоединение к процессу G1"
  • Встроенный графический дисплей CombiView DFON с сенсорным управлением;
  • Мгновенная реакция на изменение температуры среды;
  • Простое программирование с FlexProgrammer 9701;
  • Датчик CombiLyz AFI5 имеет исполнение с разнесенным корпусом;
  • Два отдельных выхода 4...20 мА для концентрации (проводимости) и температуры.

Области применения датчиков концентрации (проводимости) Baumer CombiLyz AFI4/AFI5:

  • Контроль процесса в CIP (Cleaning in place) и SIP (Sterilization in place) мойках
  • Контроль оборудования розлива
  • Определение границы раздела сред
  • Системы водоциркуляции с проводимостью >50 мкСм/см

Краткие характеристики датчиков Baumer CombiLyz:

Условия среды температура эксплуатации –20...+140 °C
150 °C в течение 1 часа максимум
давление < 16,0 бар
Технологическое присоединение Гигиенический адаптер G1" для большинства гигиенических соединений
Диапазон измерения и точность (для каждого диапазона) 0...500 мкСм/см - <1,5%
0...1,0 мкСм/см - 0...500 мкСм/см - <1,0%
0...1000 мСм/см - <1,5%
–30 °C ...150 °C - <0,4%
Корпус Нержавеющая сталь марки AISI 304 (1.4301) IP67 (кабельный ввод), IP 69K (M12)
Компактная конструкция
Выходной сигнал 2 x 4...20 мА, 4 ... 20 мА HART, 2 релейных контакта
Интерфейсы Встроенный графический дисплей DFON
Программирование с сенсорного дисплея или программатора Flex-Programmer 9701
Другие сведения Длина контактной части: Короткая: 37 мм/Стандартная: 60 мм/ Длинная: 83 мм
Длина кабеля для исполнений с разнесенным корпусом: 2,5 / 5,0 / 10.0 м

pdf Техническое описание CombiLyz AFI4/5
10663.pdf 794 Kb
pdf Датчики для СИП-станций
10662.pdf 540 Kb
pdf Листовка CombiLyz
10661.pdf 1392 Kb
pdf Технологические соединения и аксессуары
10660.pdf 7558 Kb
