ГЛАВНАЯ > Каталог продукции Техком-Автоматика > Датчики и преобразователи сигналов > Концевые выключатели и микровыключатели

Серия концевых выключателей в металлическом герметичном корпусе. Наиболее часто концевики подобного форм-фактора используются на производственных линиях и станках деревообрабатывающих предприятиях в качестве датчиков конечного положения или устройств блокировки.

Герметичный кабельный ввод и алюминиевый корпус концевых выключателей KIPPRIBOR KLS-AZ позволяет эксплуатировать их в пыльных условиях деревообрабатывающих предприятий. Высокая износостойкость чувствительного элемента и высокий механический ресурс концевых выключателей обеспечивают длительную и безаварийную работу оборудования.

Технические характерстикиТаблица выбора Схема подключения

Технические характеристики концевых выключателей KIPPRIBOR серии KLS-AZ:

Параметр	Значение параметра
Скорость срабатывания	5 мм/с…0,5м/с
Частота срабатывания	механическая: 120 переключений/мин электрическая: 30 переключений/мин
Тип контакта	1НО+1НЗ
Номинальный ток	6 A / 220 VAC (AC-15⁽¹⁾) 0,1A / 220 VDC (DC-13⁽¹⁾)
Термический ток⁽²)	10 A
Сопротивление контактов	<25 мОм
Сопротивление изоляции	100 МОм (500 VDC)
Диэлектрическая прочность	1000 VAC в течение минуты между контактами 1500 VAC в течение минуты между контактом и корпусом 1500 VAC в течение 1 минуты между корпусом и заземлением
Виброустойчивость	Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
Ударопрочность	Разрушение: 1000 м/c² Отказы в работе: 300 м/c²
Рабочая температура	-20…+70°C без обледенения и образования конденсата
Влажность	<95%
Механическая износостойкость	20 млн. циклов
Электрическая износостойкость	500 000 циклов
Степень защиты	IP65

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).

Рабочие характеристики концевых выключателей KIPPRIBOR серии KLS-AZ:

Модели	Макс. усилие срабатывания (OF)	Мин. усилие отпускания (RF)	Рабочий ход (PT)	Избыточный ход (OT)	Отклонение хода (MD)	Положение срабатывания (OP)
KLS-AZ.8104	7,4N	1N	20°	50°	12°	-
KLS-AZ.8107	7,4N	1N	20°	50°	12°	-
KLS-AZ.8108	7,4N	1N	20°	50°	12°	-
KLS-AZ.8111	8,9N	1,5 Н	1,5 мм	4 мм	1 мм	26±0,8 мм
KLS-AZ.8112	8,9N	1,5 Н	1,5 мм	4 мм	1 мм	37±0,8 мм
KLS-AZ.8122	8,9N	1,5 Н	1,5 мм	4 мм	1 мм	37±0,8 мм
KLS-AZ.8166	7,4N	-	20°	-	-	-
KLS-AZ.8168	7,4N	-	20°	-	-	-
KLS-AZ.8169	7,4N	-	20°	-	-	-
KLS-AZ.9101	7,4N	-	20°	-	-	-

Технические характерстикиТаблица выбораСхема подключения

Таблица выбора концевых выключателей KIPPRIBOR серии KLS-AZ:

Наименование	Фото	Тип контакта	Чертеж

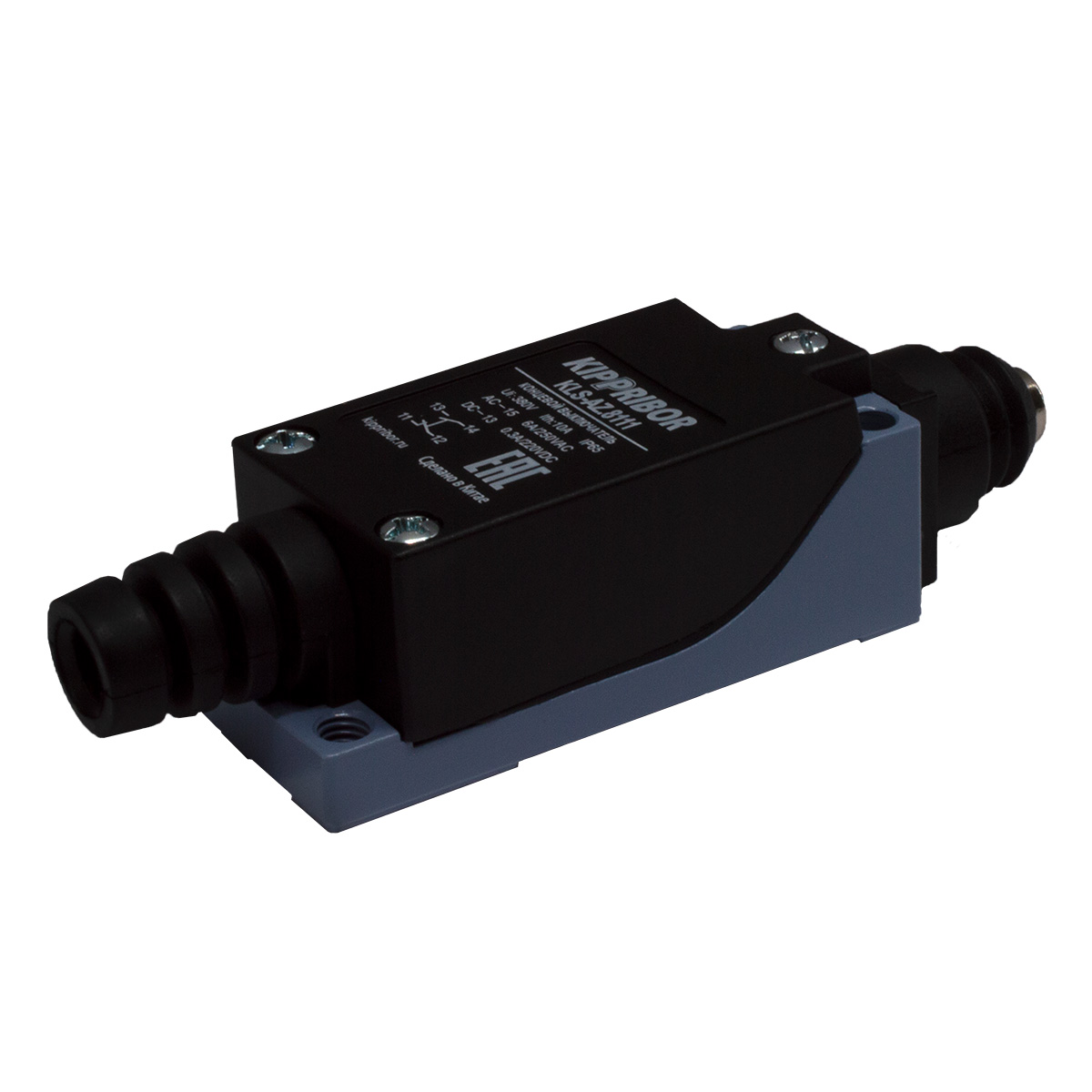

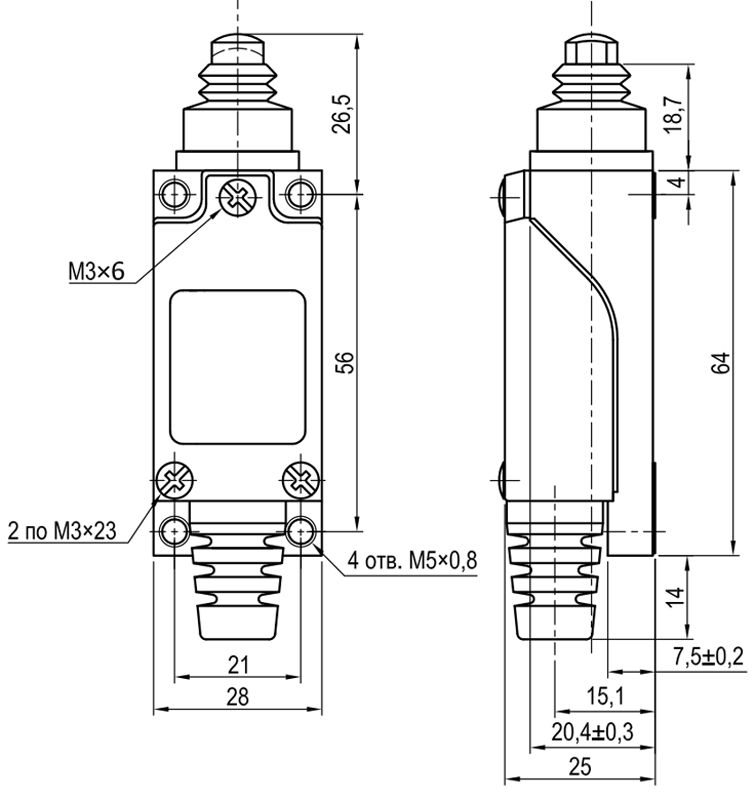

KLS-AZ.8111

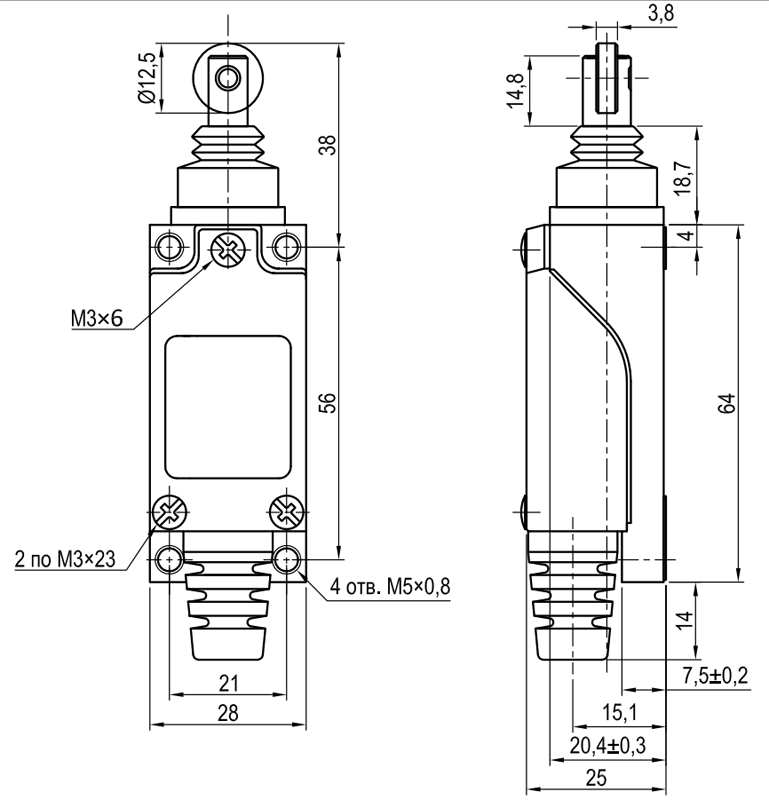

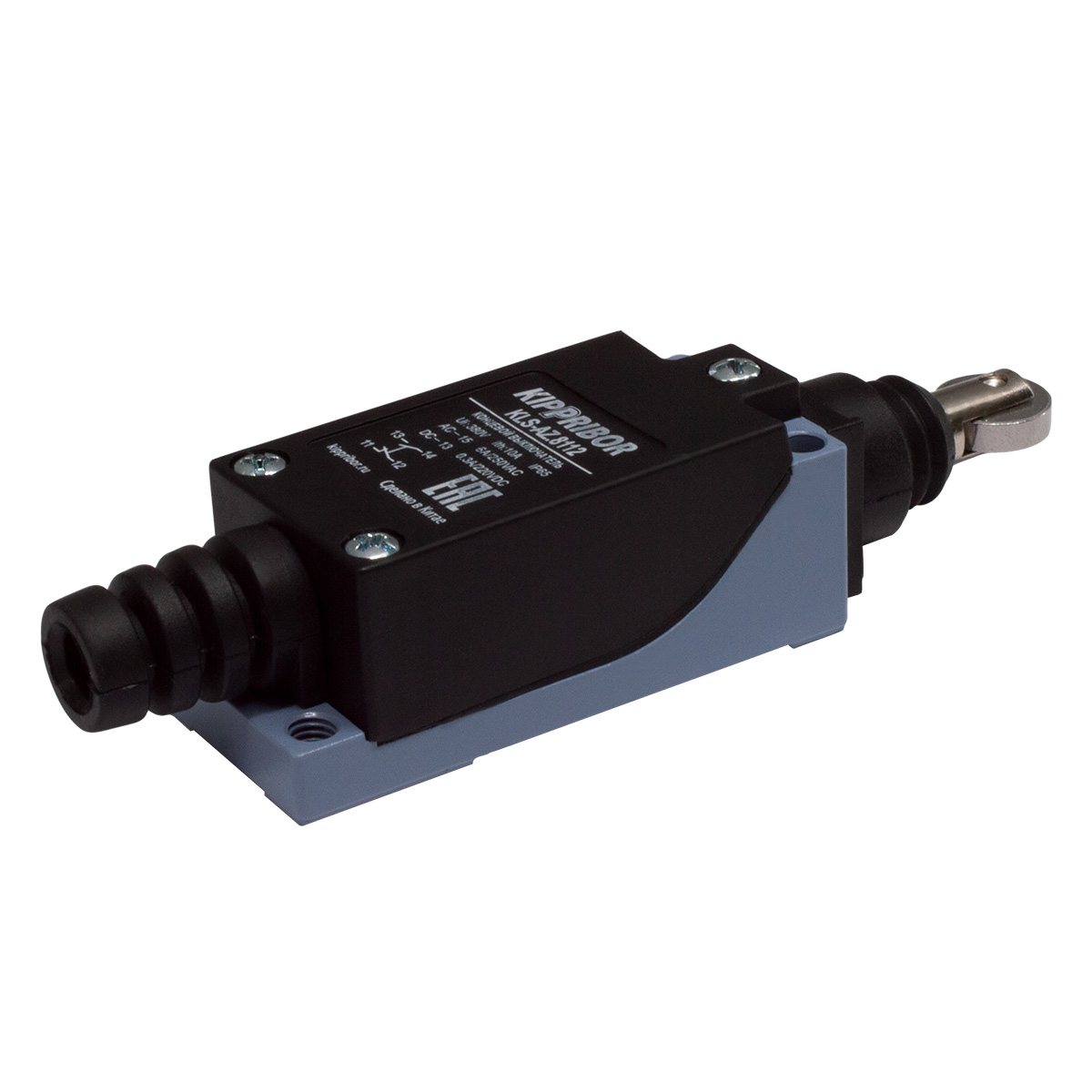

KLS-AZ.8112

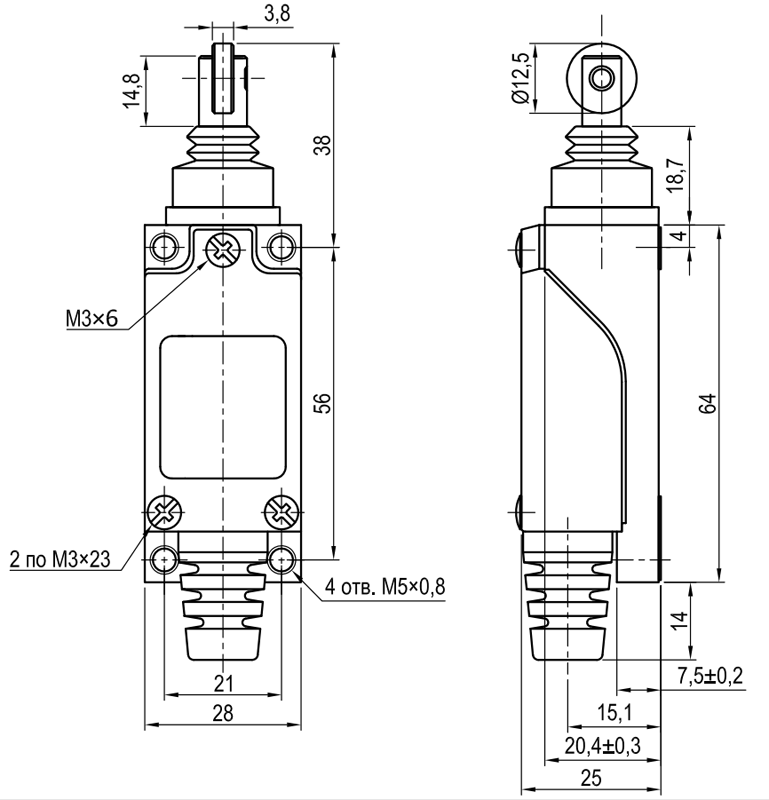

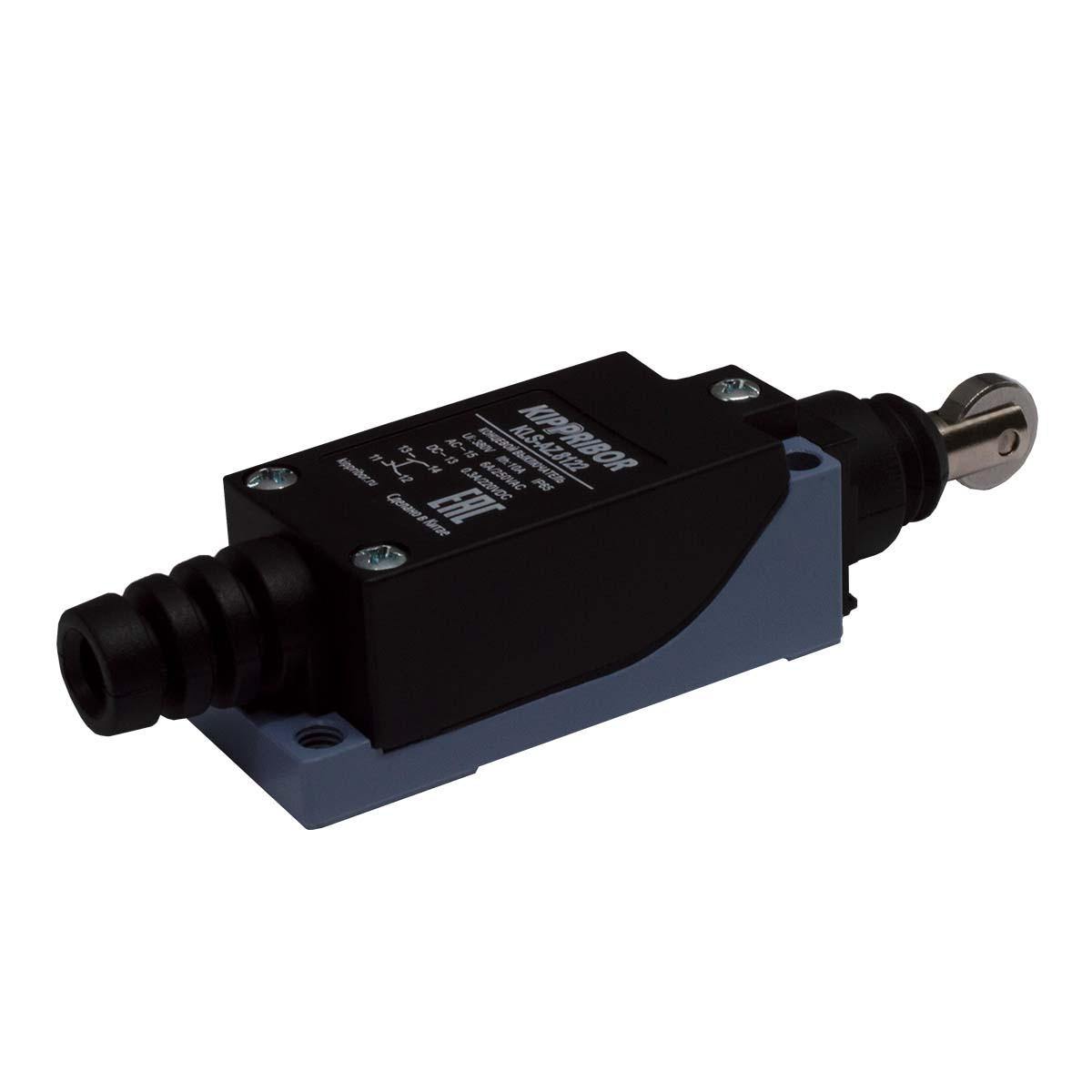

KLS-AZ.8122

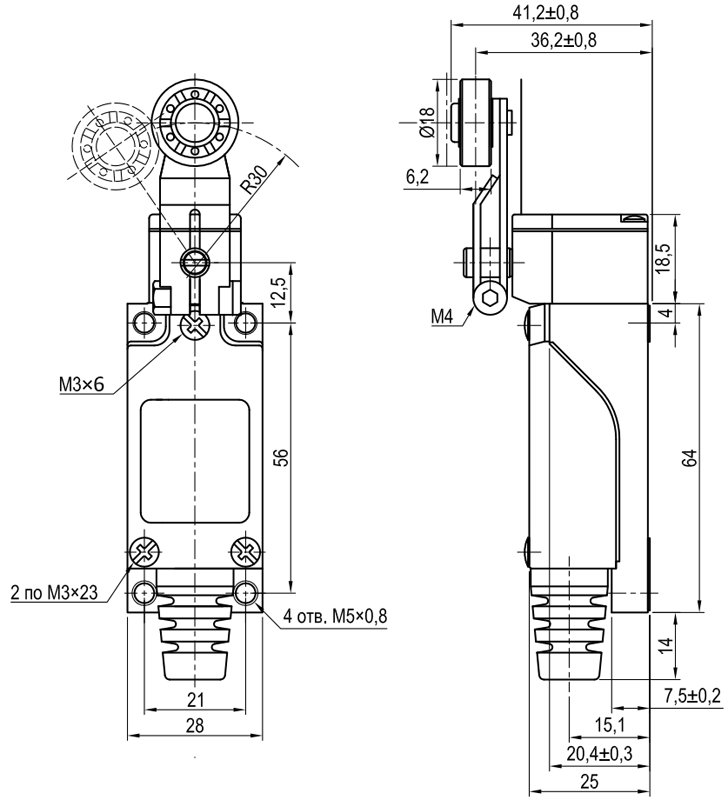

KLS-AZ.8104

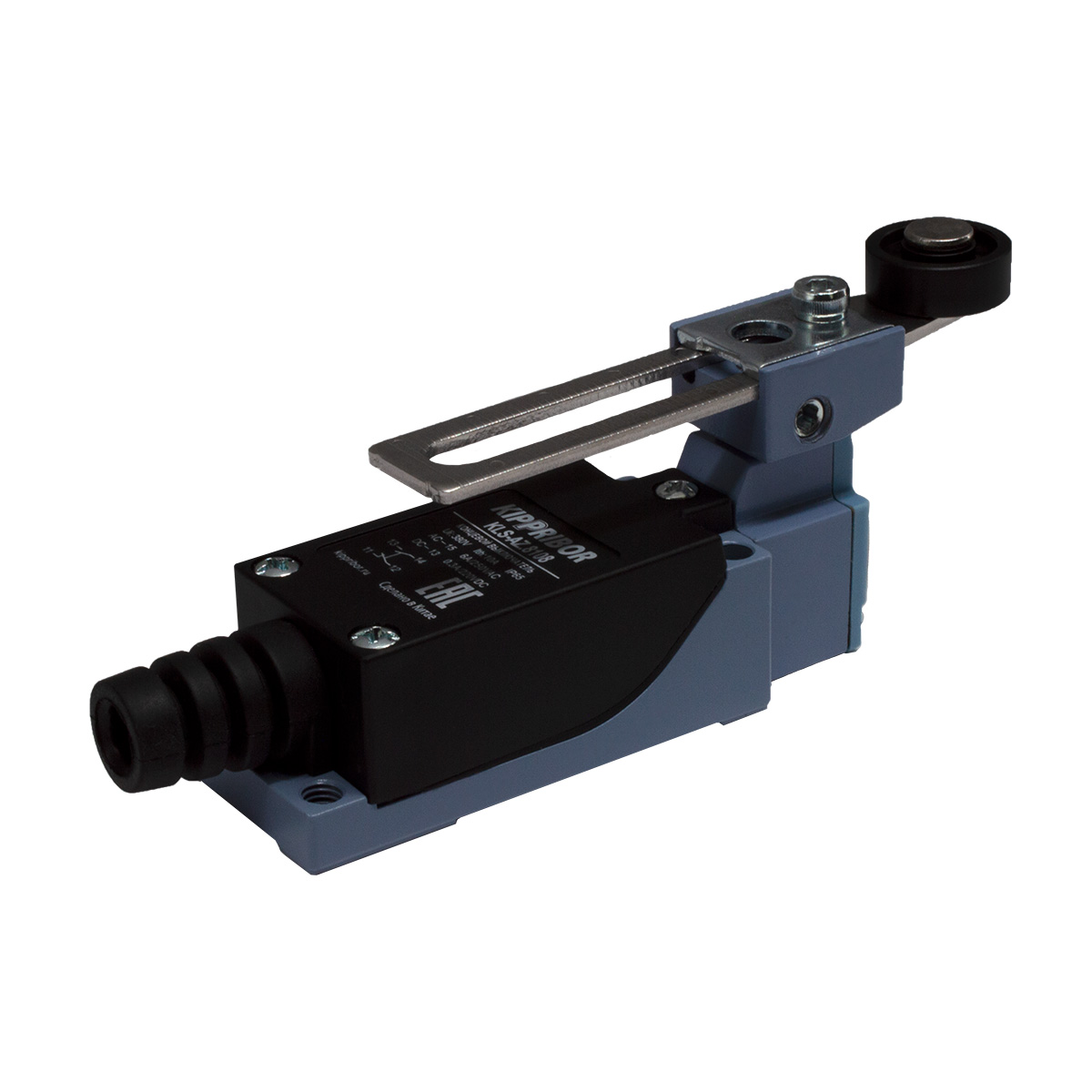

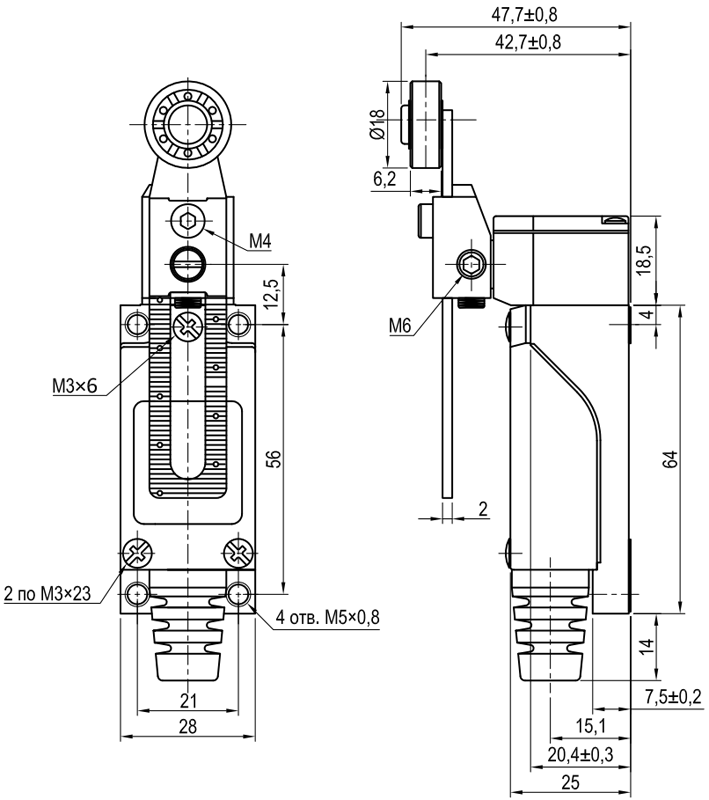

KLS-AZ.8108

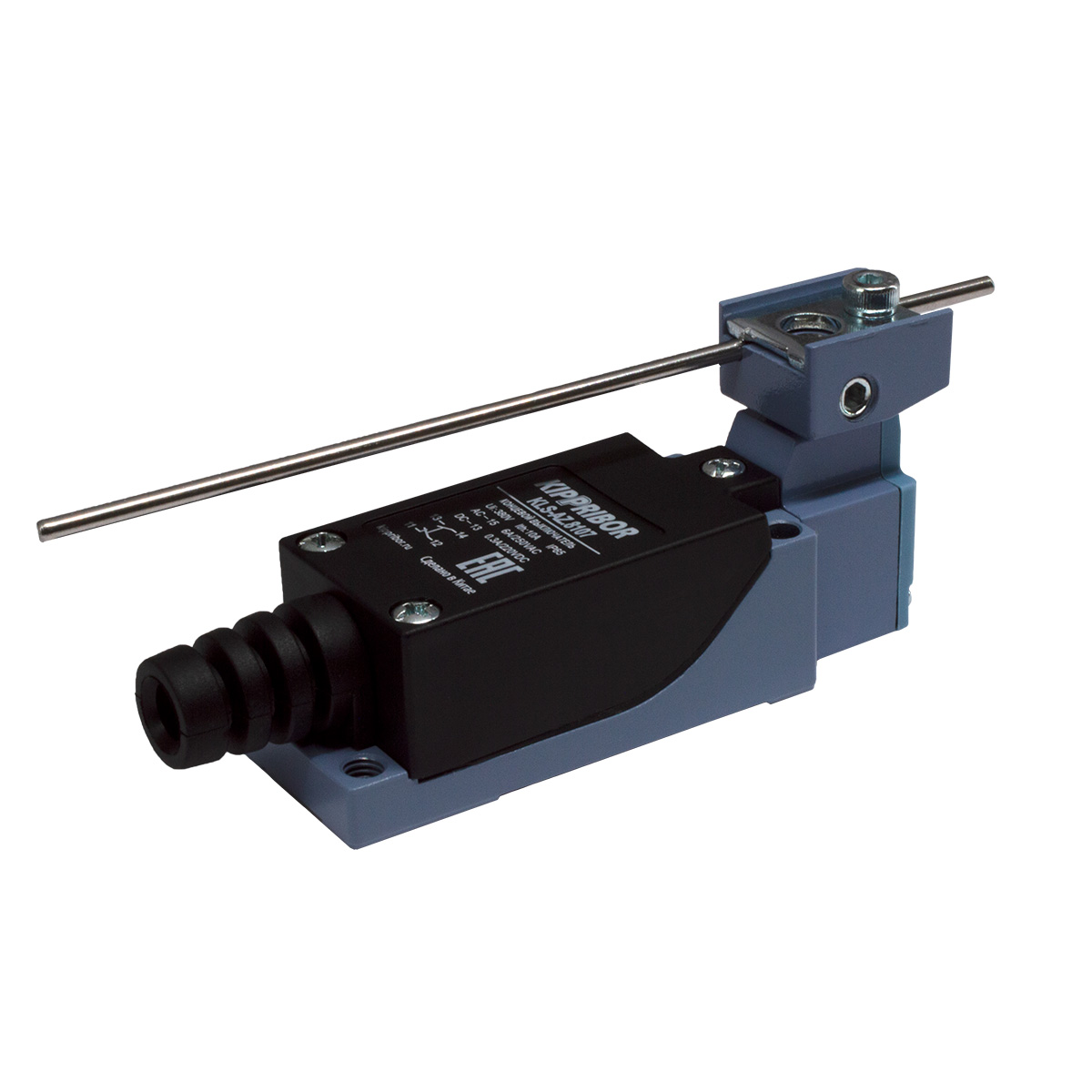

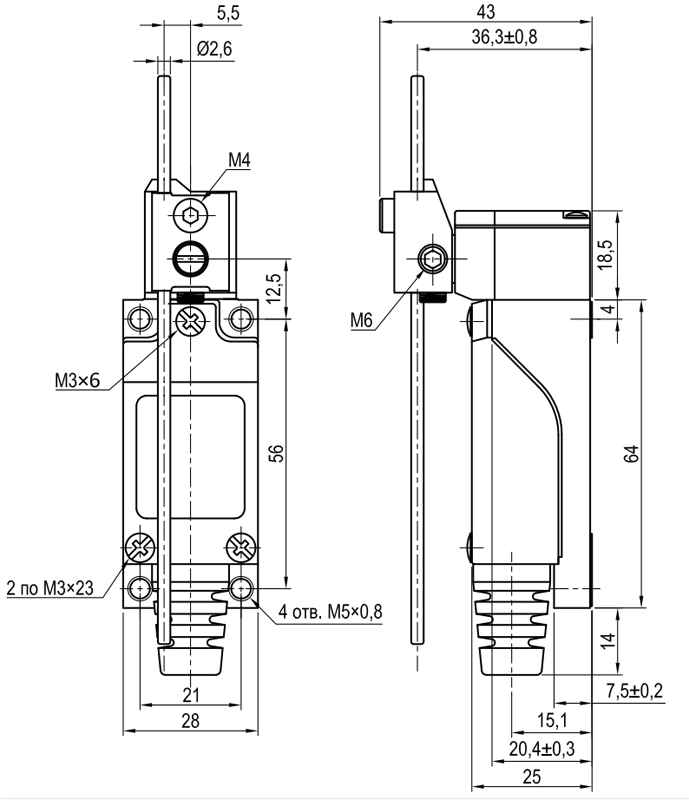

KLS-AZ.8107

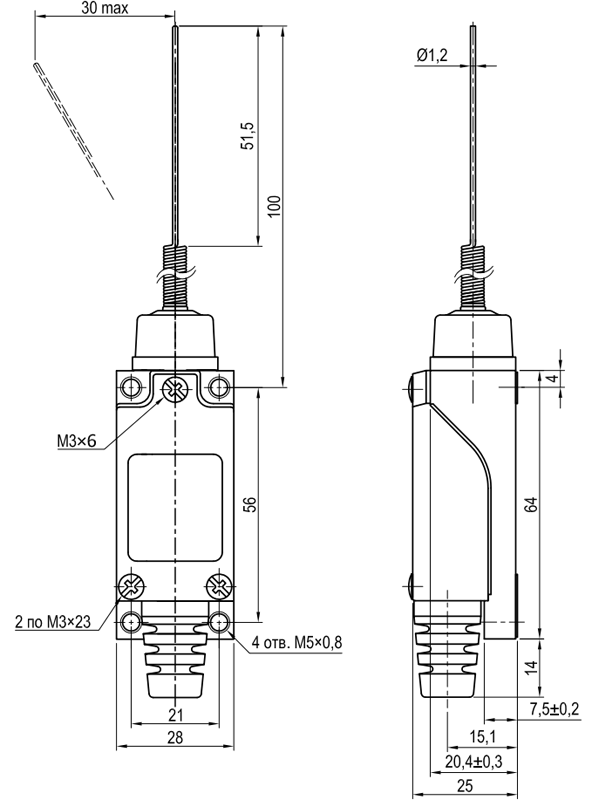

KLS-AZ.8169

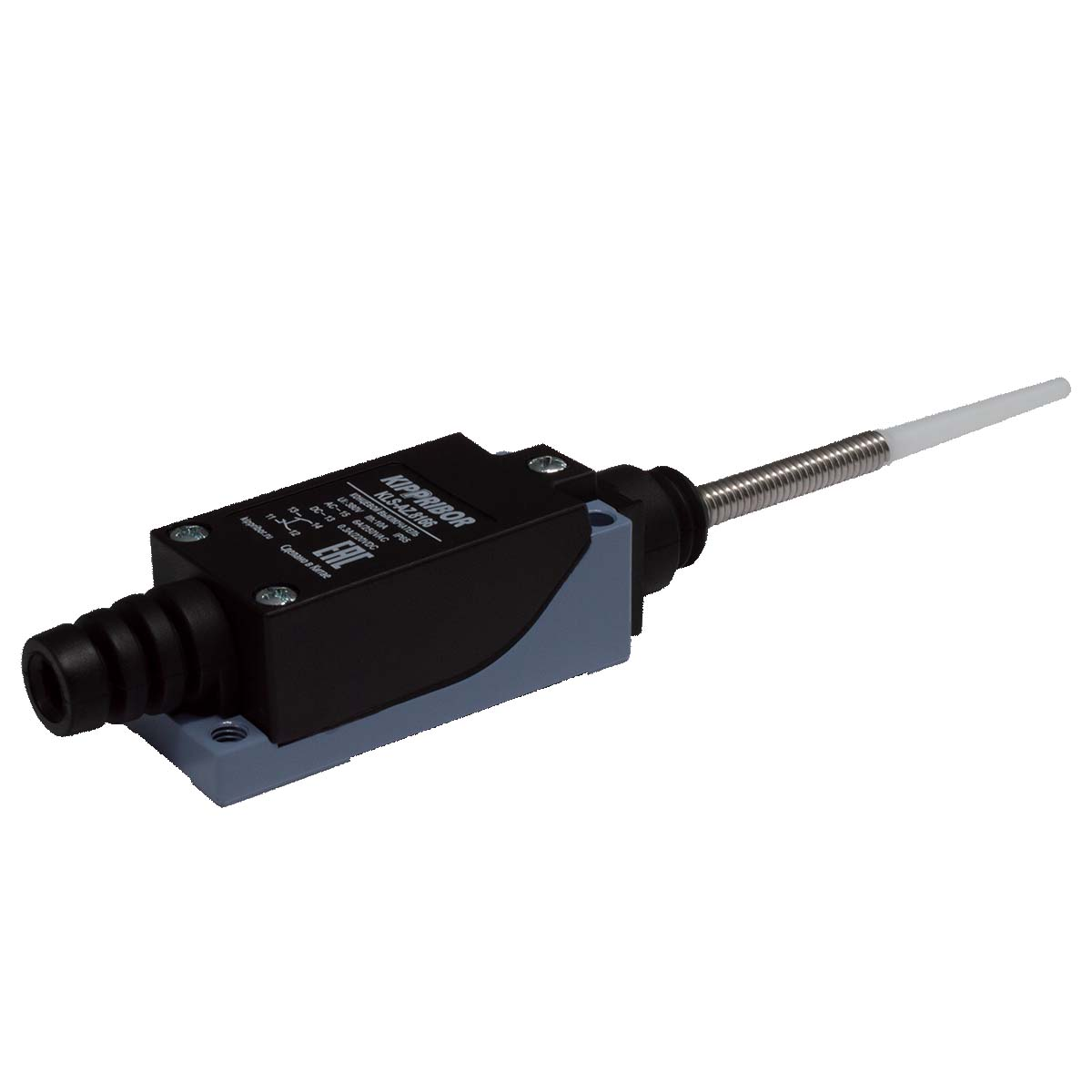

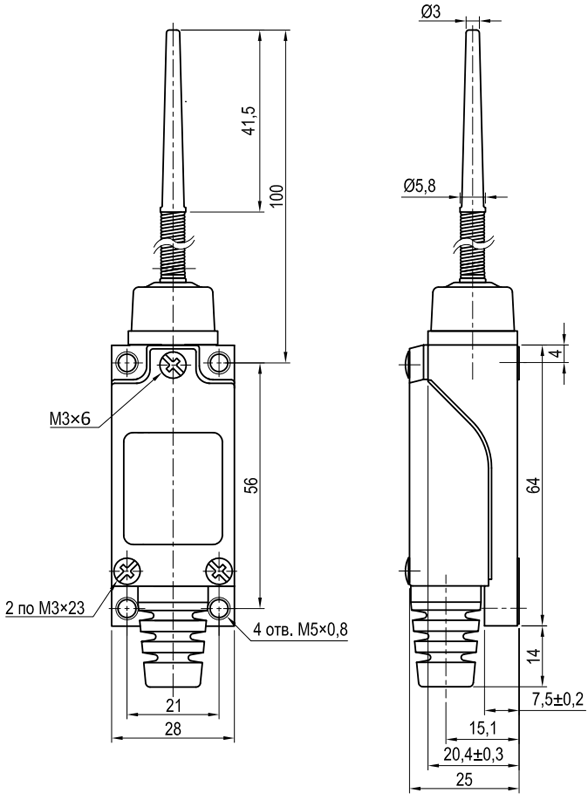

KLS-AZ.8166

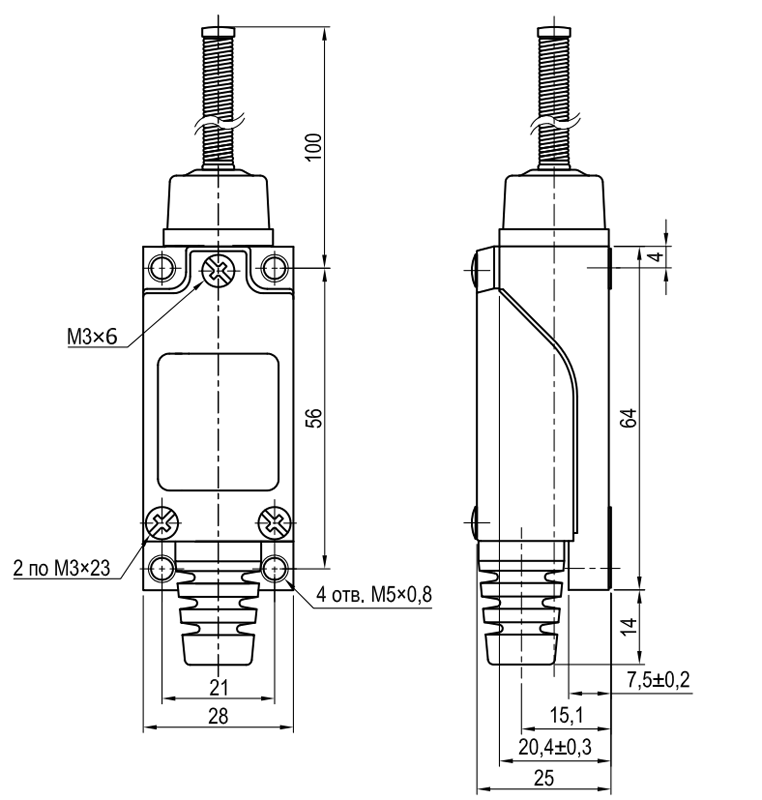

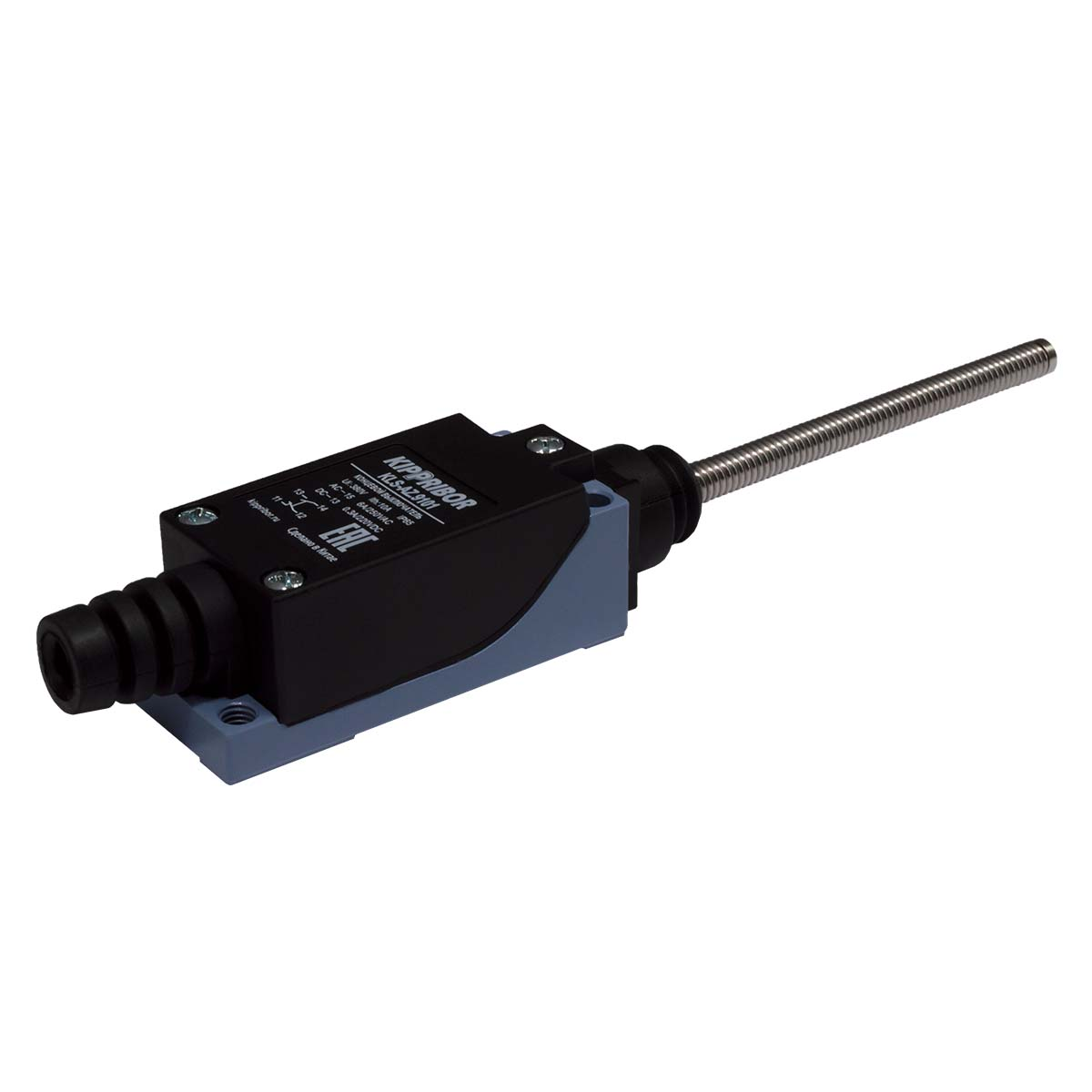

KLS-AZ.9101

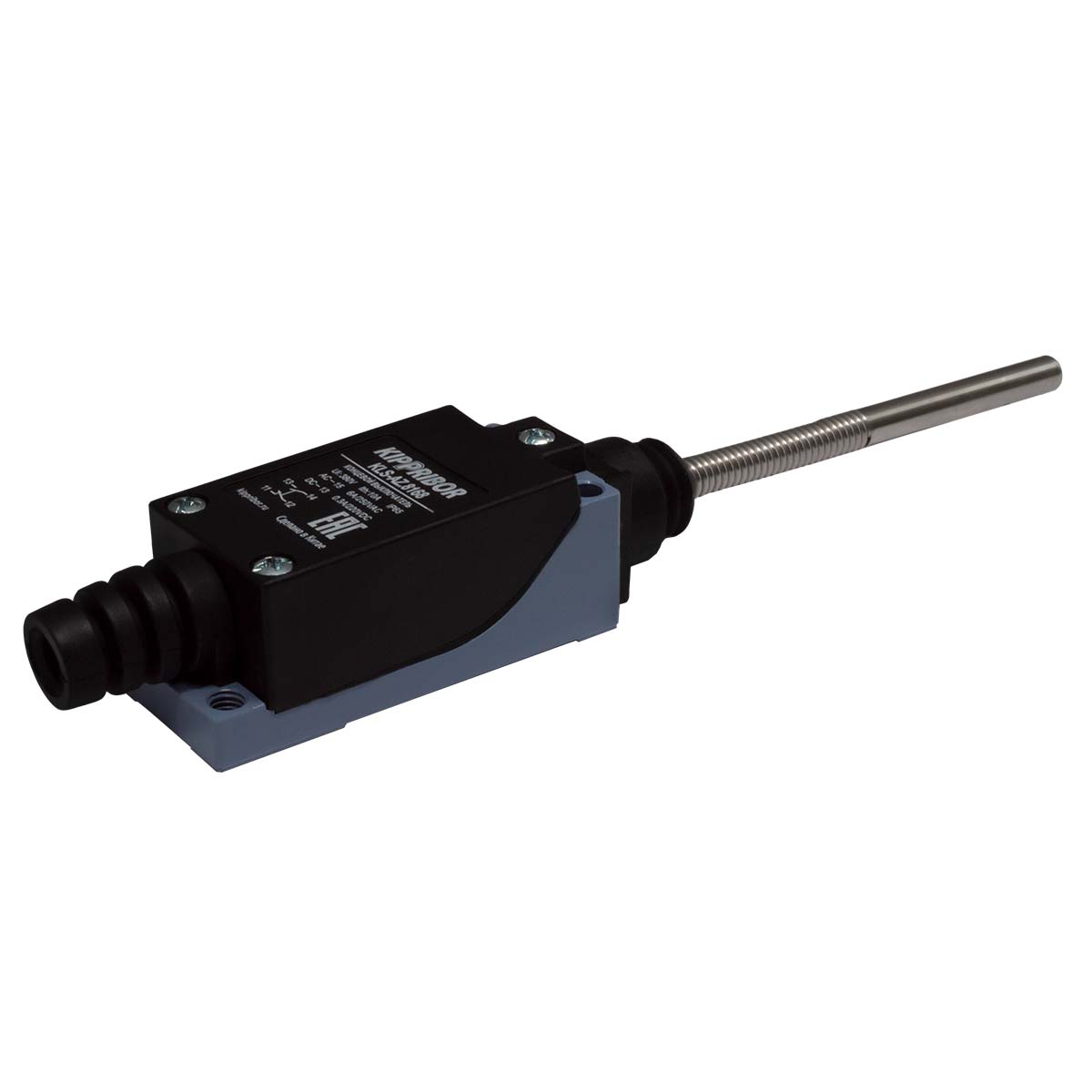

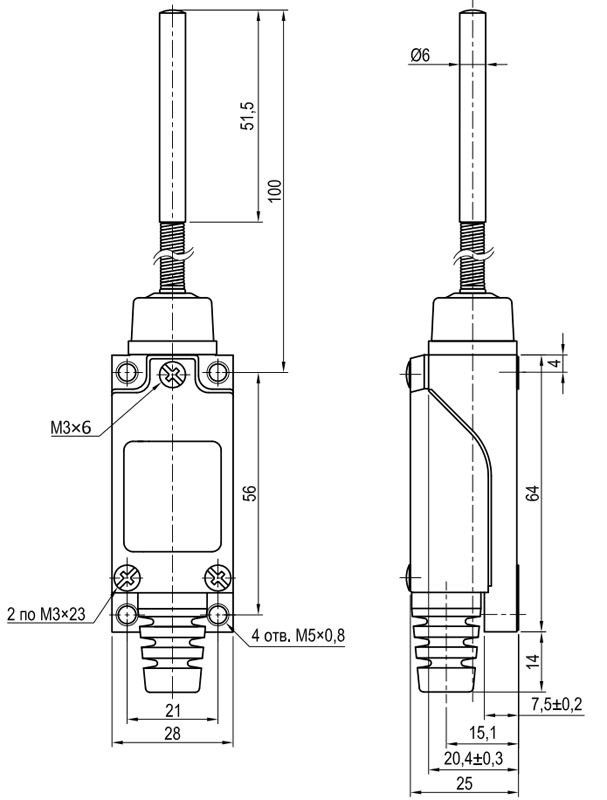

KLS-AZ.8168
