ГЛАВНАЯ > Каталог продукции Техком-Автоматика > Датчики и преобразователи сигналов > Концевые выключатели и микровыключатели

Серия общепромышленных концевых выключателей KLS-A7 включает в себя концевики с самыми распространёнными типами чувствительного элемента. Подходят для решения большинства задач по определению конечных или промежуточных положений объектов. Они применяются в качестве конечных выключателей, устройств блокировки, коммутационных и переключающих элементов в самом различном промышленном оборудовании.

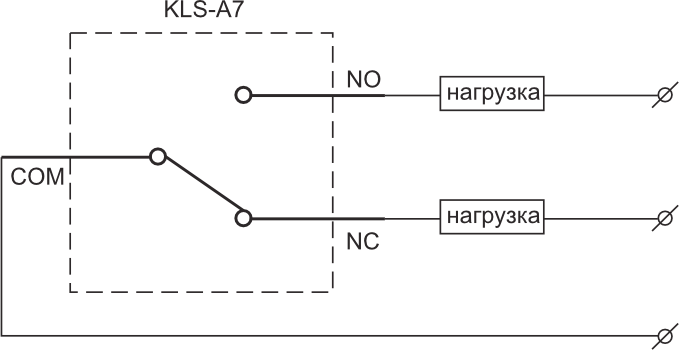

Технические характеристикиТаблица выбора Схема подключения

Технические характеристики концевых выключателей KIPPRIBOR серии KLS-A7

Параметр	Значение параметра
Скорость срабатывания	0,05 мм/с…0,5м/с
Частота срабатывания	механическая: 120 переключений/мин электрическая: 20 переключений/мин
Тип контакта	1НО+1НЗ
Номинальный ток	1 A / 380VAC, 220 VAC (AC-15⁽¹⁾) 0,3A / 220 VDC (DC-13⁽¹⁾)
Термический ток⁽²)	10 A
Сопротивление контактов	<15 мОм
Сопротивление изоляции	100 МОм (500 VDC)
Диэлектрическая прочность	1000 VAC в течение минуты между контактами 1500 VAC в течение минуты между контактом и корпусом 1500 VAC в течение 1 минуты между корпусом и заземлением
Виброустойчивость	Отказы в работе: 10...55 Гц (удвоенная амплитуда 1,5 мм)
Ударопрочность	Разрушение: 1000 м/c² Отказы в работе: 300 м/c²
Рабочая температура	-20…+70°C без обледенения и образования конденсата
Влажность	<95%
Механическая износостойкость	10 млн. циклов
Электрическая износостойкость	500 000 циклов
Степень защиты	IP54

(1) – Категории применения низковольтной аппаратуры управления и распределения для цепей в соответствии с МЭК 60947-5-1-97.
AC-15 – это категория применяется к включению электромагнитных нагрузок, мощность которых при включенном электромагните более 72 ВА.
DC-13 – это категория применяется к включению электромагнитных нагрузок.

(2) – действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность (Стандарт — СТ СЭВ 2726-80).

Рабочие характеристики концевых выключателей KIPPRIBOR серии KLS-A7:

Модели	Макс. усилие срабатывания (OF)	Мин. усилие отпускания (RF)	Рабочий ход (PT)	Избыточный ход (OT)	Положение срабатывания (OP)
KLS-A7.7110	5.9N	1N	2 мм	5 мм	44,5±1,2 мм
KLS-A7.7120	1,5N	0,4N	13,5 мм	4 мм	25±1 мм
KLS-A7.7121	1,8N	0,5N	11 мм	3 мм	40±1 мм
KLS-A7.7124	2N	0,6N	11 мм	3 мм	40±1,2 мм
KLS-A7.7140	2,2N	0,6N	8,5 мм	2,5 мм	25±1 мм
KLS-A7.7141	2N	2,35N	6,5 мм	2 мм	40±0,8 мм
KLS-A7.7144	2,7N	1N	6,5 мм	2 мм	50±1,2 мм
KLS-A7.7166	1,2N	-	250 мм	11 мм	-
KLS-A7.7310	5,9N	1N	2 мм	6 мм	21,8±1,2 мм
KLS-A7.7311	5,9N	1N	2 мм	6 мм	33,3±1,2 мм
KLS-A7.7312	5,9N	1N	2 мм	6 мм	33,3±1,2 мм

Технические характеристикиТаблица выбораСхема подключения

Таблица выбора концевых выключателей KIPPRIBOR серии KLS-A7:

Наименование	Фото	Тип контакта	Чертеж

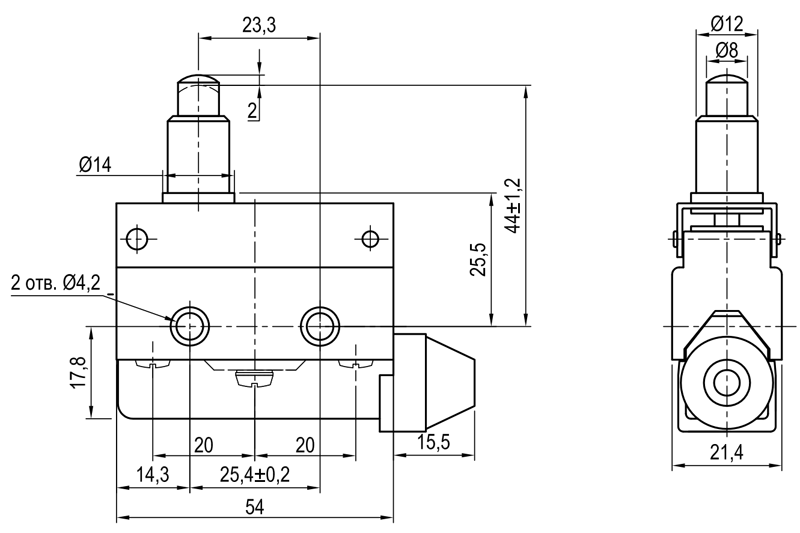

KLS-A7.7110

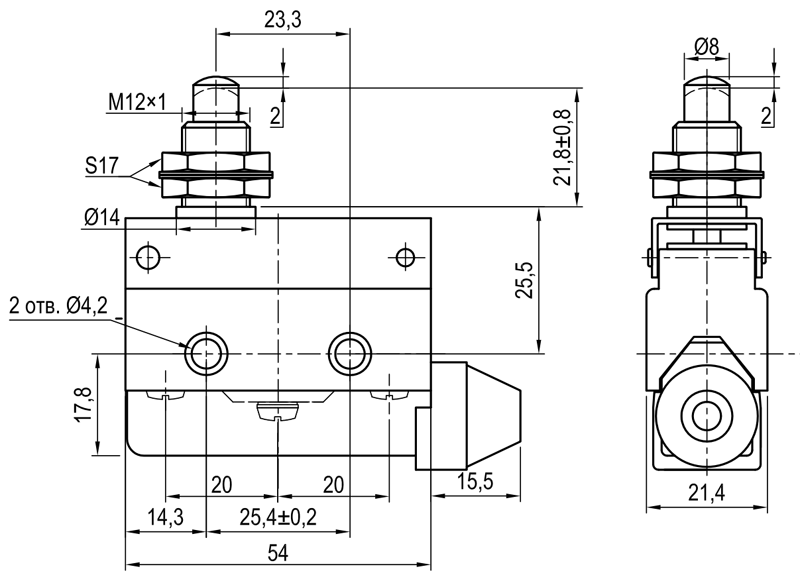

KLS-A7.7310

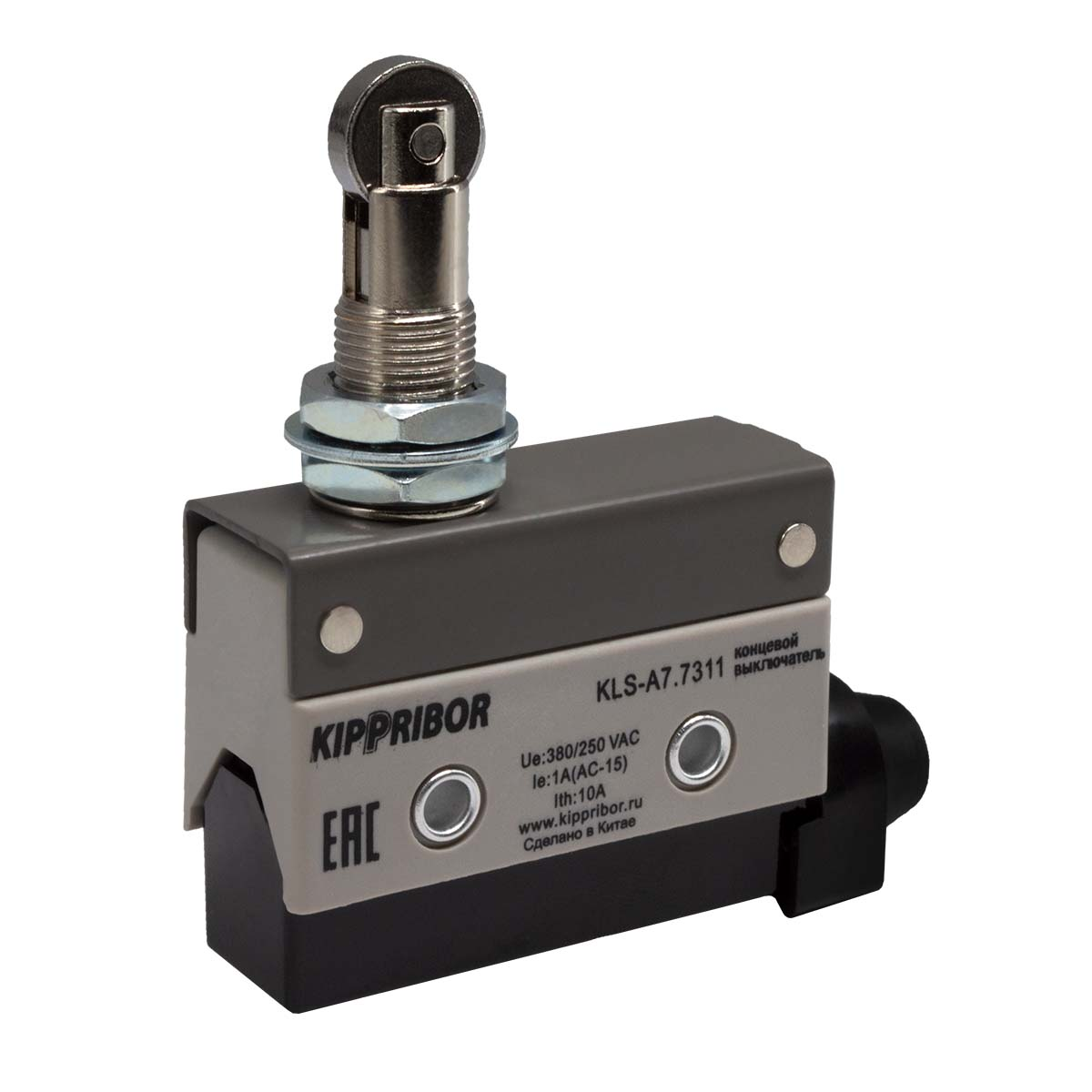

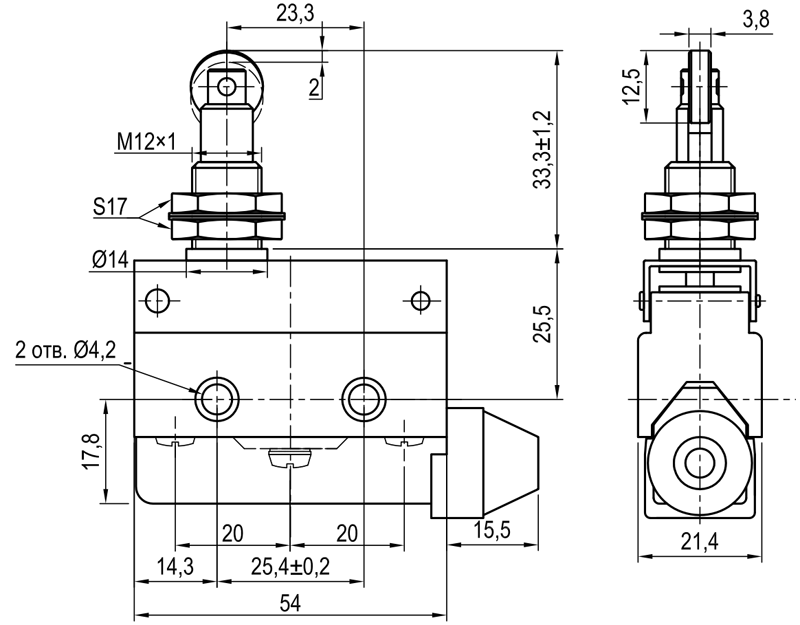

KLS-A7.7311

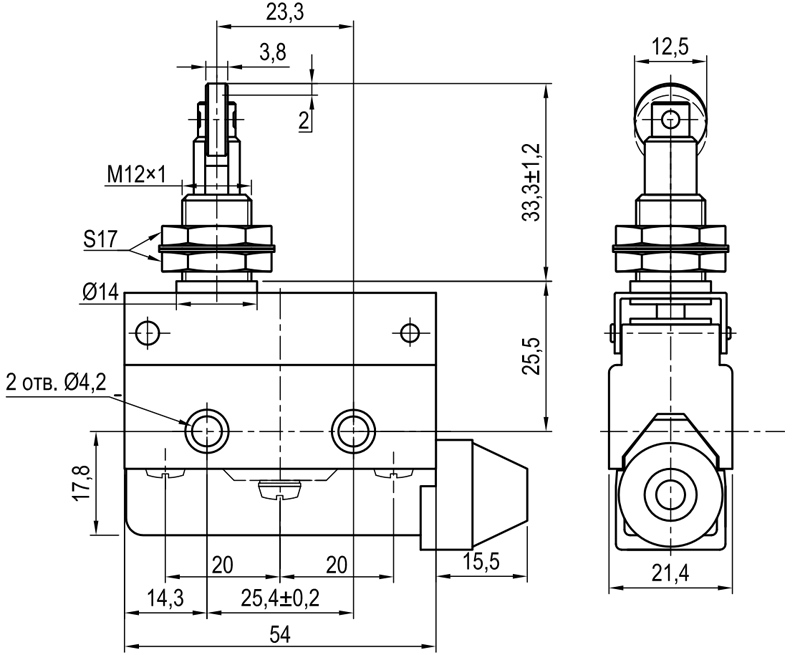

KLS-A7.7312

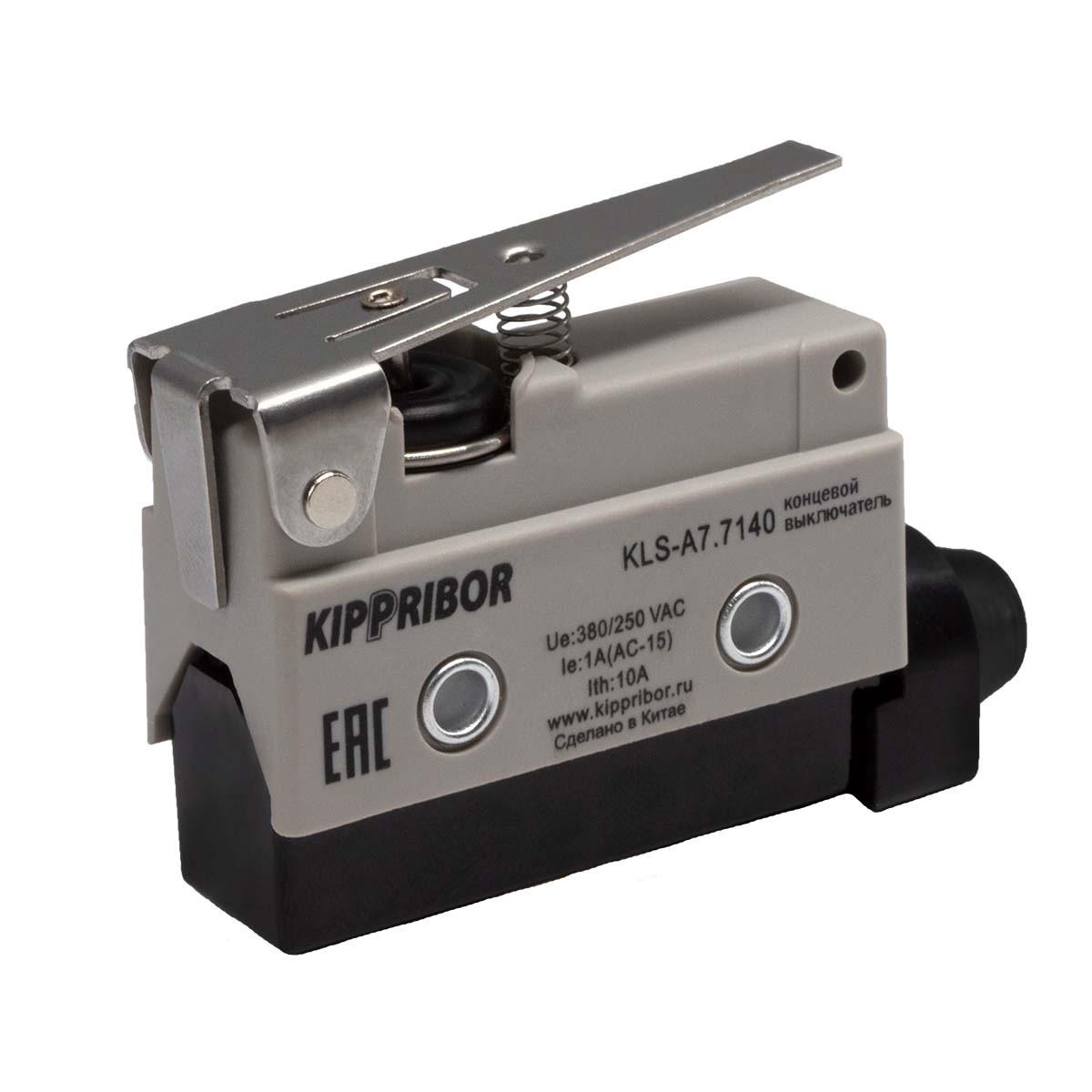

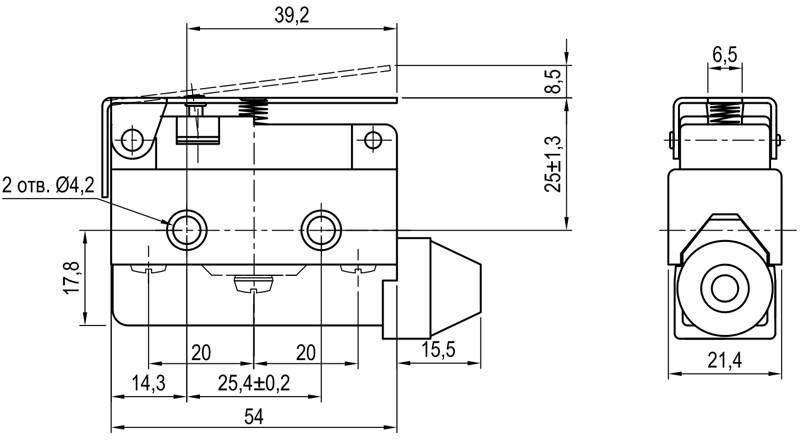

KLS-A7.7140

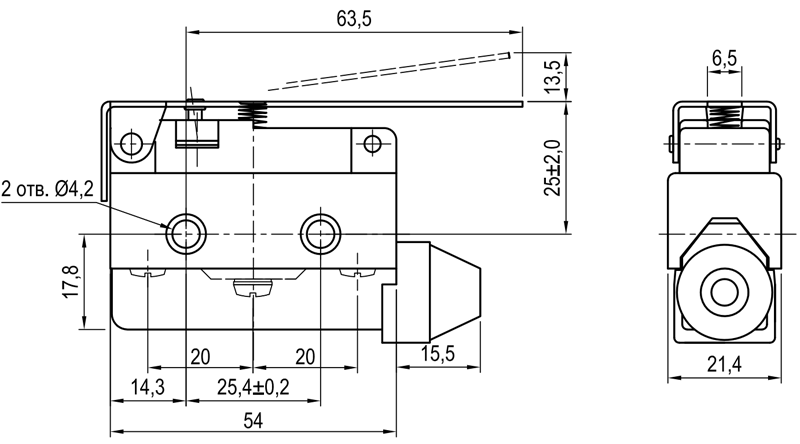

KLS-A7.7120

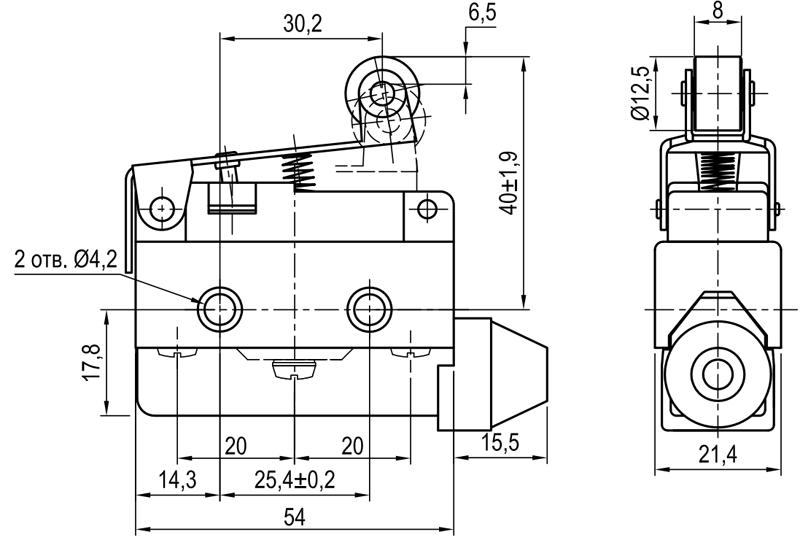

KLS-A7.7141

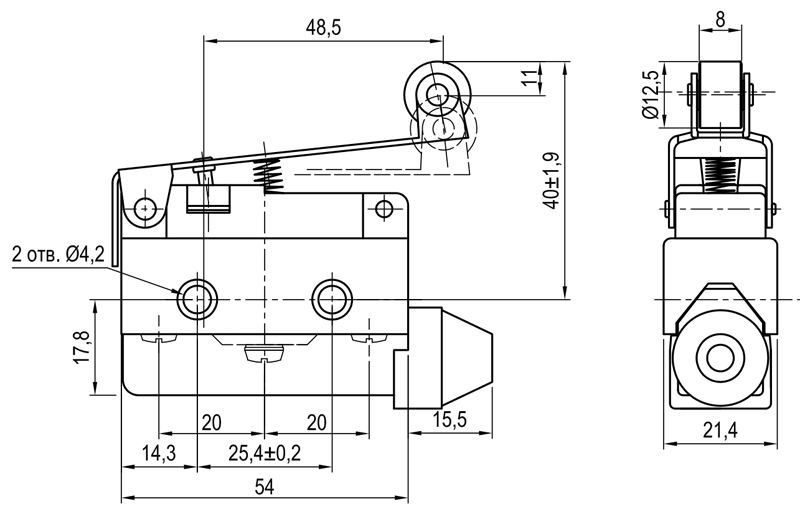

KLS-A7.7121

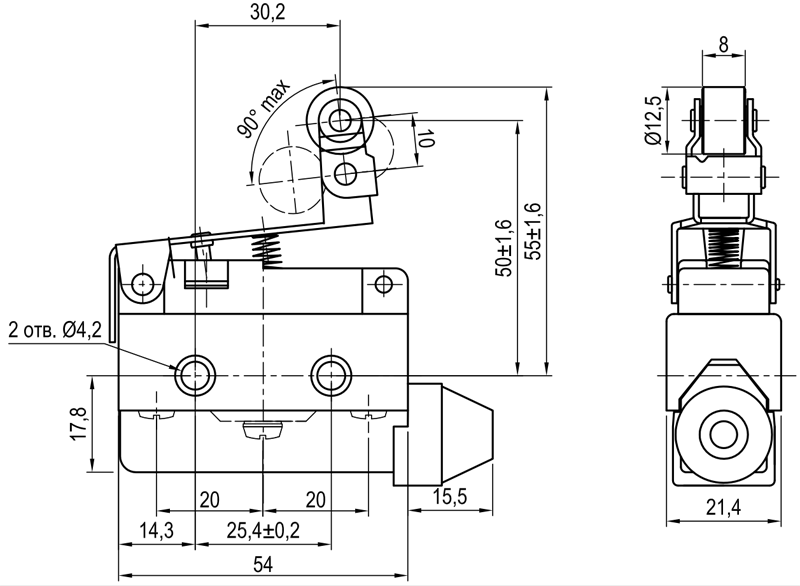

KLS-A7.7144

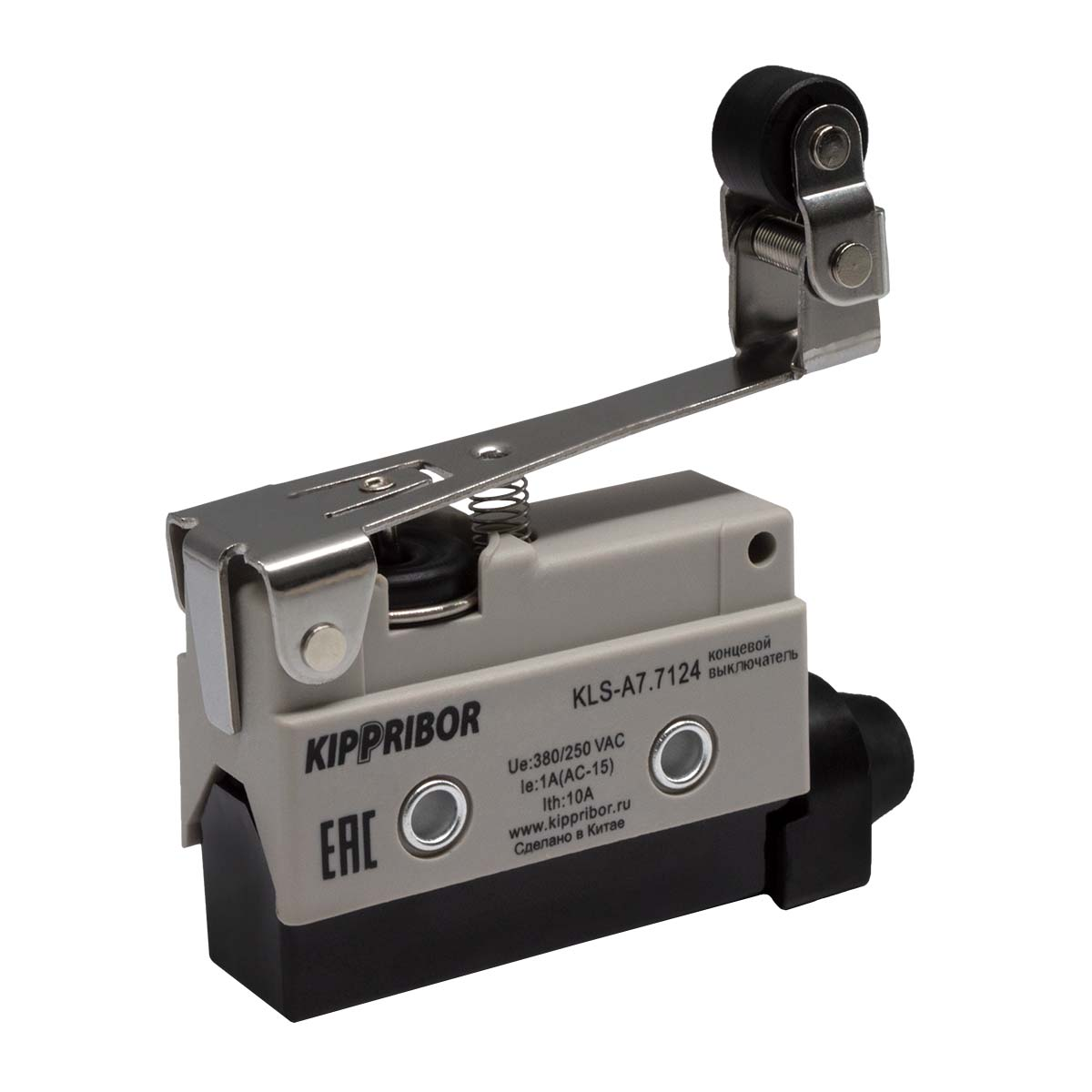

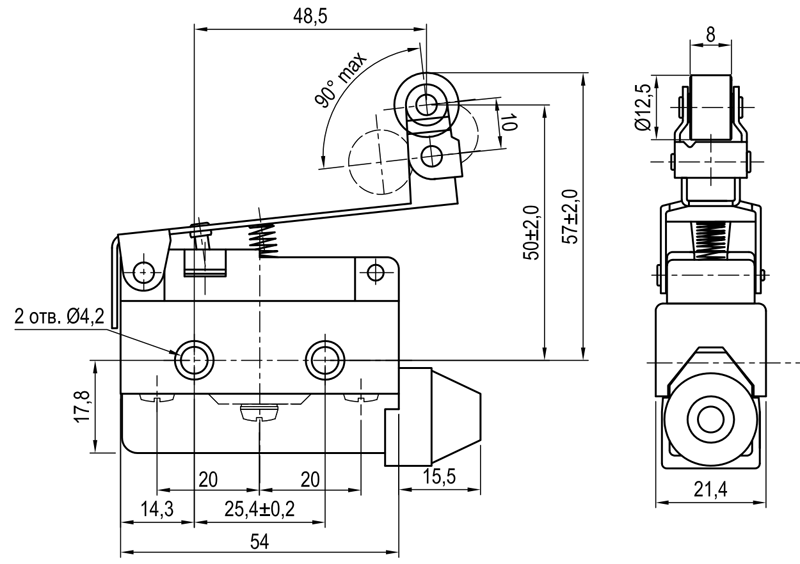

KLS-A7.7124

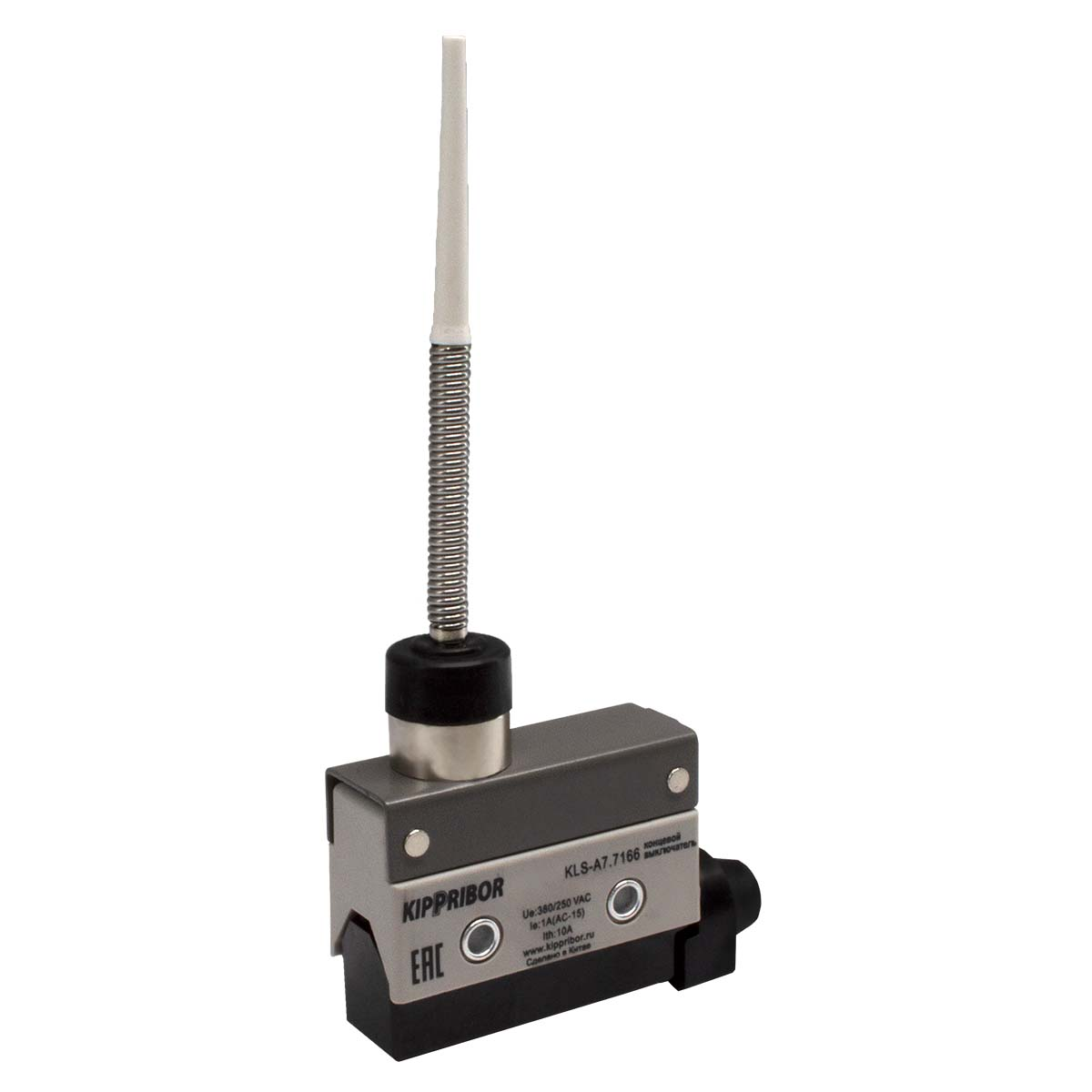

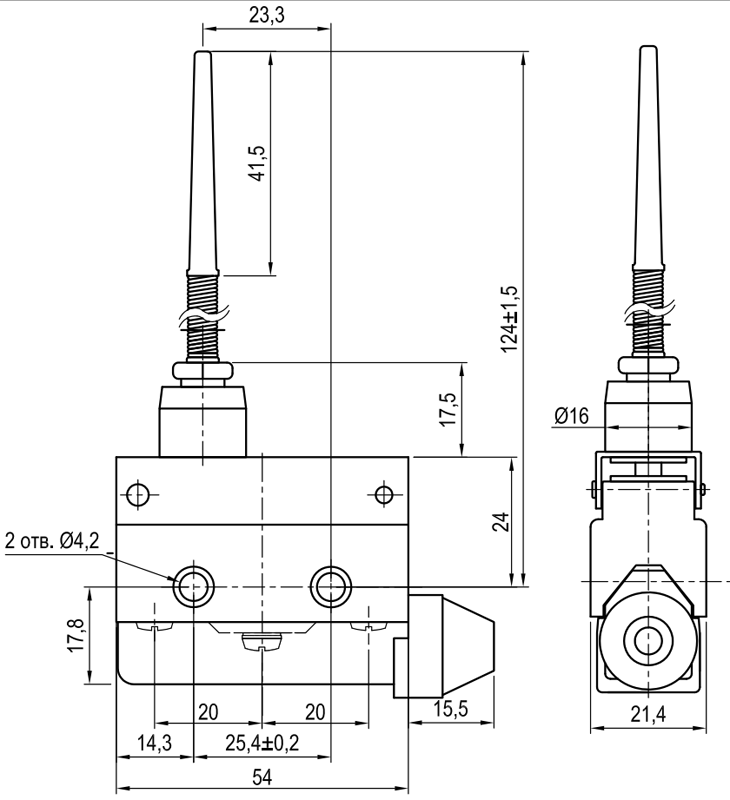

KLS-A7.7166
