Кнопки и переключатели KIPPRIBOR серии SB – электромеханические выключатели (переключатели), линейка которых включает в себя:
- Кнопки.
- Переключатели поворотные.
- Переключатели поворотные с ключом.
- Переключатели аварийного останова.
Предназначены для коммутации и переключения электрических цепей управления и нагрузки постоянного и переменного тока: включения/выключения оборудования, переключения режимов работы, запуска и остановки процессов, аварийного останова оборудования.
Устанавливаются в шкафы автоматики, распределительные щиты, посты управления, панели управления.
Преимущества кнопок и переключателей KIPPRIBOR серии SB:
- Модульная конструкция удобна при монтаже изделий, позволяет беспрепятственно выполнить ремонт или модернизацию переключателя.
- Высокий механический и электрический ресурс. Переключатели оснащены контактами из серебро-никелевого сплава AgNi10, обладающего эксплуатационными характеристиками, аналогичными сплаву AgCdO: высокая износостойкость, низкая склонность к оплавлению и «залипанию» контактов при коммутации нагрузки реактивного характера. В то же время, AgNi10 является экологически чистым материалом. Контакты из сплава AgNi10 позволяют осуществлять надежную коммутацию цепей питания ламп накаливания, индуктивных и емкостных нагрузок.
- Степень защиты IP65 (со стороны органа управления).
- Дополнительно поставляются блок контакты и аксессуары: специальный ключ для монтажа, шильд и устройство блокировки для переключателей аварийного останова.
- Линейка включает светосигнальные лампы, выполненные в едином с переключателями стиле.
Технические характеристики кнопок и переключателей KIPPRIBOR серии SB
| Параметр |
Значение |
| Условный тепловой ток контактов |
10 А |
| Категория применения |
AC15 240V/3A
DC13 24V/4A
|
| Напряжение питания и потребляемый ток подсветки (модификации с подсветкой) |
24 V AC/DC, ≤14 мА
220 V AC/DC, ≤ 3 мА |
| Напряжение изоляции |
600 В |
| Степень защиты (со стороны органа управления) |
IP65 |
| Степень защиты (со стороны контактов) |
IP20 |
| Сопротивление изоляции |
100 МОм (500 VDC) |
| Электрическая прочность изоляции |
2500 VAC (1 мин) |
| Материал контактов |
AgNi10 |
| Механический ресурс |
Кнопки |
≥5*106 (1-контактные с самовозвратом);
≥1*106 (2-контактные с самовозвратом);
≥25*104 (1-контактные с фиксацией);
≥10*104 (2-контактные с фиксацией)
|
| |
Переключатели поворотные, переключатели с ключом |
≥25*104 (1-контактные);
≥10*104 (2-контактные)
|
| Кнопки аварийного останова |
≥25*104 |
| Электрический ресурс |
Кнопки, переключатели, поворотные, с ключом |
≥10*104 (1-контактные);
≥5*104 (2-контактные) |
| Кнопки аварийного останова |
≥10*104 |
| Диаметр монтажного отверстия |
22 мм |
| Виброустойчивость |
5…55 Гц (амплитуда 0,5 мм);
10…500 Гц (амплитуда 0,35 мм) (переключатели аварийного останова)
|
| Ударопрочность |
10G;
15G (переключатели аварийного останова)
|
| Температура окружающей среды |
-20…+55°C (эксплуатация);
-45…+80°C (хранение)
|
| Относительная влажность |
45…85% (эксплуатация);
≤95% (хранение)
|
Модификации кнопок и переключателей KIPPRIBOR серии SB
Габаритные и установочные размеры кнопок и переключателей KIPPRIBOR серии SB
| Модификация |
Габаритные и установочные размеры |
| Кнопки плоские без подсветки SB-22.BSF.хх.х00, SB-22.BFF.хх.х00 |
 |
| Кнопки плоские с подсветкой SB-22.BSF.хх.хххх, SB-22.BFF.хх.хххх |
 |

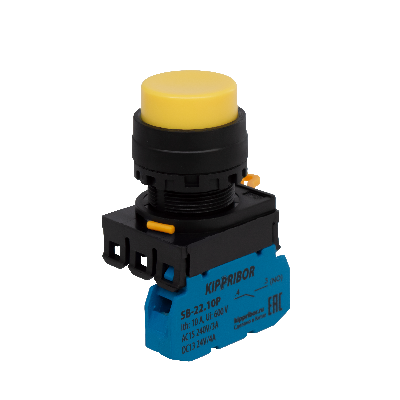

| Кнопки выступающие без подсветки SB-22.BSE.хх.х00, SB-22.BFE.хх.х00 |
 |

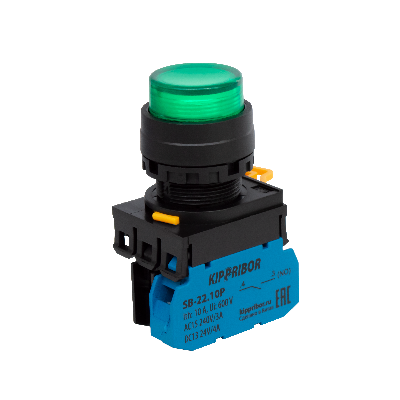

| Кнопки выступающие с подсветкой SB-22.BSE.хх.хххх, SB-22.BFE.хх.хххх |
 |
| Кнопки грибовидные без подсветки SB-22.BSM.хх.х00, SB-22.BFM.хх.х00 |
 |

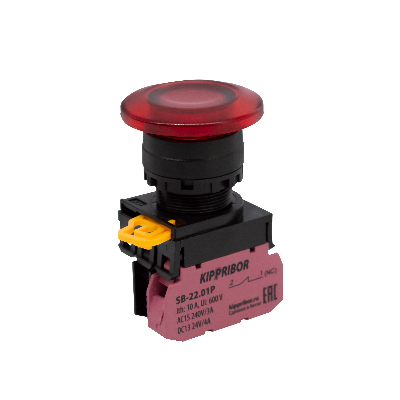

| Кнопки грибовидные c подсветкой SB-22.BSM.хх.хххх, SB-22.BFM.хх.хххх |
 |
| Переключатели поворотные на 2 положения без подсветки SB-22.S2х.хх.K00 |
 |
| Переключатели поворотные на 2 положения с подсветкой SB-22.S2х.хх.хххх |
 |

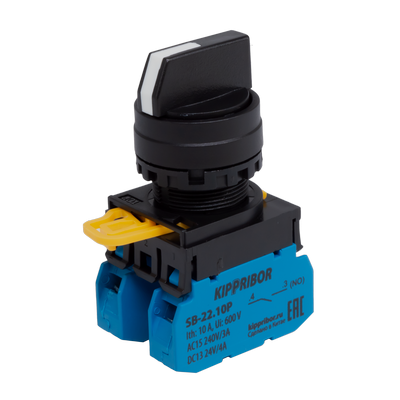

| Переключатели поворотные на 3 положения без подсветки SB-22.S3х.хх.K00 |
 |
| Переключатели поворотные на 3 положения с подсветкой SB-22.S3х.хх.хххх |
 |
| Переключатели с ключом SB-22.K2х.хх.K00 на 2 положения |
 |
| Переключатели с ключом SB-22.K3х.хх.K00 на 3 положения |
 |

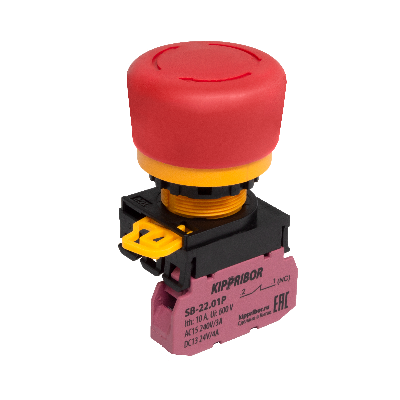

| Кнопки аварийного останова SB-22.ECF.xx.R00 (без подсветки) |
 |

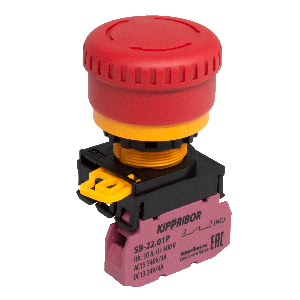

| Кнопки аварийного останова SB-22.ESF.xx.R00 (без подсветки) |
 |
| Кнопки аварийного останова SB-22.ESF.xx.RxxR (c подсветкой) |
 |
Монтажные отверстия для кнопок и переключателей KIPPRIBOR серии SB
Рекомендуемые размеры и минимальные расстояния
Структура условного обозначения кнопок и переключателей KIPPRIBOR серии SB
Например, SB-22.BSF.01.R03R. Вы заказали кнопку с самовозвратом плоский. Диаметр монтажного отверстия 22 мм. Тип контакта NC. Подсветка красного цвета, напряжение питания подсветки 24 V AC/DC.
Модификации блок-контактов для переключателей KIPPRIBOR серии SB
| Артикул |
Описание |
| SB-22.10P |
Блок-контакт для кнопок и переключателей, NO |
| SB-22.01P |
Блок-контакт для кнопок и переключателей, NC |
| SB-22.20P |
Блок-контакт для кнопок и переключателей, 2NO |
| SB-22.02P |
Блок-контакт для кнопок и переключателей, 2NC |
| SB-22.11P |
Блок-контакт для кнопок и переключателей, NO+NC |
Технические характеристики блок-контактов для кнопок и переключателей KIPPRIBOR серии SB
| Параметр |
Значение |
| Условный тепловой ток контактов |
10 А |
| Категория применения |
AC15 240V/3A
DC13 24V/4A
|
| Напряжение изоляции |
600 В |
| Степень защиты (со стороны контактов) |
IP20 |
| Сопротивление изоляции |
100 МОм (500 VDC) |
| Электрическая прочность изоляции |
2500 VAC (1 мин) |
| Материал контактов |
AgNi10 |
| Механический ресурс |
NO, NC |
≥5*106 |
| 2NO, 2NC, NO+NC |
≥1*106 |
| Электрический ресурс |
NO, NC |
≥10*104 |
| 2NO, 2NC, NO+NC |
≥5*104 |
| Виброустойчивость |
5…55 Гц (амплитуда 0,5 мм) |
| Ударопрочность |
15G |
| Температура эксплуатации |
-20…+55°C |
| Относительная влажность |
45…85% |
| Температура окружающей среды |
-20…+55°C (эксплуатация)
-45…+80°C (хранение)
|
| Относительная влажность |
45…85% (эксплуатация)
≤95% (хранение)
|
Габаритные и установочные размеры блок-контактов для кнопок и переключателей KIPPRIBOR серии SB
| Модификация |
Габаритные и установочные размеры |
| Блок-контакт NO, NC |
 |
| Блок-контакт 2NO, 2NC, NO+NC |
 |
| Модуль LED-подсветки |
 |
Структура условного обозначения блок-контактов KIPPRIBOR серии SB
Например, SB-22.10P. Вы заказали блок-контакт для кнопки/переключателя серии SB-22, тип контакта NO.
Скачать листовку "Кнопки управления и переключатели KIPPRIBOR SB-22"
