Клапаны WTR224B Kipvalve общего назначения

Клапаны WTR224B применяются для управления потоками жидкостей или газов. Подходят для управления потоками воды в системах отопления, разбора воды из систем централизованного водоснабжения, подачи сжатого воздуха и иных применениях с постоянным наличием давления рабочей среды на входе клапана.

Конструктивно клапаны WTR224B являются стандартными клапанами непрямого действия с плавающей мембраной, это позволяет снизить потребляемую мощность и габарит катушки управления, использовать клапан на повышенном давление рабочей среды но накладывает ограничение на диапазон рабочих давлений. Клапаны данного типа закрываются давлением самой рабочей среды, поэтому оно не должно никогда опускаться ниже допустимого предела - 0.25бар.

Не рекомендуется применять клапаны не прямого действия в системах слива воды из резервуаров, поскольку рабочее давление в этом случае будет ниже минимально требуемого и клапан может оставаться открытым даже при отсутствии подачи напряжения на катушку управления.

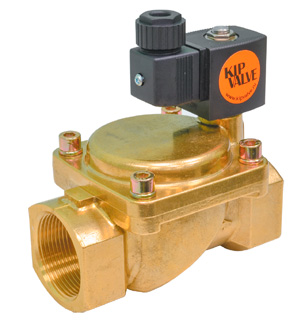

Клапаны непрямого действия с плавающей мембраной WTR224B

Технические характеристикисоленоидных клапанов непрямого действия с плавающей мембраной WTR224B:

Материал корпуса Кованая латунь (BS),
Нержавеющая сталь (SS)
Материал мембраны NBR, FKM (FPM, VITON)
Температура рабочей среды Уплотнения NBR -20… +85°С,
Уплотнения FKM (FPM, VITON): -20… +130 °С
Типы клапана Нормально закрытый (NC)
Нормально открытый (NO)
Рабочее давление 0,25-16 бар
Вязкость рабочей среды 21 мм2/с (21 сСт)
Напряжения питания катушки AC 220 V, AC 110 V, AC 24 V, DC 24 V
Температура окружающей среды -20 до +50 °С
Продолжительность включения (работы) ПВ 100%

Модификациисоленоидных клапанов непрямого действия с плавающей мембраной WTR224B:

Модель

Присоединительный размер, G''

Диаметр трубопровода
Ду, мм

Рабочее давление, бар

Пропускная способность, Kv, м3/час

Внутренний условный проход, мм

Модель катушки для клапанов типа

Напряжение питания катушки,

V*

NC

NO

AC

DC

WTR224B-1508 1/4 8 0,25 - 16 1,9 15 CL0 CL2 110, 220, 24 24
WTR224B-1510 3/8 10 0,25 - 16 3,0 15 CL0 CL2 110, 220, 24 24
WTR224B-1515 1/2 15 0,25 - 16 3,8 15 CL0 CL2 110, 220, 24 24
WTR224B-2020 3/4 20 0,25 - 16 6,0 20 CL0 CL2 110, 220, 24 24
WTR224B-2525 1 25 0,25 - 16 9,5 25 CL0 CL2 110, 220, 24 24
WTR224B-4032 1 1/4 32 0,6 – 16
0,5 – 16**
23,0 40 CL1 CL2 110, 220, 24 24
WTR224B-4040 1 1/2 40 0,6 – 16
0,5 – 16**
25,0 40 CL1 CL2 110, 220, 24 24
WTR224B-5050 2 50 0,6 – 16
0,5 – 16**
41,0 50 CL1 CL2 110, 220, 24 24

* - требуемое напряжение питания катушки указывается при заказе
** – для NO (нормально открытых) клапанов в корпусе SS (нержавеющая сталь).

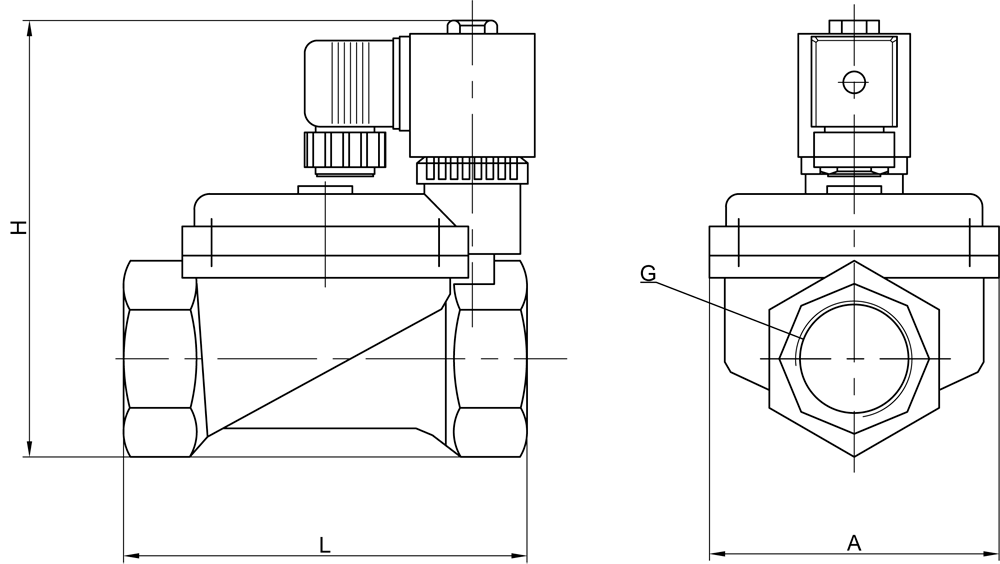

Габаритные размеры соленоидных клапанов непрямого действия с плавающей мембраной WTR224B:

Габаритные размеры универсальных соленоидных клапанов KIPVALVE WTR223

Клапаны NC– типа (нормально закрытые).

Модель

G

L

H

A

WTR224B-1508 G1/4” 66 мм ± 1 мм 86 мм ± 1 мм 40,5 мм ± 1 мм
WTR224B-1510 G3/8” 66 мм ± 1 мм 91 мм ± 1 мм 40,5 мм ± 1 мм
WTR224B-1510 [M01] G3/8” 66 мм ± 1 мм 91 мм ± 1 мм 40,5 мм ± 1 мм
WTR224B-1515 G1/2” 66 мм ± 1 мм 91 мм ± 1 мм 40,5 мм ± 1 мм
WTR224B-1515 [M01] G1/2” 66 мм ± 1 мм 91 мм ± 1 мм 40,5 мм ± 1 мм
WTR224B-2020 G3/4” 83 мм ± 3 мм 92,5 мм ± 2 мм 50 мм ± 1 мм
WTR224B-2525 G1” 98 мм ± 2 мм 103 мм ± 3 мм 60 мм ± 1 мм
WTR224B-2525 [M01] G1” 98 мм ± 2 мм 103 мм ± 3 мм 60 мм ± 1 мм
WTR224B-4032 G1 1/4” 133 мм ± 2 мм 138 мм ± 2 мм 92 мм ± 1 мм
WTR224B-4032 [M01] G1 1/4” 133 мм ± 2 мм 138 мм ± 2 мм 92 мм ± 1 мм
WTR224B-4040 G1 1/2” 133 мм ± 2 мм 136 мм ± 2 мм 92 мм ± 1 мм
WTR224B-4040 [M01] G1 1/2” 133 мм ± 2 мм 136 мм ± 2 мм 92 мм ± 1 мм
WTR224B-5050 G2” 160 мм ± 2 мм 151 мм ± 3 мм 109 мм ± 1 мм
WTR224B-5050 [M01] G2” 160 мм ± 2 мм 151 мм ± 3 мм 109 мм ± 1 мм

Клапаны NO – типа (нормально открытые).

Модель

G

L

H

A

WTR224B-1508-BS G1/4” 72 мм ± 1 мм 98 мм ± 2 мм 41 мм ± 1 мм
WTR224B-1508-SS 61 мм ± 1 мм
WTR224B-1510-BS G3/8” 72 мм ± 1 мм 98 мм ± 2 мм 41 мм ± 1 мм
WTR224B-1510-SS 61 мм ± 1 мм
WTR224B-1515 G1/2” 68 мм ± 1 мм 100 мм ± 1 мм 42 мм ± 1 мм
WTR224B-2020 G3/4” 83 мм ± 3 мм 108 мм ± 2 мм 50 мм ± 1 мм
WTR224B-2525 G1” 98 мм ± 2 мм 118 мм ± 3 мм 60 мм ± 1 мм
WTR224B-4032 G1 1/4” 133 мм ± 1 мм 141 мм ± 1 мм 92 мм ± 1 мм
WTR224B-4040 G1 1/2” 133 мм ± 1 мм 141 мм ± 1 мм 92 мм ± 1 мм
WTR224B-5050-BS G2” 160 мм ± 1 мм 154 мм ± 1 мм 109 мм ± 1 мм
WTR224B-5050-SS 145 мм ± 1 мм 120 мм ± 1 мм

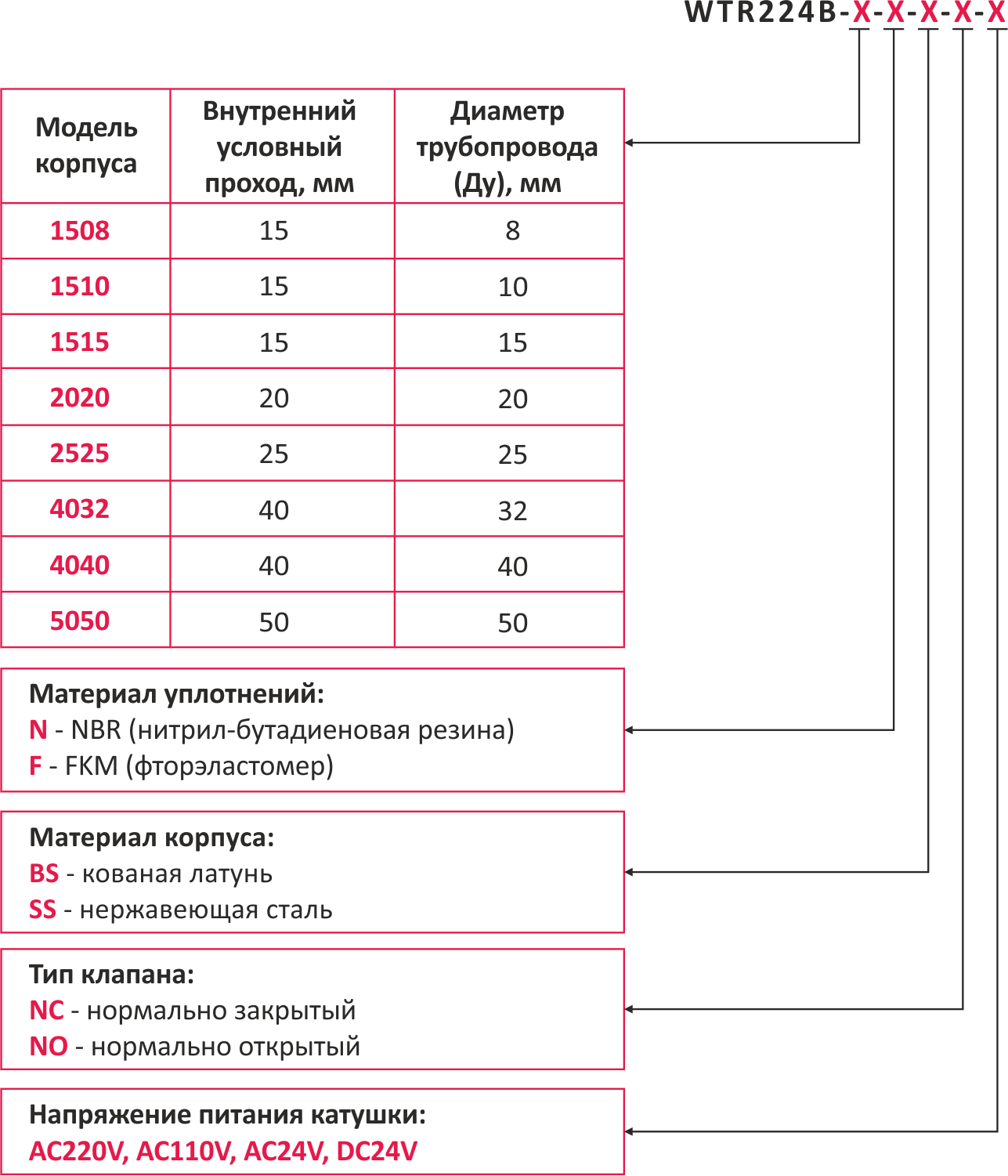

Обозначение при заказе соленоидных клапанов непрямого действия с плавающей мембраной WTR224B:

Обозначение при заказе соленоидных клапанов непрямого действия с плавающей мембраной WTR224B

Пример обозначения при заказе:

KIPVALVE WTR224B-4032-F-SS-NO-AC220V

Вы заказали:

WTR224B – клапан непрямого действия с плавающей мембраной,

4032 – внутренний условный проход 40 мм, диаметр трубопровода 32 мм,

F – материал уплотнений FKM,

SS – корпус из нержавеющей стали,

NO – нормально открытый клапан,

AC220V – напряжение питания катушки 220 В переменного тока.
