Клапаны WTR223 универсальны в своем применении и подходят для управления потоками жидких или газообразных сред но наиболее востребованы для задач при малом рабочем давлении:
- для слива либо налива резервуаров без избыточного давления
- для перекрытия потоков жидкостей в циркуляционных контурах без "подпора" давления (без циркуляционного насоса)
Конструкция клапана имеет механически связанные мембрану и золотник что позволяет получить малое время открытия клапана и гарантированную работу даже от "нулевого" давления рабочей среды.
Наличие исполнений из нержавеющей стали и вариантов материала уплотнительной мембраны позволяет использовать клапан для задач с повышенной температурой рабочей среды либо в агрессивных условиях.
Технические характеристики соленоидных клапанов KIPVALVE WTR223:
| Материал корпуса |
кованая латунь (BS) либо нержавеющая сталь (SS) |
| Материал мембраны |
NBR либо FKM (FPM, VITON) |
| Температура рабочей среды |
Уплотнения NBR: -20… +85 °С,
Уплотнения FKM (FPM, VITON): -20… +130 °С |
| Типы клапана |
Нормально закрытый (NC) |
| Рабочее давление |
0-10 бар |
| Вязкость рабочей среды |
21 мм2/с (21 сСт) |
| Напряжения питания катушки |
AC 220 V, AC 110 V, AC 24 V, DC 24 V |
| Класс изоляции катушки |
H (180 °С) |
| Температура окружающей среды |
-20 до +50 °С |
| Продолжительность включения (работы) |
ПВ 100% |
Модификации соленоидных клапанов KIPVALVE WTR223:
|
Модель
|
Присоединительный размер, G''
|
Диаметр трубопровода
Ду, мм
|
Рабочее давление, бар
|
Пропускная способность, Kv, м3/час
|
Внутренний условный проход, мм
|
Модель катушки
|
Напряжение питания катушки,
V*
|
|
AC
|
DC
|
| WTR223-1408 |
1/4 |
8 |
0-10 |
2,52 |
14 |
CL2 |
110, 220, 24 |
24 |
| WTR223-1410 |
3/8 |
10 |
0-10 |
2,52 |
14 |
CL2 |
110, 220, 24 |
24 |
| WTR223-1415 |
1/2 |
15 |
0-10 |
2,52 |
14 |
CL2 |
110, 220, 24 |
24 |
| WTR223-1420 |
3/4 |
20 |
0-10 |
2,52 |
14 |
CL2 |
110, 220, 24 |
24 |
| WTR223-2020 |
3/4 |
20 |
0-10 |
5,0 |
20 |
CL3 |
110, 220, 24 |
24 |
| WTR223-2025 |
1 |
25 |
0-10 |
5,0 |
20 |
CL3 |
110, 220, 24 |
24 |
* - требуемое напряжение питания катушки указывается при заказе

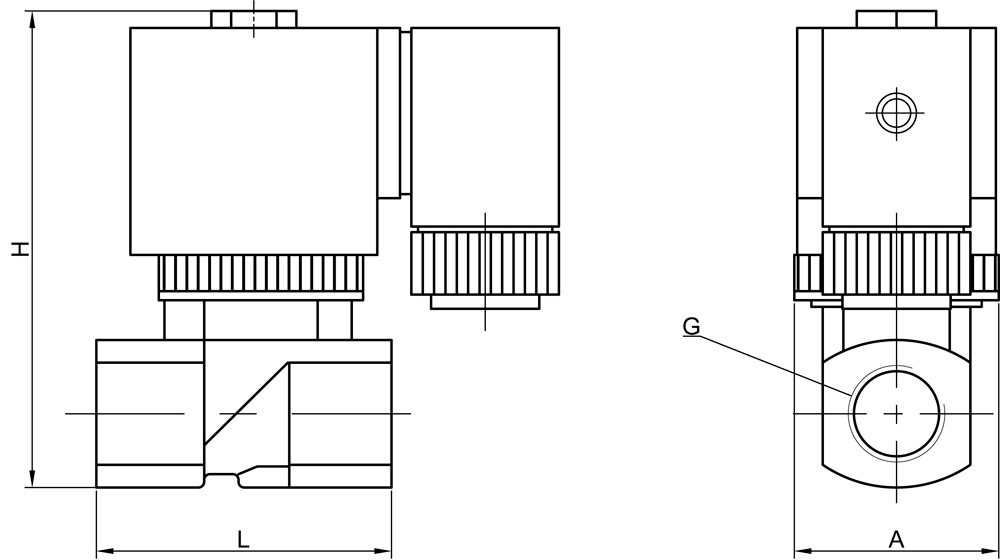

Габаритные размеры универсальных соленоидных клапанов KIPVALVE WTR223:
|
Модель
|
G
|
L
|
H
|
A
|
| WTR223-1408 |
G1/4’’ |
66 мм ± 2 мм |
90 мм ± 1 мм |
40 мм ± 0,5 мм |
| WTR223-1410 |
G3/8’’ |
66 мм ± 2 мм |
90 мм ± 1 мм |
40 мм ± 0,5 мм |
| WTR223-1415 |
G1/2’’ |
66 мм ± 2 мм |
92 мм ± 3 мм |
40 мм ± 0,5 мм |
| WTR223-1415 [M01] |
G1/2’’ |
67 мм ± 1 мм |
90 мм ± 1 мм |
40 мм ± 0,5 мм |
| WTR223-1420 |
G3/4’’ |
60 мм ± 3 мм |
95 мм ± 1 мм |
40,5 мм ± 0,5 мм |
| WTR223-1420 [M01] |
G3/4’’ |
57 мм ± 1 мм |
95 мм ± 1 мм |
40,5 мм ± 0,5 мм |
| WTR223-2020 |
G3/4’’ |
83 мм ± 2 мм |
130 мм ± 2 мм |
60 мм ± 1 мм |
| WTR223-2025 |
G1’’ |
83 мм ± 2 мм |
130 мм ± 2 мм |
60 мм ± 1 мм |
Обозначение при заказе соленоидных клапанов KIPVALVE WTR223:
Пример обозначения при заказе:
KIPVALVE WTR223-1420-N-BS-NC-AC220V
Вы заказали:
WTR223 – универсальный клапан,
1420 – внутренний условный проход 14 мм, диаметр трубопровода 20 мм,
N – материал уплотнений NBR,
BS – корпус из кованой латуни,
NC – нормально закрытый клапан,
AC220V – напряжение питания катушки 220 В переменного тока.
