Клапаны WTR220 универсальны в своем применении и подходят для любых задач управления потоком жидкости но наиболее востребованы для задач управления потоком жидкостей при малом рабочем давлении:
- для слива либо налива резервуаров без избыточного давления
- для перекрытия потоков жидкостей в циркуляционных контурах без "подпора" давления (без циркуляционного насоса)
Конструкция клапана имеет механически связанные мембрану и золотник что позволяет получить малое время открытия клапана и гарантированную работу даже от "нулевого" давления рабочей среды.
|
|
Технические характеристики соленоидных клапанов KIPVALVE WTR220:
| Материал корпуса |
Кованая латунь BS |
| Температура рабочей среды |
-20… +85 °С |
| Материал мембраны |
уплотнение NBR |
| Типы клапана |
Нормально закрытый (NC) |
| Рабочее давление |
0...4 бар |
| Вязкость рабочей среды |
21 мм2/с (21 сСт) |
| Напряжения питания катушки |
AC 220 V, AC 110 V, AC 24 V, DC 24 V |
| Класс изоляции катушки |
H (180 °С) |
| Температура окружающей среды |
-20 до +50 °С |
| Продолжительность включения (работы) |
ПВ 100% |
Модификации соленоидных клапанов KIPVALVE WTR220:
|
Модель
|
Присоединительный размер, G''
|
Диаметр трубопровода
Ду, мм
|
Рабочее давление, бар
|
Пропускная способность, Kv, м3/час
|
Внутренний условный проход, мм
|
Модель катушки
|
Напряжение питания катушки,
V*
|
|
AC
|
DC
|
| WTR220-0608 |
1/4 |
8 |
0 - 4 |
0,55 |
6 |
CL2 |
110, 220, 24 |
24 |
| WTR220-0610 |
3/8 |
10 |
0 – 4 |
0,55 |
6 |
CL2 |
110, 220, 24 |
24 |
| WTR220-0615 |
1/2 |
15 |
0 - 4 |
0,55 |
6 |
CL2 |
110, 220, 24 |
24 |
* - требуемое напряжение питания катушки указывается при заказе

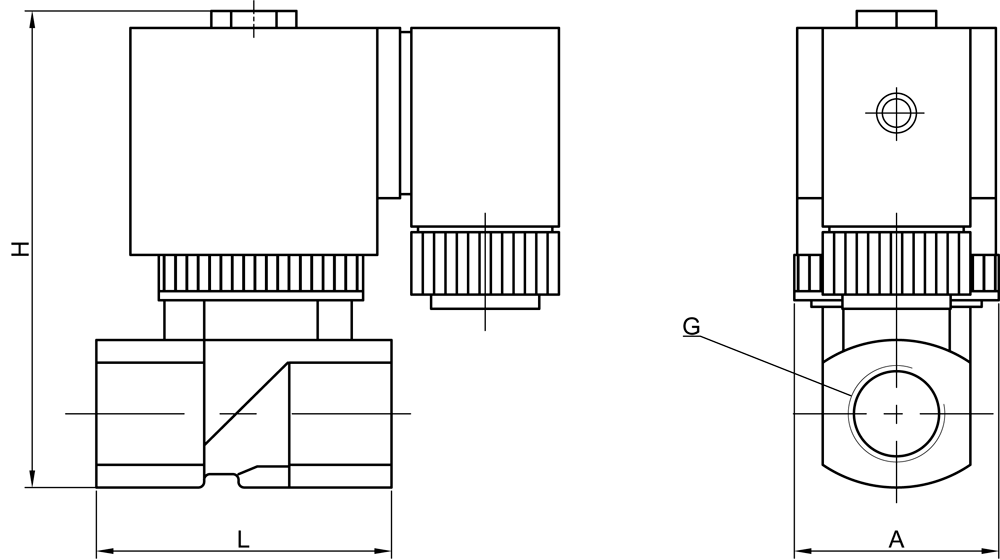

Габаритные размеры соленоидных клапанов KIPVALVE WTR220:
|
Модель
|
G
|
L
|
H
|
A
|
| WTR220-0608 |
G1/4” |
50 мм ± 1 мм |
83 мм ± 2 мм |
32 мм ± 0,5 мм |
| WTR220-0610 |
G3/8” |
50 мм ± 1 мм |
83 мм ± 2 мм |
32 мм ± 0,5 мм |
| WTR220-0615 |
G1/2” |
50 мм ± 1 мм |
83 мм ± 2 мм |
32 мм ± 0,5 мм |

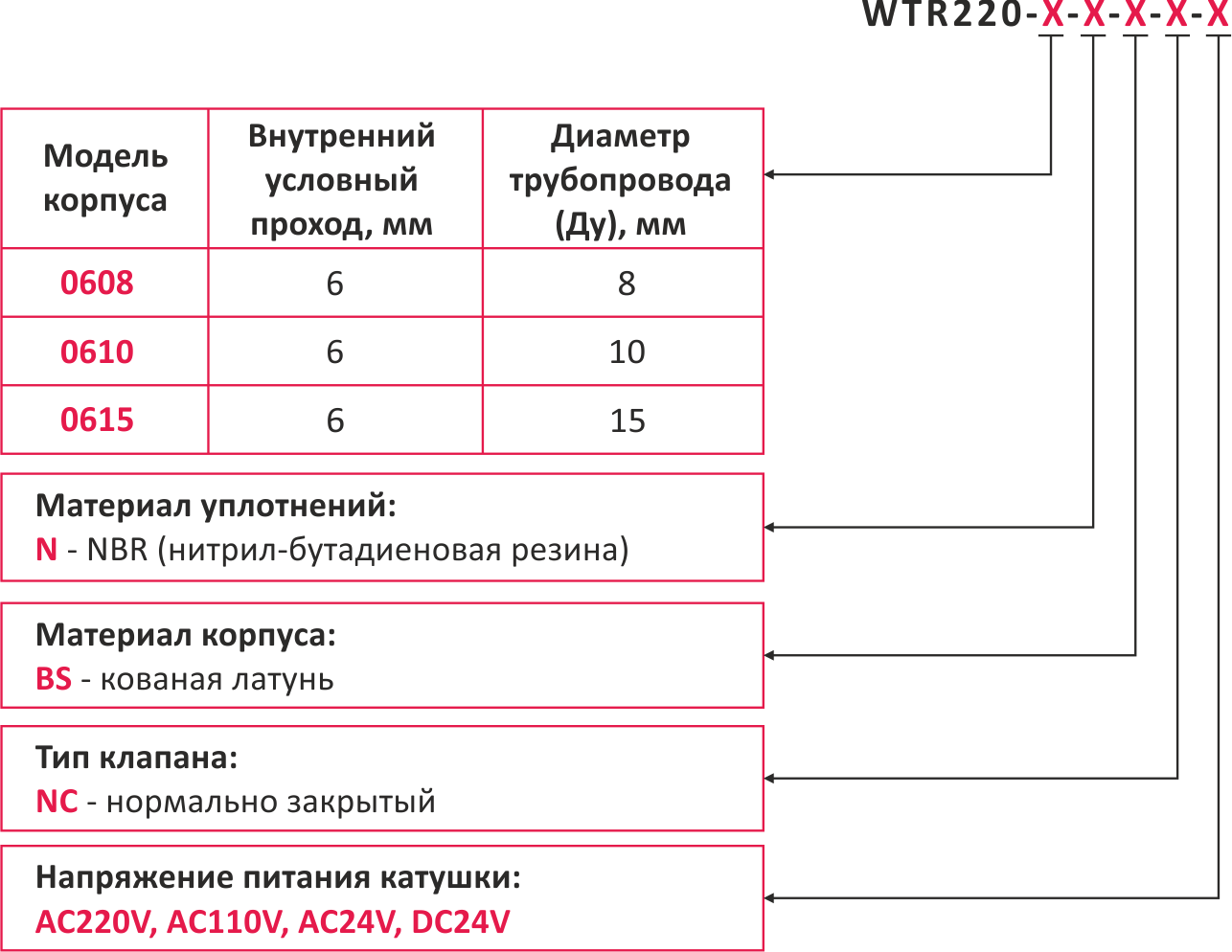

Обозначение при заказе соленоидных клапанов KIPVALVE WTR220:
Пример обозначения при заказе:
KIPVALVE WTR220-0610-N-BS-NC-DC24V
Вы заказали:
WTR220 – быстродействующий клапан прямого действия,
0610 – внутренний условный проход 6 мм, диаметр трубопровода 10 мм,
N – материал уплотнений NBR,
BS – корпус из кованой латуни,
NC – нормально закрытый клапан,
DC24V – напряжение питания катушки 24 В постоянного тока.
