Описание и назначение соленоидных клапанов KIPVALVE STM423 для высоких температур:
Высокотемпературные 2/2 ходовые клапаны KIPVALVE STM423 применяются для управления потоками газа и жидкости в различных системах теплообмена: в технологиях пропарки, сушки (в т. ч. древесины), в парогенераторах, при изготовлении ЖБИ и прочих.
|
|
Технические характеристики соленоидных клапанов KIPVALVE STM423:
| Материалы корпуса |
Кованая латунь BS |
| Материал уплотнения поршня |
PTFE (тефлон, фторопласт) |
| Температура рабочей среды |
-10… +180 °С |
| Типы клапана |
Нормально закрытый NC |
| Рабочее давление |
0,5…16 бар |
| Вязкость рабочей среды |
21 мм2/с (21 сСт) |
| Напряжение питания катушки |
AC 220 V, AC 110 V, AC 24 V,DC 24 V |
| Класс изоляции катушки |
H (+180 °С) |
| Температура окружающей среды |
-20… +50 °С |
| Продолжительность включения (работы) |
ПВ 100% |
Модификации соленоидных клапанов KIPVALVE STM423 для высоких температур:
|
Модель
|
Присоединительный размер, G''
|
Диаметр трубопровода Ду, мм
|
Рабочее давление, бар
|
Пропускная способность, Kv, м3/час
|
Внутренний условный проход, мм
|
Модель катушки
|
Напряжение питания катушки, V*
|
|
AC
|
DC
|
| STM423-1308 |
1/4 |
8 |
0,5 - 10 |
2,52 |
13 |
CL1 |
110, 220, 24 |
24 |
| STM423-1310 |
3/8 |
10 |
0,5 - 10 |
2,52 |
13 |
CL1 |
110, 220, 24 |
24 |
| STM423-1315 |
1/2 |
15 |
0,5 - 10 |
2,52 |
13 |
CL2 |
110, 220, 24 |
24 |
| STM423-2520 |
3/4 |
20 |
0,5 – 16 |
5,0 |
25 |
CL2 |
110, 220, 24 |
24 |
| STM423-2525 |
1 |
25 |
0,5 – 16 |
8,0 |
25 |
CL2 |
110, 220, 24 |
24 |
* – требуемое напряжение питания катушки указывается при заказе

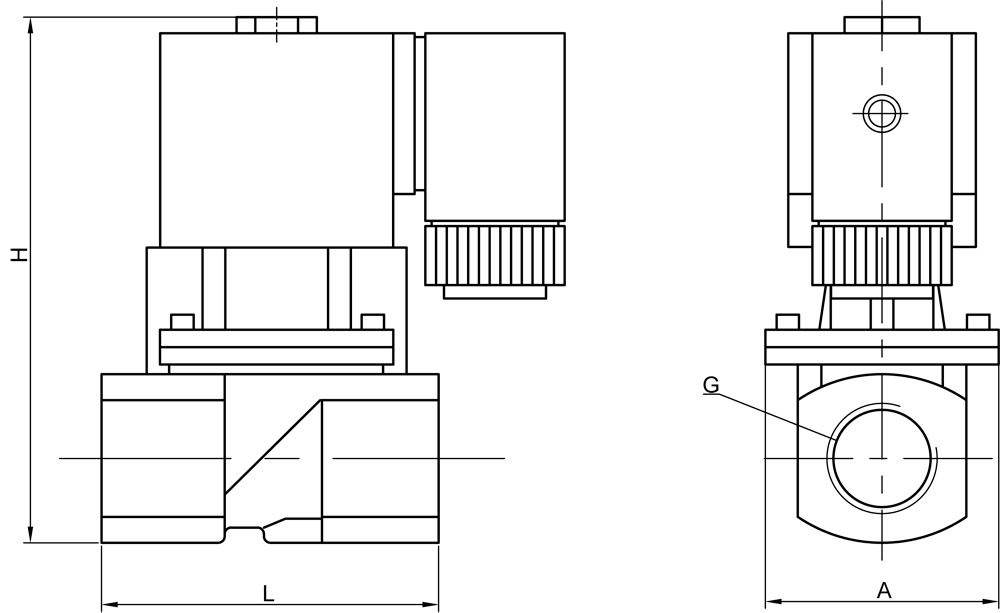

Габаритные размеры соленоидных клапанов KIPVALVE STM423 для высоких температур:
|
Модель
|
G
|
L
|
H
|
A
|
| STM423-1308 |
G1/4” |
72 мм ± 1 мм |
97 мм ± 1 мм |
32 мм ± 1 мм |
| STM423-1310 |
G3/8” |
72 мм ± 1 мм |
97 мм ± 1 мм |
32 мм ± 1 мм |
| STM423-1315 |
G1/2” |
72 мм ± 1 мм |
96 мм ± 3 мм |
32 мм ± 1 мм |
| STM423-2520 |
G3/4’’ |
100 мм ± 1 мм |
122 мм ± 2 мм |
60 мм ± 1 мм |
| STM423-2525 |
G1’’ |
100 мм ± 2 мм |
122 мм ± 2 мм |
60 мм ± 1 мм |

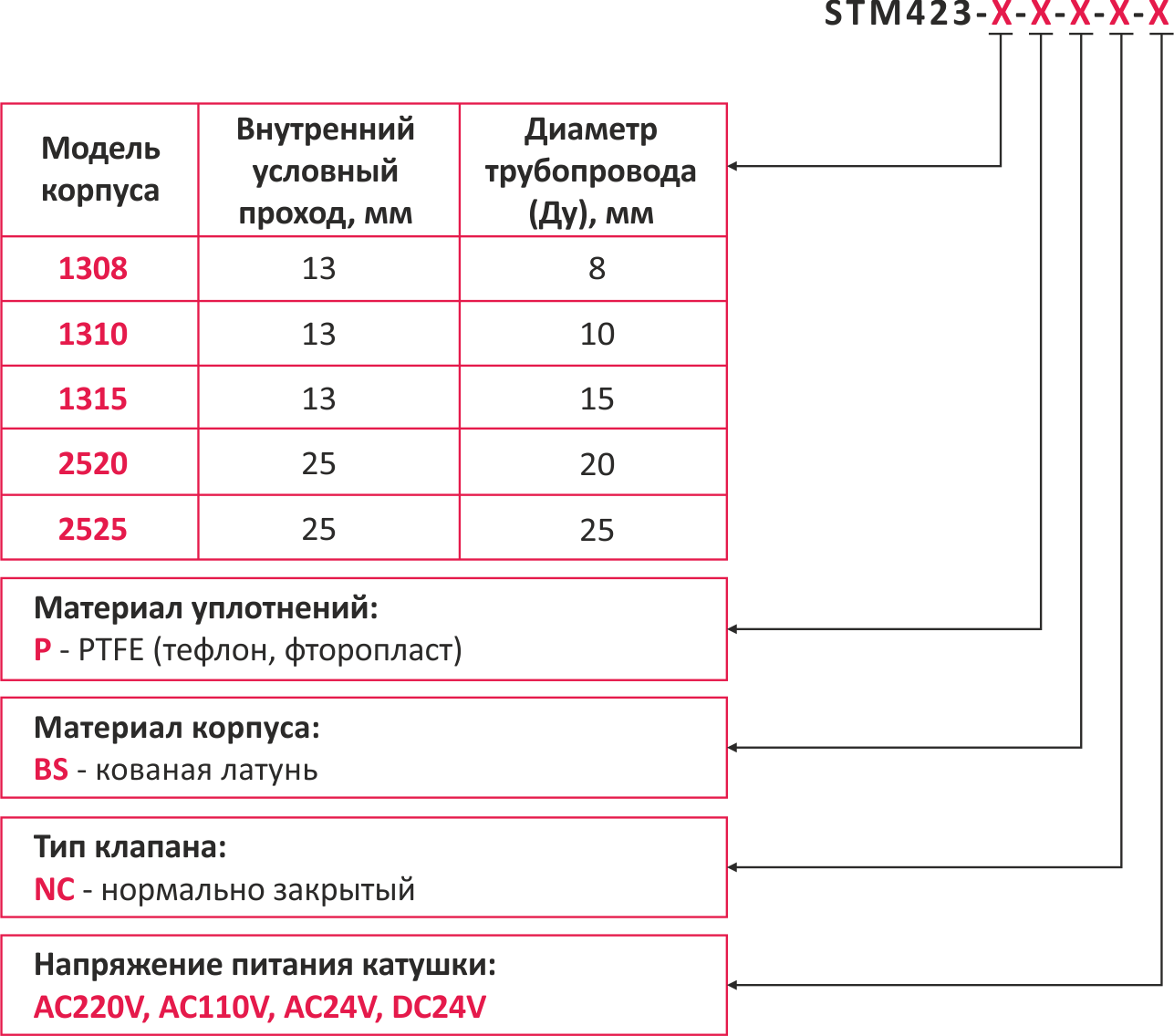

Обозначение при заказе соленоидных клапанов KIPVALVE STM423 для высоких температур:
Пример обозначения при заказе:
KIPVALVE STM423-2520-P-BS-NC-DC24V.
Вы заказали:
STM423 – клапан для высоких температур,
2520 – внутренний условный проход 25 мм, диаметр трубопровода 20 мм,
P – материал уплотнений PTFE,
BS – корпус из кованой латуни,
NC – нормально закрытый клапан,
DC24V – напряжение питания катушки 24 В постоянного тока
