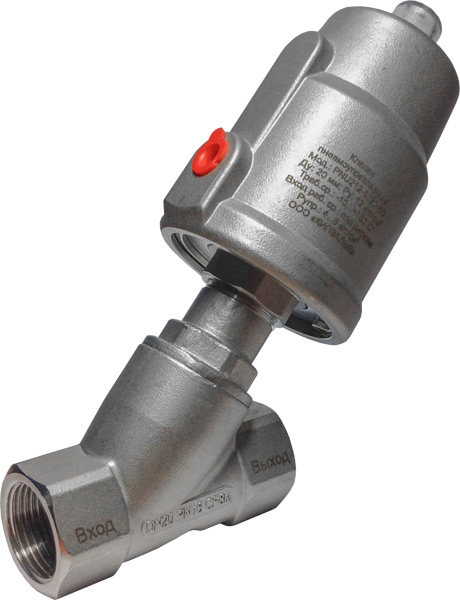

Основные технические характеристики серии PNU212:
| 2/2 ходовые пневмоуправляемые клапаны прямого действия PNU212 (далее клапаны) предназначены для дистанционного управления потоками жидкостей, пара или газов в различных технологических процессах.
Корпус клапана и его внутренние части выполнены из нержавеющей стали CF8M, а уплотнение седла из PTFE. Это позволяет использовать клапаны PNU212 как с нейтральными средами, так и с агрессивными.
Клапаны PNU212 применяются в системах подачи воздуха, масла, вязких жидкостей (не более 600 сСт), системах дозирования, парогенераторах, пастеризаторах и другом технологическом оборудовании.
|
 |
| Материал корпуса |
Нержавеющая сталь CF8M |
| Материал уплотнения седла |
PTFE |
| Тип клапана |
Нормально закрытый (NC) |
| Резьба порта управления |
G 1/8" |
| Управляющая среда |
Сжатый воздух (степень фильтрации 40 мкм) |
| Вход рабочей среды |
Под диском |
| Рабочая среда |
-10…+180 °C |
| Вязкость рабочей среды |
До 600 сСт |
| Температура окружающей среды |
-10…+60 °C |
Список модификаций клапанов серии PNU212:
| Модификация |
Номинальный
диаметр (Dn) |
Условный
проход (Ду) |
Резьбовое
присоединение |
Пропускная
способность (Kv) |
Рабочее
давление |
Давление
управления |
Диаметр
привода |
| PNU212-5010-40 |
10 мм |
13 мм |
G 3/8" |
3,8 м3/ч |
0…8 бар |
5,5…8 бар |
40 мм |
| PNU212-5010-50 |
0…12 бар |
50 мм |
| PNU212-5015-50 |
15 мм |
13 мм |
G 1/2" |
4,7 м3/ч |
0…12 бар |
5,5…8 бар |
50 мм |
| PNU212-5020-50 |
20 мм |
18 мм |
G 3/4" |
9,5 м3/ч |
0…12 бар |
6,5…8 бар |
50 мм |
| PNU212-5025-50 |
25 мм |
24 мм |
G 1" |
18,1 м3/ч |
0…8 бар |
50 мм |
| PNU212-5025-63 |
0…12 бар |
63 мм |
| PNU212-5032-80 |
32 мм |
31 мм |
G 1 1/4" |
23,1 м3/ч |
0…12 бар |
6,5…8 бар |
80 мм |
| PNU212-5040-80 |
40 мм |
35 мм |
G 1 1/2" |
32,9 м3/ч |
0…12 бар |
6,5…8 бар |
80 мм |
| PNU212-5050-80 |
50 мм |
45 мм |
G 2" |
52,9 м3/ч |
0…12 бар |
6,5…8 бар |
80 мм |
| PNU212-5065-90 |
65 мм |
61 мм |
G 2 1/2" |
82,6 м3/ч |
0…7 бар |
6,5…8 бар |
90 мм |

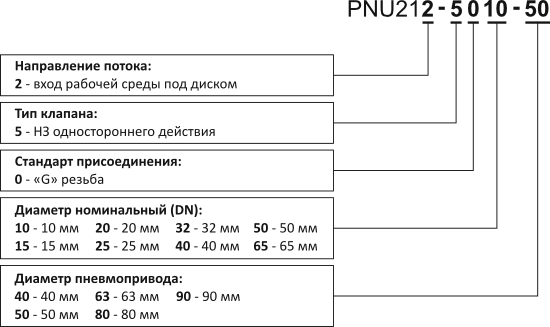

Расшифровка условного обозначения:
Конструкция и принцип действия:
Пневматическая схема клапанов
По своей конструкции клапаны PNU212 относятся к 2/2 клапанам с прямым пневматическим управлением:

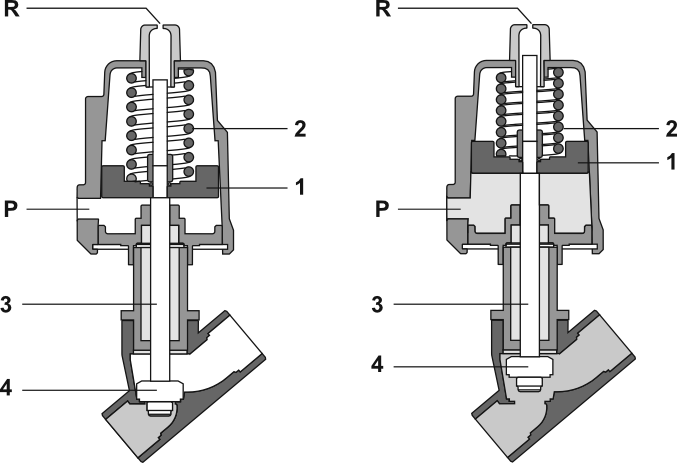

Принцип действия клапанов
При отсутствии управляющего давления поршень привода (1) под действием пружины сжатия (2) воздействует на шток (3) и поршень клапана (4) плотно прижимается к седлу и закрывает клапан.
При подаче управляющего давления в порт «P», поршень привода (1) перемещается вверх, вытесняя воздух из верхней полости привода через порт «R». Перемещаясь вверх поршень привода (1) преодолевает сопротивление пружины сжатия (2) перемещает шток (3) с поршнем клапана (4), тем самым открывает клапан.
При снятии управляющего давления клапан закрывается под действием пружины сжатия (2).

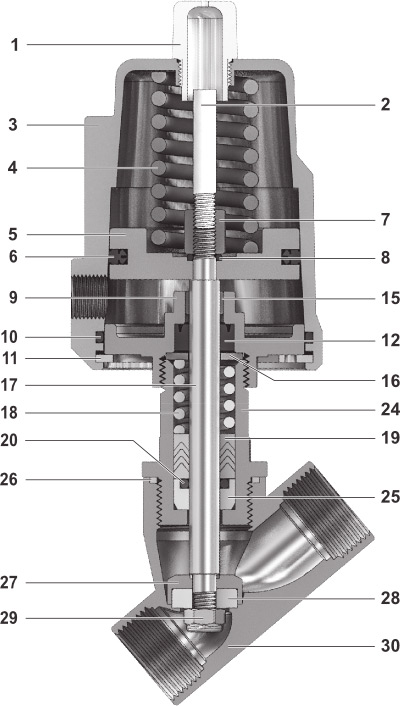

Спецификация материалов клапанов:
| № |
Деталь |
Материал |
| 1 |
Колпачок индикатора |
Поликарбонат |
| 2 |
Индикатор |
Нейлон |
| 3 |
Корпус привода |
Нерж. сталь CF8M |
| 4 |
Пружина поршня привода |
Сталь 65Г |
| 5 |
Поршень привода |
Алюминиевый сплав |
| 6 |
Уплотнение поршня привода |
NBR |
| 7 |
Гайка поршня |
Бронза |
| 8 |
Уплотнительное кольцо |
NBR |
| 9 |
Основание корпуса привода |
Нерж. сталь CF8M |
| 10 |
Уплотнение корпуса привода |
NBR |
| 11 |
Стопорное кольцо |
Нерж. сталь CF8M |
| 12 |
Уплотнительная манжета |
NBR |
| 15 |
Направляющая втулка |
Бронза |
| 16 |
Упорная шайба |
Бронза |
| 17 |
Шток |
Нерж. сталь CF8M |
| 18 |
Распорная пружина уплотнений |
Сталь 65Г |
| 19 |
Уплотнительные кольца |
PTFE |
| 20 |
Уплотнительное кольцо |
NBR |
| 24 |
Корпус штока |
Нерж. сталь CF8M |
| 25 |
Направляющая втулка |
PTFE |
| 26 |
Уплотнительное кольцо |
PTFE |
| 27 |
Поршень клапана |
Нерж. сталь CF8M |
| 28 |
Уплотнение седла |
PTFE |
| 29 |
Фиксирующая гайка |
Нерж. сталь CF8M |
| 30 |
Корпус клапана |
Нерж. сталь CF8M |
