Пневмораспределители KIPVALVE серии 5 с пневматическим управлением

Используются в таких системах, где нет возможности или недопустимо применять электрические сигналы для управления пневмораспределителями (например, при высокой влажности или при опасности поражения электрическим током).

Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".

Управление: Пневматическое, осуществляется путем подачи сжатого воздуха в порт управления (резьба G1/8"). В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.

Конструкция: Относятся к распределителям золотникового типа с прямым пневматическим управлением.

Функции переключения: Линейка пневмораспределителей KIPVALVE с пневмоуправлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.

Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:

• Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
• Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).

Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Общие технические характеристики распределителей KIPVALVE с пневмоуправлением

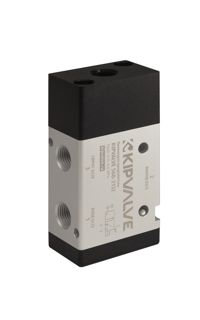

	Пневмораспределители 3/2 с пружинным возвратом, одностороннего управления, серия 5
	Модификация Присоединение Расход, Нл/мин Установка на плиту Фото, 3D модель, Чертеж (1) Вх/Вых Сброс Упр-е KIPVALVE 568-1132 Кодировка по системе AIRTAC 3A210-06 G1/8 G1/8 G1/8 582 нет KIPVALVE 568-2132 Кодировка по системе AIRTAC 3A210-06 G1/8 G1/8 G1/8 683 нет KIPVALVE 564-2132 Кодировка по системе AIRTAC 3A210-08 G1/4 G1/4 G1/8 779 нет KIPVALVE 563-3132 Кодировка по системе AIRTAC 3A310-10 G3/8 G3/8 G1/8 1470 нет (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

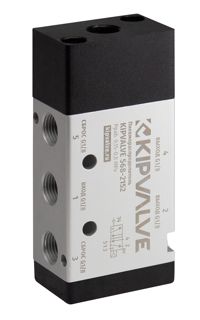

	Пневмораспределители 5/2 с пружинным возвратом, одностороннего управления, серия 5
	Модификация Присоединение Расход, Нл/мин Установка на плиту Фото, 3D модель, Чертеж (1) Вх/Вых Сброс Упр-е KIPVALVE 568-2152 Кодировка по системе AIRTAC 4A210-06 G1/8 G1/8 G1/8 683 G200 KIPVALVE 564-2152 Кодировка по системе AIRTAC 4A210-08 G1/4 G1/8 G1/8 779 G200 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

	Пневмораспределители 5/2 бистабильные, двухстороннего управления, серия 5
	Модификация Присоединение Расход, Нл/мин Установка на плиту Фото, 3D модель, Чертеж (1) Вх/Вых Сброс Упр-е KIPVALVE 568-2252 Кодировка по системе AIRTAC 4A220-06 G1/8 G1/8 G1/8 683 G200 KIPVALVE 564-2252 Кодировка по системе AIRTAC 4A220-08 G1/4 G1/8 G1/8 779 G200 KIPVALVE 563-3252 Кодировка по системе AIRTAC 4A220-08 G3/8 G3/8 G1/4 1460 G300 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

	Пневмораспределители 5/3, пружинный возврат, двухстороннего управления, закрытая центральная позиция серия 5
	Модификация Присоединение Расход, Нл/мин Установка на плиту Фото, 3D модель, Чертеж (1) Вх/Вых Сброс Упр-е KIPVALVE 568-2253С Кодировка по системе AIRTAC 4A220-06 G1/8 G1/8 G1/8 582 G200 KIPVALVE 564-2253С Кодировка по системе AIRTAC 4A220-08 G1/4 G1/8 G1/8 582 G200 KIPVALVE 563-3253С Кодировка по системе AIRTAC 4A220-08 G3/8 G3/8 G1/4 868 G300 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

	Плиты серии KIPVALVE G100
	Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж Цена, Руб. с НДС A B G100 2T 2 47 57 - G100 4T 4 85 95 - G100 5T 5 104 114 - G100 6T 6 123 133 - G100 8T 8 162 171 - G100 10T 10 199 209 -

	Плиты серии KIPVALVE G200
	Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж A B G200 2T 2 58 69 G200 4T 4 104 115 G200 6T 6 150 161 G200 8T 8 196 207 G200 10T 10 242 253

	Плиты серии KIPVALVE G300
	Модификация плиты Количество распределителей Размер, мм 3D модель, чертеж A B G300-2T 2 70 82   G300-4T 4 126 138 G300-5T 5 154 166 G300-6T 6 182 194 G300-8T 8 238 250 G300-10T 10 294 306

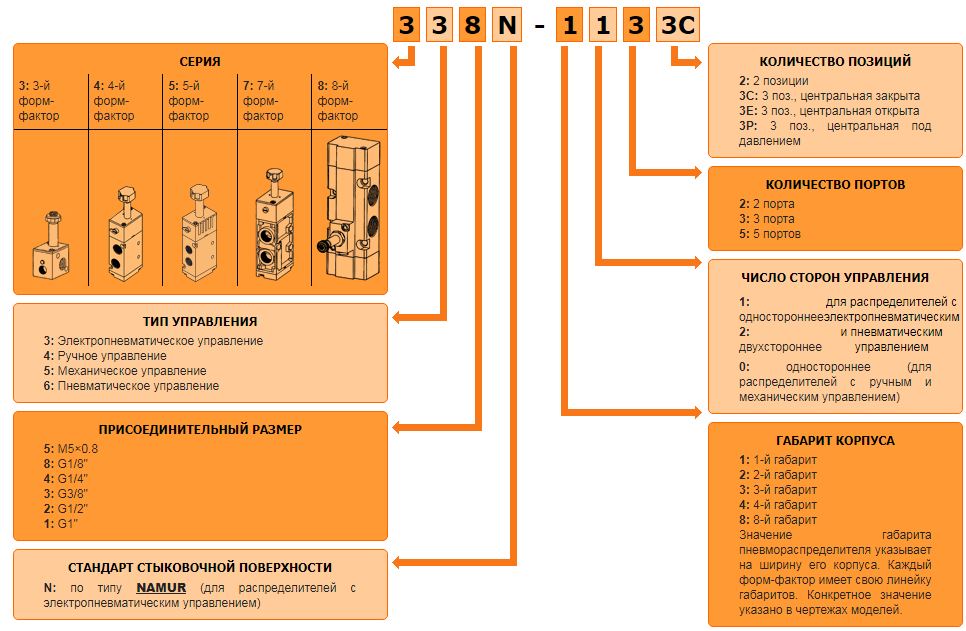

Расшифровка условного обозначения пневмораспределителей KipValve

Пример расшифровки - 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
