Пневмораспределители KIPVALVE серии 5 с ручным управлением

Используются в случаях когда необходимо локальное управление исполнительными механизмами в ручном режиме.

Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".

Управление: Ручное, осуществляется путем переключения рукоятки распределителя. В зависимости от модификации, распределители имеют рукоятку с фиксацией или с пружинным возвратом.

Конструкция: Относятся к распределителям золотникового типа с прямым ручным управлением.

Функции переключения: Линейка пневмораспределителей KIPVALVE с ручным управлением включает в себя все самые распространенные функции переключения для 5-ти линейных распределителей.

Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:

• Боковой монтаж на плоскость (через сквозные отверстия в корпусе).
• Монтаж на передней панели щита (через отверстие 22 мм, фиксируется гайкой на рукоятке).

Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

Общие технические характеристики пневмораспределителей KIPVALVE

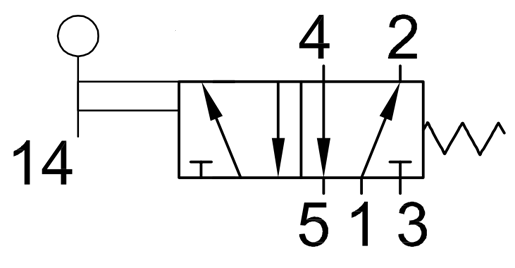

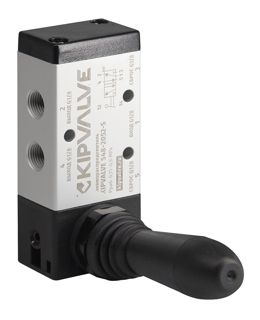

	Пневмораспределители 5/2 с пружинным возвратом, без фиксации, серия 5
	Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1) Вх/Вых Сброс KIPVALVE 548-2052-S Кодировка по системе AIRTAC 4H210-06-S G1/8 G1/8 684 KIPVALVE 544-2052-S Кодировка по системе AIRTAC 4H210-08-S G1/4 G1/8 776 KIPVALVE 543-3052-S Кодировка по системе AIRTAC 4H310-10-S G3/8 G1/4 1460 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

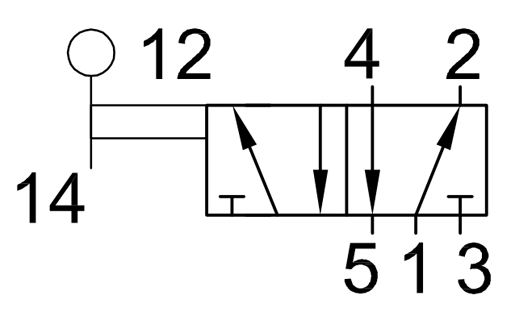

	Пневмораспределители 5/2 бистабильные, с фиксацией, серия 5
	Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1) Вх/Вых Сброс KIPVALVE 548-2052-L Кодировка по системе AIRTAC 4H210-06-L G1/8 G1/8 684 KIPVALVE 544-2052-L Кодировка по системе AIRTAC 4H210-08-L G1/4 G1/8 776 KIPVALVE 543-3052-L Кодировка по системе AIRTAC 4H310-10-L G3/8 G1/4 1460 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

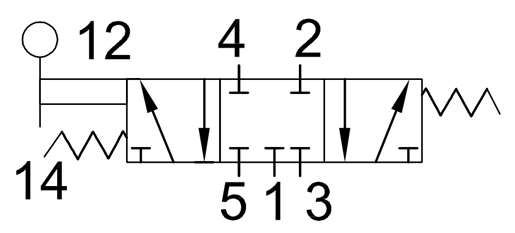

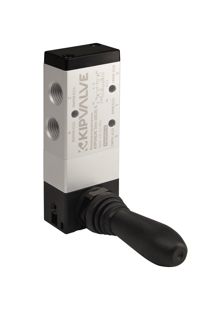

	Пневмораспределители 5/3 с пружинным возвратом, с ЗЦП, без фиксации, серия 5
	Модификация Присоединение Расход, Нл/мин (м3/ч) Фото, 3D модель, Чертеж (1) Вх/Вых Сброс KIPVALVE 544-2053C-S Кодировка по системе AIRTAC 4H230C-08-S G1/4 G1/8 776 KIPVALVE 548-2053C-S Кодировка по системе AIRTAC 4H230C-08-S G1/8 G1/8 684 KIPVALVE 543-3053C-S Кодировка по системе AIRTAC 4H230C-08-S G3/8 G1/4 868 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

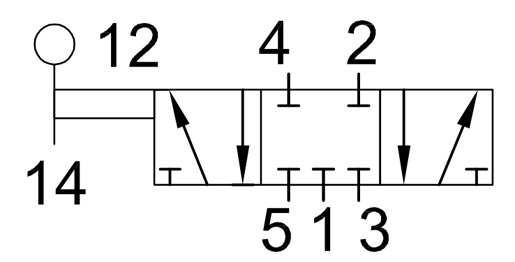

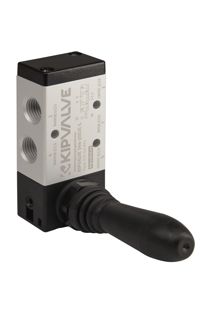

	Пневмораспределители 5/3 бистабильные, с ЗЦП, с фиксацией, серия 4
	Модификация Присоединение Расход, Нл/мин Фото, 3D модель, Чертеж (1) Вх/Вых Сброс KIPVALVE 544-2053C-L Кодировка по системе AIRTAC 4H230C-08-L G1/4 G1/8 776 KIPVALVE 548-2053C-L Кодировка по системе AIRTAC 4H230C-08-L G1/8 G1/8 684 KIPVALVE 543-3053C-L Кодировка по системе AIRTAC 4H230C-08-L G3/8 G1/4 868 (1) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.

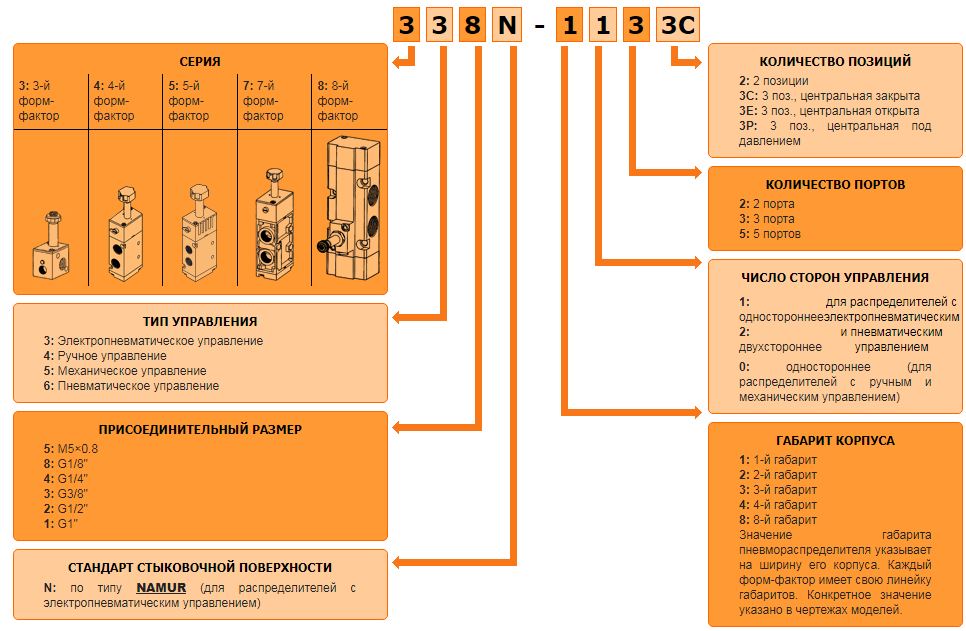

Расшифровка условного обозначения пневмораспределителей Kipvalve

Пример расшифровки - 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
