ОВЕН КДТС (парные комплектные датчики температуры) предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п. Принцип работы узлов и систем учета тепла основан на непрерывном измерении разницы температур в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя.
Комплектные термопреобразователи ОВЕН КДТС измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.
Преимущества ОВЕН КДТС
- Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
- Имеют различные варианты исполнения.
- Проходят контроль заводского ОТК и первичную поверку.
- Межповерочный интервал – 4 года, что соответствует среднему межповерочному интервалу большинства теплосчетчиков и узлов учета.
Применение ОВЕН КДТС
Области применения ОВЕН КДТС: ЖКХ – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.
Документация
Руководство по эксплуатации КДТС
Краткое руководство КДТС

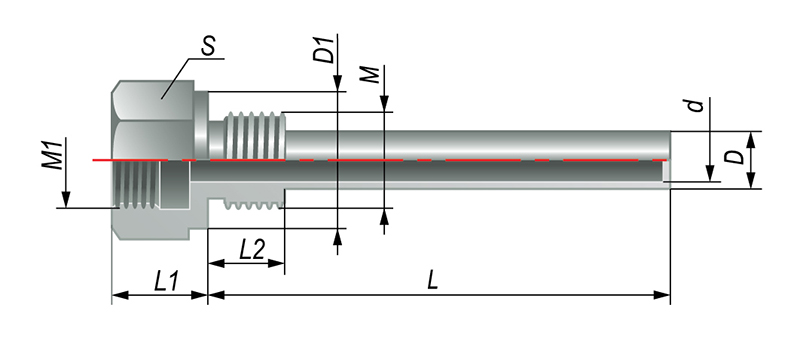

Гильзы защитные ГЗ для КДТС
|
Обозначение
|
Py, МПа
|
М1 (Х), мм
|
М, мм
|
L1,мм
|
L,мм
|
|
ГЗ.16.Х.1.L
|
16
|
1 – М20×1,5
2 – М27×2
3 – G1/2
4 – R1/2
5 – М33×2
6 – G3/4
7 – М16×1,5
|
М20×1,5
(для хх5)
|
20
|
60,
80,
100,
120,
160,
200,
250
|
|
ГЗ.16.Х.3.L
|
20
|
|
ГЗ.16.Х.7.L
|
G1/2
(для хх5)
|
По запросу
|
|
ГЗ.25.Х.1.L
|
25
|
20
|
|
ГЗ.25.Х.3.L
|
М16×1,5
(для хх4)
|
20
|
|
ГЗ.25.Х.7.L
|
По запросу
|
Конструктивные исполнения бобышек ОВЕН Б.Х
|
Конструктивное исполнение
|
Тип бобышки
|
Модель
(обозначение)
|
М, мм
|
L1, мм
|
Материал
|
|
|
прямая
|
Б.П.16×1,5.L1.1
Б.П.16×1,5.L1.2
|
М16×1,5
(для хх4)
|
40,
50,
55,
60,
80,
90,
100
|
1 – сталь 20
2 – сталь 12Х18Н10Т
|
|
Б.П.20×1,5.L1.1
Б.П.20×1,5.L1.2
|
М20×1,5
(для хх5)
|
|
Б.П.G1/2.L1.1
Б.П.G1/2.L1.2
|
G1/2
(для хх5)
|
|
|
угловая
|
Б.У.20×1,5.L1.1
Б.У.20×1,5.L1.2
|
М20×1,5
(для хх5)
|
|
Б.У.G1/2.L1.1
Б.У.G1/2.L1.2
|
G1/2
(для хх5)
|
Конструктивное исполнение

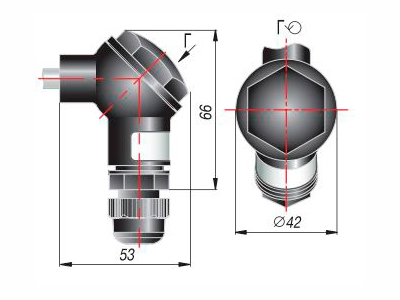

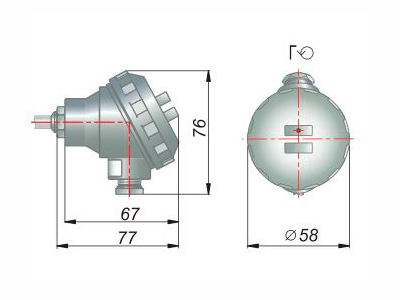

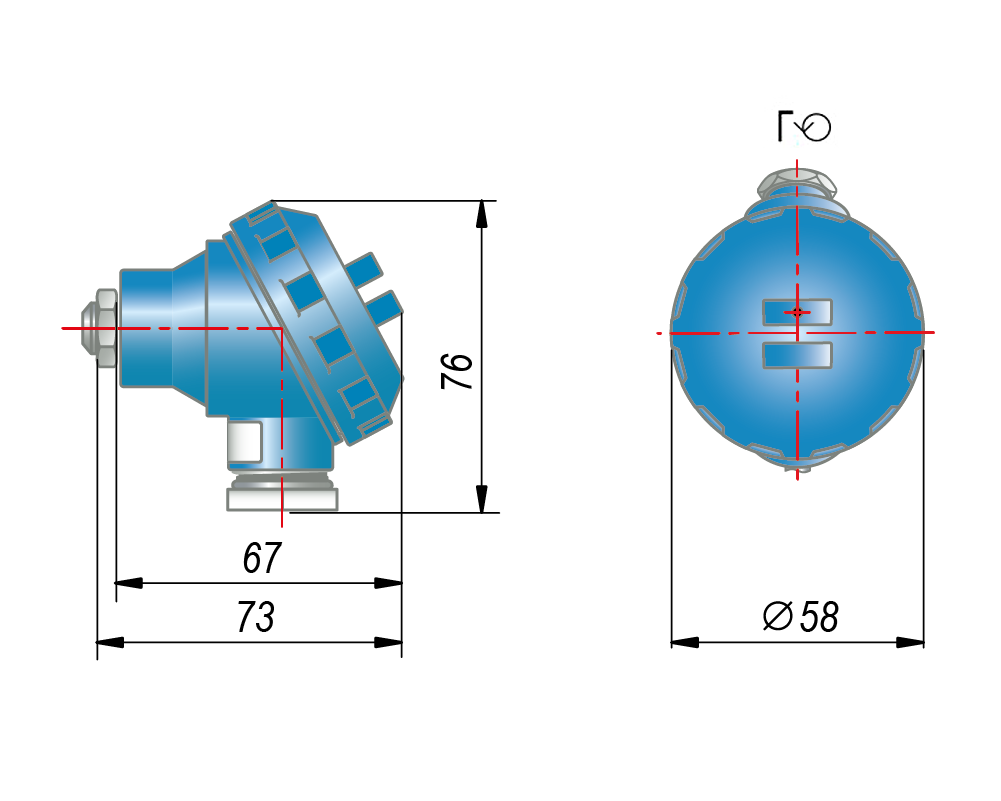

Конструктивные исполнения коммутационных головок
|
|
|
|
|
Кабельный ввод М20×1,5
|
Кабельный ввод М16×1,5
|
Кабельный ввод М14×1
|
|
Диаметр подключаемого кабеля
до 10 мм
|
Диаметр подключаемого кабеля
до 8 мм
|
Диаметр подключаемого кабеля
до 8 мм
|
Конструктивное исполнение датчиков
|
|

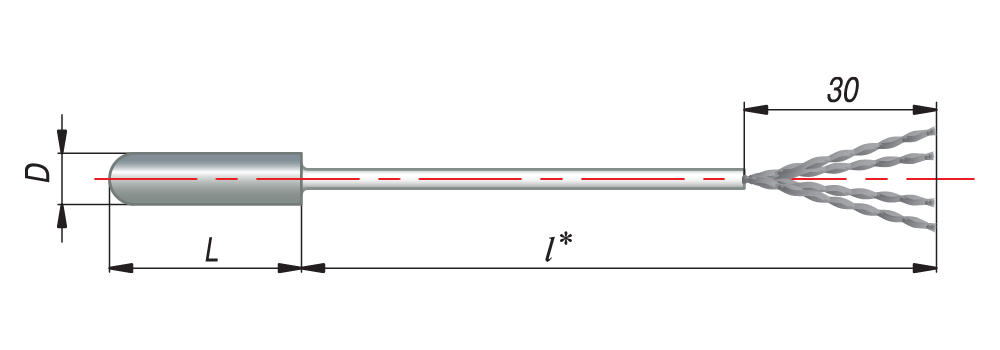

014
|
ХХ4
с кабельным выводом
|
D = 5 мм
|
-
|
сталь
12Х18Н10Т
|
40, 45
|
|
|

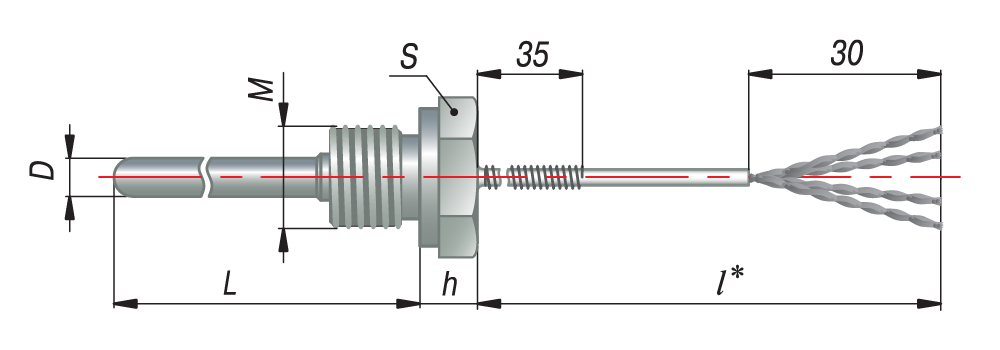

054
|
D = 6 мм
S = 22 мм
h = 9 мм
|
М = 16×1,5 мм
(стандарт)
M = 12×1,5 мм
|
60
|
|
|

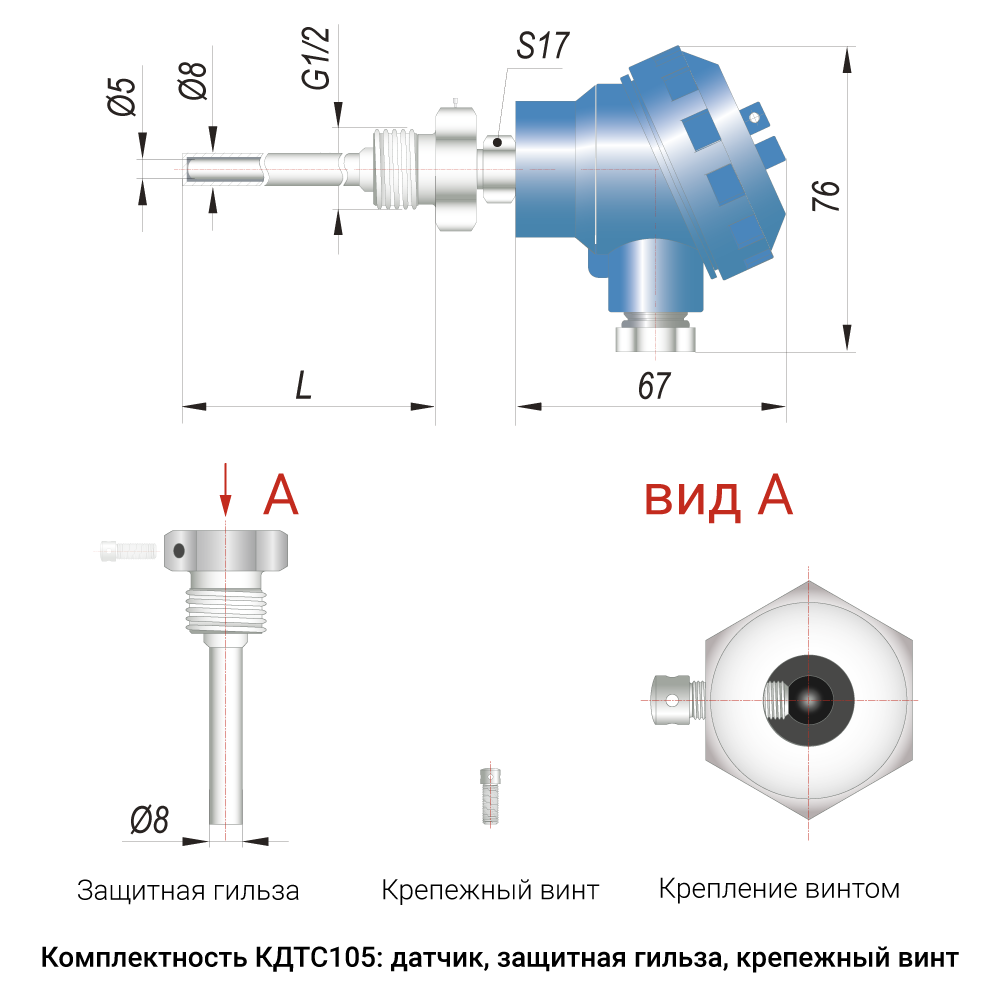

105
|
ХХ5
с коммутационной головкой
|
D = 8 мм
S = 27 мм
В комплекте
с гильзой
|
G1/2 (стандарт)
M = 20×1,5 мм
|
60, 80,
120, 160,
180, 200
|
|
|

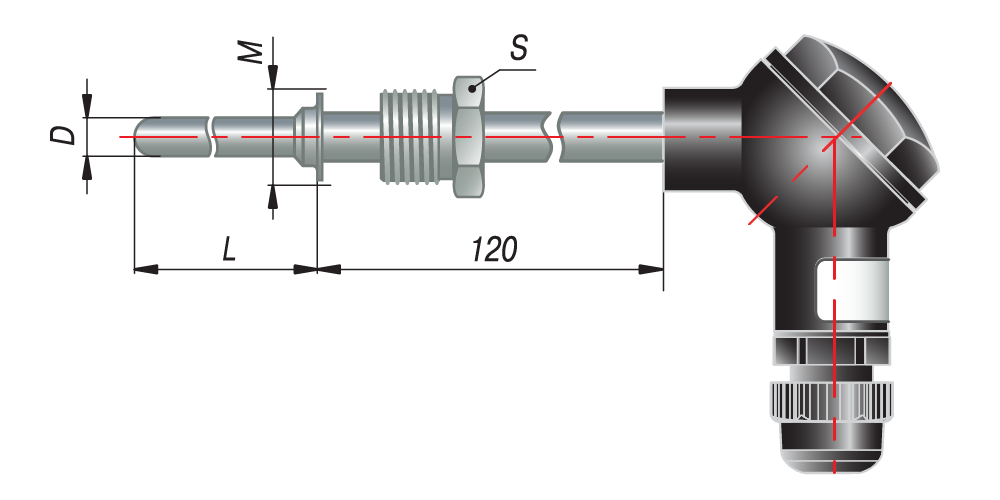

035
|
D = 8 мм
S = 27 мм
|
M = 20×1,5 мм
(стандарт)
G1/2
|
|
045
|
D = 10 мм
S = 27 мм
|
|
145
|
D = 6 мм
S = 27 мм
|
Примечание.
Датчики 014 и 054 с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода:
- для РТ100 – не более 0,2 м
- для РТ500 – не более 1,5 м
- для РТ1000 – не более 3 м
Обозначение при заказе
Обозначение при заказе для КДТСхх4 с кабельным выводом
Пример обозначения при заказе: ОВЕН КДТС054-Pt100.В4.60/1,5
Это означает, что изготовлению подлежит комплект термопреобразователей сопротивления КДТС конструктивного исполнения 054, НСХ преобразователей Pt100, класс допуска В, с четырехпроводной схемой подключения, длиной монтажной части 60 мм, длиной кабельных выводов 1,5 м.
Обозначение при заказе для КДТСхх5 с коммутационной головкой
Пример обозначения при заказе: ОВЕН КДТС045-Pt1000.А4.120
Это означает, что изготовлению подлежит комплект термопреобразователей сопротивления КДТС конструктивного исполнения 045, НСХ преобразователей Pt1000, класс допуска А, с четырехпроводной схемой подключения, длиной монтажной части 120 мм, с пластмассовой коммутационной головкой.
Технические характеристики
|
Наименование
|
Значение
|
|
Исполнение
|
КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145
|
|
Диапазон измеряемых температур, °C
|
0…150
|
|
Диапазон измерения разности температур, °C
|
от 3 до 150
|
|
Номинальная статическая характеристика
|
Pt100, Pt500, Pt1000
|
|
Степень защиты от влаги и пыли
|
КДТС014
|
IP67
|
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145
|
IP54
|
|
Схема соединения проводников
|
Pt100
|
4-проводная
|
|
Pt500, Pt1000
|
2-, 4-проводная
|
|
Устойчивость к вибрации
|
КДТС014
|
Группа N1 по ГОСТ Р 52931
|
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145
|
Группа N2 по ГОСТ Р 52931
|
|
Класс допуска
|
А или В
|
|
Относительная погрешность при измерения разности температур, %
|
δt, = (0,5 + 3tmin/t)
|
|
Группа и вид климатического исполнения
|
С4, Р2
|
|
Материал защитной арматуры
|
12Х18Н10Т
|
|
