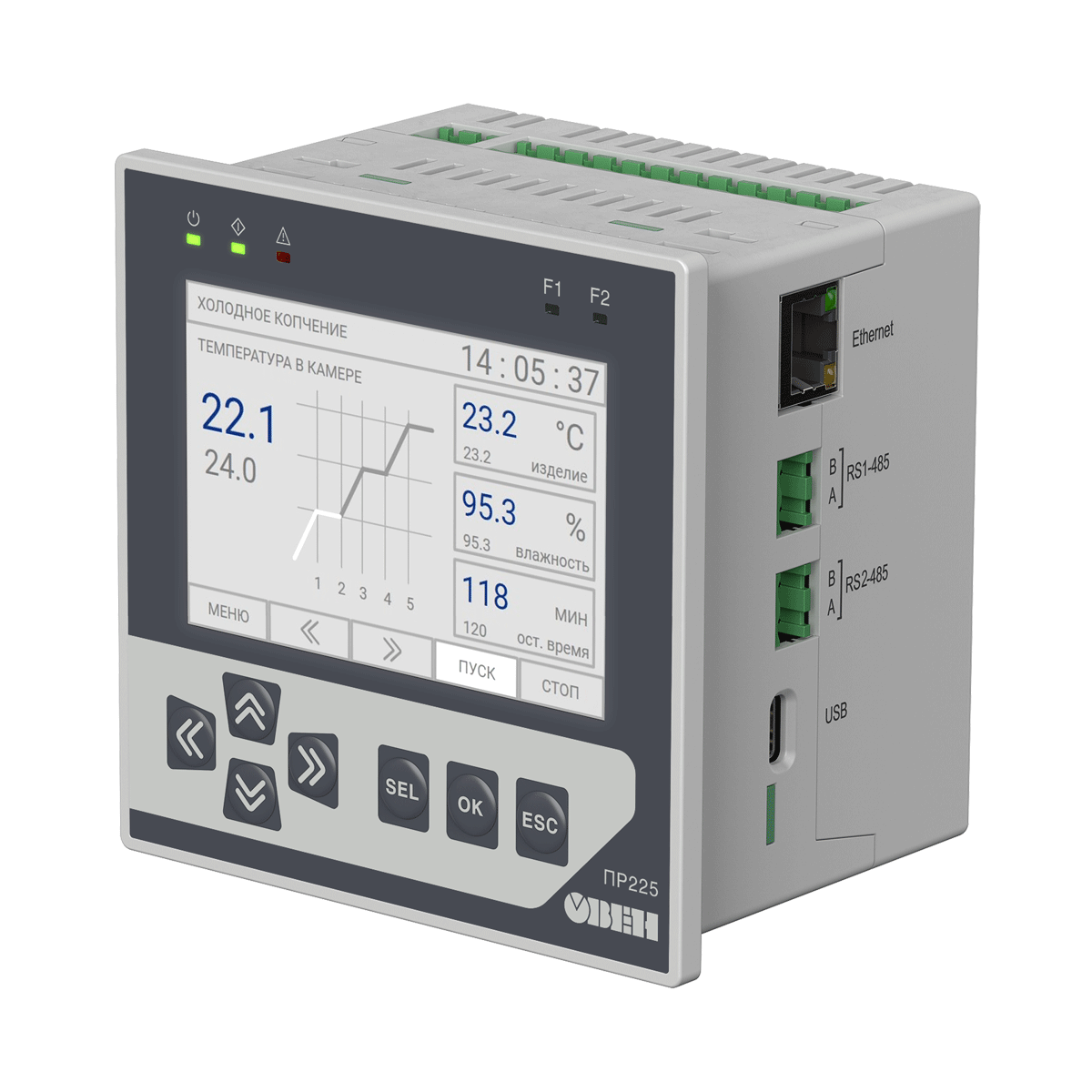

ОВЕН ПР225 программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet
ПР225 – новое программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.
Графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.
Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
HMI: графический экран и кнопки
Графический цветной экран с диагональную 3,5“, 320×480
7 механических кнопок с возможностью пользовательской настройки
Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
Прямой доступ в облачный сервис OwenCloud
Подключение к ПК для конфигурирования и записи программы
Настройка в Owen Configurator
Визуализация процессов с помощью панелей оператора и SCADA
Увеличение входов-выходов с помощью модулей Мх210
До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
Интеграция в SCADA-системы
Визуализация процессов с помощью панелей оператора
Увеличение входов-выходов с помощью модулей Мх110
Управление внешними устройствами: ПЧВ, датчики и др.
Подключение к ПК для конфигурирования и записи программы
Конструктивные особенности
Щитовое исполнение 100×100×72
Съемные клеммники – для удобства монтажа
Быстрая замена батарейки
Эксплуатация
2 модификации по питанию: =24 и ~230 В
Работа в неотапливаемых помещениях: -20...+55 ºС
Конфигурирование и запись программы через USB, Ethernet
Отличительные характеристики ПР225

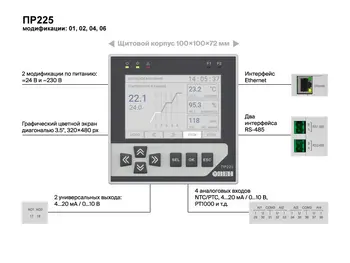

Модификации 01, 02, 03, 04

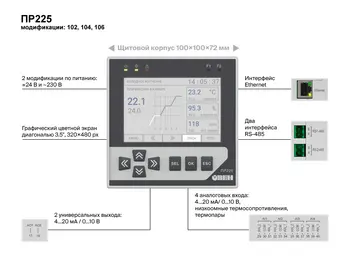

Модификации 102, 104, 106
Примеры применения
Управление вентиляцией
ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.
Управление автоклавом
ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.
Управление температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса
Программируемое реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5” позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.
Управление муфельной печью
ОВЕН ПР225 может применяться для управления муфельными печами разных объёмов. Щитовой тип корпуса позволяет выносить прибор на дверцу управляющего шкафа без необходимости применять панель оператора. Встроенный дисплей 3,5'' подходит для отображения параметров установки в реальном времени. Аналоговые входы с большим диапазоном измеряемых сигналов позволяют подключать термопары, способные измерять температуру до 1800 градусов. Наличие порта Ethernet делает возможным подключение прибора к OwenCloud или SCADA-системам для организации удалённого мониторинга показателей установки.
Управление коптильной
ОВЕН ПР225 применим для установок копчения разных типов. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Встроенные аналоговые входы способные обрабатывать сигналы низкоомных датчиков температуры и позволяют точно поддерживать необходимые условия в камере. Применение ОВЕН ПР225 снижает необходимость постоянного контроля состояний системы со стороны человека, а наличие порта Ethernet делает возможным подключения прибора к OwenCloud или SCADA-системам для организации удалённого мониторинга показателей.
Технические характеристики
Наименование
ПР225-230
ПР225-24
HMI
Тип дисплея (тип матрицы)
Графический (IPS LCD)
Количество отображаемых цветов
65535
Диагональ
3,5“
Разрешение
320 × 480 пикселей
Поддерживаемые языки
Русский, английский
Кнопки
7 механических кнопок (с возможностью программной пользовательской настройки)
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Датчики с выходом push-pull
Датчики с выходом n-p-n
Датчики с выходом p-n-p
Номинальное напряжение питания
~230 В
=24 В
Гальваническая развязка
Групповая, по 4 входа
Электрическая прочности изоляции
510 В
Номинальное напряжение питания
24 В
Гальваническая развязка
Групповая
Электрическая прочности изоляции
510 В
Аналоговые входы
Количество
4
Тип измеряемых сигналов
для модификаций 01, 02, 04, 06: Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
для модификаций 102, 104, 106: термопары (ГОСТ Р 8.585-2001), термосопротивления (ГОСТ 6651-2009), 4…20 мА, 0…10 В, NTC, PTC
Период обновления значений всех каналов, не более
1 мс
Работа в дискретном режиме
Да, =24 В
Гальваническая развязка
Отсутствует
Дискретные выходы
Количество
8 шт.
Тип
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р)
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95
3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)
-
0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)
Индивидуальная
Транзиторные (КТ)
Отсутствует
Электрическая прочность изоляции
Релейные (Р)
2300 В
Транзиторные (КТ)
-
Аналоговые выходы
Количество
2
Тип аналогового выхода
Универсальный: 4...20 мА / 0...10 В
Разрядность ЦАП
12 бит
Гальваническая развязка
Индивидуальная
Электрическая прочность изоляции
510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи
Modbus TCP
Режим работы
Master/Slave
Интерфейс RS-485 (1 или 2 шт. – выбирается при заказе)
Протокол связи
Modbus RTU/ASCII
Режим работы
Master/Slave
Функциональная схема прибора
Модификации 01, 02, 03, 04
Модификации 102, 104, 106
Габаритные и установочные размеры
Габаритные размеры ПР225
Установочные размеры ПР225
Схемы подключения программируемого реле ПР225
Схемы подключения к дискретным входам
Подключение дискретных датчиков =24 В
Подключение дискретных датчиков ~220 В
Схема подключения
Схемы подключения к аналоговым входам (дискретный режим)
Схема подключения к универсальным входам, работающим в дискретном режиме, датчиков типа «сухой контакт»
Схема подключения к универсальным входам, работающим в дискретном режиме, трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Схемы подключения к аналоговым входам (аналоговый режим)
Подключение ТС к аналоговому входу
Подключение датчиков с выходом в виде тока
Подключение датчиков с выходом в виде напряжения
Подключение резистивных датчиков
Подключение низкоомных резистивных датчиков
Подключение термопар
Схема подключения датчиков с выходными сигналами постоянного напряжения и 0…1 В и 0…10 В
Схема подключения датчиков с выходным сигналом силы тока постоянного напряжения 0…20 мА и 4…20 мА
Подключение дискретных датчиков
Схемы подключения к дискретным выходам
Схема подключения ВЭ типа «Р»
Подключение нагрузки к выходу типа «КТ»
Схемы подключения к аналоговым выходам
Подключение аналогового выхода, находящегося в режиме источника тока (сопротивление нагрузки для режима работы выхода 4…20 мА должно быть не более 600 Ом)
Подключение аналогового выхода, находящегося в режиме источника напряжения (сопротивление нагрузки для режима работы выхода 0…10 В должно быть не менее 1 кОм)
Модификации программируемого реле ПР225
Модификация
Питание, В
Входы
Выходы
RS-485
Ethernet
DI
AI
DO
AO
ПР225-24.1208.01.1.0
24
8 (24 В)
4 (ДАТ)
8 Р
0
1
0
ПР225-24.1208.01.2.0
24
8 (24 В)
4 (ДАТ)
8 Р
0
2
0
ПР225-230.1208.01.1.0
~230
8 (230 В)
4 (ДАТ)
8 Р
0
1
0
ПР225-230.1208.01.2.0
~230
8 (230 В)
4 (ДАТ)
8 Р
0
2
0
ПР225-24.1210.02.1.0
24
8 (24 В)
4 (ДАТ)
8 Р
2АУ
1
1
ПР225-24.1210.02.2.0
24
8 (24 В)
4 (ДАТ)
8 Р
2АУ
2
1
ПР225-230.1210.02.1.0
~230
8 (230 В)
4 (ДАТ)
8 Р
2АУ
1
1
ПР225-230.1210.02.2.0
~230
8 (230 В)
4 (ДАТ)
8 Р
2АУ
2
1
ПР225-24.1208.04.1.0
24
8 (24 В)
4 (ДАТ)
8 Р
0
1
1
ПР225-24.1208.04.2.0
24
8 (24 В)
4 (ДАТ)
8 Р
0
2
1
ПР225-230.1208.04.1.0
~230
8 (230 В)
4 (ДАТ)
8 Р
0
1
1
ПР225-230.1208.04.2.0
~230
8 (230 В)
4 (ДАТ)
8 Р
0
2
1
ПР225-24.1210.06.1.0
24
8 (24 В)
4 (ДАТ)
4Р, 4КТ
2АУ
1
1
ПР225-24.1210.06.2.0
24
8 (24 В)
4 (ДАТ)
4Р, 4КТ
2АУ
2
1
ПР225-230.1210.06.1.0
~230
8 (230 В)
4 (ДАТ)
4Р, 4КТ
2АУ
1
1
ПР225-230.1210.06.2.0
~230
8 (230 В)
4 (ДАТ)
4Р, 4КТ
2АУ
2
1
ПР225-24.1210.102.1.0
24
8 (24 В)
4 (ТРМ)
8 Р
2АУ
1
1
ПР225-230.1210.102.1.0
~230
8 (230 В)
4 (ТРМ)
8 Р
2АУ
1
1
ПР225-24.1210.102.2.0
24
8 (24 В)
4 (ТРМ)
8 Р
2АУ
2
1
ПР225-230.1210.102.2.0
~230
8 (230 В)
4 (ТРМ)
8 Р
2АУ
2
1
ПР225-24.1208.104.1.0
24
8 (24 В)
4 (ТРМ)
8 Р
0
1
1
ПР225-230.1208.104.1.0
~230
8 (230 В)
4 (ТРМ)
8 Р
0
1
1
ПР225-24.1208.104.2.0
24
8 (24 В)
4 (ТРМ)
8 Р
0
2
1
ПР225-230.1208.104.2.0
~230
8 (230 В)
4 (ТРМ)
8 Р
0
2
1
ПР225-24.1210.106.1.0
24
8 (24 В)
4 (ТРМ)
4Р, 4КТ
2АУ
1
1
ПР225-230.1210.106.1.0
~230
8 (230 В)
4 (ТРМ)
4Р, 4КТ
2АУ
1
1
ПР225-24.1210.106.2.0
24
8 (24 В)
4 (ТРМ)
4Р, 4КТ
2АУ
2
1
ПР225-230.1210.106.2.0
~230
8 (230 В)
4 (ТРМ)
4Р, 4КТ
2АУ
2
1
Структура условного обозначения программируемого реле ПР225
Комплектация
Прибор ПР225 - 1 шт.
Краткое руководство по эксплуатации - 1 экз.
Паспорт и гарантийный талон - 1 экз.
Комплект клеммных соединителей - 1 экз.
Комплект крепежных элементов
Документация программируемого реле ПР225
Руководство
Руководство по эксплуатации ПР225
Руководство по эксплуатации (краткое) ПР225-24.1210.02.x.0
Руководство по эксплуатации (краткое) ПР225-24.1210.06.x.0
Руководство по эксплуатации (краткое) ПР225-24.1208.01.x.0
Руководство по эксплуатации (краткое) ПР225-24.1208.04.x.0
Руководство по эксплуатации (краткое) ПР225-230.1210.02.x.0
Руководство по эксплуатации (краткое) ПР225-230.1210.06.x.0
Руководство по эксплуатации (краткое) ПР225-230.1208.01.x.0
Руководство по эксплуатации (краткое) ПР225-230.1208.04.x.0
