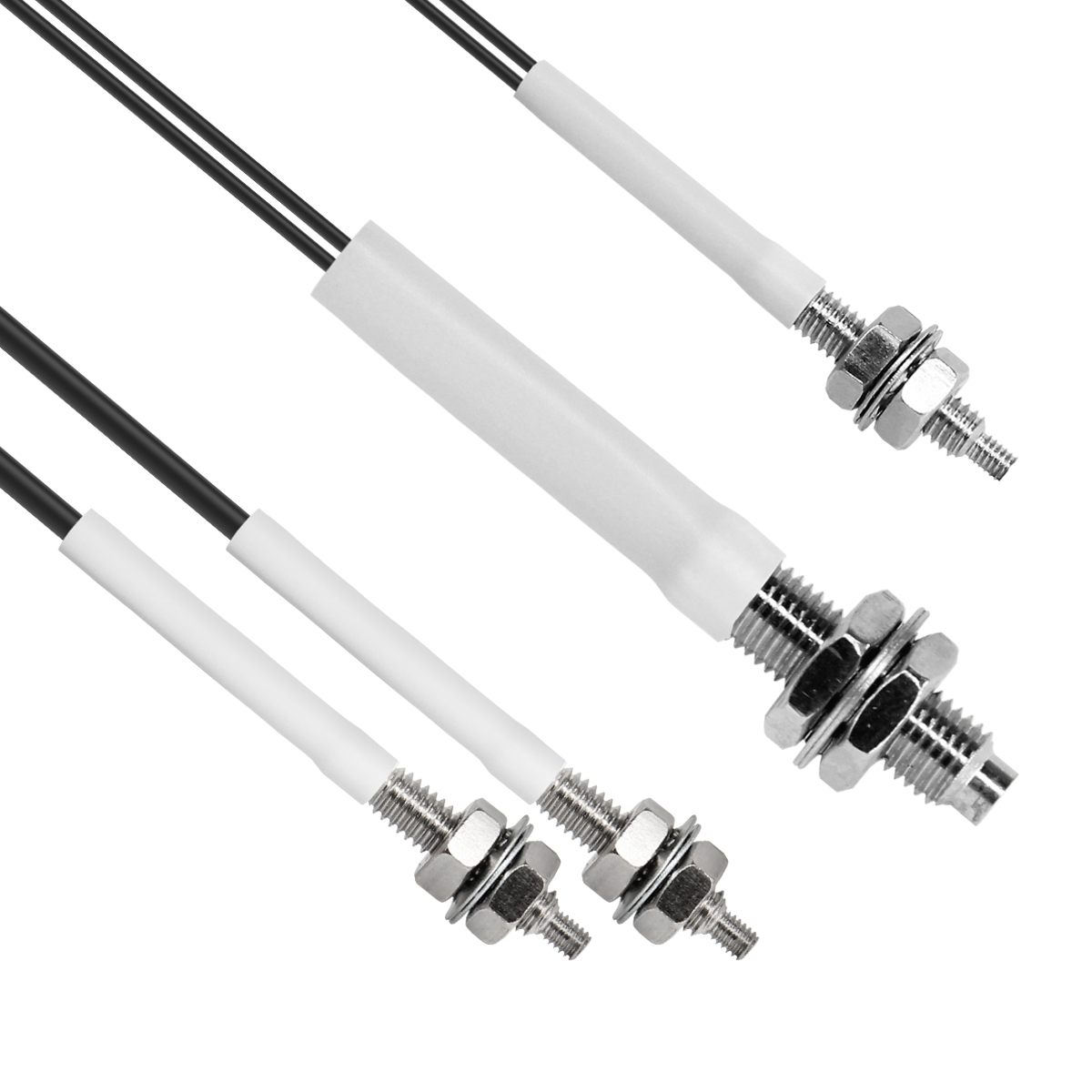

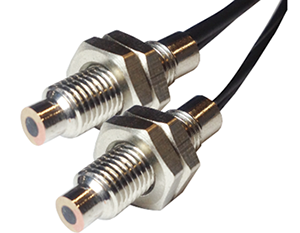

Описание и назначение оптоволоконных кабелей KIPPRIBOR серии OF:

Оптоволоконные кабели KIPPRIBOR серии OF предназначены для подключения к  оптоволоконным усилителям серии OF65. Кабель является средством передачи оптического сигнала между усилителем и зоной контроля. Серия OF включает в себя два типа кабелей: на отражение и на пересечение луча. На концах кабелей установлены головки для монтажа. Оптоволоконные кабели имеют большой ресурс работы, незначительное для работы затухание сигнала.

Датчики, построенные на основе оптоволоконных кабелей, не имеют непосредственного контакта с объектом контроля и применяются на производственных линиях, в станках и аппаратах.

Оптоволоконные кабели серии OF




Технические характеристики оптоволоконных кабелей KIPPRIBOR серии OF:

Параметр

Значение

 Модификация

OFM4-TR0015.1M

OFM4-TR0015.2M

OFM4-DR0002.1M

OFM4-DR0002.2M

OFM6-TR0020.1M

OFM6-TR0020.2M

OFM6-DR0006.1M

OFM6-DR0006.2M

 Длина кабеля

1 м

2 м

1 м

2 м

1 м

2 м

1 м

2 м

 Диаметр установочной  головки

4 мм

6 мм

 Тип кабеля

На пересечение

На отражение

На пересечение

На отражение

 Номинальное расст.  срабатывания, Sn*

150 мм

20 мм

200 мм

65 мм

 Диаметр кабеля

2,2 мм

1 мм

2,2 мм

2,2 мм

 Мин. размер обнаруживаемого объекта

4 мм

 Минимальный радиус изгиба

25 мм

 Температура эксплуатации

-10…+50°С (без конденсации влаги)

*Sn – расстояние срабатывания конкретного кабеля, измеренное при номинальных значениях температуры, напряжения питания усилителя и определенных условиях монтажа. Реальное расстояние срабатывания может значительно отличаться от номинального в зависимости от условий эксплуатации и свойств контролируемых объектов.


Таблица выбора оптоволоконных кабелей KIPPRIBOR серии OF:

Габаритный чертеж

Тип

Модификация

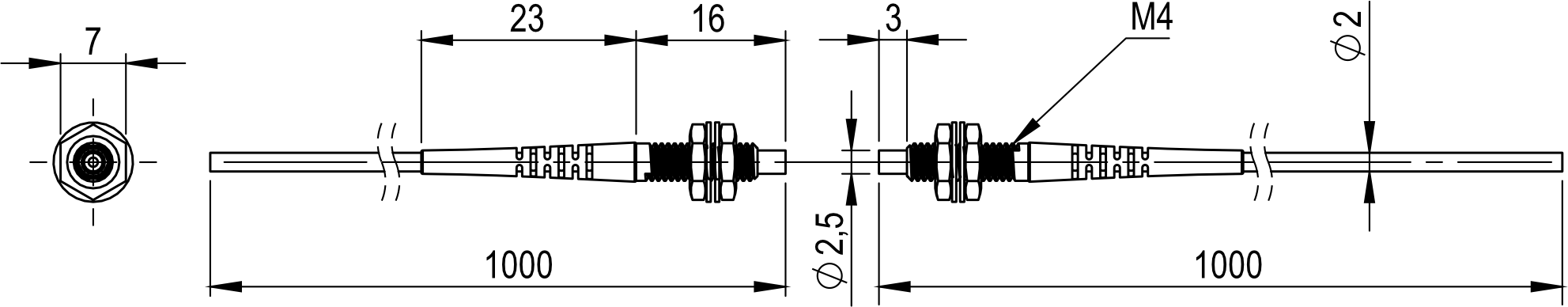

Чертеж OFM4-TR0015.1M



На пересечение

OFM4-TR0015.1M

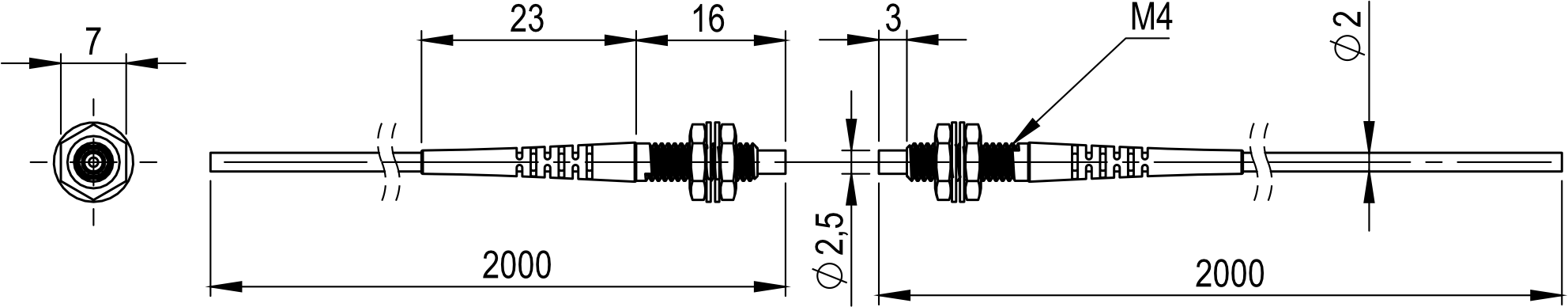

Чертеж OFM4-TR0015.2M



OFM4-TR0015.2M

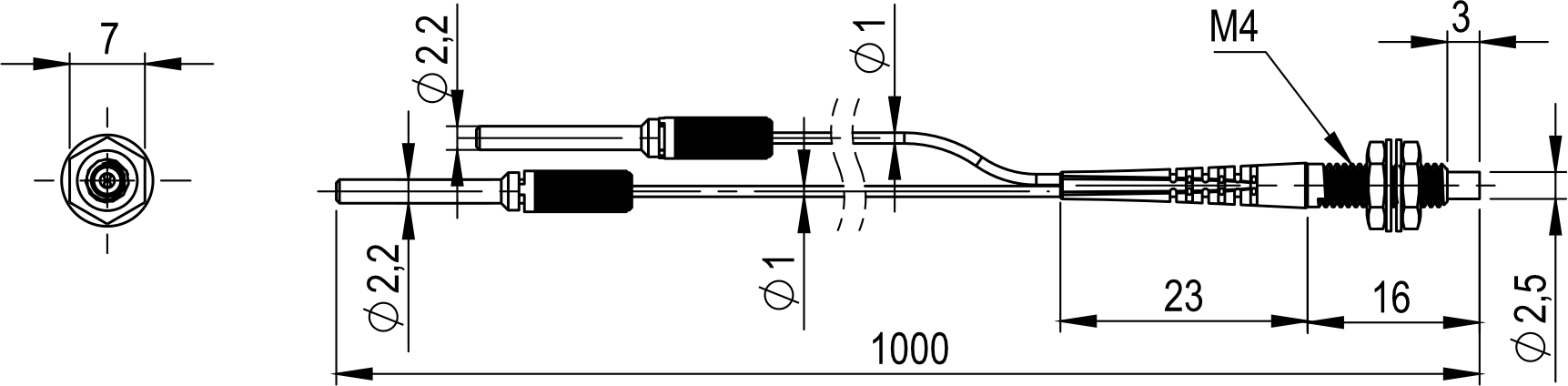

Чертеж OFM4-DR0002.1M



На отражение

OFM4-DR0002.1M

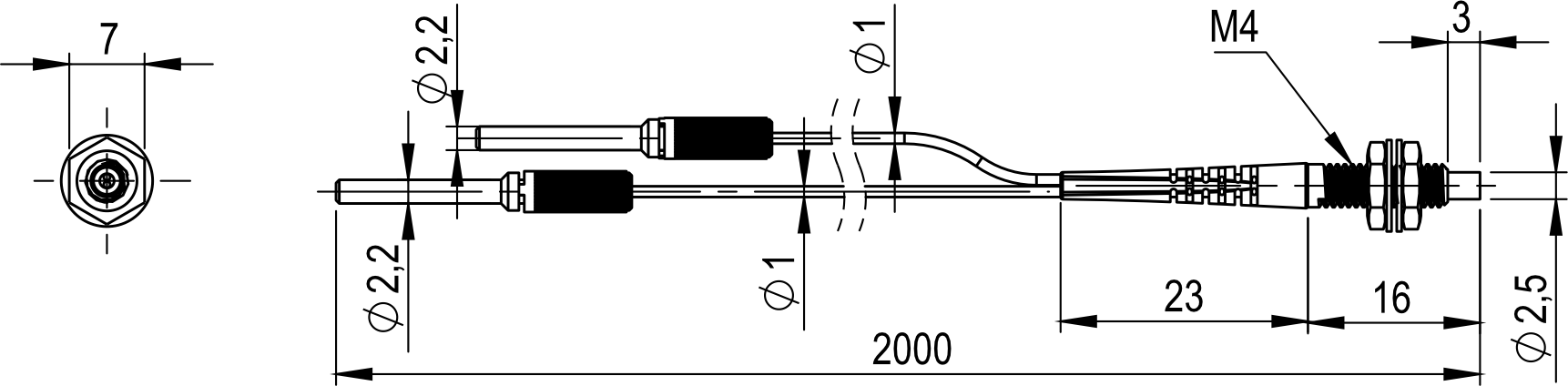

Чертеж OFM4-DR0002.2M



OFM4-DR0002.2M

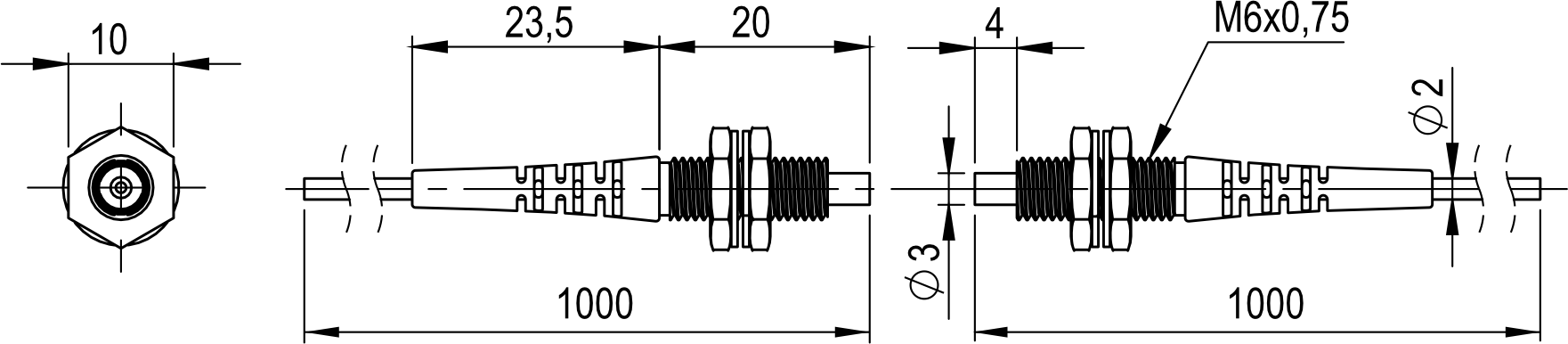

Чертеж OFM6-TR0020.1M



На пересечение

OFM6-TR0020.1M

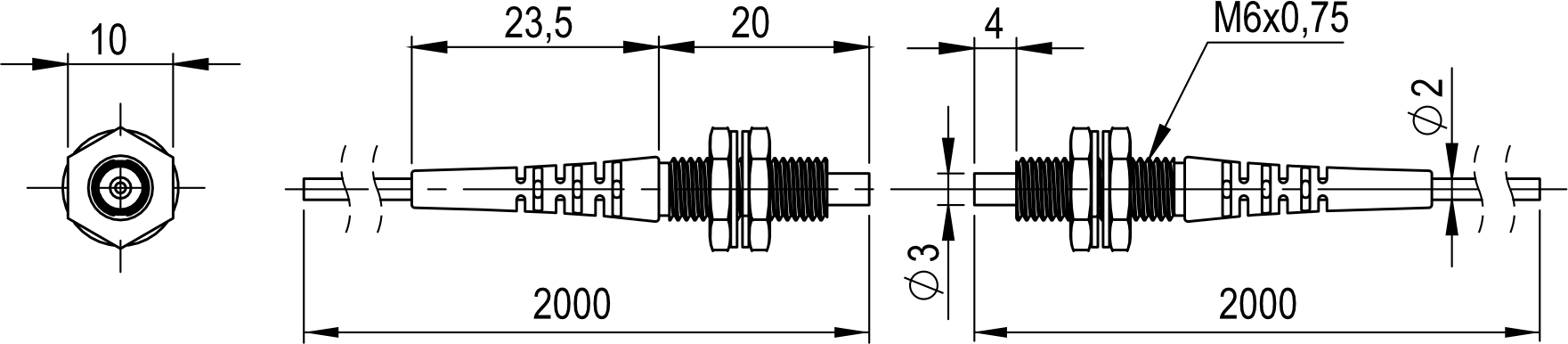

Чертеж OFM6-TR0020.2M



OFM6-TR0020.2M

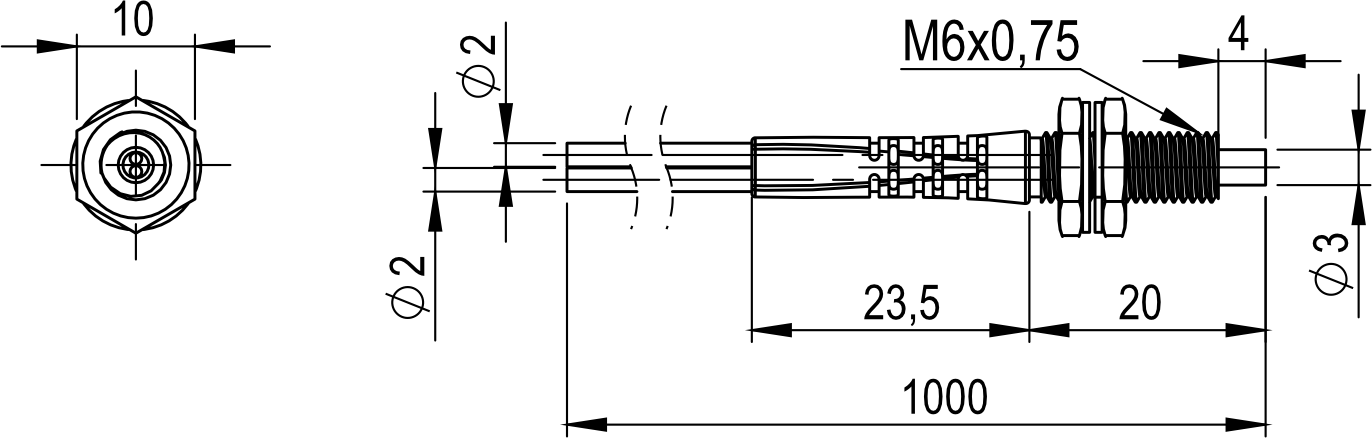

Чертеж OFM6-DR0006.1M



На отражение

OFM6-DR0006.1M

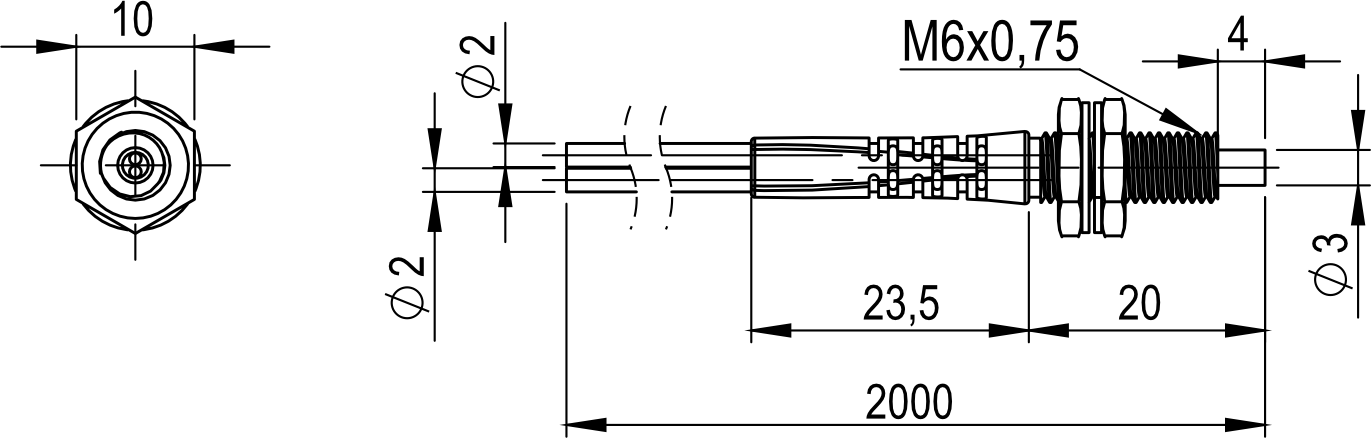

Чертеж OFM6-DR0006.2M



OFM6-DR0006.2M


Конструктивные особенности оптоволоконных кабелей KIPPRIBOR серии OF:

Поставка оптоволоконных кабелей осуществляется в состоянии, готовом к эксплуатации. Однако, если возникает необходимость подрезки кабеля, следует пользоваться специальным инструментом.

ВНИМАНИЕ!

  • При монтаже кабелей будьте предельно аккуратны. Изгиб кабелей с радиусом меньше минимального, заломы, деформации могут привести к выходу кабеля из строя!
  • На концы кабелей OFM4-DR0002.2M установлены наконечники для подключения к слотам усилителя. На кабелях этой модификации подрезка не может быть выполнена.

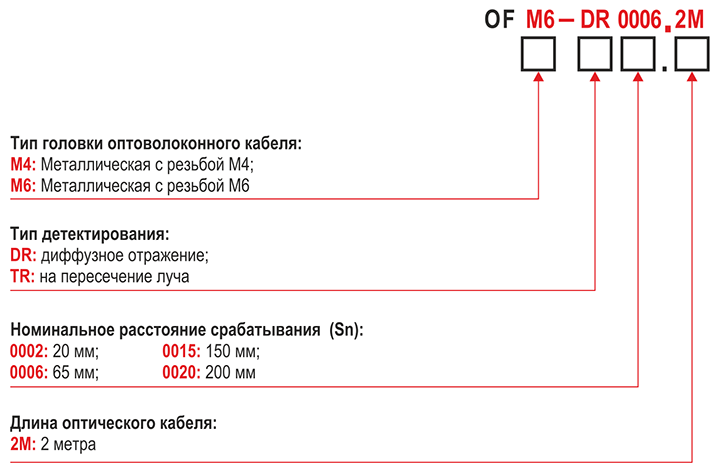

Обозначение при заказе оптоволоконных кабелей KIPPRIBOR серии OF:

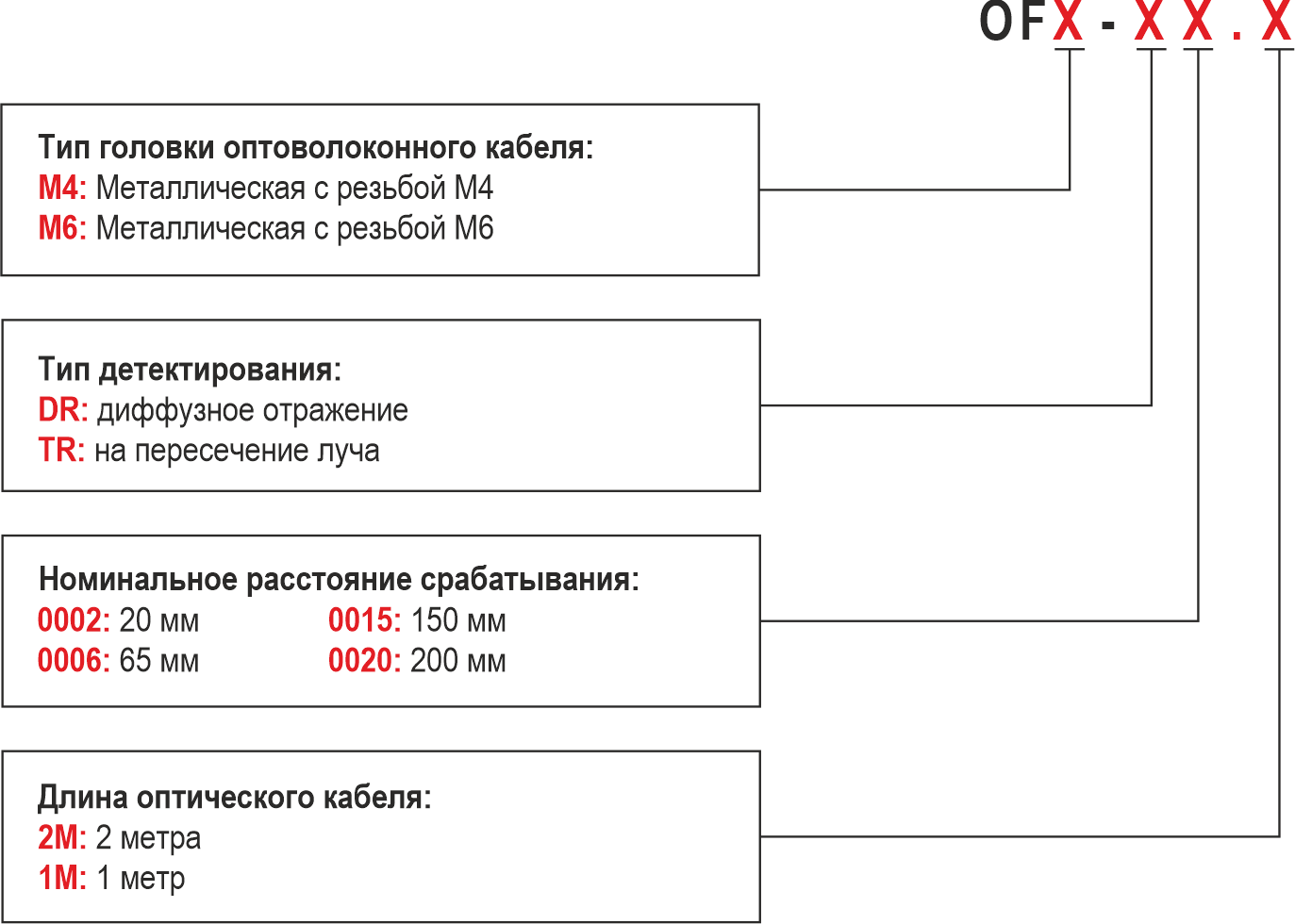

Обозначение при заказе оптоволоконных кабелей KIPPRIBOR серии OF

Например: OFM6-TR0020.2M

Вы заказали: Оптоволоконный кабель с установочной головкой с резьбой М6, тип детектирования на пересечение луча, с номинальным расстоянием срабатывания 200 мм, длина кабеля 2 метра.


Комплект поставки оптоволоконных кабелей KIPPRIBOR серии OF:

Кабель оптоволоконный 1 шт
Монтажный комплект 1 шт
