Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. В термопарных и термоэлектродных проводах жилы изготовлены из материала того же сплава, что и жилы самой термопары:
-
ДТПК, хромель-алюмель (ТХА)
-
ДТПL, хромель-копель (ТХК)
-
ДТПN, нихросил-нисил (ТНН)
-
ДТПJ, железо-константан (ТЖК)
В компенсационных проводах для термопар типа «платинородий-платина» (ПП, ДТПS) используются жилы из сплавов меди.
Компания ОВЕН предлагает многожильные и одножильные кабели в различной изоляции для соединения преобразователя термоэлектрического со вторичным прибором.
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение
|
Наименование
|
Описание
|
Температурный
диапазон
|
Внешний диаметр
(толщина/ширина)
|
 1 – термоэлектродная проволока

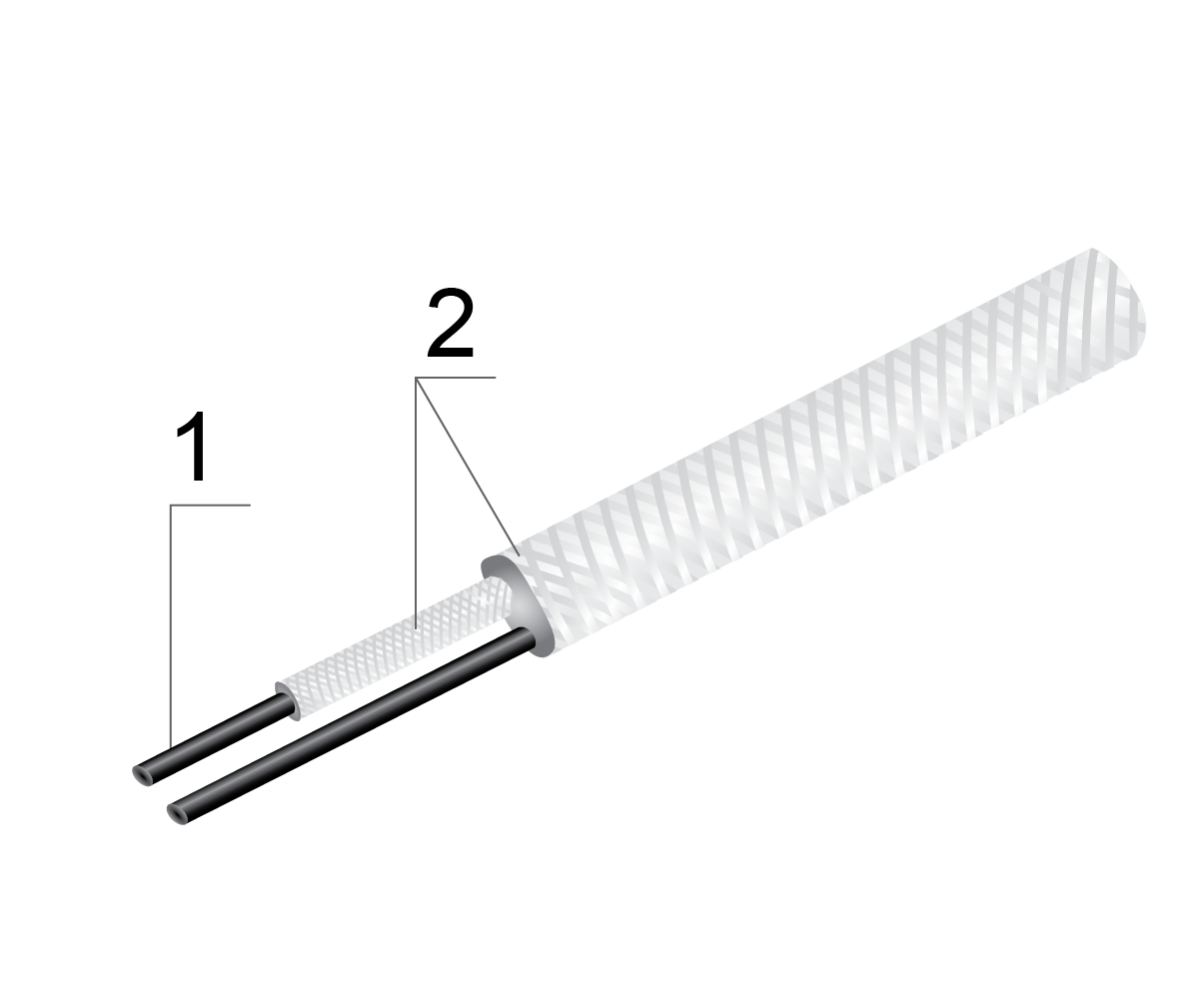

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком
|
ДКТК011-0,5
ДКТК011-0,7
ДКТК011-1,2
|
Одножильный
Диаметр проводов:
0,5 мм/0,7 мм/1,2 мм (указывается при заказе)
Изоляция нить К11С6
Класс допуска 2
|
-40…+300 °С
|
1,8/2,0
2,0/2,8
2,8/4,0
|

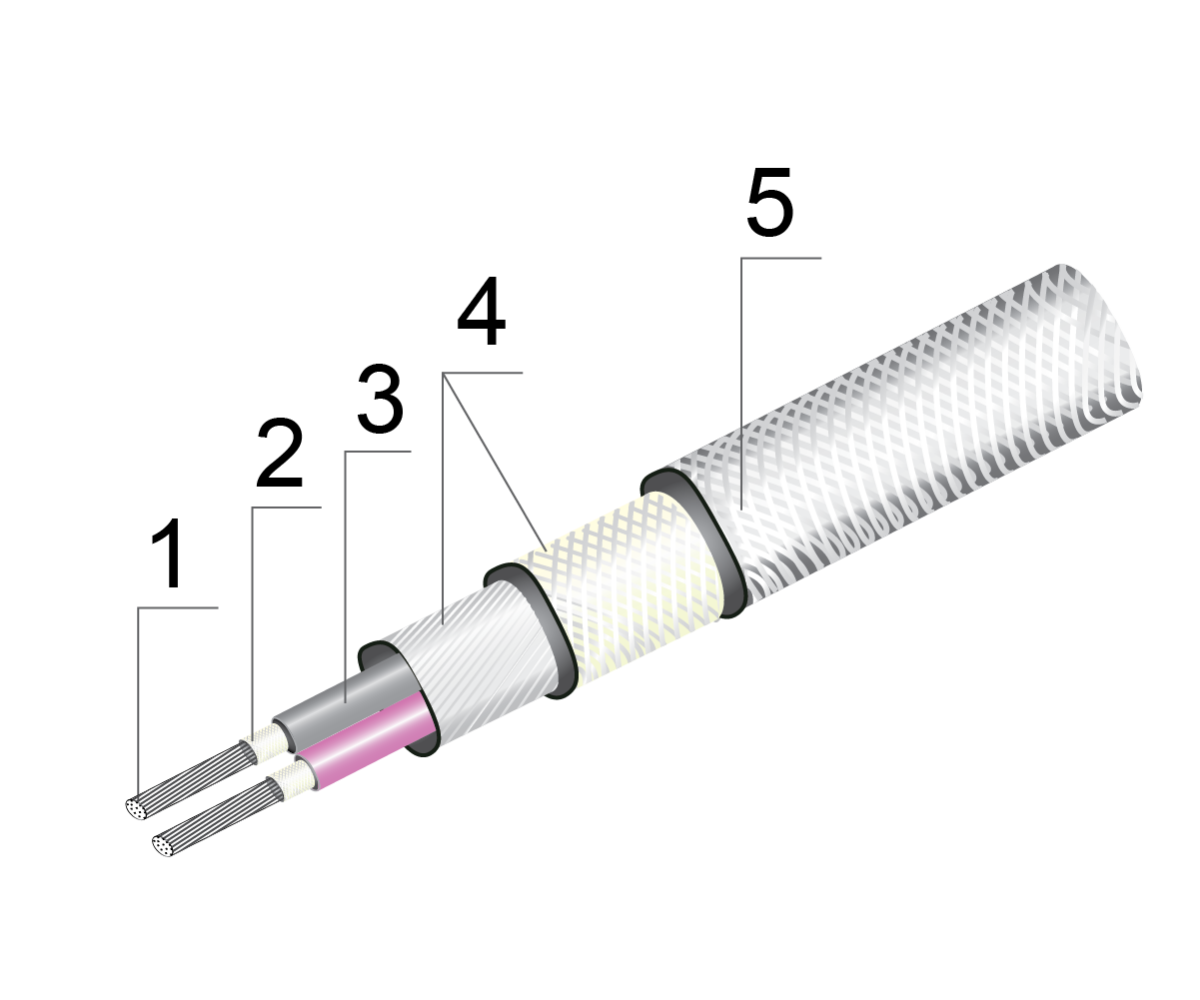

 1 – термоэлектродная проволока
2, 3 - изоляция (стеклонить, фторопласт)
4 – обмотка и оплетка (стеклонить с пропиткой кремнийорганическим лаком)
5 – экран (медная луженая проволока)
|
Кабель СФКЭ ХА
2×0,5
|
Многожильный
Сечение проводов 0,5 мм2
Изоляция – стеклонить и фторопласт
Класс допуска 2
|
-40…+185 °С
|
3,0/4,5
|

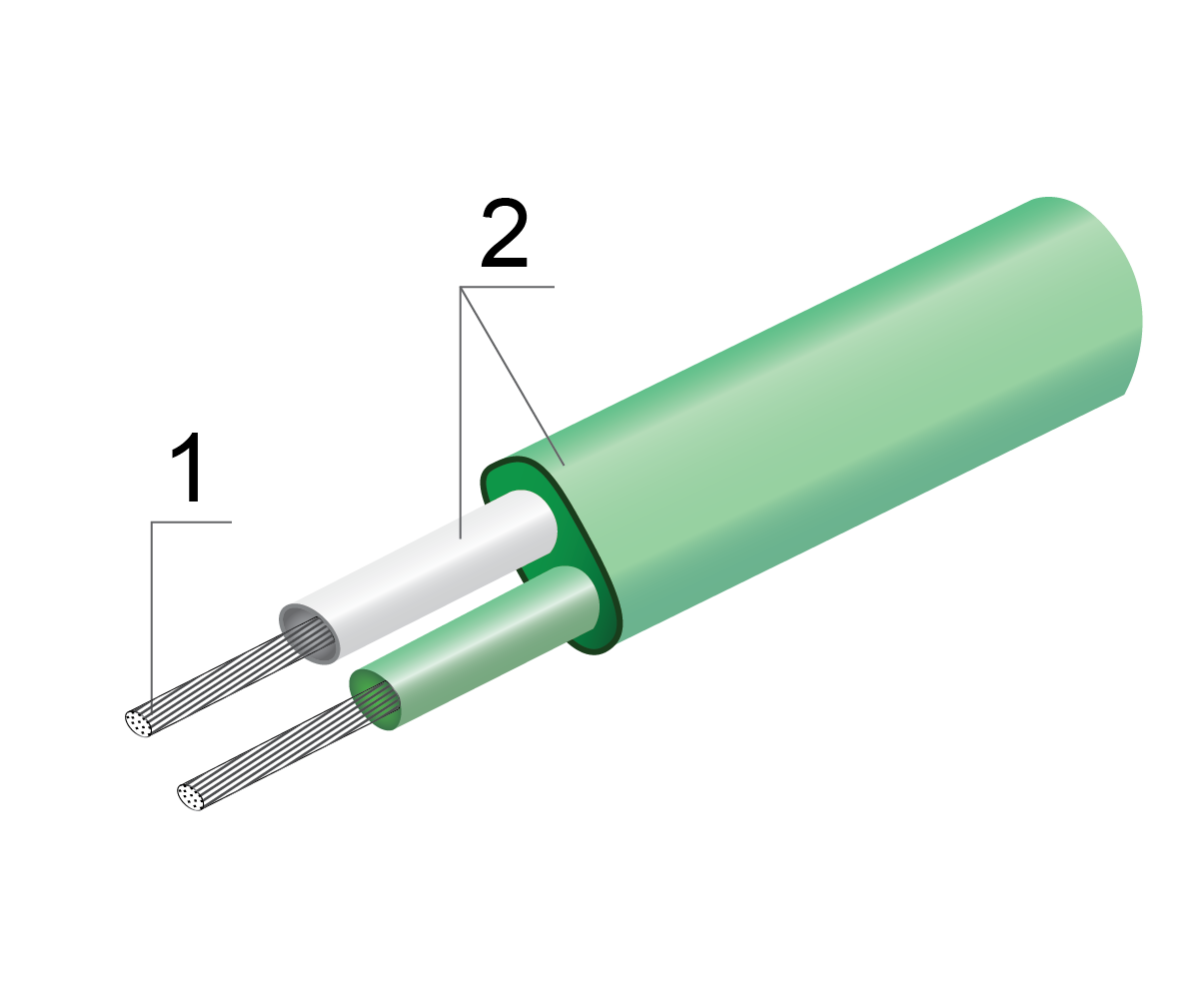

 1 – термоэлектродная проволока
2 – негорючий ПВХ
|
Кабель ПВХ тип К,
2×1,5
|
Многожильный
Сечение проводов 1,5 мм2
Изоляция – негорючий ПВХ
Класс допуска 1
|
-40…+105 °С
|
4,5/7,0
|
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение
|
Наименование
|
Описание
|
Температурный
диапазон
|
Внешний диаметр
(толщина/ширина)
|
|
1 – термоэлектродная проволока
2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком
|
ДКТL011-0,5
ДКТL011-0,7
ДКТL011-1,2
|
Одножильный
Диаметр проводов:
0,5 мм/0,7 мм/1,2 мм (указывается при заказе)
Изоляция – нить К11С6
Класс допуска 2
|
-40…+300 °С
|
1,8/2,0
2,0/2,8
2,8/4,0
|
 1 – термоэлектродная проволока
2, 3 - изоляция (стеклонить, фторопласт)
4 – обмотка и оплетка (стеклонить с пропиткой кремнийорганическим лаком)
5 – экран (медная луженая проволока)
|
Кабель СФКЭ ХК
2×0,5
|
Многожильный
Сечение проводов 0,5 мм2
Изоляция – стеклонить
Изоляция – фторопласт
Класс допуска 2
|
-40…+185 °С
|
3,0/4,5
|
Кабель термопарный тип N (HH), нихросил-нисил
|
Конструктивное исполнение
|
Наименование
|
Описание
|
Температурный
диапазон
|
Внешний диаметр
(толщина/ширина)
|
 1 – термоэлектродная проволока
2 – негорючий ПВХ
|
Кабель N 2х1,5 BBТ
|
Многожильный
Сечение проводов 1,5 мм2
Изоляция – негорючий ПВХ
Класс допуска 1
|
-40…+105 °С
|
4,5/7,0
|
|

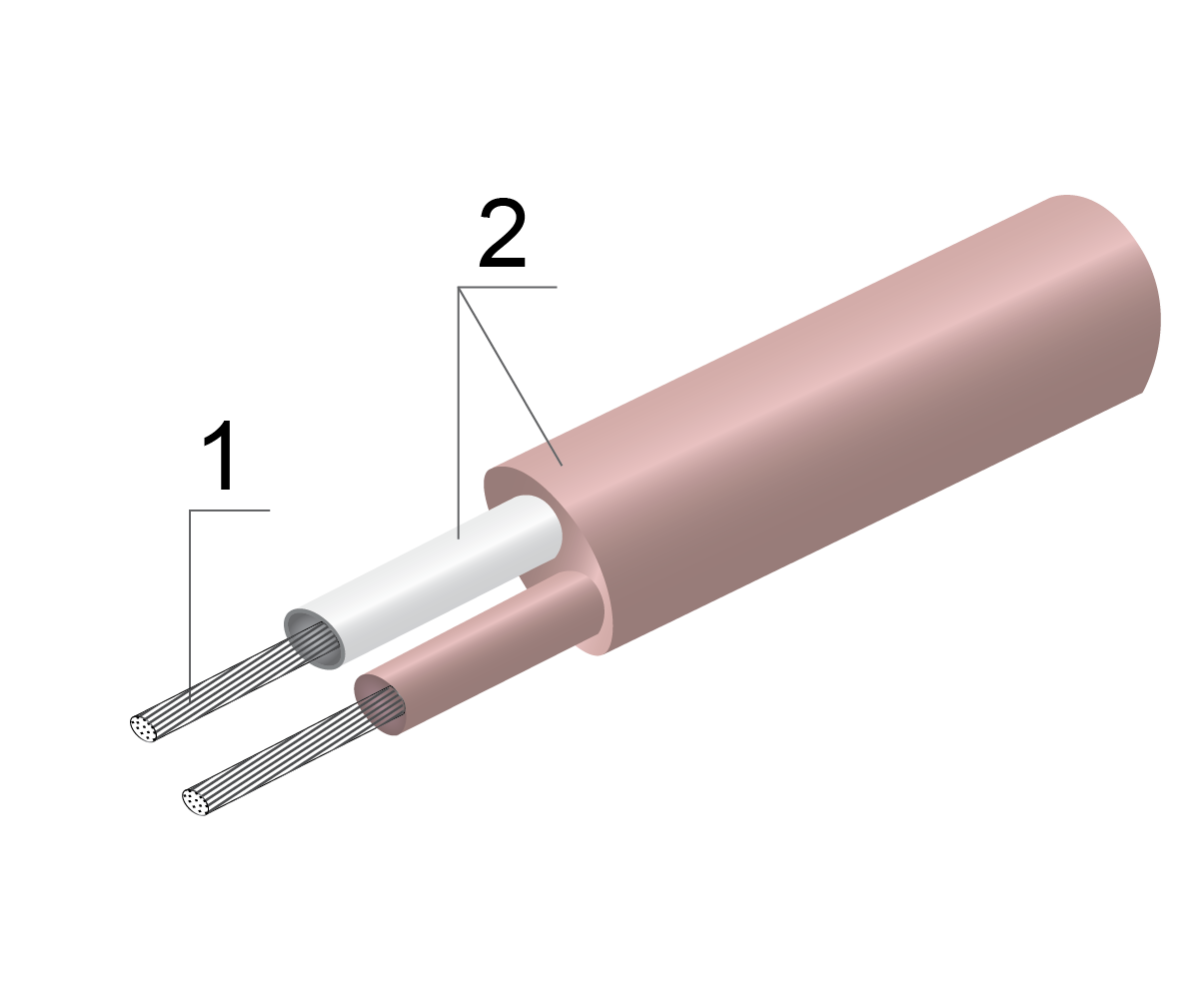

1 – термоэлектродная проволока
2 – ПВХ
|
Кабель ПВХ тип N, 2×0,44
|
Многожильный
Сечение проводов 0,44 мм2
Изоляция – ПВХ
Класс допуска 1
|
-40…+105 °С
|
5,0
|
Кабель термопарный тип J (ЖК), железо-константан
|
Конструктивное исполнение
|
Наименование
|
Описание
|
Температурный
диапазон
|
Внешний диаметр
(толщина/ширина)
|

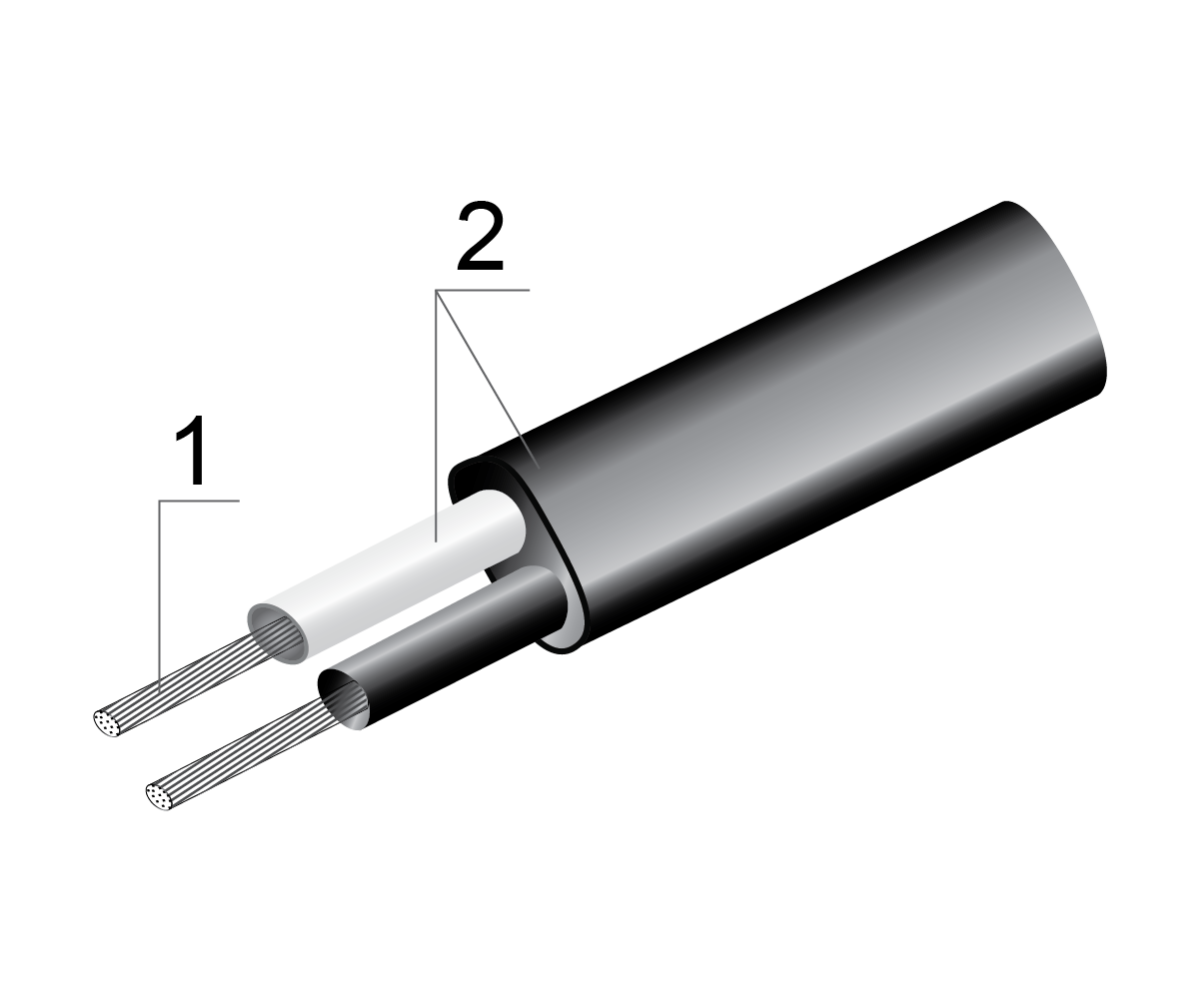

 1 – термоэлектродная проволока
2 – негорючий ПВХ
|
Кабель ПВХ тип J,
2×0,44
|
Многожильный
Сечение проводов 0,44 мм2
Изоляция – негорючий ПВХ
Класс допуска 1
|
-40…+105 °С
|
5,0
|
Кабель термопарный тип S (ПП), платинородий-платина
|
Конструктивное исполнение
|
Наименование
|
Описание
|
Температурный
диапазон
|
Внешний диаметр
(толщина/ширина)
|

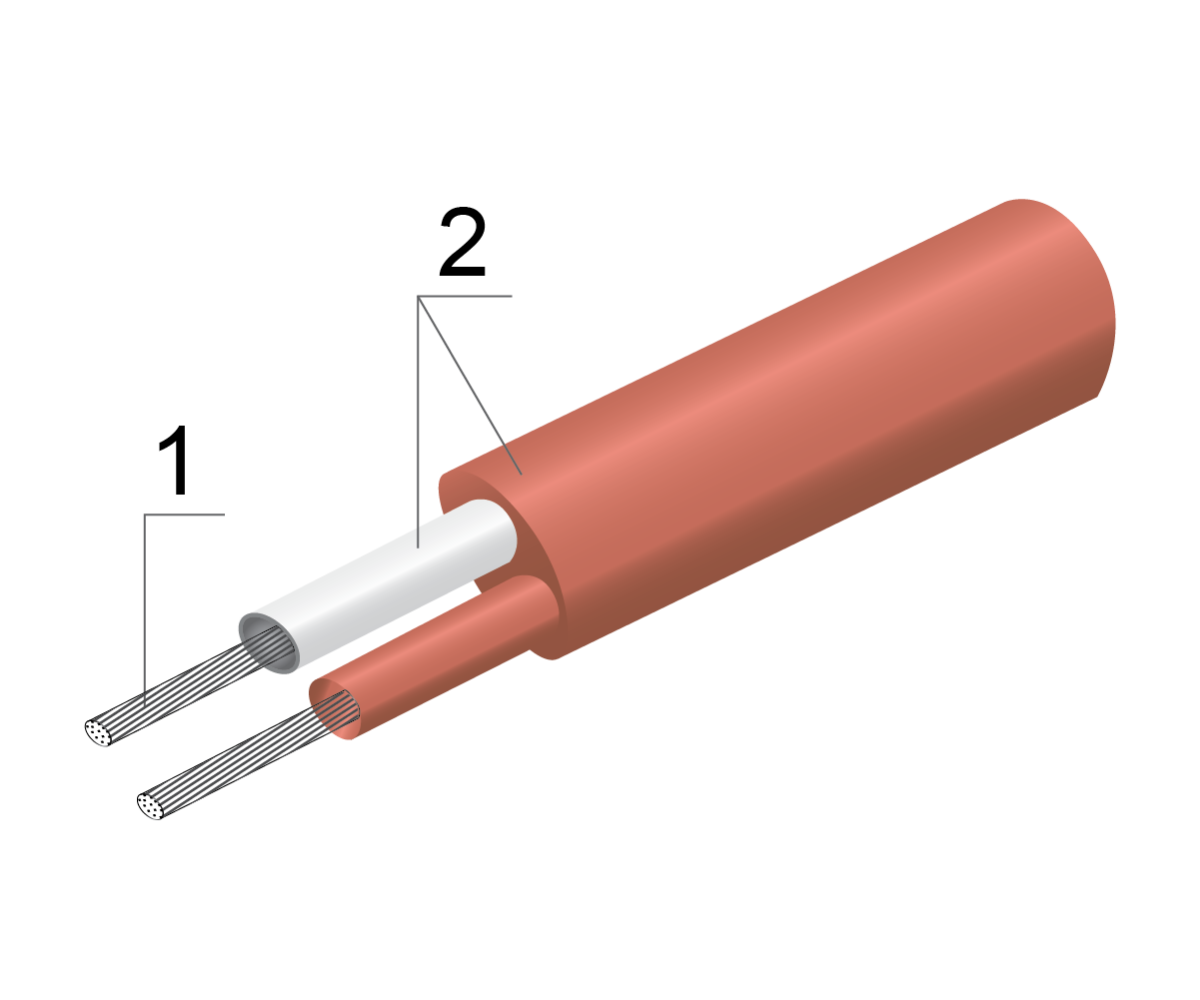

 1 – термоэлектродная проволока
2 – негорючий ПВХ
|
Кабель ПВХ тип S,
2×1,5
|
Многожильный
Сечение проводов 1,5 мм2
Изоляция – ПВХ
Класс допуска 2
|
-40…+105 °С
|
6,3
|
 1 – термоэлектродная проволока
2 – ПВХ
|
Кабель ПВХ тип S,
2×0,5
|
Многожильный
Сечение проводов 0,5 мм2
Изоляция – жаростойкий ПВХ
Класс допуска 1
|
-40…+105 °С
|
5,1
|
Кабель заказывается в метрах (кратность 1 метр).
Пример заказа
ДКТК011-0,5 – 10 метров
Кабель термокомпенсационный, тип ХА, одножильный, в изоляции – нить К11С6, диаметр термоэлектродов 0,5 мм2, к поставке подлежит 10 метров.
Кабель ПВХ тип S 2×1,5 – 5 метров
Кабель термокомпенсационный, тип S, многожильный, в изоляции – ПВХ, диаметр термоэлектродов 1,5 мм2, к поставке подлежит 5 метров.
