Индуктивные бесконтактные выключатели серии LK имеют компактный пластиковый корпус для установки на плоскость. Датчики реагируют на появление металлического предмета в зоне их действия.
Индуктивные бесконтактные выключатели серии LK применяются для сигнализации конечного или промежуточного положения металлического объекта в автоматических линиях, станках и т.п. Датчики серии LK предназначены для установки в ограниченном пространстве, а также в случаях, когда установка датчиков в цилиндрическом корпусе невозможна либо затруднена.
|
Технические характеристики прямоугольных индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:
| Параметр |
Значение параметра |
| Ширина корпуса 8 мм |
Ширина корпуса 10 мм |
| Напряжение питания |
10…30 VDC |
| Номинальный ток нагрузки |
< 10 мА |
| Максимальный ток нагрузки |
≤ 100 мА |
| Ток утечки |
≤ 0,01 мА |
| Падение напряжения |
≤ 1,5 В |
| Защита от перегрузки |
да |
| Точка срабатывания защиты |
120 мА |
| Защита от переполюсовки |
да |
| Защита от короткого замыкания |
да |
| Гистерезис переключения |
≤ 15 % Sr(1) |
| Точность повторения |
≤ 1 % Sr(1) |
| Индикация срабатывания |
Светодиод |
| Материал корпуса |
Поликарбонат |
| Материал активной части |
Поликарбонат |
| Температура эксплуатации |
-25…+70 °C |
| Температурная погрешность |
≤ 10 % Sr(1) |
| Степень защиты |
IP 67 |
| Электрическое подключение |
Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.
Таблица выбора прямоугольных индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:
Ширина корпуса 8 мм
| Габаритный чертеж |
Напр. питания |
Схема подключения |
Коммута-
ционная функция |
Номин. расс-ние сраб-ния |
Макс. частота сраб-ния |
Модификация |
 |
10…30 VDC |
NPN
трехпроводная |
NO |
2,5 мм |
500 Гц |
LK08M-23.2,5N1.U1.K |
| NC |
LK08M-23.2,5N2.U1.K |
PNP
трехпроводная |
NO |
LK08M-23.2,5P1.U1.K |
| NC |
LK08M-23.2,5P2.U1.K |
 |
NPN
трехпроводная |
NO |
LKF08M-20.2,5N1.U1.K |
| NC |
LKF08M-20.2,5N2.U1.K |
PNP
трехпроводная |
NO |
LKF08M-20.2,5P1.U1.K |
| NC |
LKF08M-20.2,5P2.U1.K |
Ширина корпуса 10 мм

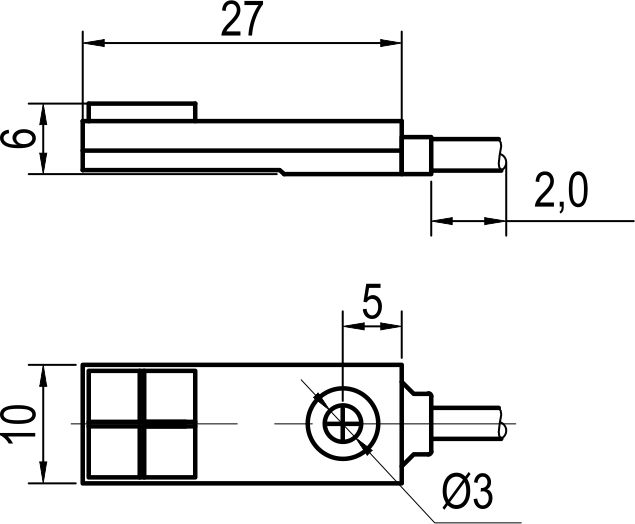

| Габаритный чертеж |
Напр. питания |
Схема подключения |
Коммута-
ционная функция |
Номин. расс-ние сраб-ния |
Макс. частота сраб-ния |
Модификация |
 |
10…30 VDC |
NPN
трехпроводная |
NO |
2 мм |
500 Гц |
LKF10M-27.2N1.U1.K |
| NC |
LKF10M-27.2N2.U1.K |
PNP
трехпроводная |
NO |
LKF10M-27.2P1.U1.K |
| NC |
LKF10M-27.2P2.U1.K |
NPN
трехпроводная |
NO |
4 мм |
LKF10M-27.4N1.U1.K |
| NC |
LKF10M-27.4N2.U1.K |
PNP
трехпроводная |
NO |
LKF10M-27.4P1.U1.K |
| NC |
LKF10M-27.4P2.U1.K |
Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:

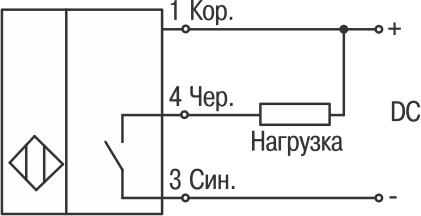

| Трехпроводные, NPN, NO (LK/LKF•M-•.•N1.U•.K) |
Трехпроводные, PNP, NO (LK/LKF•M -•.•P1.U•.K) |
 |
 |

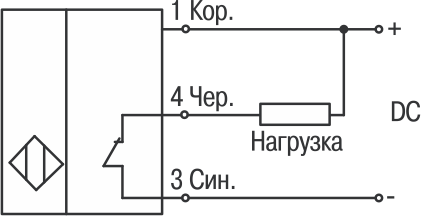

| Трехпроводные, NPN, NC (LK•M -•.•N2.U1.K) |

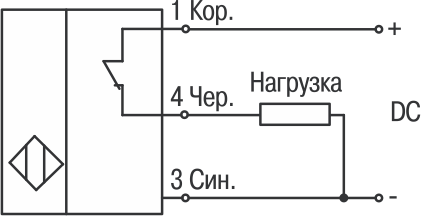

Трехпроводные, PNP, NC (LK•M -•.•P2.U1.K) |
 |
 |

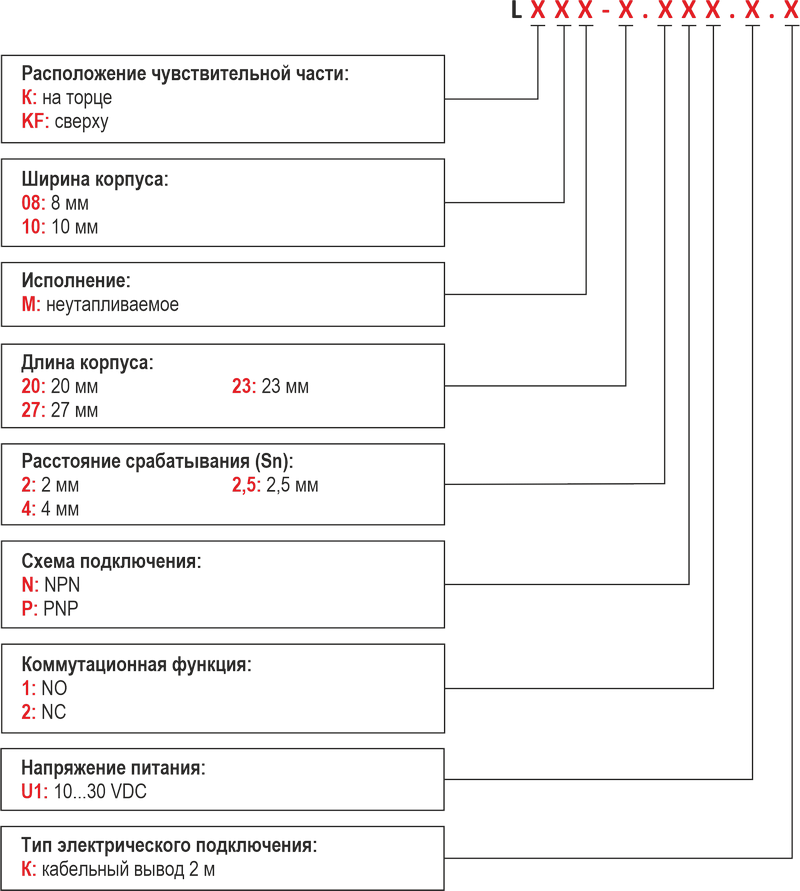

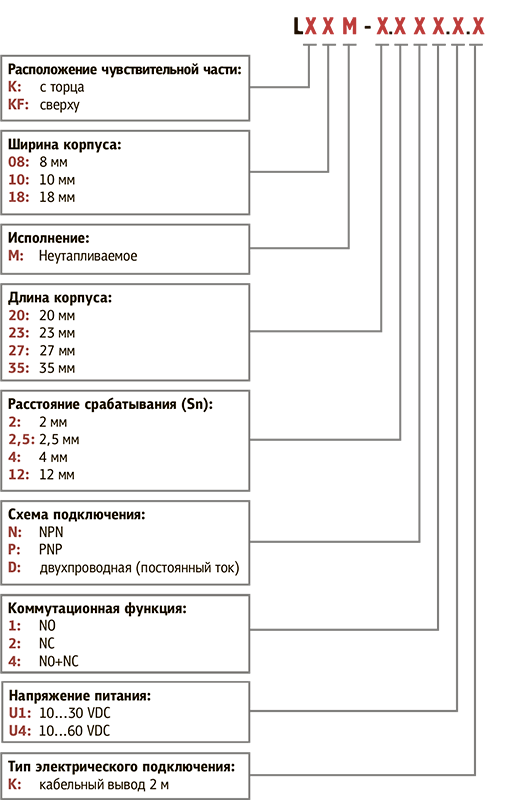

Структура условного обозначения при заказе индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LK:
 |
|
Например: LK08M-23.2,5N1.U1.K
|
| Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 8 мм, с номинальным расстоянием срабатывания 2,5 мм; схемой подключения – трехпроводной NPN, коммутационной функцией – NO; напряжением питания 10...30 VDC; кабельным выводом 2 м. |
|
Упаковка
|
|
| Варианты упаковки |
|
| Масса одного датчика |
LK08 (ширина корпуса 8 мм) – – не более 12 г
LK/LKF10 (ширина корпуса 10 мм) – не более 20 г |
