Импульсные клапана серии SPV для систем пылеудаления и рукавных фильтров

По принципу работы схожи с клапанами с плавающей мембраной но специально разработаны для высокоцикличных применений систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной спосонгстью для создания импульса давления воздуха на выхлоп. Для работы клапанов SPV необходимо обеспечить минимальной перепад перед входом и выходом. Имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
В серии представлено несколькими модификациями по типу присоединения и управления:

• SPV-Z-xx с резьбовым трубным присоединением, электромагнитной катушкой
• SPZ-Q-xx с резьбовым трубным присоединением, c внешним пневмоуправлением
• SPZ-х-ххDD с зажимным присоединением накидной гайкой
• SPZ-Y-xx с резьбовым трубным присоединением и непосредственным присоединением в коллектор фильтра

Технические характеристики клапанов SPZ\SPV

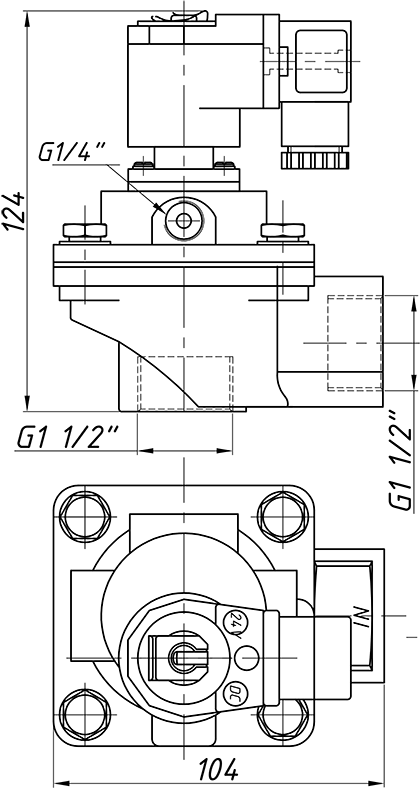

Модификация	Присоединительный размер, G''	Ду, мм	Напряжение катушки	Внешний вид	Габаритные размеры
Резьбовое присоединение

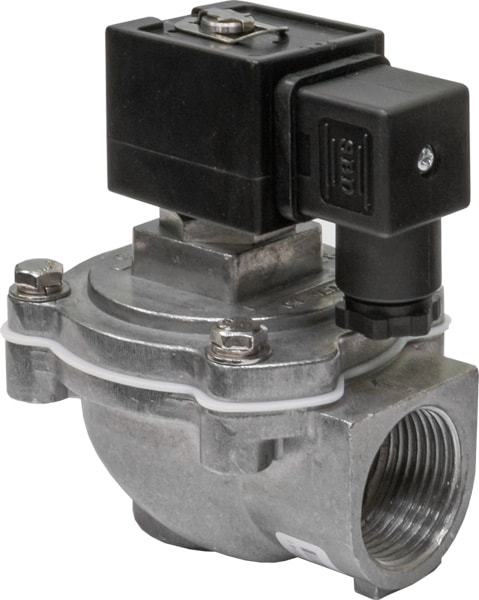

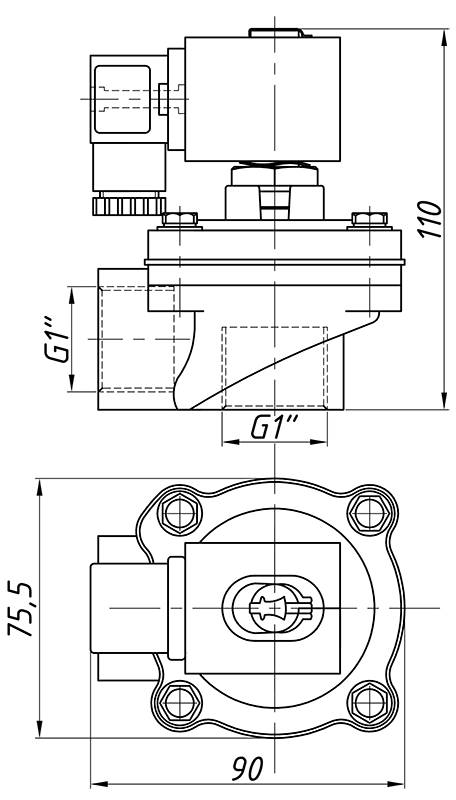

SPV-Z-25-DC24V  (с мембраной принудительного подьема)	1"	29	24 VDC

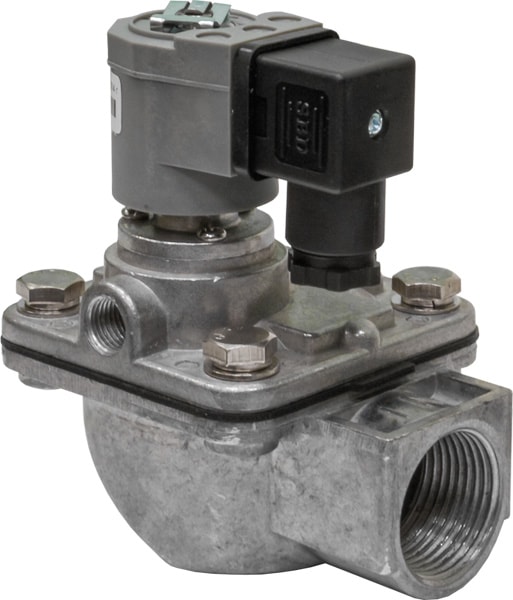

SPV-Z-25P-DC24V	1"	32	24 VDC

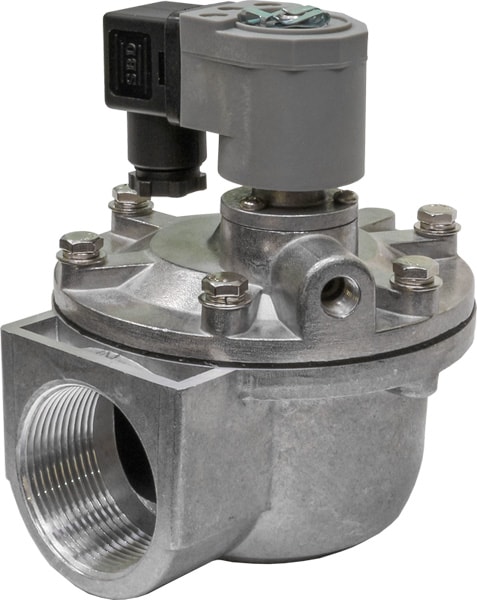

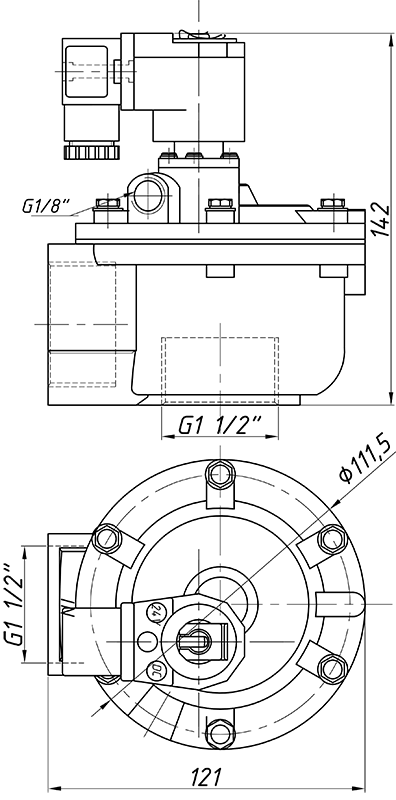

SPV-Z-35P-DC24V	1 1/4"	41	24 VDC

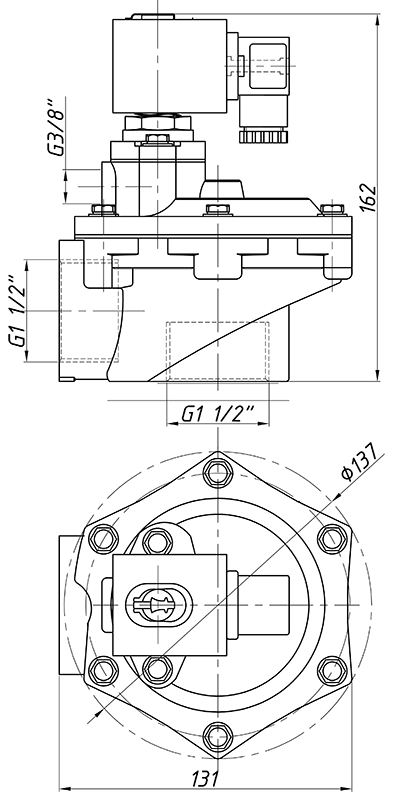

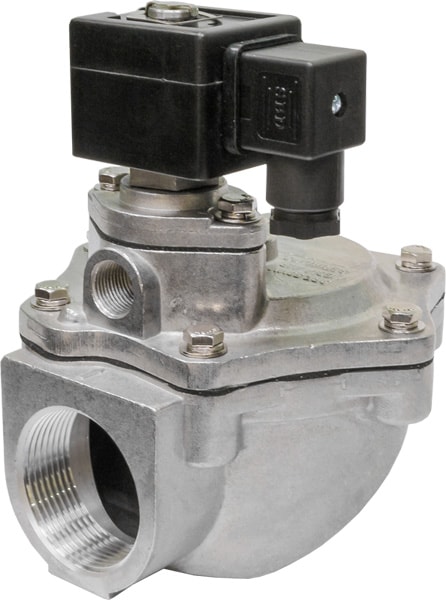

SPV-Z-40S-DC24V	1 1/2"	50	24 VDC

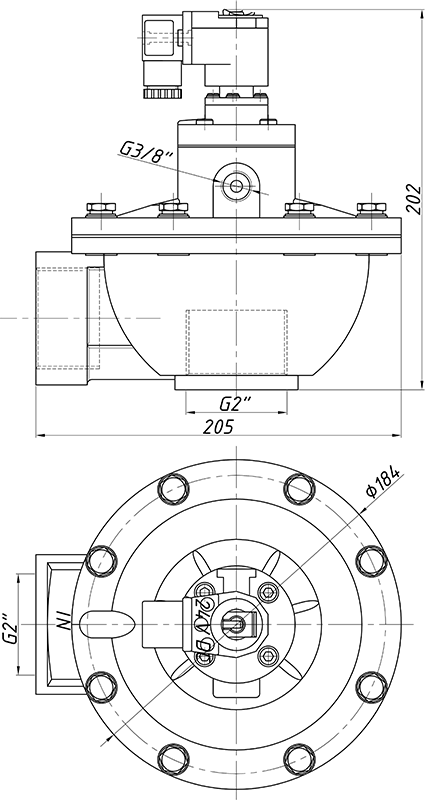

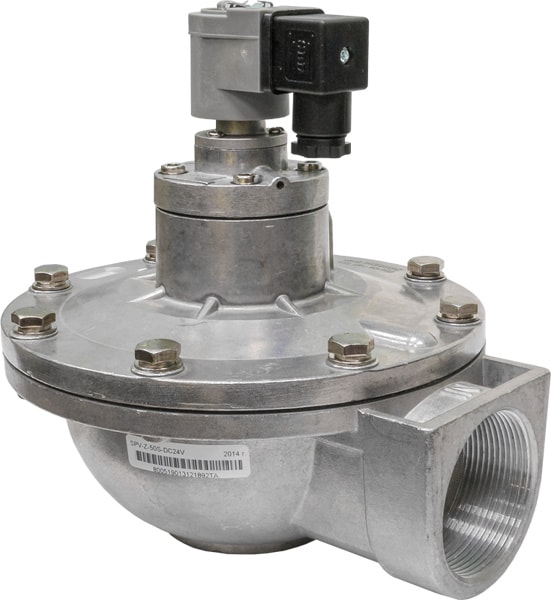

SPV-Z-50S-DC24V	2"	60	24 VDC

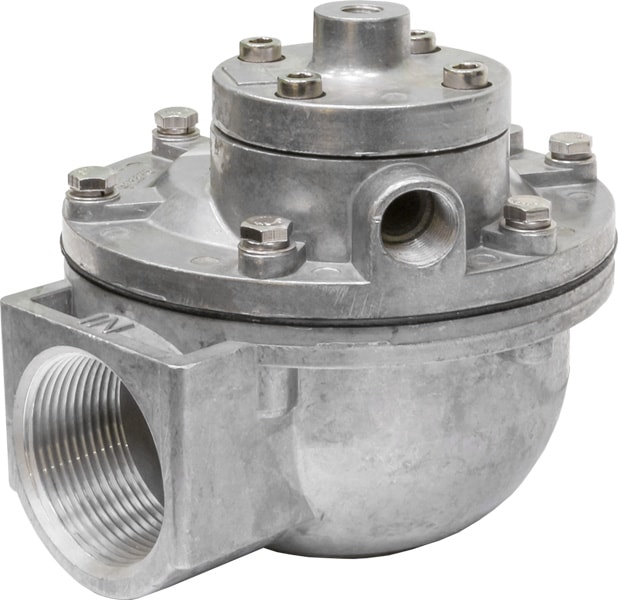

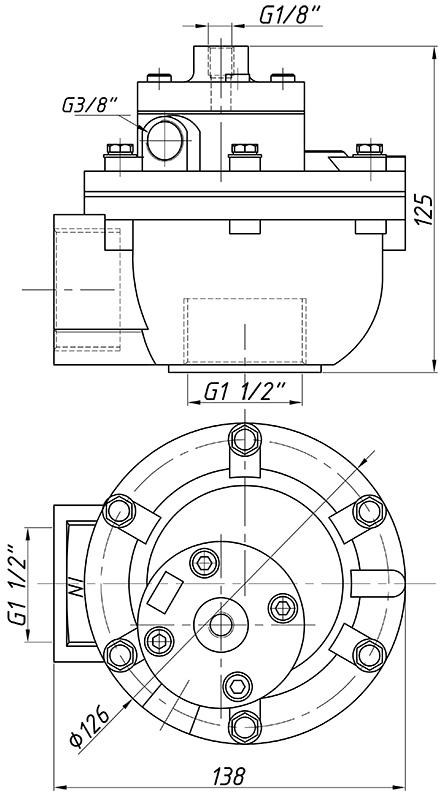

SPV-Q-45P (с пневмоуправлением от внешнего клапана)	1 1/2"	47	-
Модификация	Присоединительный размер	Ду, мм	Напряжение катушки	Внешний вид	Габаритные размеры
Присоединение с накидной гайкой

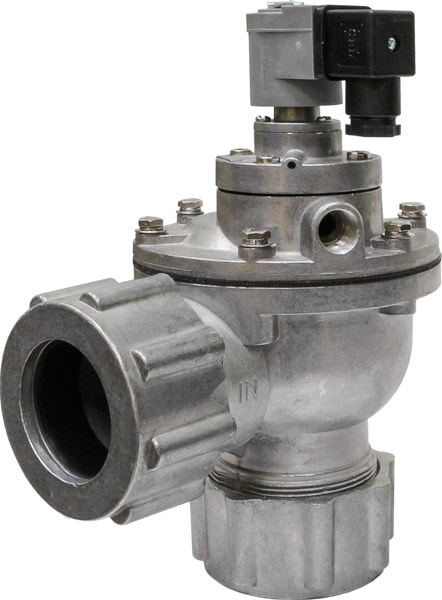

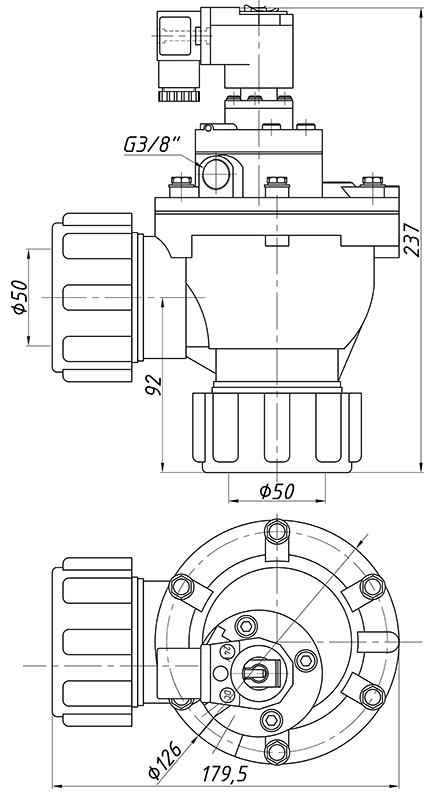

SPV-Z-45DD-DC24V	Ø 50 мм	47	24 VDC

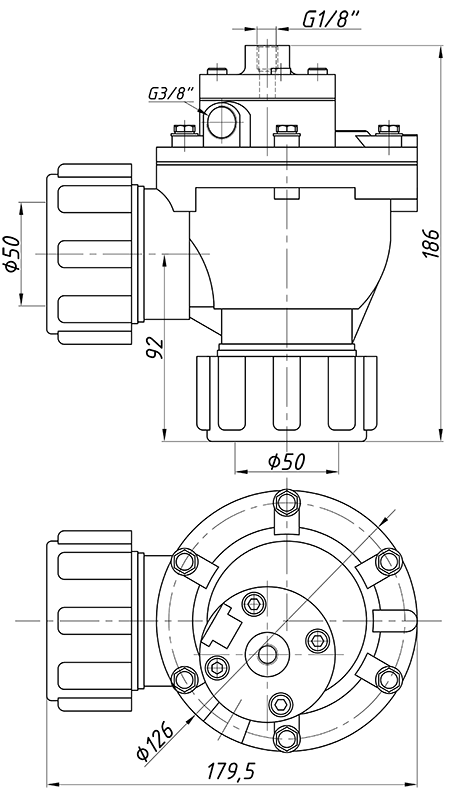

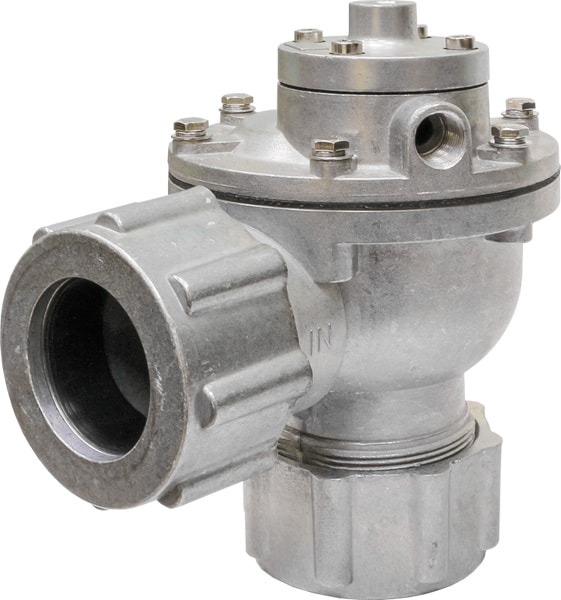

SPV-Q-45DD (с пневмоуправлением от внешнего клапана)	Ø 50 мм	47	-
Непосредственный монтаж в ресивер (для систем регенерации рукавных фильтров)

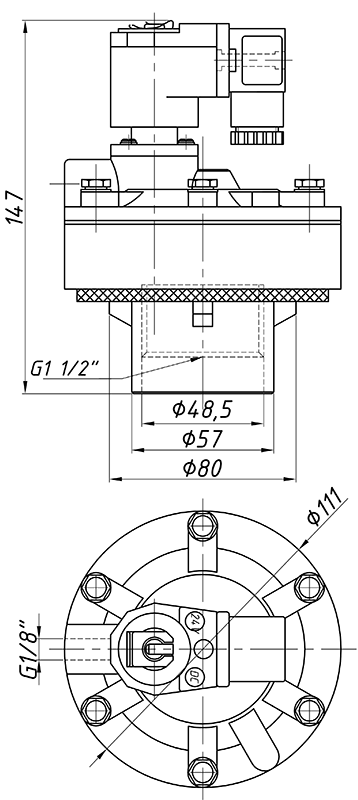

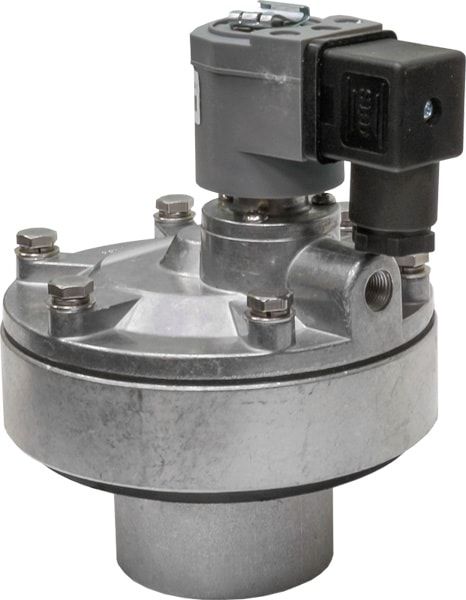

SPV-Y-40-DC24V	Ø 50 мм	49	24 VDC

Общие технические характеристики клапанов
