Электроприводы KIPVALVE DXL-20 – электрические приводы промышленного назначения.
Применяются для управления для управления задвижками, шаровыми кранами, заслонками в составе систем транпортировки рабочей среды (жидкости, газа).
Основные особенности приводов DXL-20:
- Приводы развивают крутящий момент до 200 Нм.
- Стыковочная поверхность соответствует стандарту ISO 5211.
- Удобная подстройка конечных положений привода.
- Степень защиты приводов IP67.
- Электроприводы изготовлены в прочном алюминиевом корпусе.
- Шестерни редуктора выполнены из высококачественной стали, отличаются высокой прочностью и износостойкостью.
- Приводы оснащены системой защиты от перегрева.
- Удобный монтаж и обслуживание.
Технические характеристики электроприводов KIPVALVE DXL-20
| Напряжение питания |
24VDC |
24VAC |
110VAC |
220VAC |
| Мощность электродвигателя |
40 Вт |
40 Вт |
40 Вт |
40 Вт |
| Номинальный ток электродвигателя |
3,8 А |
5,0 А |
0,9 А |
0,48 А |
| Крутящий момент на валу электропривода / время срабатывания |
| - стандартное исполнение |
200 Нм / 15 с |
200 Нм / 30 с |
| - заказное исполнение |
100 Нм / 5 с |
80 Нм / 9 с 100 Нм / 15 с 150 Нм / 20 с 200 Нм / 60 с |
| Угол поворота вала электропривода |
0…90º |
| Возможные типы схем управления: |
| Для дискретного управления исполнительным механизмом, индикации текущего положения и сигнализации о достижении конечных положений вала |
| D |
- |
+ |
+ |
+ |
| Для позиционирования заданного угла положения вала |
| E |
- |
+ |
+ |
+ |
| Для дискретного управления исполнительным механизмом и сигнализации о достижении конечных положений вала |
| G |
+ |
- |
- |
- |
| Общая масса |
7 кг |
| Присоединительная площадка (фланец) по стандарту ISO 5211 |
F07, F10 |
| Сечение штока: стандартное / с переходными втулками (поставляются в комплекте) |
17 х 17 мм / 14 х 14 мм |
| Габаритные размеры |
258х170х201 мм |
Характеристики аналоговых сигналов управления и обратной связи для схем управления типа D, E
| Тип схемы управления |
Тип D |
Тип E |
| Входной сигнал обратной связи |
Дискретный |
Унифицированный аналоговый сигнал 4…20 мА |
| Выходной сигнал обратной связи |
Дискретный, Переменный резистор 1 кОм |
Унифицированный аналоговый сигнал 4…20 мА |
Условия эксплуатации и степень защиты электроприводов KIPVALVE DXL-20
| Напряжение питания |
12VDC |
24VDC |
24VAC |
110VAC |
220VAC |
| Сопротивление изоляции |
20 МОм/ 500 VDC |
100 МОм/ 500 VDC |
| Прочность изоляции |
500 VAC/ 1 мин |
1500 VAC/ 1 мин |
| Тип электрического подключения |
Герметичный сальниковый ввод |
| Степень защиты корпуса |
IP67 |
| Температура эксплуатации |
-25…+60 ºC |
| Положение при установке |
Любое |

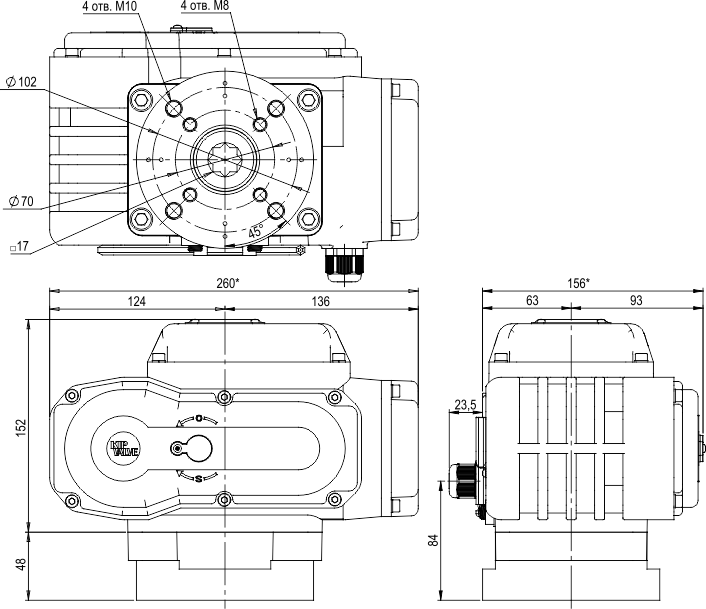

Габаритные размеры электроприводов KIPVALVE DXL-20
Описание типов схем управления электроприводами KIPVALVE DXL-20
|
|

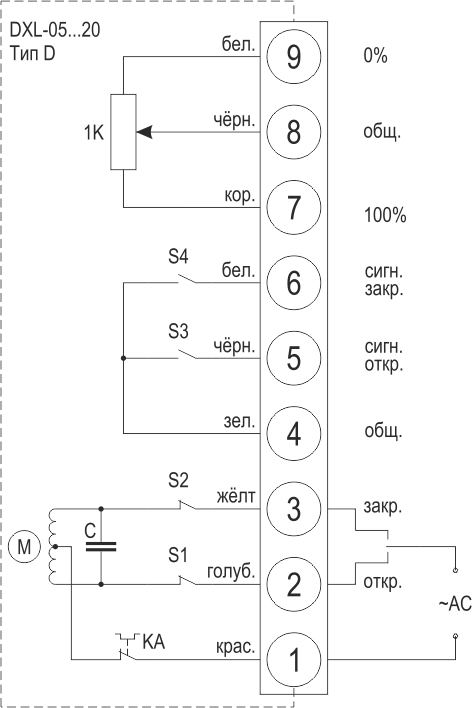

Тип D:
Управление – дискретное, напряжением питания.
Обратная связь – концевые выключатели и потенциометр (резистивный датчик положения).
Назначение используемых клемм:
- «2» - при подаче управляющего сигнала на клемму «2», вал электропривода вращается по часовой стрелке. Когда вал достигает положения полного закрытия, концевой выключатель «S1» снимает управляющий сигнал с двигателя;
- «3» - при подаче управляющего сигнала на клемму «3», вал электропривода вращается против часовой стрелки. Когда вал достигает положения полного открытия, концевой выключатель «S2» снимает управляющий сигнал с двигателя;
- «4» – общая клемма для концевых выключателей «S3» и «S4»;
- «5» - на клемму «5» поступает сигнал «полное открытие» с концевого выключателя «S3», когда вал достигает положения полного открытия;
- «6» - на клемму «6» поступает сигнал «полное закрытие» с концевого выключателя «S4», когда вал достигает положения полного закрытия;
- «7», «8», «9» - сигнал обратной связи потенциометра (резистивного датчика положения).
|
|
|

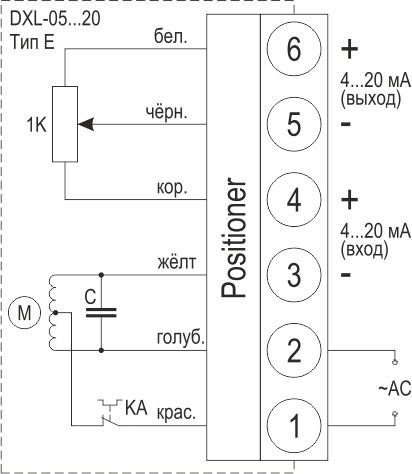

Тип E:
Управление – унифицированный сигнал 4…20 мА.
Обратная связь – унифицированный сигнал 4…20 мА, пропорциональный углу поворота вала электропривода 0…90°.
Назначение используемых клемм:
- «1», «2» - напряжение питания позиционера.
Клеммы входного сигнала:
- «3» - соединяется с выводом «–» на внешнем регуляторе;
- «4» – соединяется с выводом «+» на внешнем регуляторе.
При изменении входного сигнала от 4 до 20 мА электропривод переходит из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки), угол поворота вала изменяется от 0 до 90° пропорционально входному сигналу.
Клеммы выходного сигнала:
- «5» - соединяется с выводом «–» на внешнем регуляторе;
- «6» – соединяется с выводом «+» на внешнем регуляторе.
При переходе электропривода из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки) выходной сигнал позиционера (сервоконтроллера) изменяется от 4 до 20 мА пропорционально углу поворота вала.
|
|
|

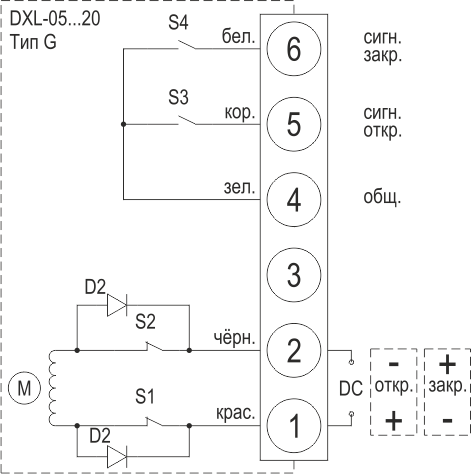

Тип G:
Управление – дискретное, напряжением питания.
Обратная связь – концевые выключатели. Управление осуществляется изменением полярности напряжения питания электродвигателя (24 VDC).
Назначение используемых клемм:
- Для вращения вала электропривода против часовой стрелки: «+» источника питания подключается к клемме «1», а «–» – к клемме «2». Когда вал достигает положения полного открытия, концевой выключатель «S2» снимает управляющий сигнал с двигателя;
- Для вращения вала электропривода по часовой стрелке: «+» источника питания подключается к клемме «2», а «–» – к клемме «1». Когда вал достигает положения полного закрытия, концевой выключатель «S1» снимает управляющий сигнал с двигателя;
- «4» – общая клемма для концевых выключателей «S3» и «S4»;
- «5» - на клемму «5» поступает сигнал «полное открытие» с концевого выключателя «S3», когда вал электропривода достигает положения полного открытия;
- «6» - на клемму «6» поступает сигнал «полное закрытие» с концевого выключателя «S4», когда вал электропривода достигает положения полного закрытия.
|
Пример заказа:
DXL-20-D-220VAC-200Nm/30s-Z-G
Вы заказали: Электропривод KIPVALVE DXL–20, со схемой управления типа «D», напряжением питания 220 VAC, крутящим моментом на валу 200 Н•м и временем срабатывания 30 с, присоединением к исполнительному механизму через фланец по ISO 5211, с защитой от перегрева и встроенным индикатором положения вала.
