Электроприводы KIPVALVE серии DXL-10

Электроприводы KIPVALVE серии DXL-10

Электроприводы KIPVALVE DXL-10 – электрические приводы промышленного назначения.

Применяются для управления для управления задвижками, шаровыми кранами, заслонками в составе систем транпортировки рабочей среды (жидкости, газа).

Основные особенности приводов DXL-10:

  • Приводы развивают крутящий момент до 100 Нм.
  • Стыковочная поверхность соответствует стандарту ISO 5211.
  • Удобная подстройка конечных положений привода.
  • Степень защиты приводов IP67.
  • Электроприводы изготовлены в прочном алюминиевом корпусе.
  • Шестерни редуктора выполнены из высококачественной стали, отличаются высокой прочностью и износостойкостью.
  • Приводы оснащены системой защиты от перегрева.
  • Удобный монтаж и обслуживание.

Технические характеристики электроприводов KIPVALVE DXL-10

Напряжение питания 12VDC 24VDC 24VAC 110VAC 220VAC
Мощность электродвигателя 40 Вт 40 Вт 23 Вт 23 Вт 23 Вт
Номинальный ток электродвигателя 4,8 А 2,4 А 3 А 0,64 А 0,32 А
Крутящий момент на валу электропривода / время срабатывания
- стандартное исполнение 100 Нм / 10 с 100 Нм / 30 с
- заказное исполнение 50 Нм / 5 с 50 Нм / 13 с
50 Нм / 15 с
60 Нм/ 20 с
Угол поворота вала электропривода 0…90º
Возможные типы схем управления:
Для дискретного управления исполнительным механизмом, индикации текущего положения и сигнализации о достижении конечных положений вала
D - - + + +
Для позиционирования заданного угла положения вала
E - - + + +
Для дискретного управления исполнительным механизмом и сигнализации о достижении конечных положений вала
G + + - - -
Общая масса 4 кг
Присоединительная площадка (фланец) по стандарту ISO 5211 F05, F07
Сечение штока: стандартное / с переходными втулками (поставляются в комплекте) 14 х 14 мм / 11 х 11 мм; 9 х 9 мм
Габаритные размеры 208х144х167 мм

Характеристики аналоговых сигналов управления и обратной связи для схем управления типа D, E

Тип схемы управления Тип D Тип E
Входной сигнал обратной связи Дискретный Унифицированный аналоговый сигнал 4…20 мА
Выходной сигнал обратной связи Дискретный,
Переменный резистор 1 кОм
Унифицированный аналоговый сигнал 4…20 мА

Условия эксплуатации и степень защиты электроприводов KIPVALVE DXL-10

Напряжение питания 12VDC 24VDC 24VAC 110VAC 220VAC
Сопротивление изоляции 20 МОм/ 500 VDC 100 МОм/ 500 VDC
Прочность изоляции 500 VAC/ 1 мин 1500 VAC/ 1 мин
Тип электрического подключения Герметичный сальниковый ввод
Степень защиты корпуса IP67
Температура эксплуатации -25…+60 ºC
Положение при установке Любое

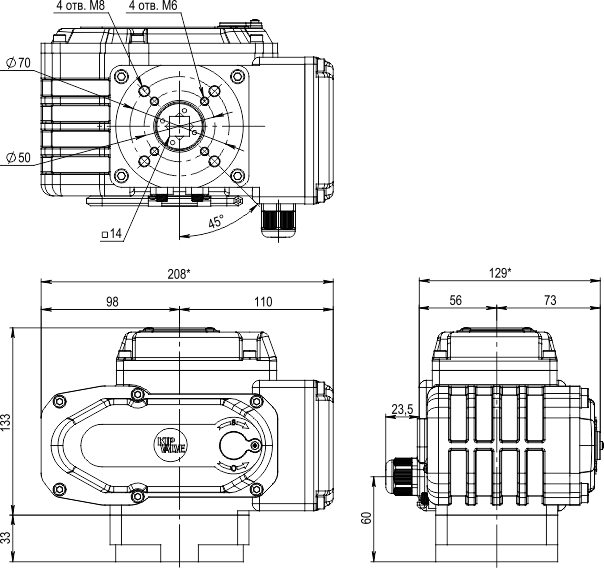

Габаритные размеры электроприводов KIPVALVE DXL-10

Описание типов схем управления электроприводами KIPVALVE DXL-10

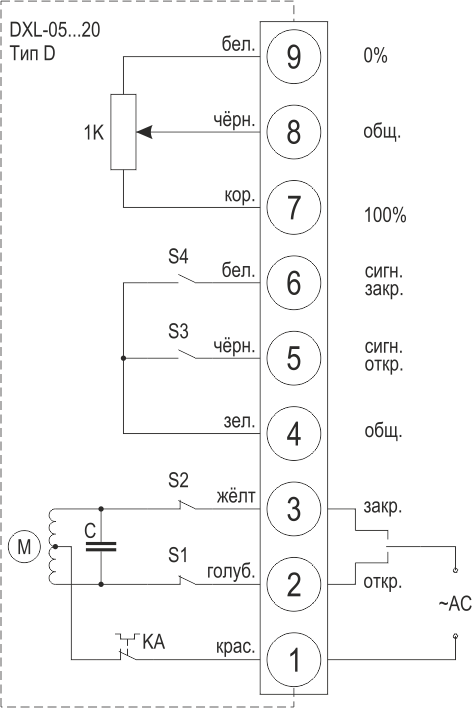

Тип D:

Управление – дискретное, напряжением питания.

Обратная связь – концевые выключатели и потенциометр (резистивный датчик положения).

Назначение используемых клемм:

  • «2» - при подаче управляющего сигнала на клемму «2», вал электропривода вращается по часовой стрелке. Когда вал достигает положения полного закрытия, концевой выключатель «S1» снимает управляющий сигнал с двигателя;
  • «3» - при подаче управляющего сигнала на клемму «3», вал электропривода вращается против часовой стрелки. Когда вал достигает положения полного открытия, концевой выключатель «S2» снимает управляющий сигнал с двигателя;
  • «4» – общая клемма для концевых выключателей «S3» и «S4»;
  • «5» - на клемму «5» поступает сигнал «полное открытие» с концевого выключателя «S3», когда вал достигает положения полного открытия;
  • «6» - на клемму «6» поступает сигнал «полное закрытие» с концевого выключателя «S4», когда вал достигает положения полного закрытия;
  • «7», «8», «9» - сигнал обратной связи потенциометра (резистивного датчика положения).

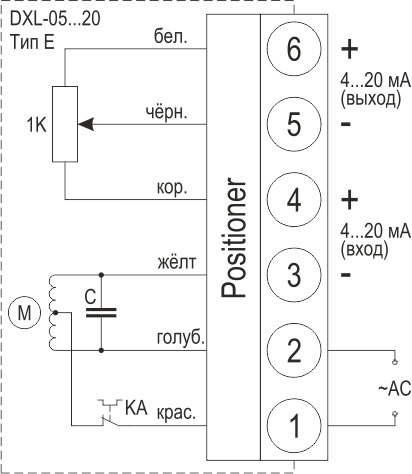

Тип E:

Управление – унифицированный сигнал 4…20 мА.

Обратная связь – унифицированный сигнал 4…20 мА, пропорциональный углу поворота вала электропривода 0…90°.

Назначение используемых клемм:

  • «1», «2» - напряжение питания позиционера.

Клеммы входного сигнала:

  • «3» - соединяется с выводом «–» на внешнем регуляторе;
  • «4» – соединяется с выводом «+» на внешнем регуляторе.

При изменении входного сигнала от 4 до 20 мА электропривод переходит из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки), угол поворота вала изменяется от 0 до 90° пропорционально входному сигналу.

Клеммы выходного сигнала:

  • «5» - соединяется с выводом «–» на внешнем регуляторе;
  • «6» – соединяется с выводом «+» на внешнем регуляторе.

При переходе электропривода из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки) выходной сигнал позиционера (сервоконтроллера) изменяется от 4 до 20 мА пропорционально углу поворота вала.

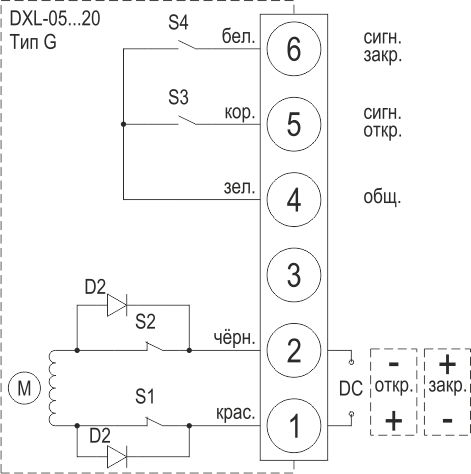

Тип G:

Управление – дискретное, напряжением питания.

Обратная связь – концевые выключатели. Управление осуществляется изменением полярности напряжения питания электродвигателя (24 VDC).

Назначение используемых клемм:

  • Для вращения вала электропривода против часовой стрелки: «+» источника питания подключается к клемме «1», а «–» – к клемме «2». Когда вал достигает положения полного открытия, концевой выключатель «S2» снимает управляющий сигнал с двигателя;
  • Для вращения вала электропривода по часовой стрелке: «+» источника питания подключается к клемме «2», а «–» – к клемме «1». Когда вал достигает положения полного закрытия, концевой выключатель «S1» снимает управляющий сигнал с двигателя;
  • «4» – общая клемма для концевых выключателей «S3» и «S4»;
  • «5» - на клемму «5» поступает сигнал «полное открытие» с концевого выключателя «S3», когда вал электропривода достигает положения полного открытия;
  • «6» - на клемму «6» поступает сигнал «полное закрытие» с концевого выключателя «S4», когда вал электропривода достигает положения полного закрытия.

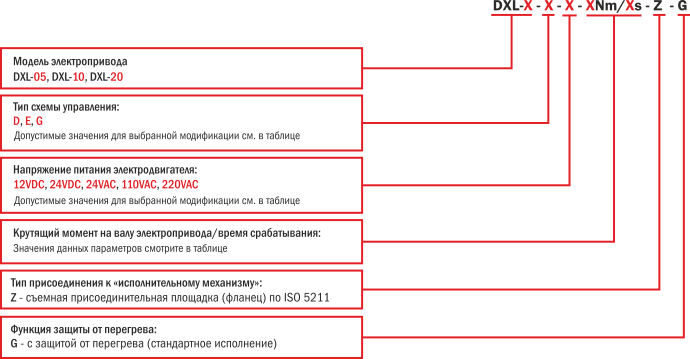

Обозначение при заказе электроприводов KIPVALVE DXL-10



Пример заказа:

DXL-10-D-220VAC-100Nm/30s-Z-G

Вы заказали: Электропривод DXL–10, со схемой управления типа «D», напряжением питания 220 VAC, крутящим моментом на валу 100 Н•м и временем срабатывания 30 с, присоединением к исполнительному механизму через фланец по ISO 5211, с защитой от перегрева и встроенным индикатором положения вала.
