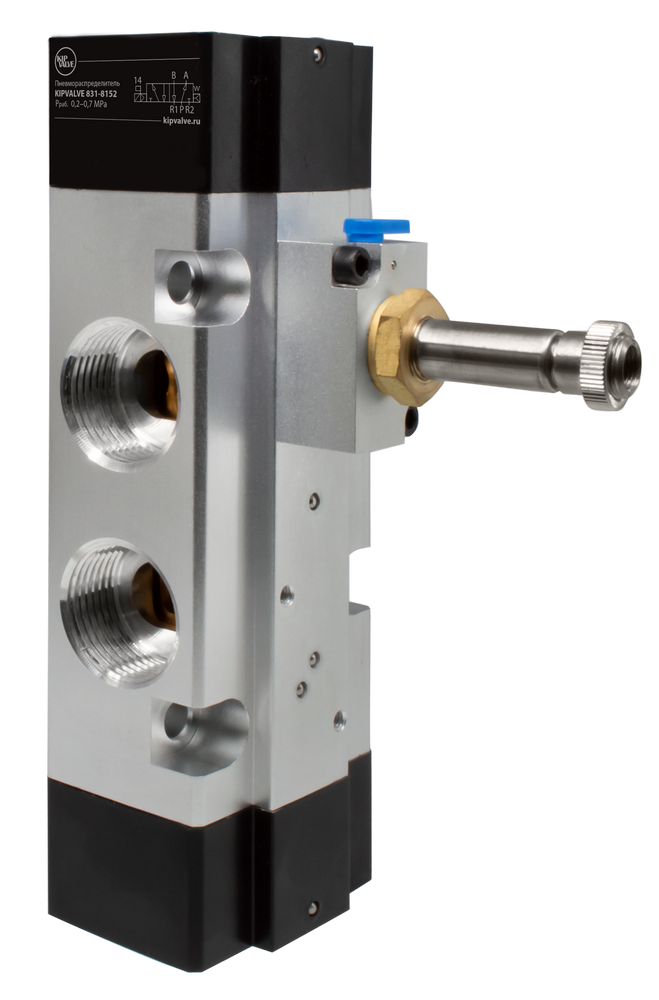

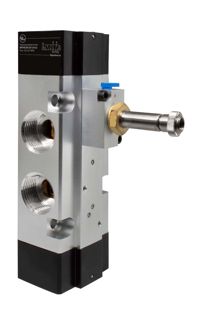

Пневмораспределители KIPVALVE серии 3, 5, 7 и 8 с электропневматическим управлением.
Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами и другим пневматическим оборудованием.
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8", G1".
Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота. Исключением является лишь распределитель 338-1132, т.к. он по конструкции относится к распределителям прямого действия (клапанного типа).
Функции переключения: Линейка пневмораспределителей KIPVALVE с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей KIPVALVE:
- Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
- Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).
Габарит корпуса: Выпускаются в корпусах пяти различных габаритов (1, 2, 3, 4 и 8 габариты). Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
Общие технические характеристики распределителей KIPVALVE с электропневмоуправлением
| Параметр |
Значение |
| Габарит корпуса 1, 2, 3 |
Габарит корпуса 4 |
Габарит корпуса 8 |
| Конструкция |
Золотникового типа с пилотным управлением, золотникового типа прямого действия (модель 338-1132) |
| Максимально допустимое давление |
12 бар |
10 бар |
| Рабочее давление |
1,5…8 бар
0...8 бар |
2…7 бар |
| Рабочая среда |
фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды |
-20...70°С
-10...60°C(модель 338-1132) |
| Максимальная частота срабатывания |
5 циклов/с |
3 цикла/с |
| Ручное дублирование срабатывания |
есть |
| Монтаж |
На поверхность. Крепление через отверстия в корпусе |
| Материал корпуса |
алюминий |
| Время отклика на управляющий сигнал |
50 мс |
80 мс |
* - кроме 338-1132. Этот распределитель по конструкции относится к распределителям прямого действия.
** - кроме 338-1132. Эта модификация распределителей имеет рабочее давление 0..8 бар
 |

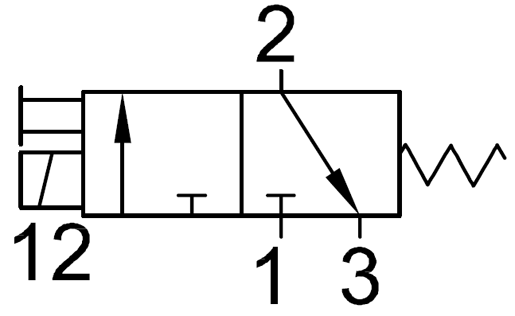

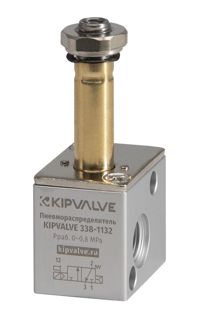

Пневмораспределители 3/2 с пружинным возвратом,
прямого действия, серия 3
Катушка и разъем заказываются отдельно
|
 |
|
(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
|
 |

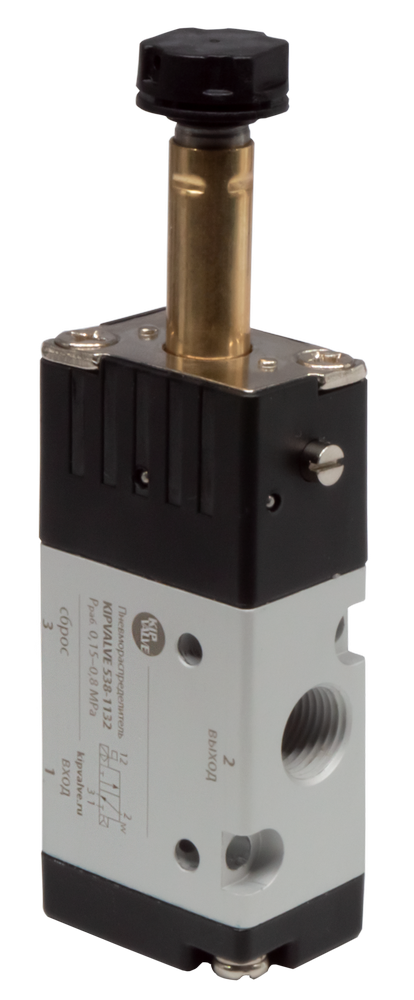

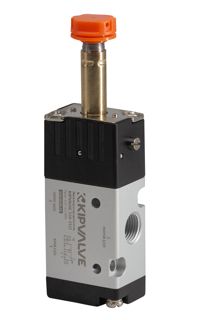

Пневмораспределители 3/2 с пружинным возвратом,
одностороннего управления, серия 5
Катушка и разъем заказываются отдельно
|
 |
|
(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
|
 |

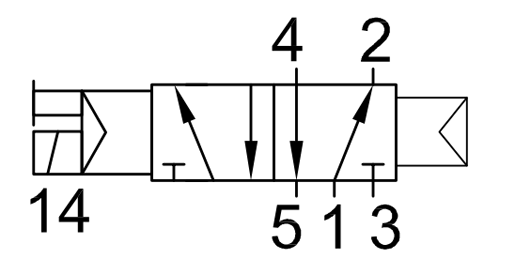

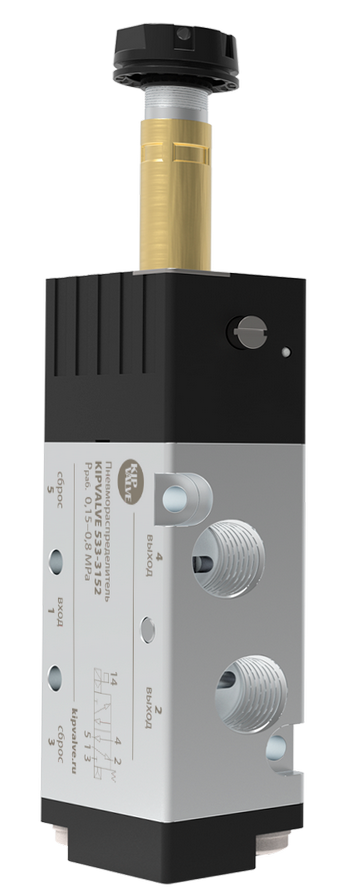

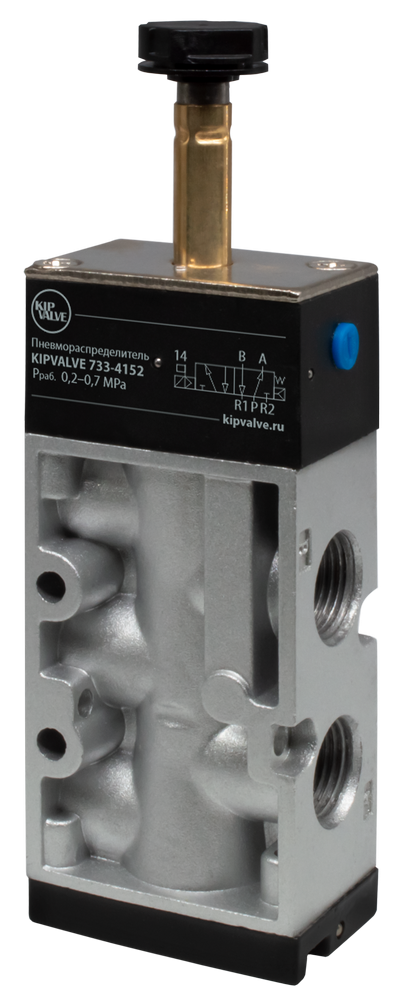

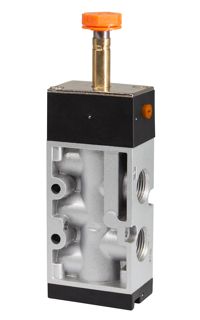

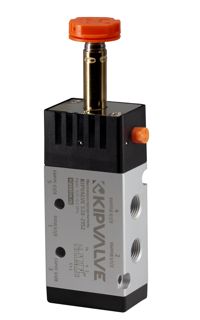

Пневмораспределители 5/2 с пружинным возвратом,
одностороннего управления, серия 5
Катушка и разъем заказываются отдельно
|
 |
|
(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
|
 |

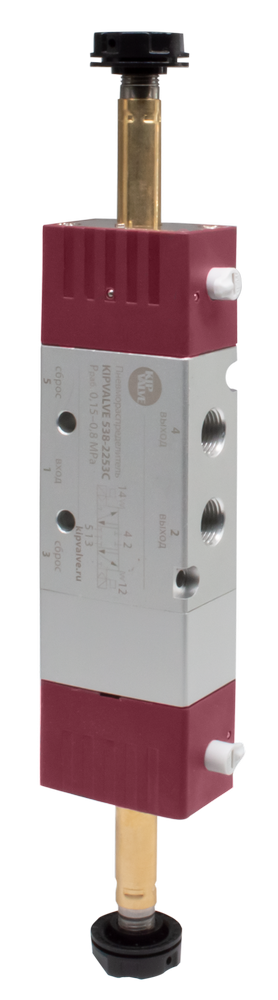

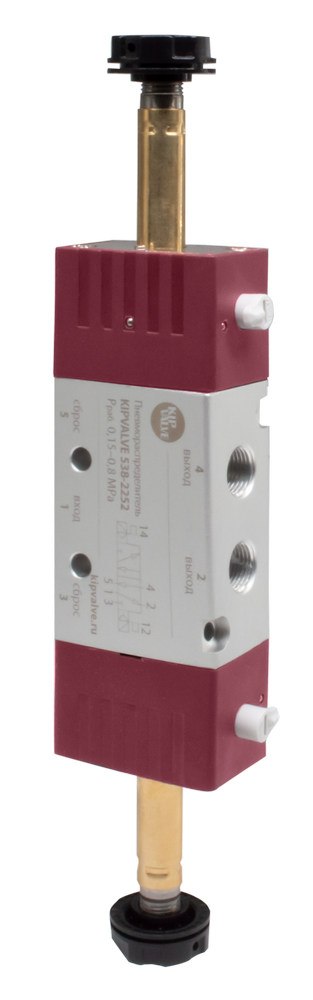

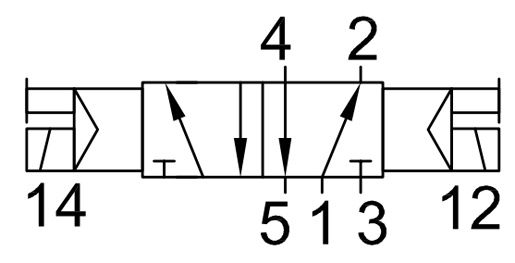

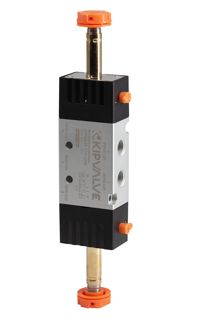

Пневмораспределители 5/2 бистабильные,
двухстороннего управления, серия 5
Катушка и разъем заказываются отдельно
|
 |
|
(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
|
 |

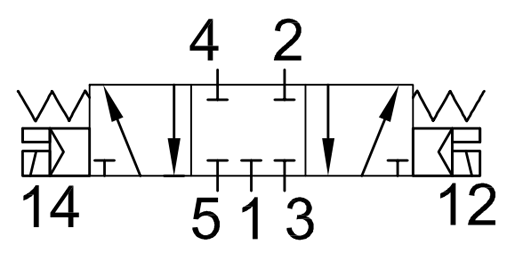

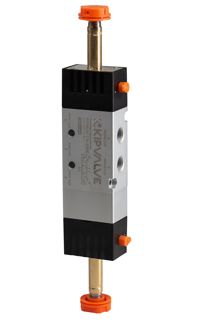

Пневмораспределители 5/3 с пружинным возвратом,
двухстороннего управления, с ЗЦП, серия 5
Катушка и разъем заказываются отдельно
|
 |
|
(1) – Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) – Разъем для катушки заказывается отдельно.
(3) – Для просмотра 3D модели необходимо использовать Adobe Reader с поддержкой U3D.
|

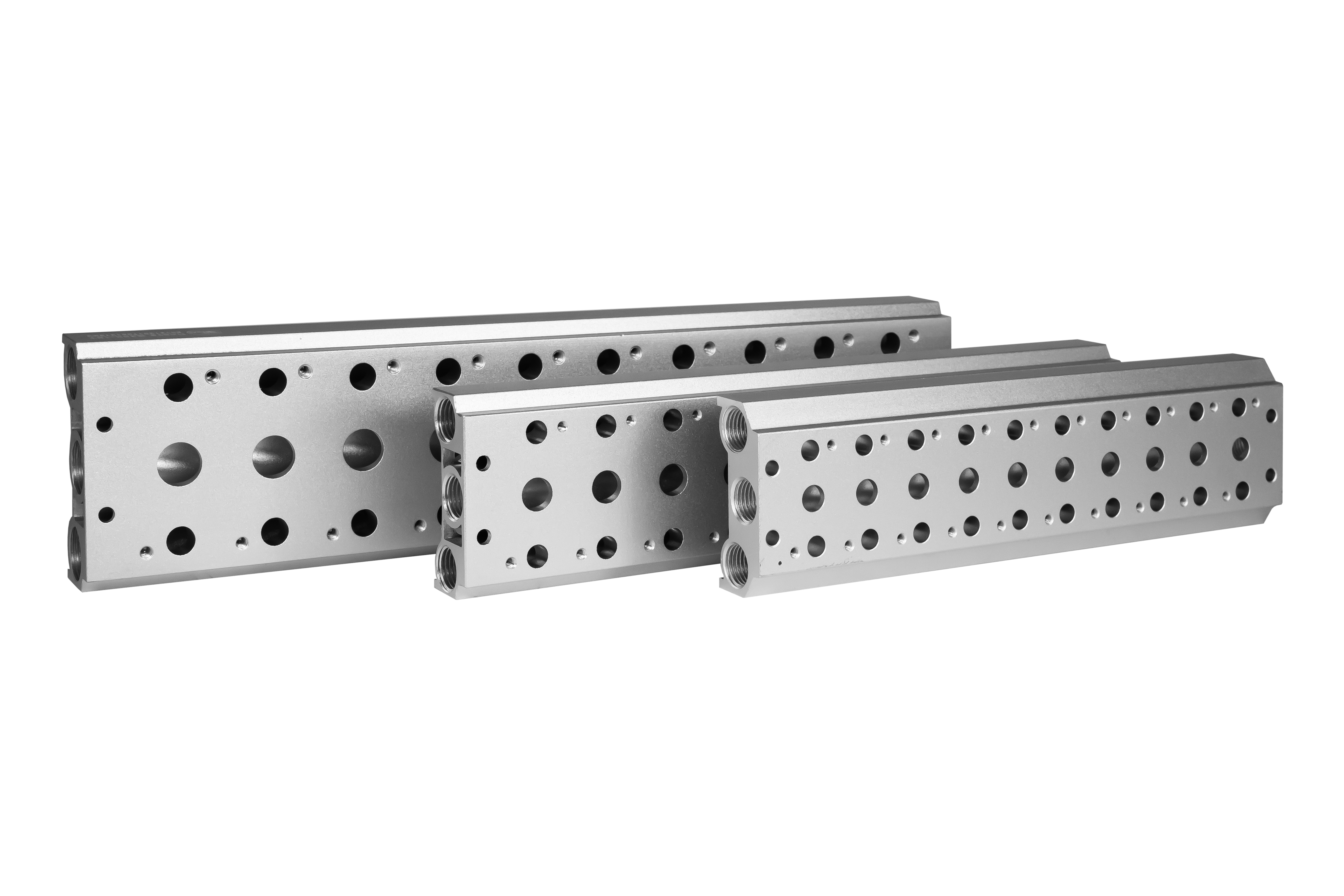

Плиты G100, G200, G300
 |

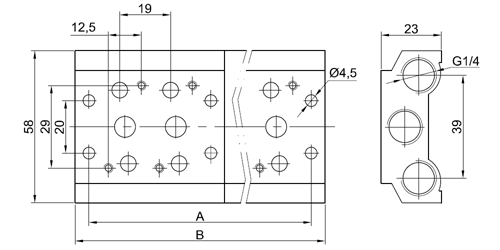

Плиты серии KIPVALVE G100
|
| Модификация плиты |
Количество распределителей |
Размер, мм |
3D модель, чертеж |
| A |
B |
| G100 2T |
2 |
47 |
57 |
 |
  |
| G100 4T |
4 |
85 |
95 |
| G100 5T |
5 |
104 |
114 |
| G100 6T |
6 |
123 |
133 |
| G100 8T |
8 |
162 |
171 |
| G100 10T |
10 |
199 |
209 |
|
 |

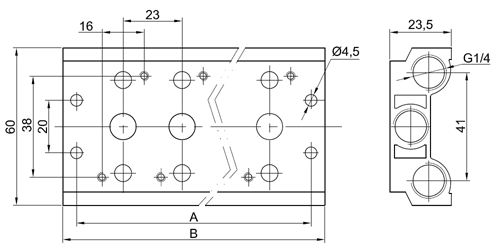

Плиты серии KIPVALVE G200
|
| Модификация плиты |
Количество распределителей |
Размер, мм |
3D модель, чертеж |
| A |
B |
| G200 2T |
2 |
58 |
69 |
|
|
| G200 4T |
4 |
104 |
115 |
| G200 6T |
6 |
150 |
161 |
| G200 8T |
8 |
196 |
207 |
| G200 10T |
10 |
242 |
253 |
|
 |

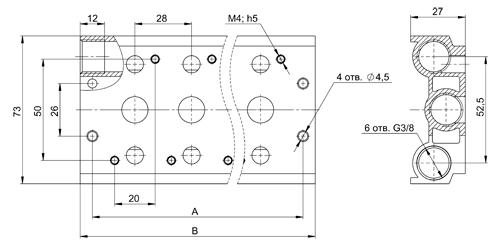

Плиты серии KIPVALVE G300
|
| Модификация плиты |
Количество распределителей |
Размер, мм |
3D модель, чертеж |
| A |
B |
| G300-2T |
2 |
70 |
82 |
|
|
| G300-4T |
4 |
126 |
138 |
| G300-5T |
5 |
154 |
166 |
| G300-6T |
6 |
182 |
194 |
| G300-8T |
8 |
238 |
250 |
| G300-10T |
10 |
294 |
306 |
|
Расшифровка условного обозначения пневмораспределителей KipValve
338N - 1133C
Пример расшифровки - 534-2152:
Пневмораспределитель 5 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
|
