ОВЕН ДТСХХ5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Термосопротивления с выходным сигналом 4…20 мА ОВЕН ДТСхх5М.И

Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

В состав термопреобразователей входят:

  • первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПТ-3, встроенный в головку датчика.
  • диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.


Документация

Руководство по эксплуатации ДТС-И и ДТП-И

Краткое руководство ДТС-И и ДТП-И

Конструктивное исполнение
 Модель
 Параметры
Длина монтажной части L*, мм
ДТС015 термосопротивления с выходным сигналом 4…20 мА
015
 D = 8 мм
80, 100, 120,
160, 200, 250,
320, 400, 500,
 630, 800, 1000,
1250, 1600, 2000
025
 D = 10 мм
ДТС035 термосопротивления с выходным сигналом 4…20 мА
Подвижный штуцер
035
D = 8 мм, M = 20х1,5 мм**, S = 22 мм
60, 80, 100,
120,160, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000
045
D = 10 мм, M = 20х1,5 мм**, S = 22 мм
145
D = 6 мм, M = 20х1,5 мм**, S = 22 мм
ДТС335 термосопротивления с выходным сигналом 4…20 мА
Подвижный штуцер
335
D = 8 мм, M = 20х1,5 мм**, S = 22 мм
ДТС055 термосопротивления с выходным сигналом 4…20 мА
Подвижный штуцер
055
D = 10 мм, M = 20х1,5 мм**, S = 22 мм
80, 100, 120,
160, 200, 250,
320, 400, 500,
 630, 800, 1000,
1250, 1600, 2000





ДТС065 термосопротивления с выходным сигналом 4…20 мА
065
D = 8 мм, M = 20х1,5 мм**, S = 27 мм
075
D = 10 мм, M = 20х1,5 мм**, S = 27 мм
085
D = 10 мм, M = 27х2 мм**, S = 32 мм
ДТС095 термосопротивления с выходным сигналом 4…20 мА
Подвижный штуцер
095
D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

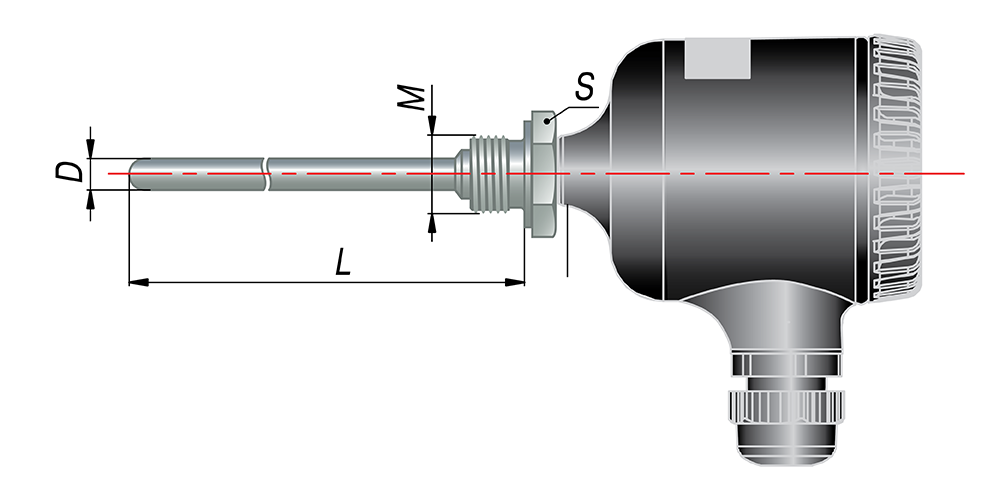

ДТС105 термосопротивления с выходным сигналом 4…20 мА
105
D = 8 мм, M = 20х1,5 мм**, S = 27 мм
ДТС325 термосопротивления с выходным сигналом 4…20 мА
325
Датчик накладной на трубопровод
диаметром от 80 до 100 мм
См. ниже «Особенности монтажа накладных датчиков ДТС»
50, 80,
100, 120
ДТС105 термосопротивления с выходным сигналом 4…20 мА
405
D = 5 мм
80, 100, 120,
160, 200, 250,
320
ДТС125М.И конструктивное исполнение
125
D = 6 мм
60, 80, 100
* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Особенности монтажа накладных датчиков ДТС

Особенности монтажа накладных датчиков ДТС

При монтаже накладного датчика ДТС325М необходимо соблюдать следующие условия:

  1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
  2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
  3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Конструктивное исполнение коммутационной головки для ДТС-И

Под НПТ-3
Пластмассовая
Металлическая
Конструктивное исполнение пластмассовой головки под НПТ-3
Конструктивное исполнение металлической головки под НПТ-3
Кабельный ввод М16×1,5
Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм
Диаметр подключаемого кабеля до 10 мм

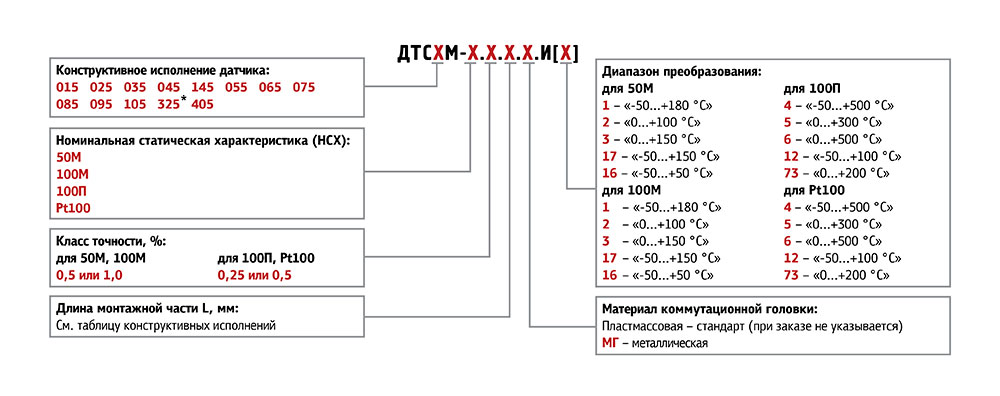

Обозначение при заказе ДТСхх5М.И

* Для модели 325 нет диапазонов преобразования 4, 5 и 6.

Примечание: при измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Пример обозначения при заказе: ОВЕН ДТС045М-100М.0,5.120.МГ.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ОВЕН ДТС045М-РТ100.0,5.200.МГ.G1/2.И [12]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 045, класс точности 0,5 %, длиной монтажной части 200 мм, металлической коммутационной головкой, с трубной резьбой G1/2, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+100 °С.

Обозначение при заказе ДТС125М

Обозначение при заказе ДТС125М

Наименование
Значение
Номинальное значение напряжения питания (постоянного тока)
24 В
Диапазон допустимых напряжений питания (постоянного тока)
12...36 В
Максимальная мощность, потребляемая преобразователем
0,8 Вт
Диапазон выходного тока преобразователя
4...20 мА
Вид зависимости «ток от температуры»
линейная
Нелинейность преобразования, не хуже
±0,2 %
Разрядность цифро-аналогового преобразователя, не менее
12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более
30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более
100
Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)
500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) *
1250 Ом
Пульсации выходного сигнала
0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более
30 мин
Показатель тепловой инерции, не более
20...40 с
