ОВЕН ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD

ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).

Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –50…+500 °С
  • НСХ: Pt100
  • Выходной сигнал: 4…20 мА, HART (только для РТ100)
  • Класс точности: ±0,25 %; ±0,5 %
  • Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение
Модель
Параметры
Материал
Длина монтажной части L*, мм

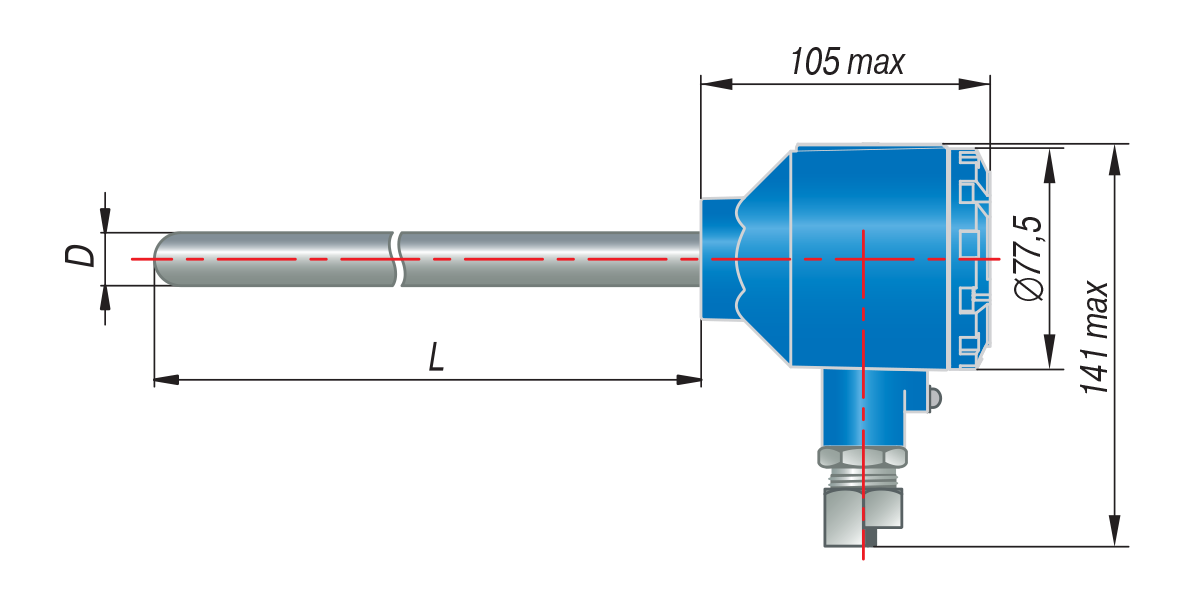

015
D = 8 мм
сталь 12Х18Н10Т


60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
025
D = 10 мм
Подвижный штуцер
035
D = 8 мм,
M = 20 × 1,5 мм**,
S = 22 мм
045
D = 10 мм,
M = 20 × 1,5 мм**,
S = 22 мм
145
D = 6 мм,
M = 20 × 1,5 мм**,
S = 22 мм
Подвижный штуцер

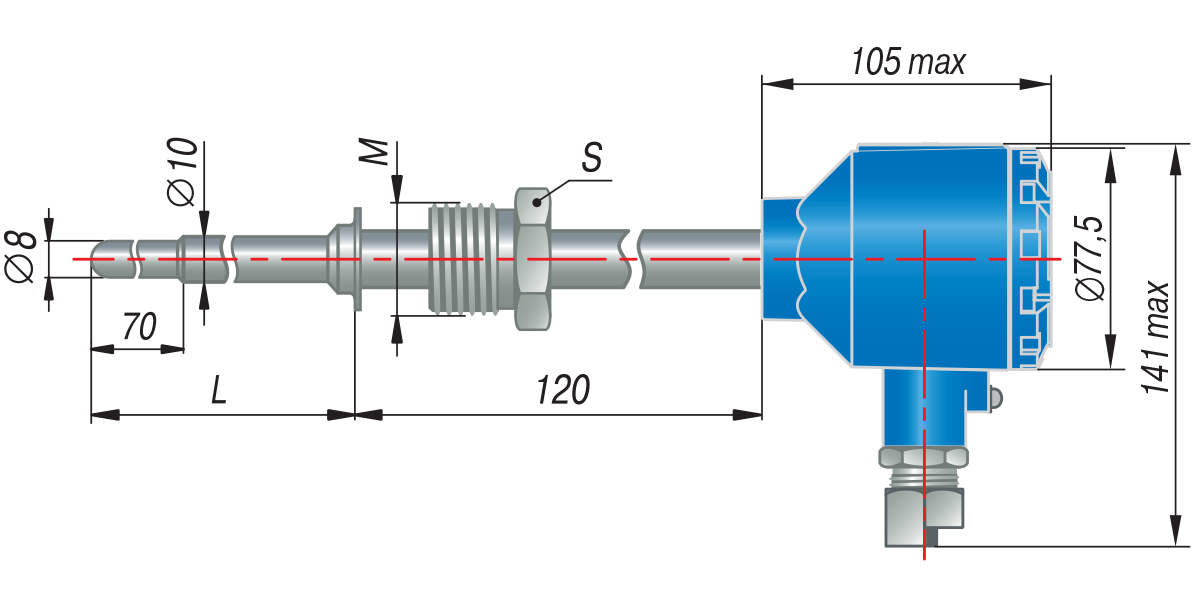

055
D = 10 мм,
M = 20 × 1,5 мм**,
S = 22 мм
80, 100, 120,
160, 180, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000

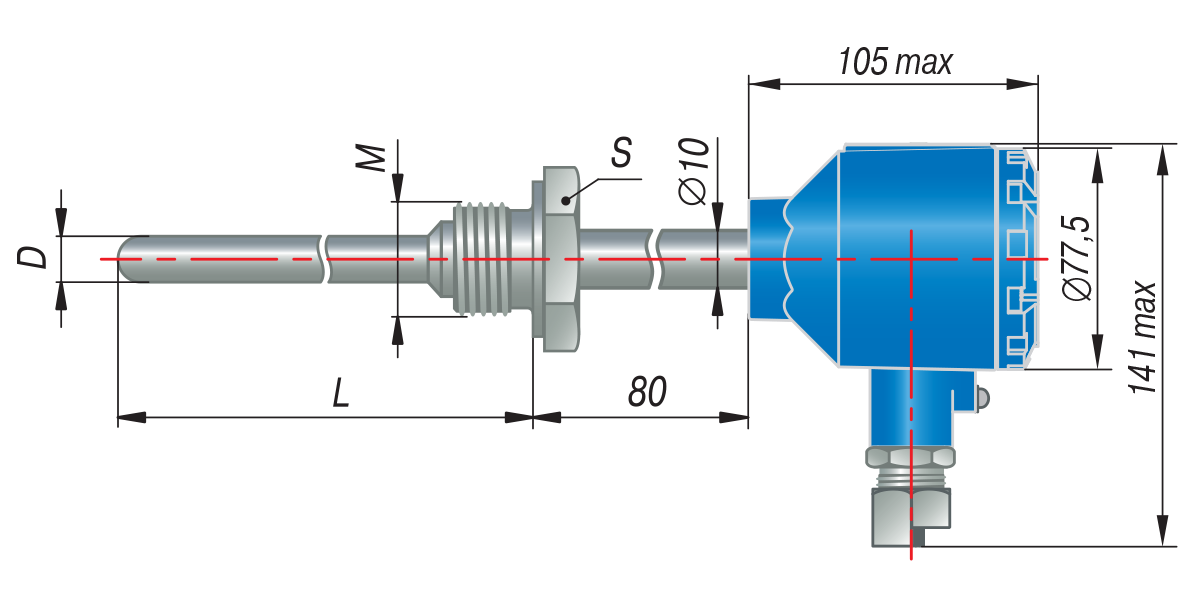

065
D = 8 мм,
M = 20 × 1,5 мм**,
S = 22 мм
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
075
D = 10 мм,
M = 20 × 1,5 мм**,
S = 22 мм
085
D = 10 мм,
M = 27 × 2 мм**,
S = 32 мм
Подвижный штуцер

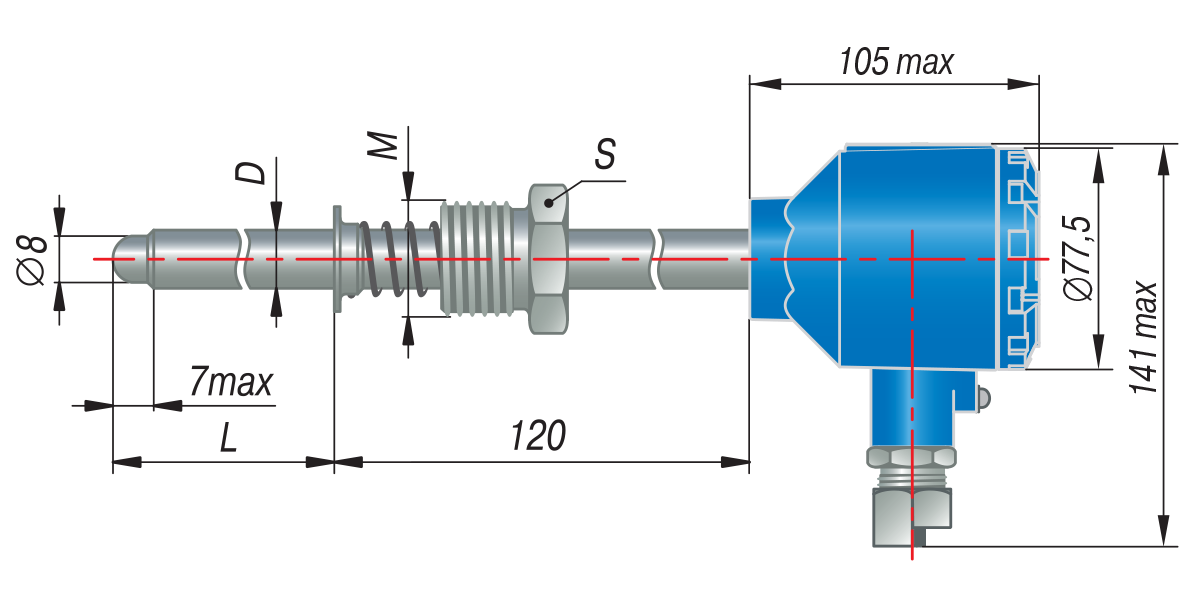

095
D = 10 мм,
M = 20 × 1,5 мм**,
S = 22 мм
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
105
D = 8 мм,
M = 20 × 1,5 мм**,
S = 27 мм
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

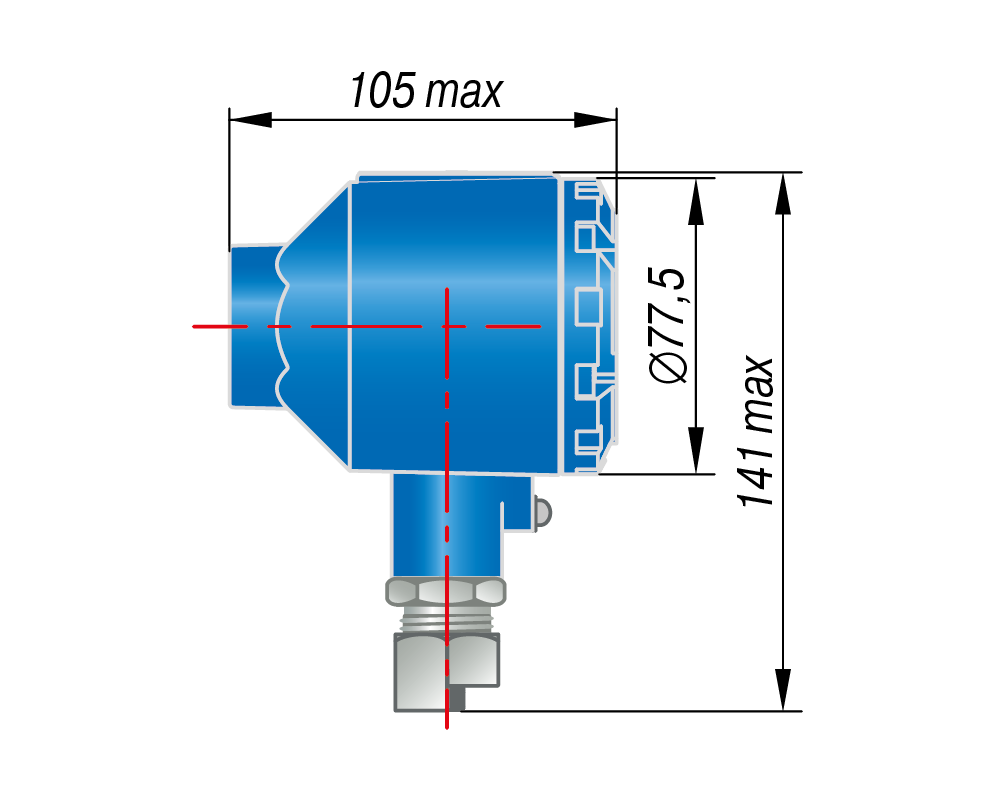

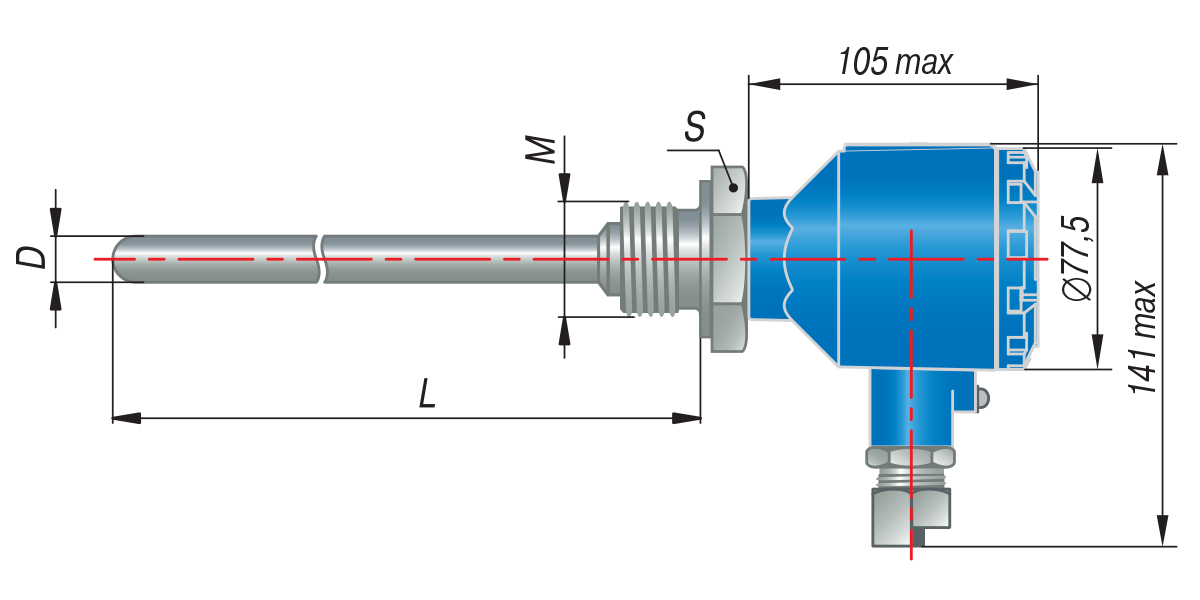

Конструктивное исполнение коммутационных головок для ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD
ДТСхх5.И головка под EХD, металлическая
ДТСхх5.И головка под EХD, металлическая
Кабельный ввод М20×1,5
Диаметр подключаемого кабеля от 6 до 8 мм

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.

Наименование
Значение
ДТх-И.EXD
ДТх-И.EXD-H
Питание
Номинальное значение напряжения питания (постоянного тока), В
24
Диапазон допустимых напряжений питания (постоянного тока), В
8…35
8…30
Максимальная мощность потребления, Вт
0,8
Защита от обратной полярности напряжения питания
есть
Выходной сигнал
Диапазон выходного тока, мА
4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА
23
Вид зависимости «ток от температуры»
линейная
Диапазон преобразования температур
определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом *
0…1170
250…956
Время установления рабочего режима после включения напряжения питания, сек, не более
30
Интерфейс HART
нет
есть
Конструкция
Взрывозащита корпуса датчика
1Ex d llC T6 Gb X
Способ контакта с измеряемой средой
погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)
IP65
Надежность
Средняя наработка на отказ, ч, не менее
15 000
Средний срок службы при номинальной температуре применения, лет, не менее:
 – для ДТП-И.EXD
 – для ДТС-И.EXD

8
10

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

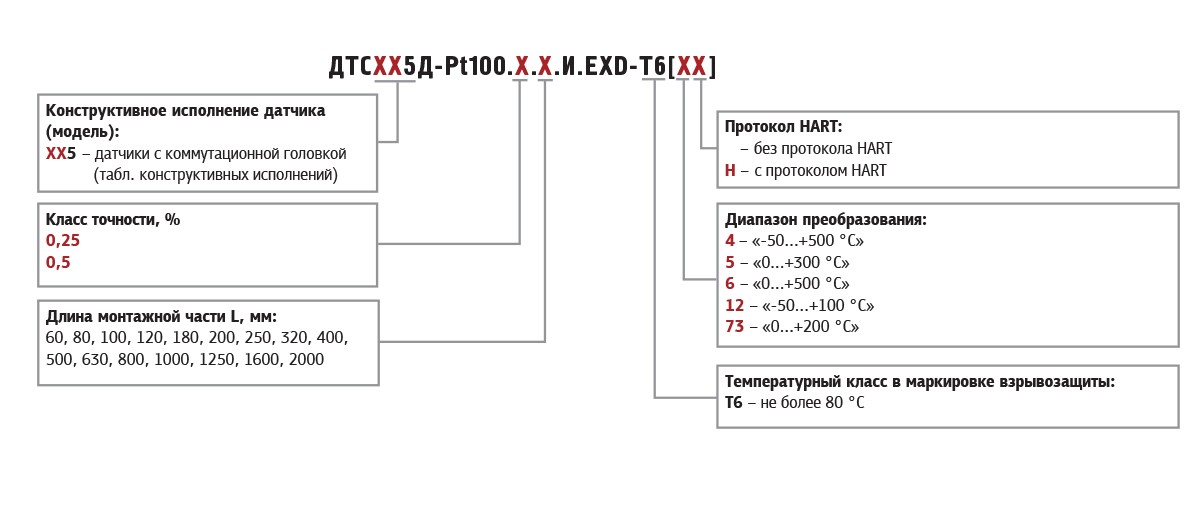

Пример обозначения при заказе: ОВЕН ДТС045Д-Рt100.0,5.120.ЕХD-Т6[4]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), диапазон преобразования температур: -50… +500 °С.

Пример обозначения при заказе: ОВЕН ДТС045Д-РТ100.0,5.120.G1/2.И.ЕХD-Т6 [12]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 045, класс точности 0,5 %, длиной монтажной части 120 мм, с трубной резьбой G1/2, взрывозащищенное исполнение (взрывонепроницаемая цепь 1Ех d IIС Т6 Gb Х), диапазон преобразования температур: -50…+100 0С.

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.

В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART

ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
