ОВЕН ДТПХхх4 термопары с кабельным выводом EXIA

ОВЕН ДТПХхх4 термопары с кабельным выводом EXIA

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х
0
Датчики относятся к категории особо взрывобезопасного оборудования
Ех
Знак соответствия стандартам взрывозащиты
ia
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х
Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс
Т1
Т2
Т3
Т4
Т5
Т6
Температура окружающей и контролируемой среды, не более
425 °С
275 °С
195 °С
130 °С
95 °С
80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение
Модель
Параметры
Материал
Длина монтажной
части L*, мм

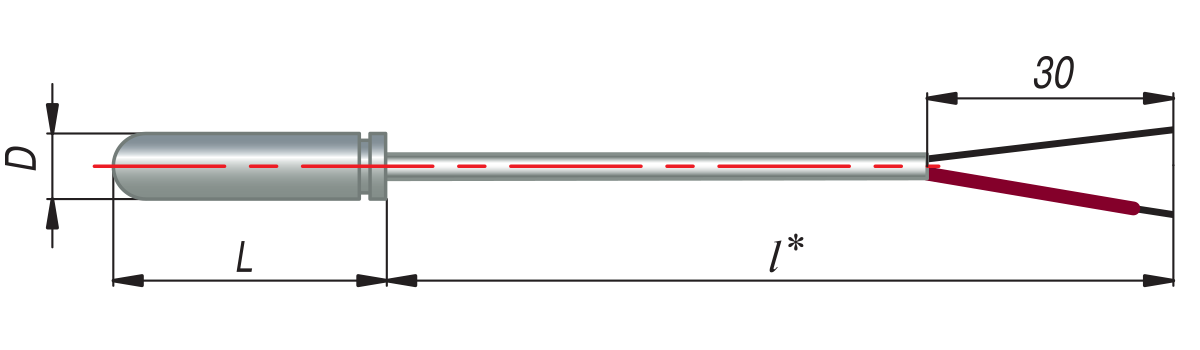

Конструктивное исполнение ДТП014
014
D = 5 мм
ДТПК, ДТПL
латунь
(-40…+300 °C)
20
024
D = 8 мм
ДТПК, ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)
30

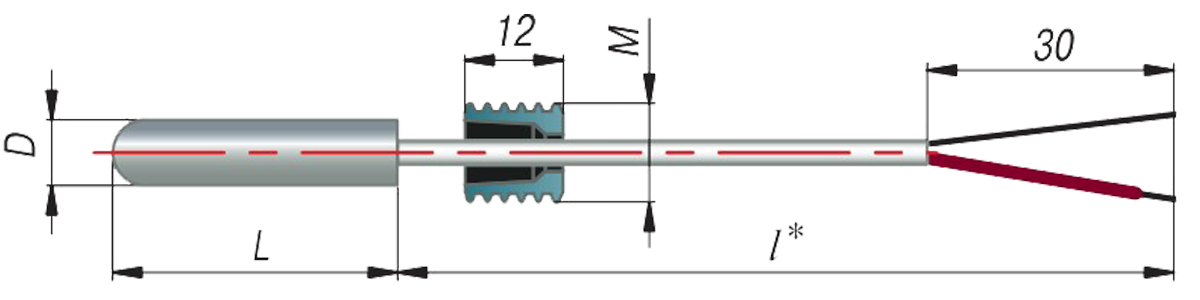

Конструктивное исполнение ДТП034
034
D = 5 мм
М = 8×1 мм**
ДТПК, ДТПL
латунь
(-40…+300 °С)
20
044
D = 8 мм
M = 12×1,5 мм**
ДТПК, ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)
30

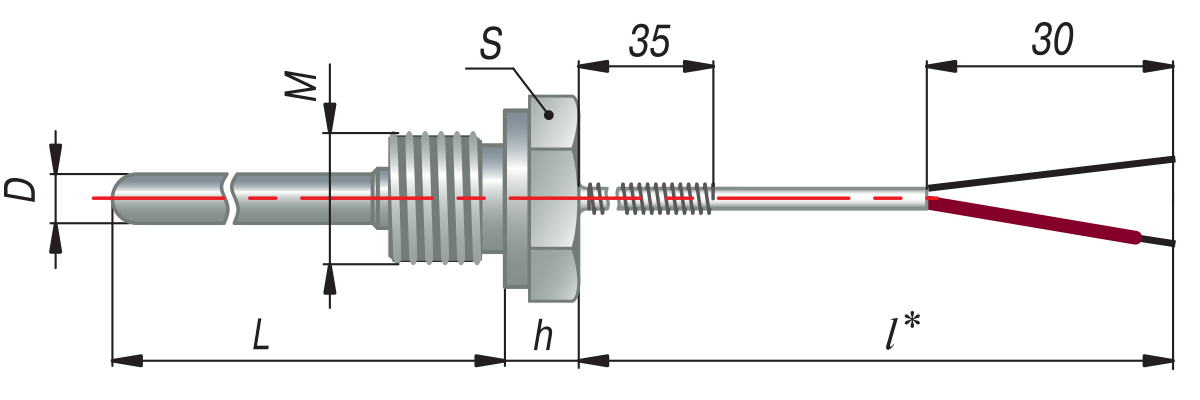

Конструктивное исполнение ДТП054
054
D = 6 мм
М = 16×1,5 мм**
S = 22 мм, h = 9 мм
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000






064
D = 8 мм
M = 20×1,5 мм**
S = 27 мм, h = 8 мм
074
D = 10 мм
M = 20×1,5 мм**
S = 27 мм, h = 8 мм
Конструктивное исполнение ДТП084
084
D = 10 мм
M = 20×1,5 мм**
S = 27 мм, h = 8 мм

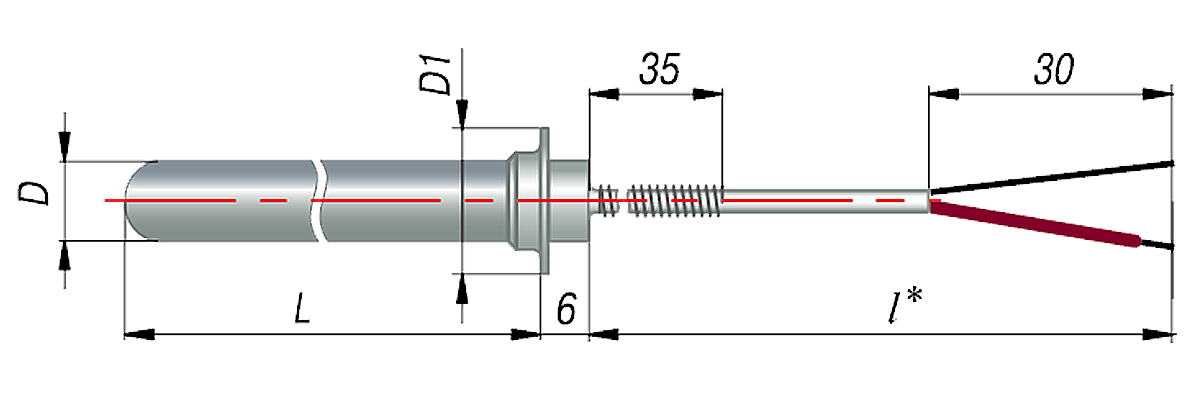

Конструктивное исполнение ДТП094
094
D = 6 мм, D1 = 13 мм
104
D = 8 мм, D1 = 18 мм
114
D = 10 мм, D1 = 18 мм

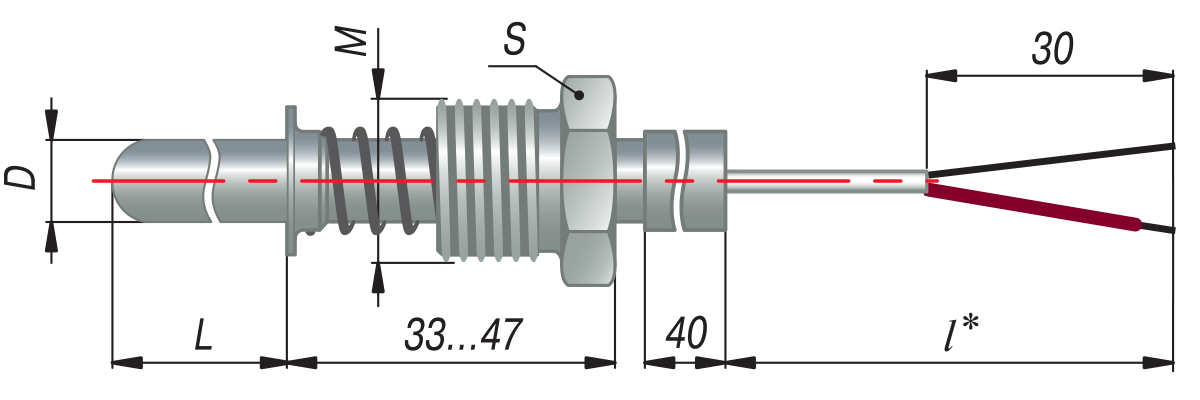

Конструктивное исполнение ДТП124
Подвижный штуцер
124
D = 6 мм
M = 16×1,5 мм**
S = 17 мм
10, 32, 40,
60, 80, 120,
160, 200, 250,
320, 400, 500



134
D = 8 мм
M = 20×1,5 мм**
S = 22 мм
144
D = 10 мм
M = 20×1,5 мм**
S = 22 мм

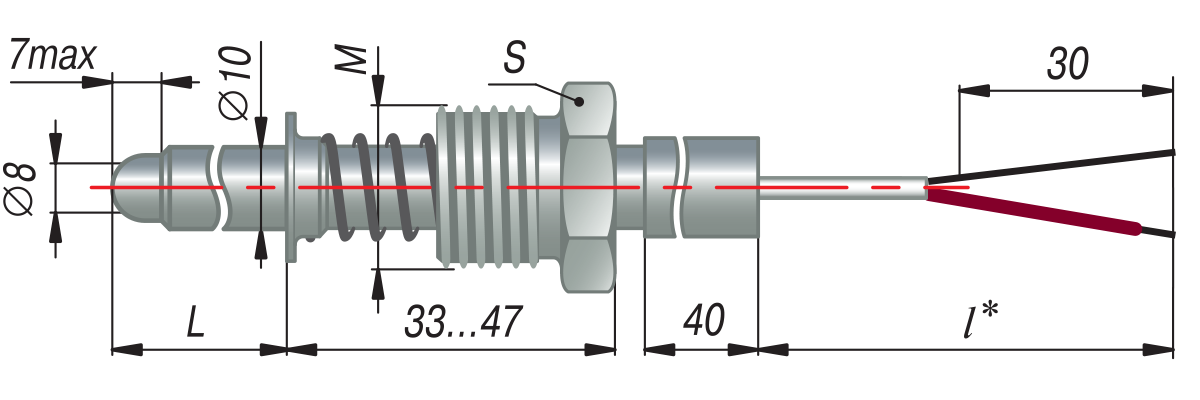

Конструктивное исполнение ДТП154
Подвижный штуцер
154
D = 10 мм
M = 20×1,5 мм**
S = 22 мм

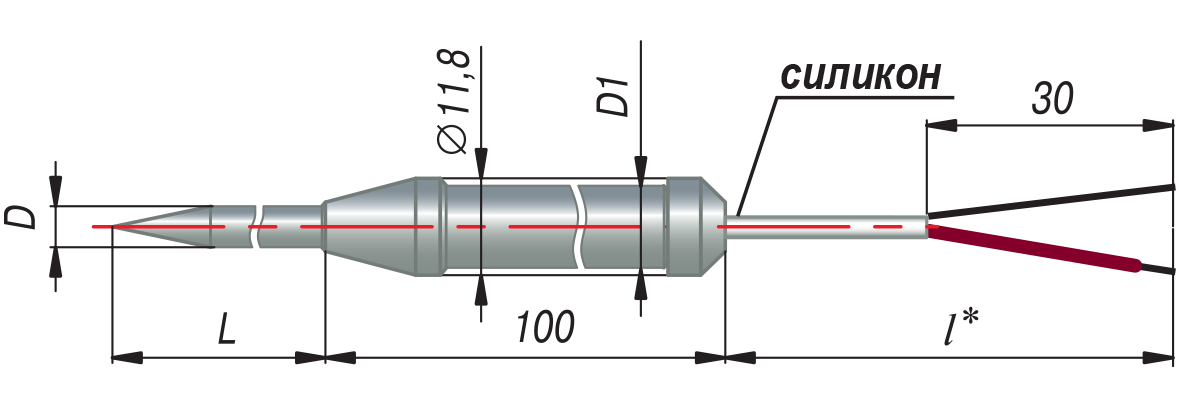

Конструктивное исполнение ДТП174
194
D = 5 мм, D1 = 10 мм
60, 80, 100,
120, 160, 200,
250, 320
Конструктивное исполнение ДТП204
204
M = 10×1 мм**
S = 14 мм
ДТПК, ДТПL
латунь
(-40…+400 °С)
40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)
Одножильный кабель термопарный ОВЕН ДКТК
1 – нить К11С6 с пропиткой кремнийорганическим лаком
2 – термоэлектродная проволока
ДКТК011-0,5
ДКТК011-0,7
ДКТК011-1,2
Одножильный
Сечение проводов:
0,5 мм2/0,7 мм2/1,2 мм2 (указывается при заказе)
Изоляция нить К11С6
Класс допуска 2
Стандарт
-40…+300 °С
1,8/2,0
2,0/2,8
2,8/4,0
Многожильный кабель термопарный ОВЕН СФКЭ
Кабель СФКЭ ХА
2×0,5
Многожильный

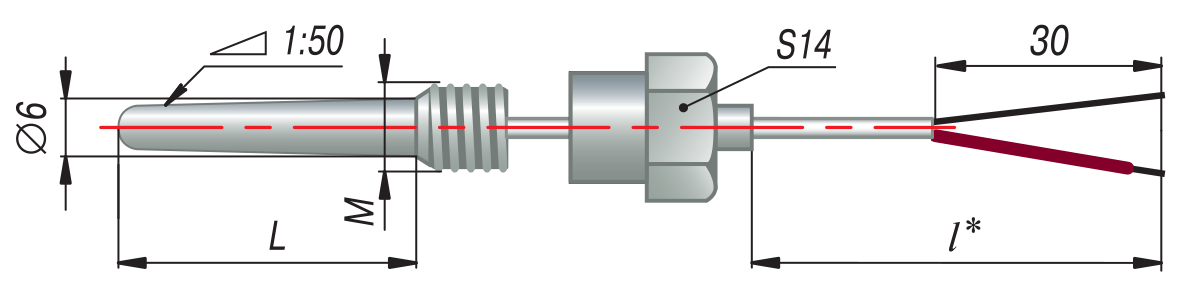

Сечение проводов 0,5 мм2
Изоляция – стеклонить и фторопласт
Класс допуска 2
По заказу
-40…+185 °С
3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)
Одножильный кабель термопарный ОВЕН ДКТL
1 – нить К11С6 с пропиткой кремнийорганическим лаком
2 – термоэлектродная проволока
ДКТL011-0,5
ДКТL011-0,7
ДКТL011-1,2
Одножильный,
Сечение проводов:
0,5 мм2/0,7 мм2/1,2 мм2 (указывается при заказе)
Изоляция – нить К11С6
Класс допуска 2
Стандарт
-40…+300 °С
1,8/2,0
2,0/2,8
2,8/4,0
Многожильный термопарный кабель ОВЕН СФКЭ
Кабель СФКЭ ХК
2×0,5
Многожильный
Сечение проводов 0,5 мм2
Изоляция – стеклонить
Изоляция – фторопласт
Класс допуска 2
По заказу
-40…+185 °С
3,0/4,5
Характеристика
Значение
ДТПКхх4
ДТПLхх4
Номинальная статическая характеристика (НСХ)
K (ХА) хромель-алюмель
L (ХК) хромель-копель
Рабочий диапазон измеряемых температур:
-40...+400 °С
Условное давление
0,4…10 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика
2
Исполнение рабочего спая термопары, относительно корпуса датчика
изолированный
неизолированный
Диаметр термоэлектродной проволоки, мм
0,5; 0,7
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем
20 с
- с неизолированным рабочим спаем
10 с
Количество рабочих термопар в изделии
1 или 2
Материал защитной арматуры
латунь
сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254
IP54
Маркировка взрывозащиты
0Ex ia IIC T1...T6
Параметры искробезопасных электрических цепей
Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термоэлектри­ческого
преобра­зователя
Номинальная статическая
характе­ристика (НСХ)
Диаметр
проволоки, мм
Темпера­тура
эксплу­атации, °С
Продолжи­тельность
эксплу­атации, ч
ДТПК (ХА)
хромель – алюмель
5,0; 3,2
800
10000
1000
2000
1200
100
1,5
800
10000
1000
1000
1100
200
1,2
800
10000
1000
500
1100
200
0,7
800
6000
1000
300
0,5
800
1000
1000
100
0,3; 0,2
600
10000
800
200
ДТПL (ХК)
хромель – копель
5,0; 3,2; 1,5
600
10000
800
1000
1,2; 0,7
600
10000
800
500
0,5
600
5000
0,3; 0,2
600
1000

Технические характеристикиМодификацииМатериалы монтажных частей арматуры термопарДокументация

Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры

Материал арматуры
монтажной части ДТП
Рекомендуемые температуры
применения, °С
Условия
применения
Температура
окалинообразования, °С
Особенности
применения
Нержавеющие
аустенитные стали 12Х18Н10Т
08Х18Н10Т
AISI304
800
Неподвижные окислительные или нейтральные жидкие, газообразные среды

850
Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах
600
воздействие механических нагрузок
Нержавеющая
аустенитная сталь
10Х23Н18
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок
1050
Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.
Нержавеющая
Тугоплавкая аустенитная сталь
сталь AISI310 (российский аналог:
20Х25Н20С2)
1100
Неподвижные окислительные или нейтральные газообразные среды

>1100
Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С
1050
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
аустенитная сталь AISI316
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен
925
Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин
Нержавеющая
аустенитная
сталь AISI321
800
Неподвижные окислительные или нейтральные газообразные среды
850
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С
600

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
Ферритная сталь 15Х25Т
1000
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен
1050
Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок
Сплав на железо-никелевой основе ХН45Ю
(ЭП 747)
1100
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок
1300
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке
Керамика МКРц
1100
Высокотемпературные газообразные среды
-
Не рекомендуется воздействие механических нагрузок.
Корунд CER795
( ≈ 95% Al2O3)
1300
(1600 кратковременно)
Высокотемпературные газообразные среды
-
Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.
Карбид кремния SiC
1250
Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)
-
Высокая твердость и износостойкость
