ОВЕН ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA

ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х
0
Датчики относятся к категории особо взрывобезопасного оборудования
Ех
Знак соответствия стандартам взрывозащиты
ia
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х
Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс
Т1
Т2
Т3
Т4
Т5
Т6
Температура окружающей и контролируемой среды, не более
425 °С
275 °С
195 °С
130 °С
95 °С
80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение
Модель
Параметры
Материал
Длина монтажной части
L*, мм

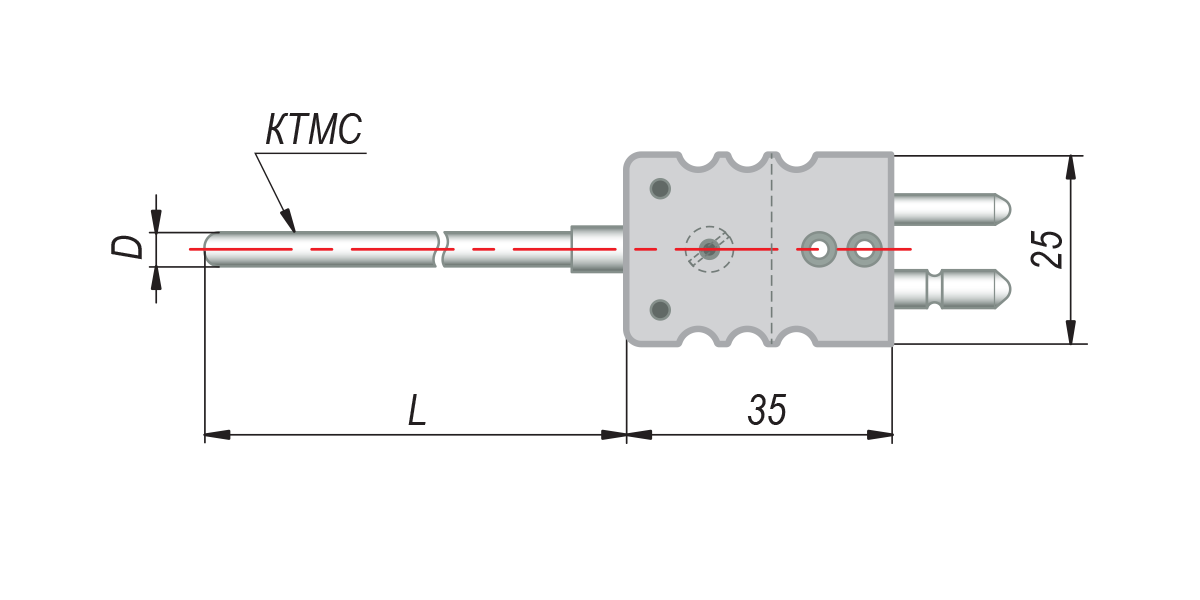

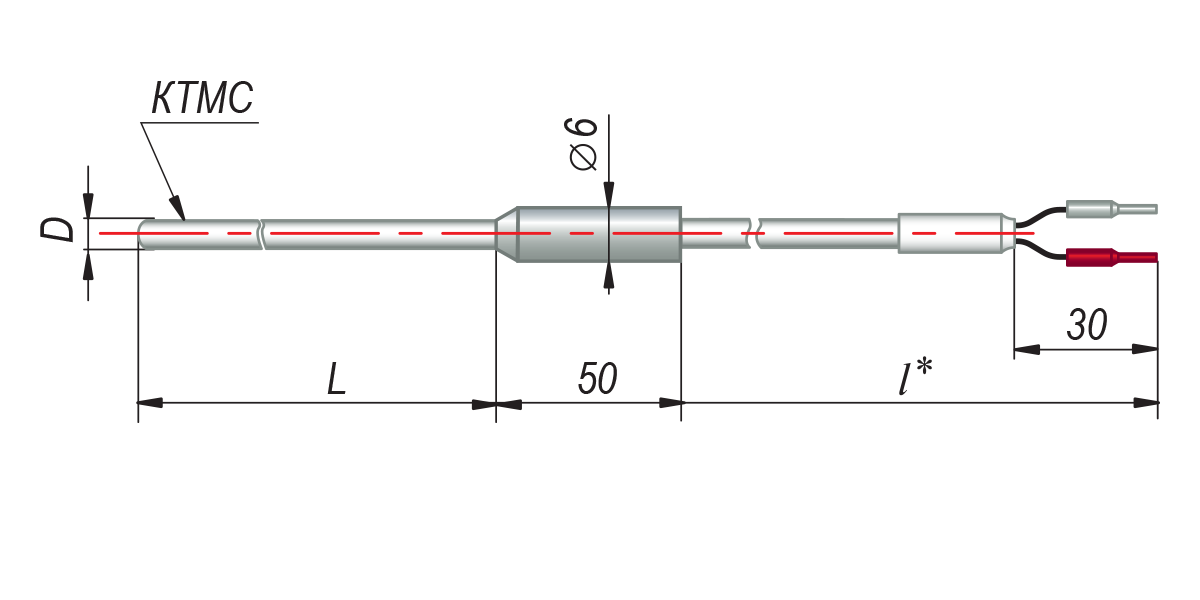

Конструктивные исполнения термопар с кабельным выводом модель 174
174
D = 2,0 мм
D1 = 10 мм
ДТПК
сталь AISI321
(-40…+400 °C)

ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)
60, 80, 100,
120, 160, 200,
250, 320
184
D = 3,0 мм
D1 = 10 мм
Конструктивные исполнения термопар с кабельным выводом модель 444
444
D = 4,5 мм
ДТПК
сталь AISI310
(-40…+900 °C)

ДТПJ
сталь AISI316
(-40…+600 °C)

ДТПN
сплав Nicrobell D
(-40…+1250 °C)
60, 100...30000,
кратно 10
454
D = 1,5 мм
ДТПК
сталь AISI321
(-40…+800 °C)
334
D = 2,0 мм
344
D = 3,0 мм
ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)

ДТПК
сталь AISI321
(-40…+800 °C)

ДТПJ
сталь AISI316
(-40…+600 °C)

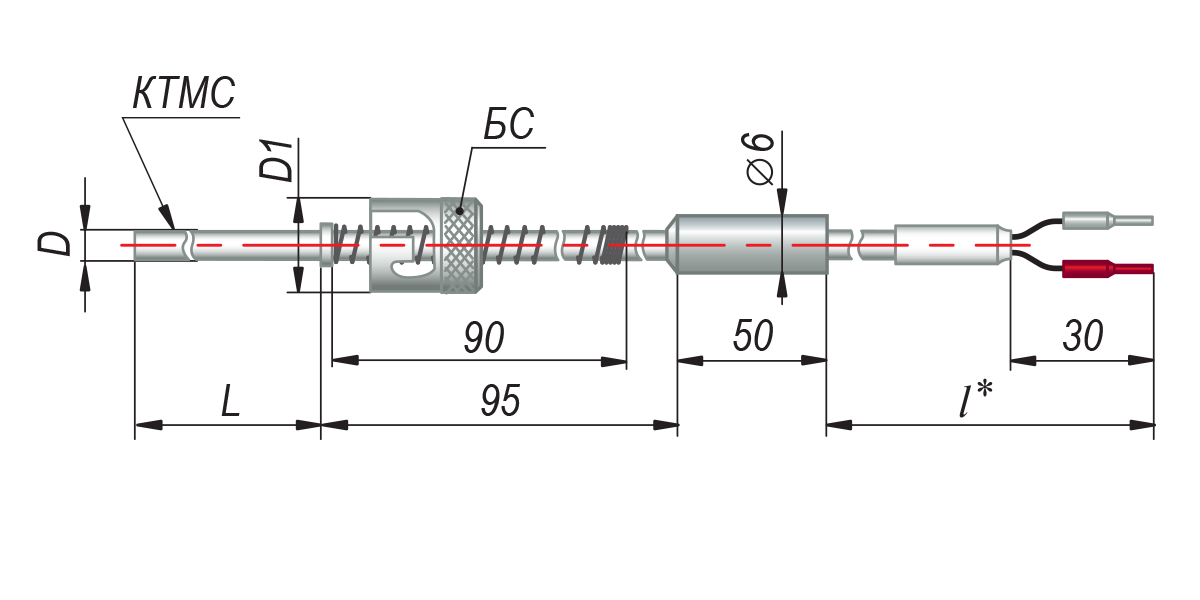

Конструктивные исполнения термопар с кабельным выводом модель 464
464
D = 3,0 мм
D1 = 7,2 мм БС7
ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)

ДТПК
сталь AISI321
(-40…+400 °C)

ДТПJ
сталь AISI316
(-40…+400 °C)
10...100,
кратно 10
234
D = 4,5 мм
D1 = 12,5 мм БС12
ДТПJ
сталь AISI316
(-40…+400 °C)

ДТПК
сталь AISI310
(-40…+400 °C)

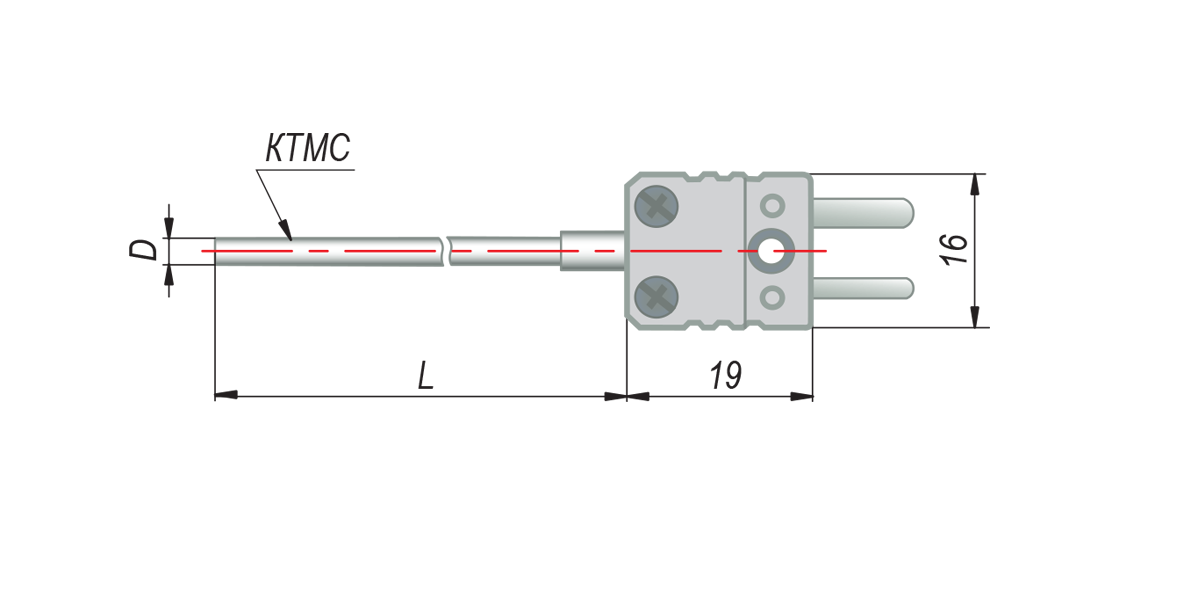

Конструктивные исполнения термопар с кабельным выводом модель 364
364
D = 1,5 мм
ДТПК сталь AISI321
(-40…+800 °C)

60, 100...30000,
кратно 10
374
D = 2,0 мм
384
D = 3,0 мм
Конструктивные исполнения термопар с кабельным выводом модель 284
284
D = 4,5 мм
ДТПJ
сталь AISI316
(-40…+600 °C)

ДТПN
сплав Nicrobell D
(-40…+1000 °C)

ДТПК
сталь AISI310
(-40…+900 °C)

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

Примечание: БС – байонетное соединение

Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

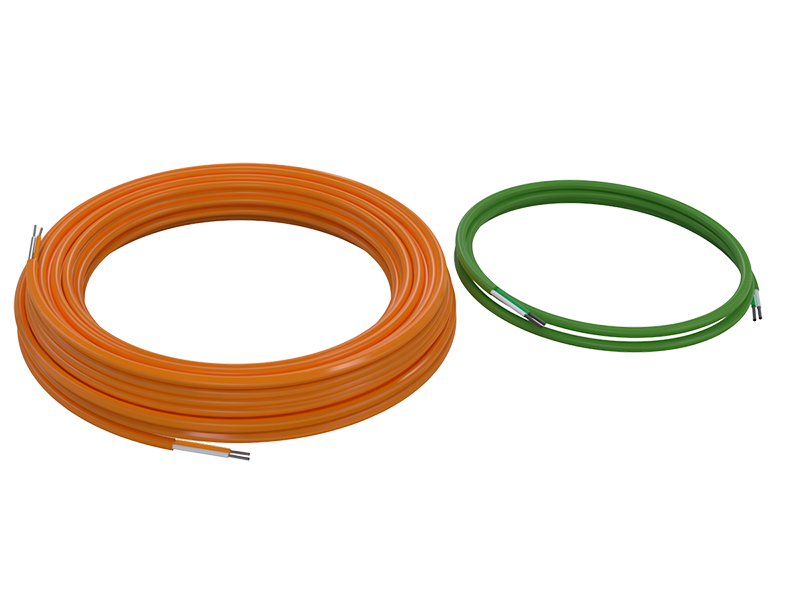

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

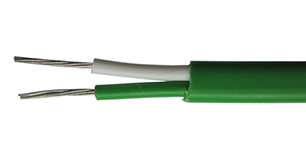

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)
Провод термопарный К 2×0,35 СС 4,6 мм
Провод термопарный К 2×0,35 СС 4,6 мм
Многожильный
Сечение проводов 0,35 мм2
Изоляция – термостойкий силикон
Класс допуска 1
-40…+200 °С
4,6 мм

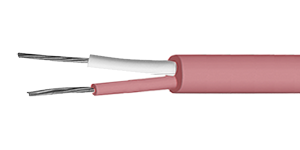

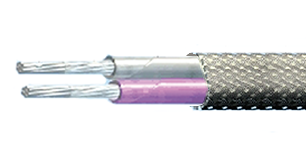

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)
Кабель СФКЭ ХК 2×0,5
Кабель СФКЭ ХК 2×0,5
Многожильный
Сечение проводов 0,5 мм2
Изоляция – стеклонить
Изоляция – фторопласт
Класс допуска 2
-40…+185 °С
3,0/4,5

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение
Наименование
Описание
Температурный диапазон
Внешний диаметр
(толщина/ширина)
Провод термопарный N 2×0,35 СС 4,6 мм
Провод термопарный N 2×0,35 СС 4,6 мм
Многожильный
Сечение проводов 0,35 мм2
Изоляция – термостойкий силикон
Класс допуска 1
-40…+200 °С
4,6 мм

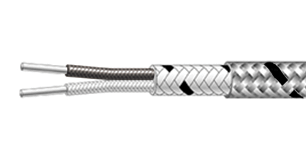

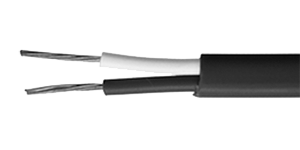

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение
Наименование
Описание
Температурный диапазон
Внешний диаметр
(толщина/ширина)
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм
Многожильный
Сечение проводов 0,22 мм2
Изоляция – стекловолокно
Наружная оболочка - экран стальной AISI304
Класс допуска 1
-40…+400 °С
3,3 мм
Провод термопарный J 2×0,22 СС 4,2 мм
Провод термопарный J 2×0,22 СС 4,2 мм
Многожильный
Сечение проводов 0,22 мм2
Изоляция и наружная оболочка - термостойкий силикон
Класс допуска 1
-40…+200 °С
4,2 мм

Связанные приборы

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки.

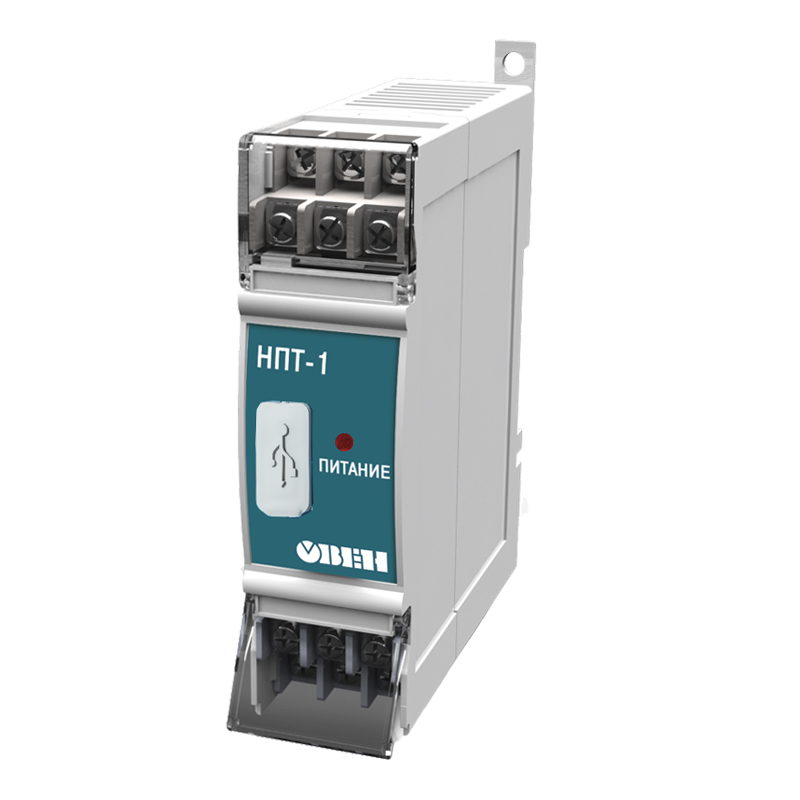

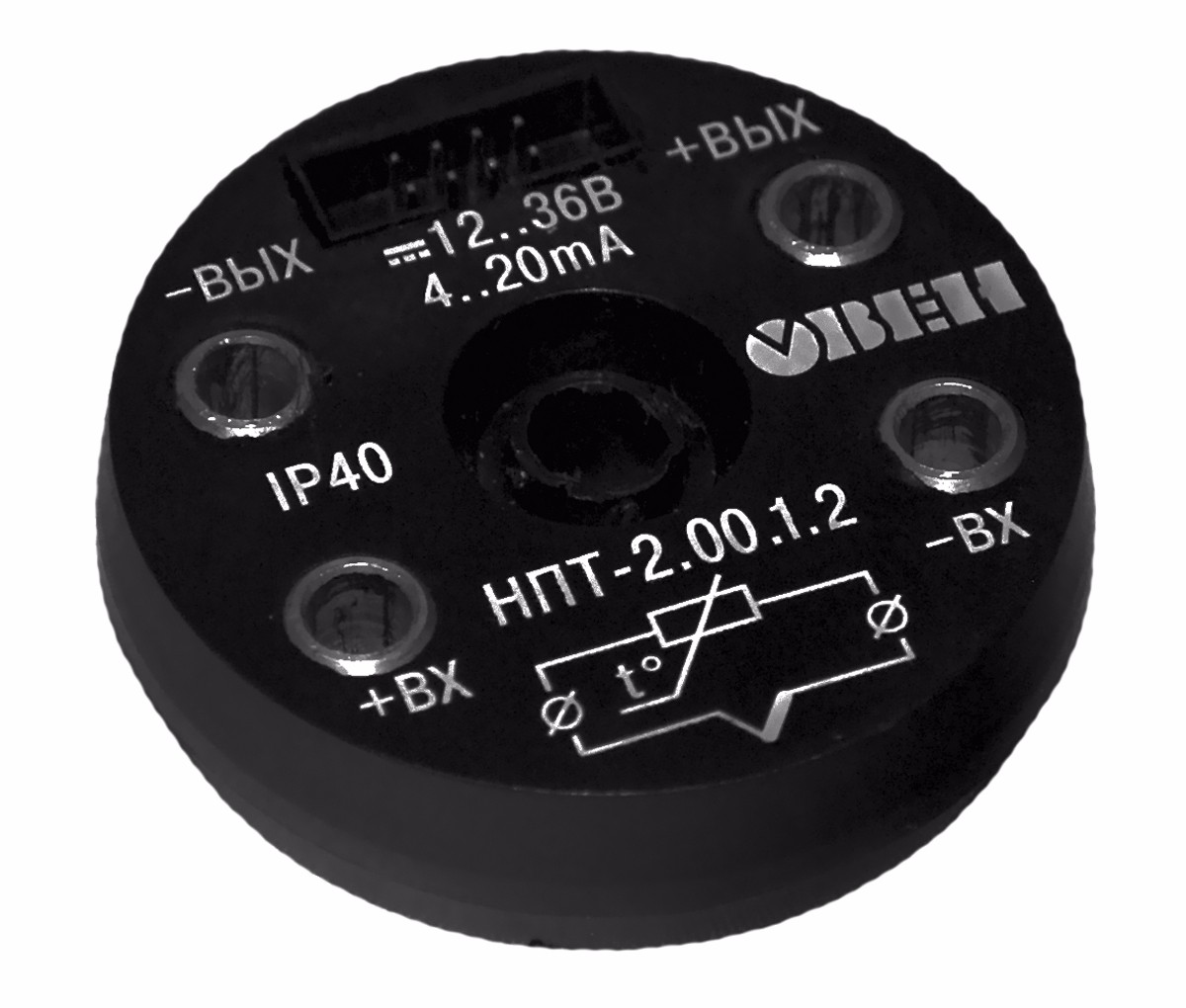

Нормирующие преобразователи ОВЕН НПТ-1 и НПТ-2 предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА.
Характеристика
Значение
ДТПLхх4
ДТПКхх4
ДТПJхх4
ДТПNхх4
Номинальная статическая характеристика (НСХ)
ТХА (L)
ТХА (К)
ТЖК (J)
ТНН (N)
Рабочий диапазон преобразования
-40...+400 °С
-40...+600 °С
-40...+800 °С
-40...+900 °С
-40...+400 °С
-40...+750 °С
-40…+1000 °С
-40…+1250 °С
Класс допуска
2
1
Условное давление, не более
0,1…6,3 МПа, в зависимости от конструктивного исполнения
Исполнение рабочего спая термопары, относительно корпуса датчика
изолированный;
неизолированный
Диаметр КТМС
3,0 мм
1,5 мм
2,0 мм
3,0 мм
4,5 мм
3,0 мм
4,5 мм
4,5 мм
Показатель тепловой инерции, с, не более:
- с изолированным рабочим спаем
4
- с неизолированным рабочим спаем
3
Степень защиты по ГОСТ 14254
IP67
Материал защитной оболочки КТМС
сталь 12Х18Н10Т
сталь 12Х18Н10Т
сталь AISI321
сталь AISI310
сталь AISI316
сплав Nicrobell D
Маркировка взрывозащиты
0 Ex ia IIC T1...T6
Параметры искробезопасных электрических цепей
Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ

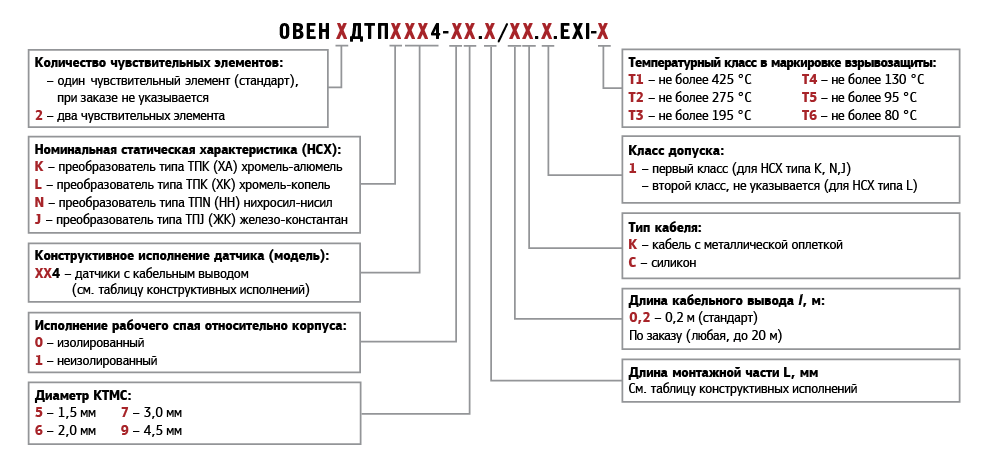

Пример обозначения при заказе: ОВЕН ДТПN444-09.1600/1,5C.1.ЕXI-Т2

Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1600 мм, длиной кабельного вывода 1,5 м, модель 444, во взрывозащищенном исполнении, температурный класс Т2 (температура поверхности датчика до 275 °С).

Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры

Материал арматуры
монтажной части ДТП
Рекомендуемые температуры
применения, °С
Условия
применения
Температура
окалинообразования, °С
Особенности
применения
Нержавеющие
аустенитные стали 12Х18Н10Т
08Х18Н10Т
AISI304
800
Неподвижные окислительные или нейтральные жидкие, газообразные среды
850
Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах
600
воздействие механических нагрузок
Нержавеющая
аустенитная сталь
10Х23Н18
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок
1050
Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.
Нержавеющая
Тугоплавкая аустенитная сталь
сталь AISI310 (российский аналог:
20Х25Н20С2)
1100
Неподвижные окислительные или нейтральные газообразные среды
>1100
Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С
1050
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
аустенитная сталь AISI316
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен
925
Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин
Нержавеющая
аустенитная
сталь AISI321
800
Неподвижные окислительные или нейтральные газообразные среды
850
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С
600
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
Ферритная сталь 15Х25Т
1000
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен
1050
Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок
Сплав на железо-никелевой основе ХН45Ю
(ЭП 747)
1100
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок
1300
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке
Керамика МКРц
1100
Высокотемпературные газообразные среды
-
Не рекомендуется воздействие механических нагрузок.
Корунд CER795
( ≈ 95% Al2O3)
1300
(1600 кратковременно)
Высокотемпературные газообразные среды
-
Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.
Карбид кремния SiC
1250
Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)
-
Высокая твердость и износостойкость
