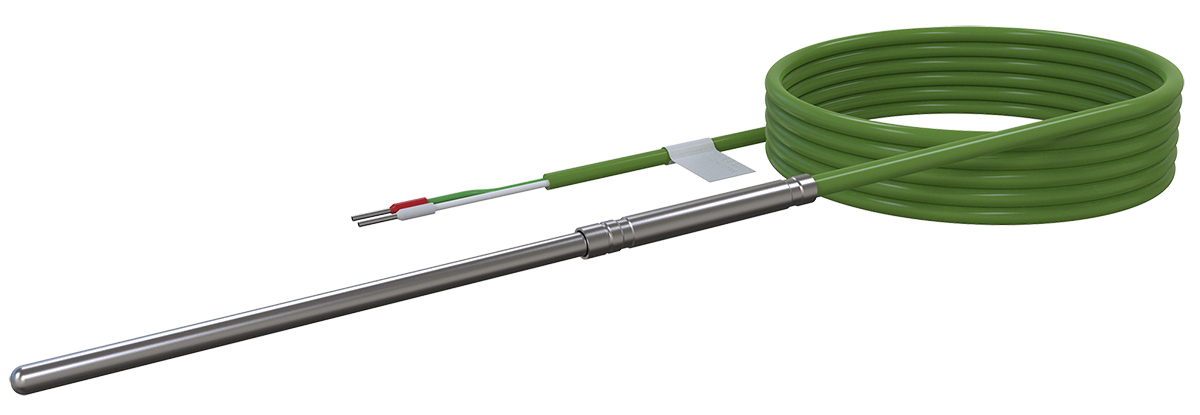

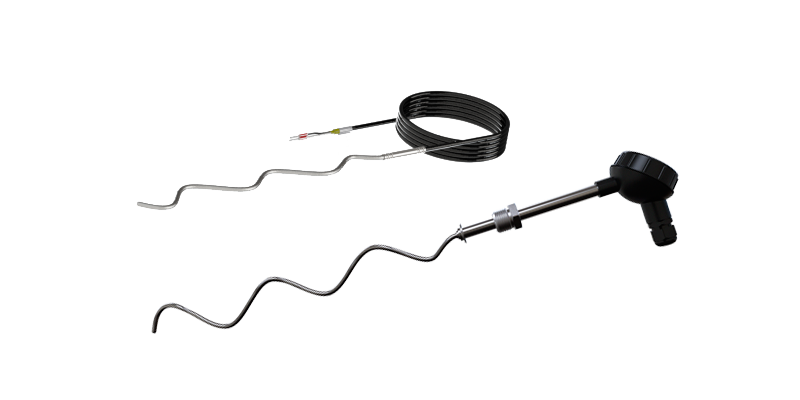

ОВЕН ДТП термопары на основе КТМС с кабельным выводом

ОВЕН ДТП термопары на основе КТМС с кабельным выводом
Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
  • хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
  • хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
  • нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

Термопары с кабельным выводом (модели ХХ4)
Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.

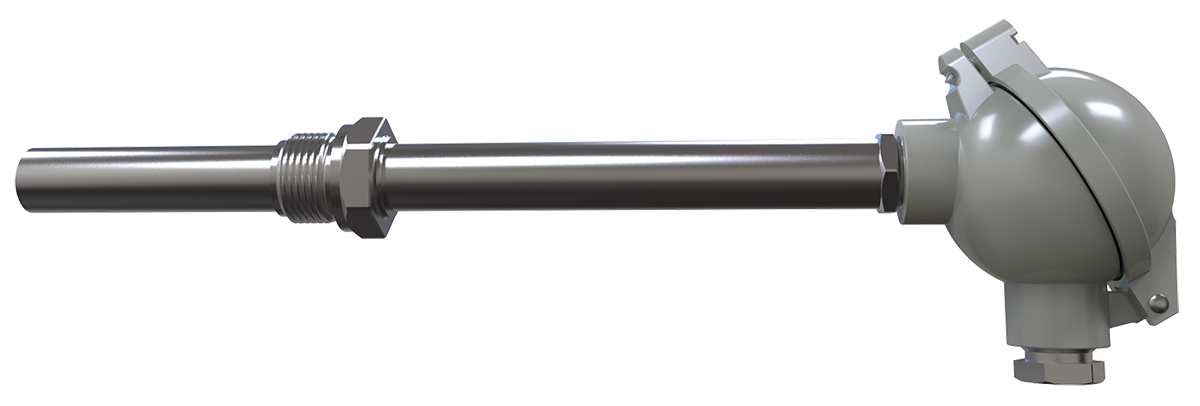

Термопары с коммутационной головкой (модели ХХ5)
Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.

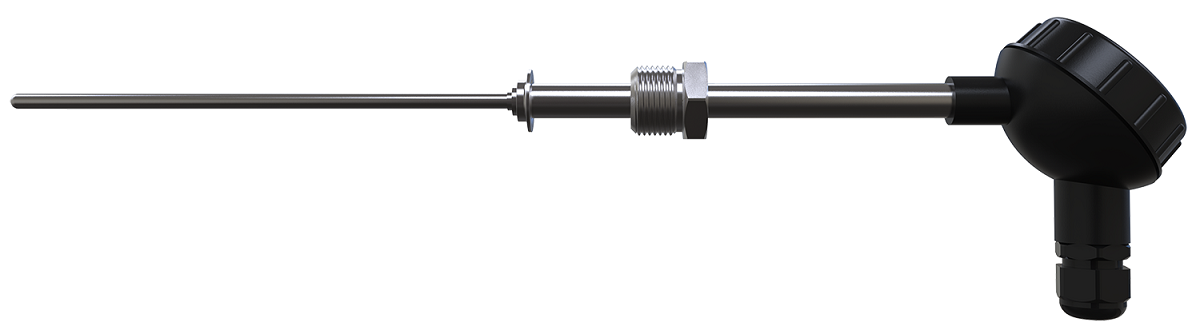

Высокотемпературные термопары (модели ХХ5)
Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.


Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

  • низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
  • высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
  • возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
  • разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
  • выдерживают большие рабочие давления (до 150 МПа);
  • для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

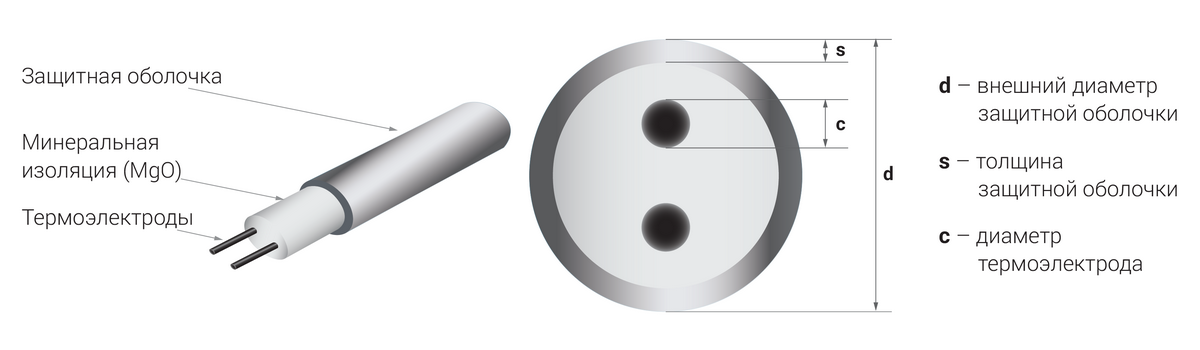

Кабельная термопара с одной парой термоэлектродов

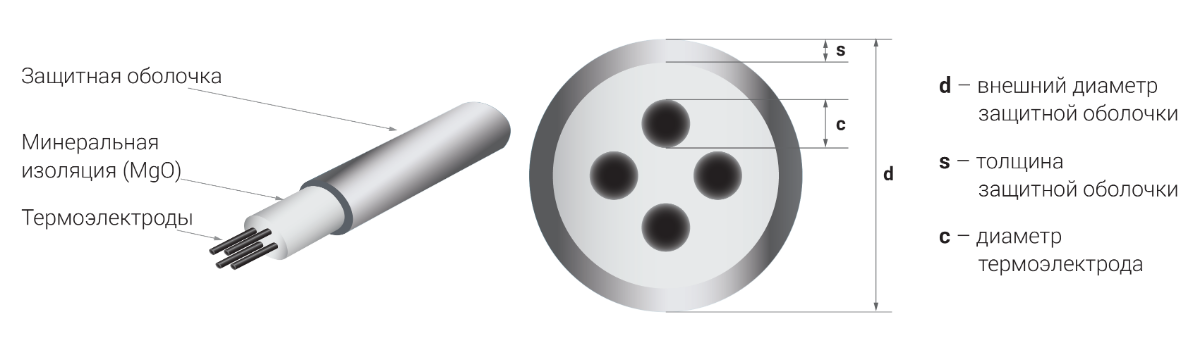

Кабельная термопара с двумя парами термоэлектродов

Справочная таблица размеров кабельных термопар

Параметр
Значение
Наружный диаметр защитной оболочки, d, мм
1,5
2,0
3,0
4,5
Количество термоэлектродов
2
2
2
4
2
4
Диаметр термоэлектродов C, мм
0,25
0,33
0,48
0,46
0,74
0,69
Толщина защитной оболочки, S, мм
0,18
0,23
0,33
0,33
0,51
0,51


Технические характеристики термопар с кабельным выводом (модели ХХ4)

Тип ТП
Класс допуска
Тр, °С
Тн, °С
Материал защитной
оболочки КТМС
Диаметр оболочки,
D, мм
Давление
Исполнение спая
Кабельный вывод
ДТПN (НН)
1
-40…+1000
-40…+1250
900
сплав Nicrobell D
4,5
До 6,3 МПа, в зависимости от конструктивного исполнения
Изолированный
или неизолированный
Силиконовый
(«С»)
ДТПК (ХА)
1
-40…+800
600
сталь AISI 321
1,5; 2,0; 3,0
Силиконовый
(«С»)
Экранированный ННЭ («К»)
-40…+900
700
сталь AISI 310
4,5
ДТПL (ХК)
2
-40…+600
450
сталь 12Х18Н10Т
3,0
Кабель
СФКЭ-ХК К
ДТПJ (ЖК)
1
-40…+400
-40…+600
250
450
сталь AISI 316
3,0; 4,5
Экранированный ННЭ («К»)
Силиконовый
(«С»)

Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):
Вид рабочего спая
Показатель тепловой инерции термопреобразователя, с
d = 1,5
d=2,0
d = 3,0
d = 4,5
d = 6,0
Изолированный от оболочки КТМС
0,4
0,5
1,0
2,0
4,0
Неизолированный от оболочки КТМС
0,15
0,25
0,5
1,0
3,0

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):
Вид рабочего спая
Показатель тепловой инерции термопреобразователя, с
D = 12 мм, керамический чехол (корунд)
D = 20 мм, керамический чехол  ( корунд)
D = 20 мм, металлический чехол
Изолированный от арматуры
30
90
50
Неизолированный от арматуры
-
-
30

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.

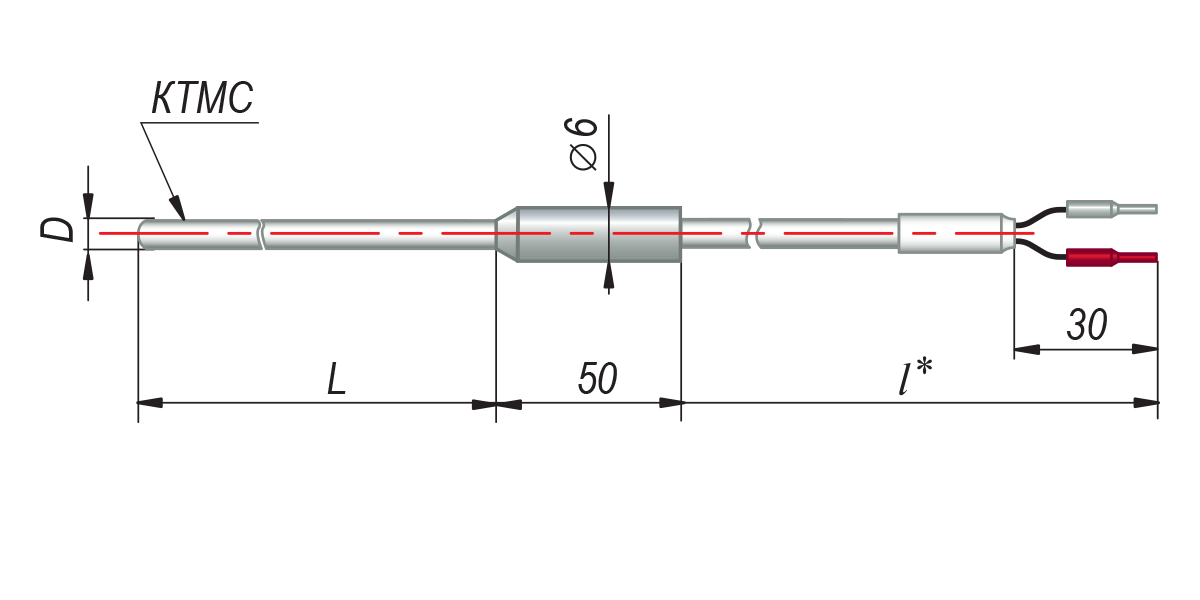

Термопары с кабельным выводом (модели ХХ4)

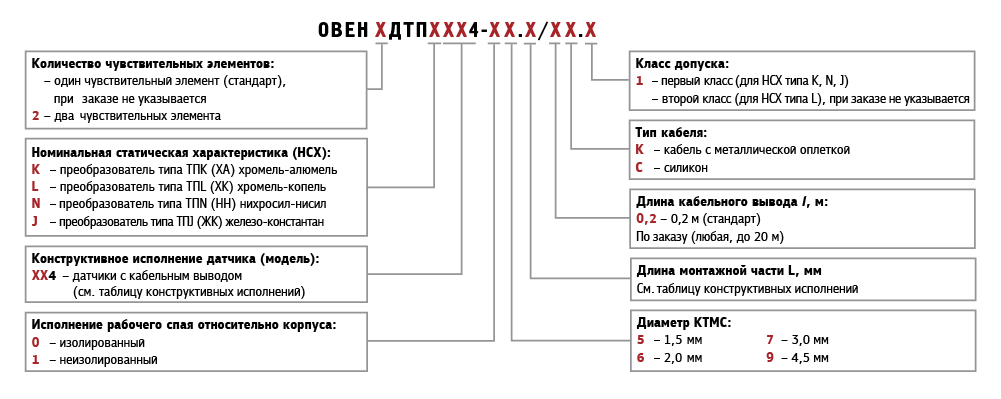

Пример обозначения при заказе: ОВЕН ДТПN444-09.100/1

Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной кабельного вывода 1 м, конструктивное исполнение 444.

Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

Конструктивное исполнение
Модель
Параметры
Материал
Длина монтажной части
L*, мм

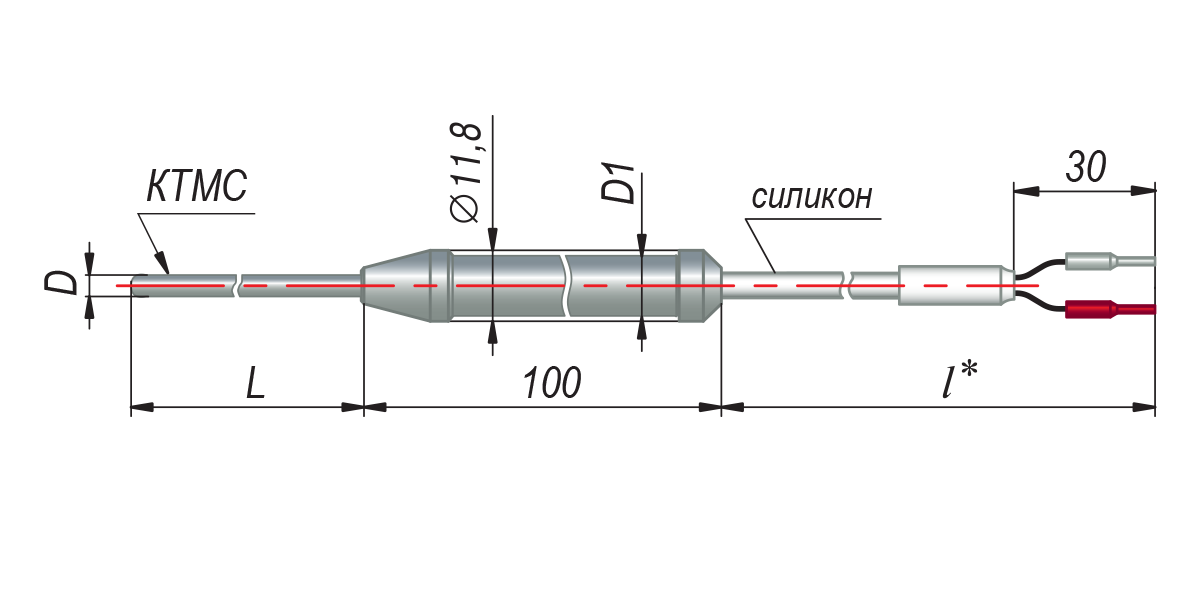

Конструктивные исполнения термопар с кабельным выводом модель 174
174
D = 2,0 мм
D1 = 10 мм
ДТПК
сталь AISI321
(-40…+400 °C)

ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)
60, 80, 100,
120, 160, 200,
250, 320
184
D = 3,0 мм
D1 = 10 мм
Конструктивные исполнения термопар с кабельным выводом модель 444
444
D = 4,5 мм
ДТПК
сталь AISI310
(-40…+900 °C)

ДТПJ
сталь AISI316
(-40…+750 °C)

ДТПN
сплав Nicrobell D
(-40…+1250 °C)
60...30000,
кратно 10
454
D = 1,5 мм
ДТПК
сталь AISI321
(-40…+800 °C)
334
D = 2,0 мм
344
D = 3,0 мм
ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)

ДТПК
сталь AISI321
(-40…+800 °C)

ДТПJ
сталь AISI316
(-40…+750 °C)
Конструктивные исполнения термопар с кабельным выводом модель 464
464
D = 3,0 мм
D1 = 7,2 мм БС7
ДТПL
сталь 12Х18Н10Т
(-40…+400 °С)

ДТПК
сталь AISI321
(-40…+400 °C)

ДТПJ
сталь AISI316
(-40…+400 °C)
10...100,
кратно 10

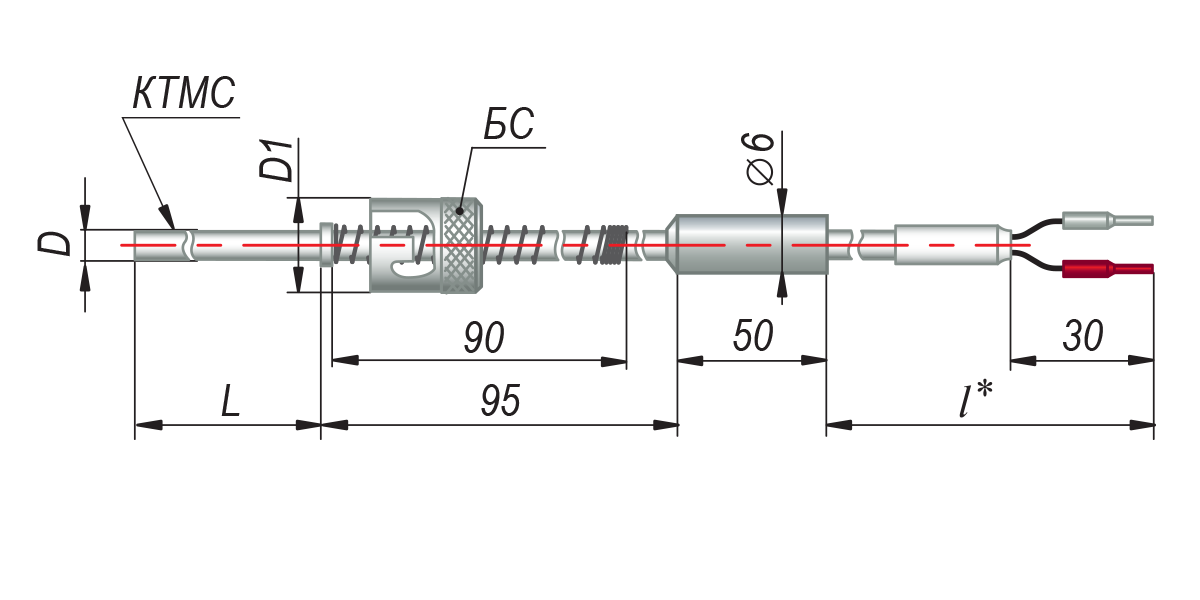

234
D = 4,5 мм
D1 = 12,5 мм БС12
ДТПJ
сталь AISI316
(-40…+400 °C)

ДТПК
сталь AISI310
(-40…+400 °C)

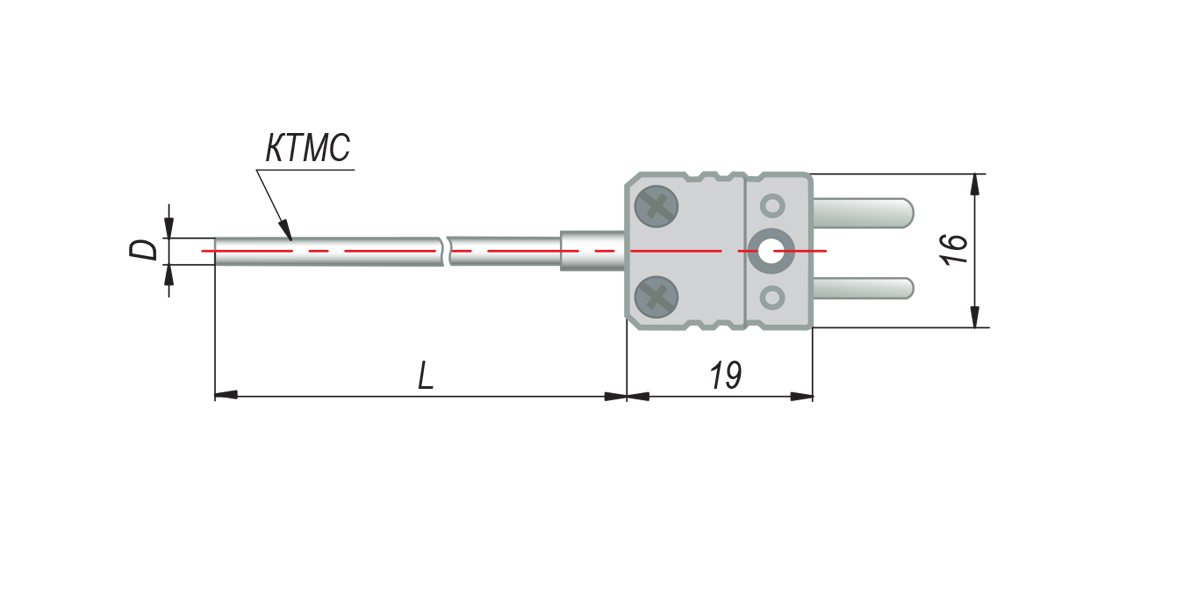

Конструктивные исполнения термопар с кабельным выводом модель 364
364
D = 1,5 мм
ДТПК сталь AISI321
(-40…+800 °C)

60...30000,
кратно 10
374
D = 2,0 мм

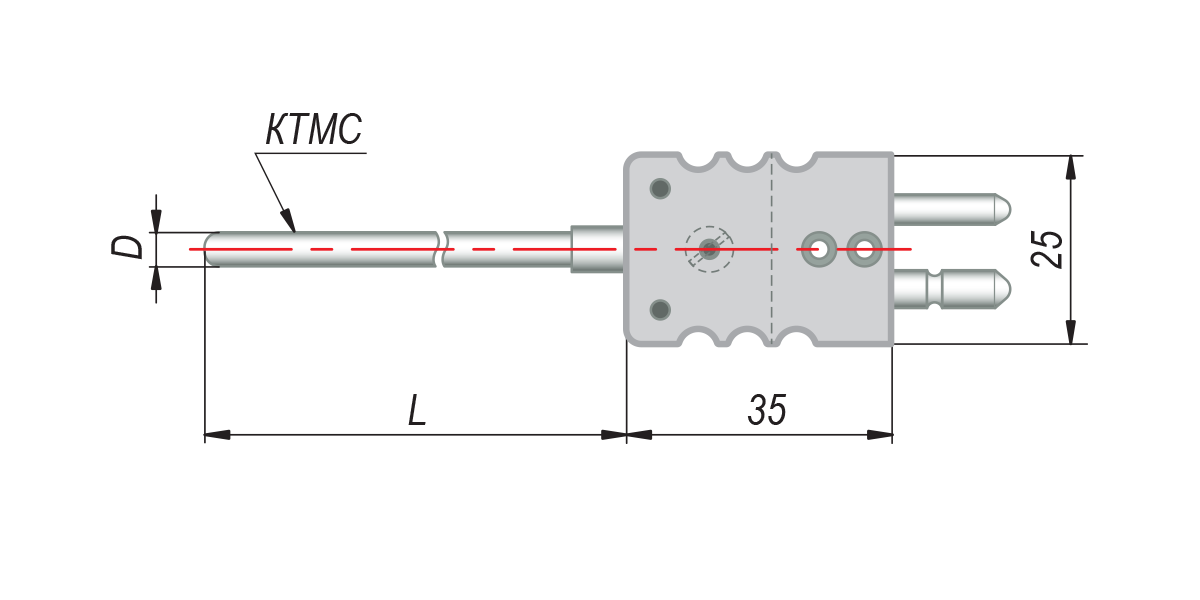

384
D = 3,0 мм
Конструктивные исполнения термопар с кабельным выводом модель 284
284
D = 4,5 мм
ДТПJ
сталь AISI316
(-40…+750 °C)

ДТПN
сплав Nicrobell D
(-40…+1000 °C)

ДТПК
сталь AISI310
(-40…+900 °C)
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Примечание: БС – байонетное соединение

Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254

Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.

Конструктивное
исполнение
Модель
Параметры
Диаметр
КТМС
Материал
Длина
монтажной
части L, мм
Длина вывода
КТМС L1, мм

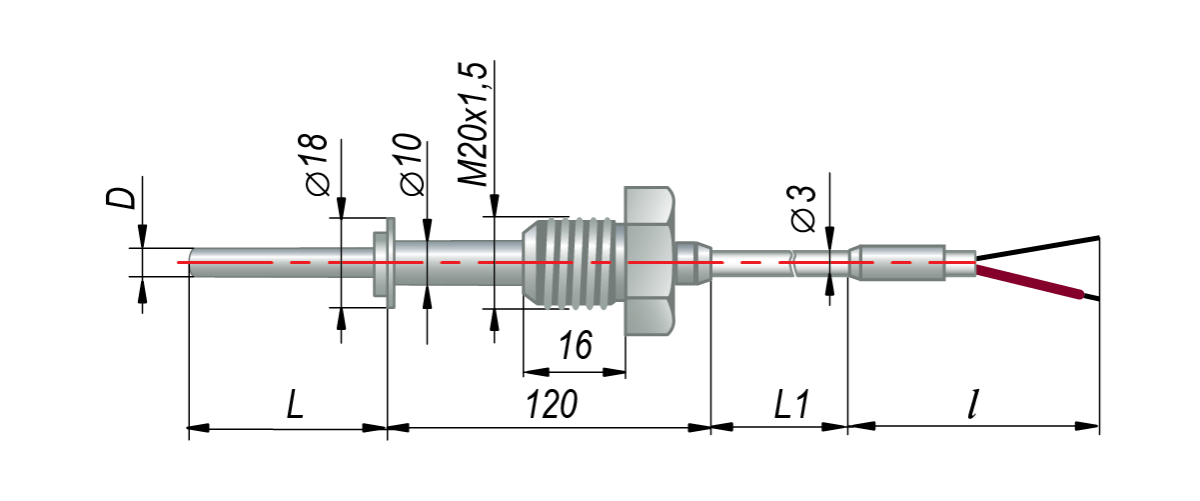

Конструктивное исполнение ДТП254
254
D = 8 мм
M = 20×1,5 мм (накидная)
3 мм
ДТПК
(-40…+800 °С)
Материал защитной арматуры: сталь 12Х18Н10Т
Материал оболочки КТМС: сталь AISI 321
80
60…100 000,
кратно
10 мм
Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.264 и 274
Предназначены для измерения температуры высокоскоростных газовых потоков (до 180 м/с; Ру среды – 0,25 МПа для ДТПК264; 0,15 МПа для ДТПК274) в газотурбинных установках и двигателях внутреннего сгорания.
Конструктивное
исполнение
Модель
Параметры
Диаметр
КТМС
Материал
Длина
монтажной
части L, мм
Длина вывода
КТМС L1, мм

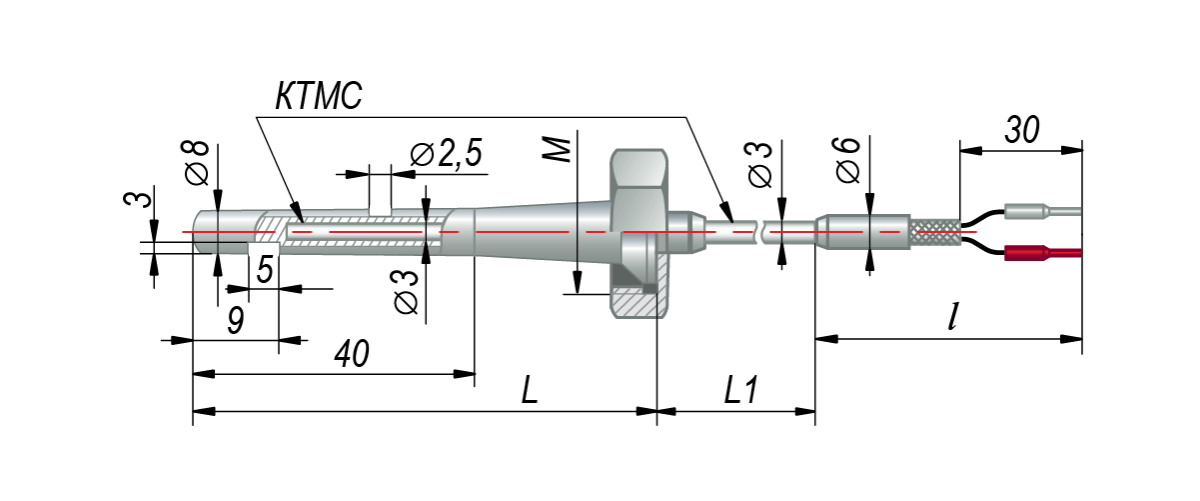

Конструктивные исполнения термопар с кабельным выводом модель 264
264
D = 8 мм
M = 20×1,5 мм (накидная)
3 мм
ДТПL
(-40…+600 °С)
Материал защитной арматуры: сталь 12Х18Н10Т
Материал оболочки КТМС: 12Х18Н10Т
ДТПК
(-40…+800 °С)
Материал защитной арматуры: сталь 12Х18Н10Т
Материал оболочки КТМС: сталь AISI 321
80
60…100 000,
кратно
10 мм

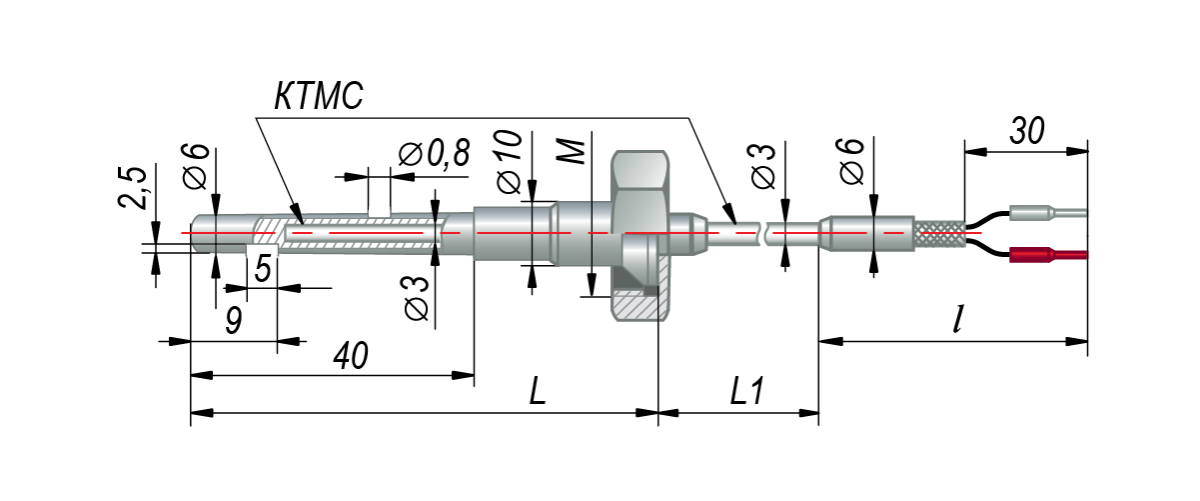

Конструктивные исполнения термопар с кабельным выводом модель 274
274
D = 6 мм
M = 20×1,5 мм (накидная)
60, 80,
100, 200

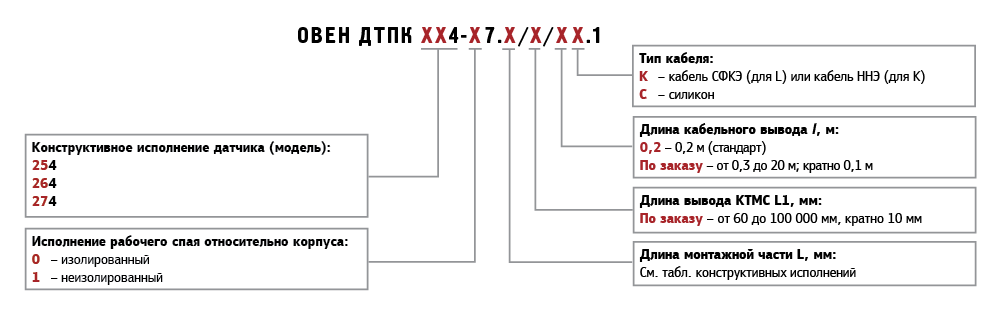

Обозначение при заказе для моделей 254, 264 и 274

Термопары с кабельным выводом мод.264 и 274
Пример обозначения при заказе: ОВЕН ДТПК264-07.100/5000/10С.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L1=100 мм, длиной вывода КТМС L2=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 264.

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС

Кабель термопарный тип К (ХА), хромель-алюмель
Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)

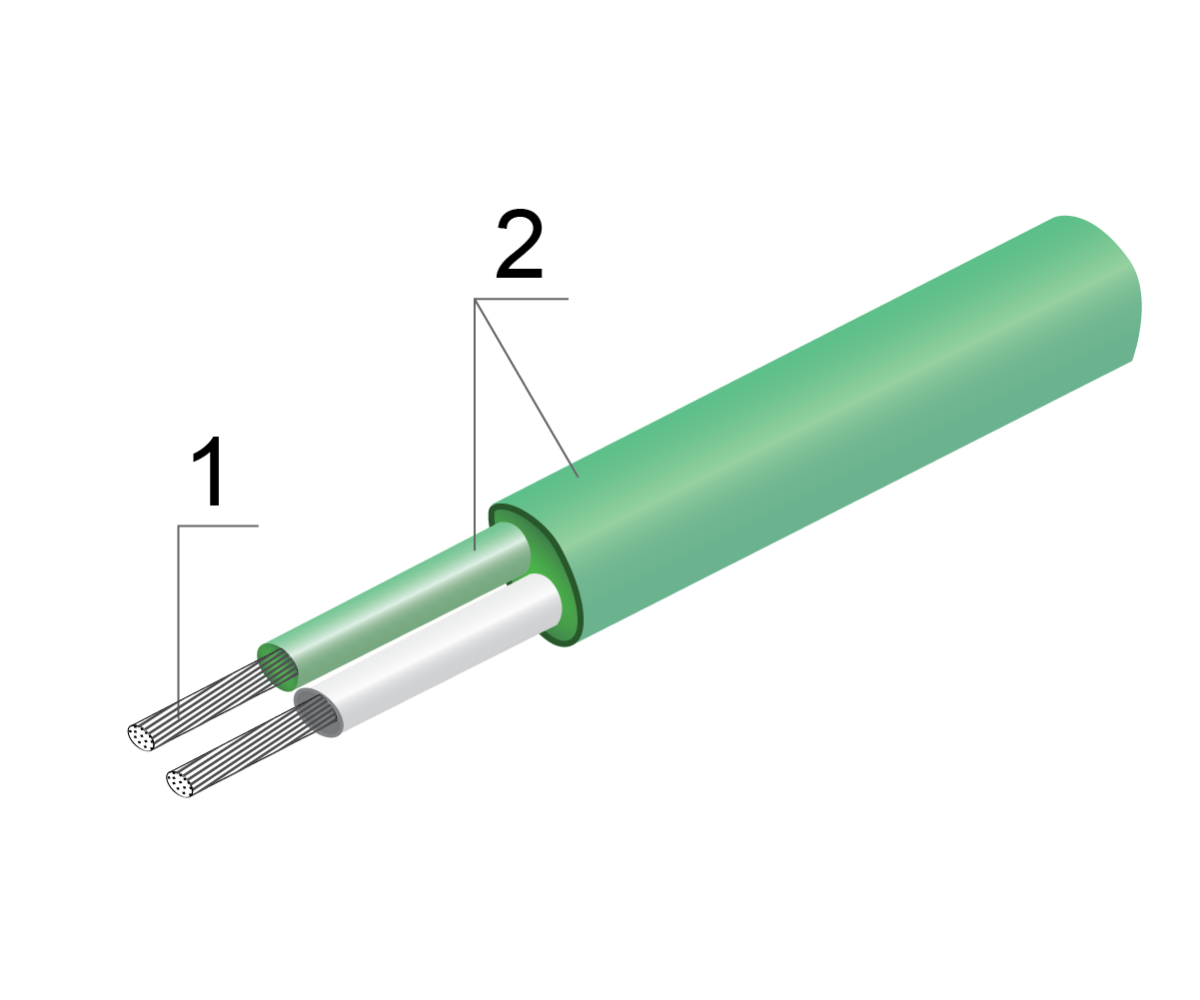

Провод термопарный К 2×0,35 СС 4,6 мм
1 – термоэлектродная проволока
2 – термостойкий силикон
Провод термопарный К 2×0,35 СС 4,6 мм
Многожильный
Сечение проводов 0,35 мм2
Изоляция – термостойкий силикон
Класс допуска 1
-40…+200 °С
4,6 мм

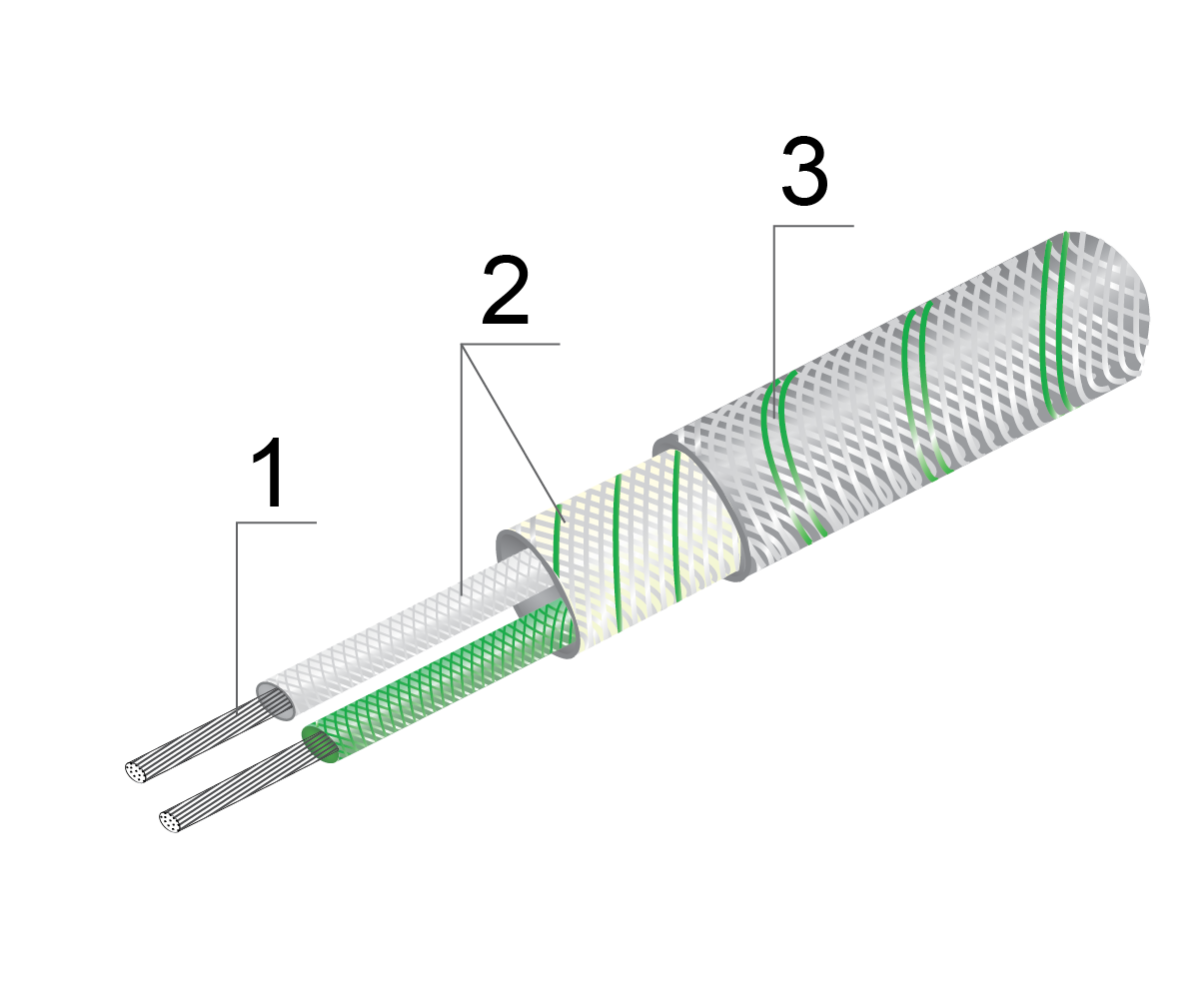

Кабель термопарный тип К (ХА), хромель-алюмель
1 – термоэлектродная проволока
2 – стекловолокно
3 – экран (сталь AISI 304)
Провод термопарный ХА (К)
2×0,35 ННЭ 3,4 мм
«К»
Многожильный
Сечение проводов 0,35 мм2
Изоляция – стекловолокно
Наружная оболочка –
экран стальной AISI 304
Класс допуска 1
-40…+400 °С
3,4 мм

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)

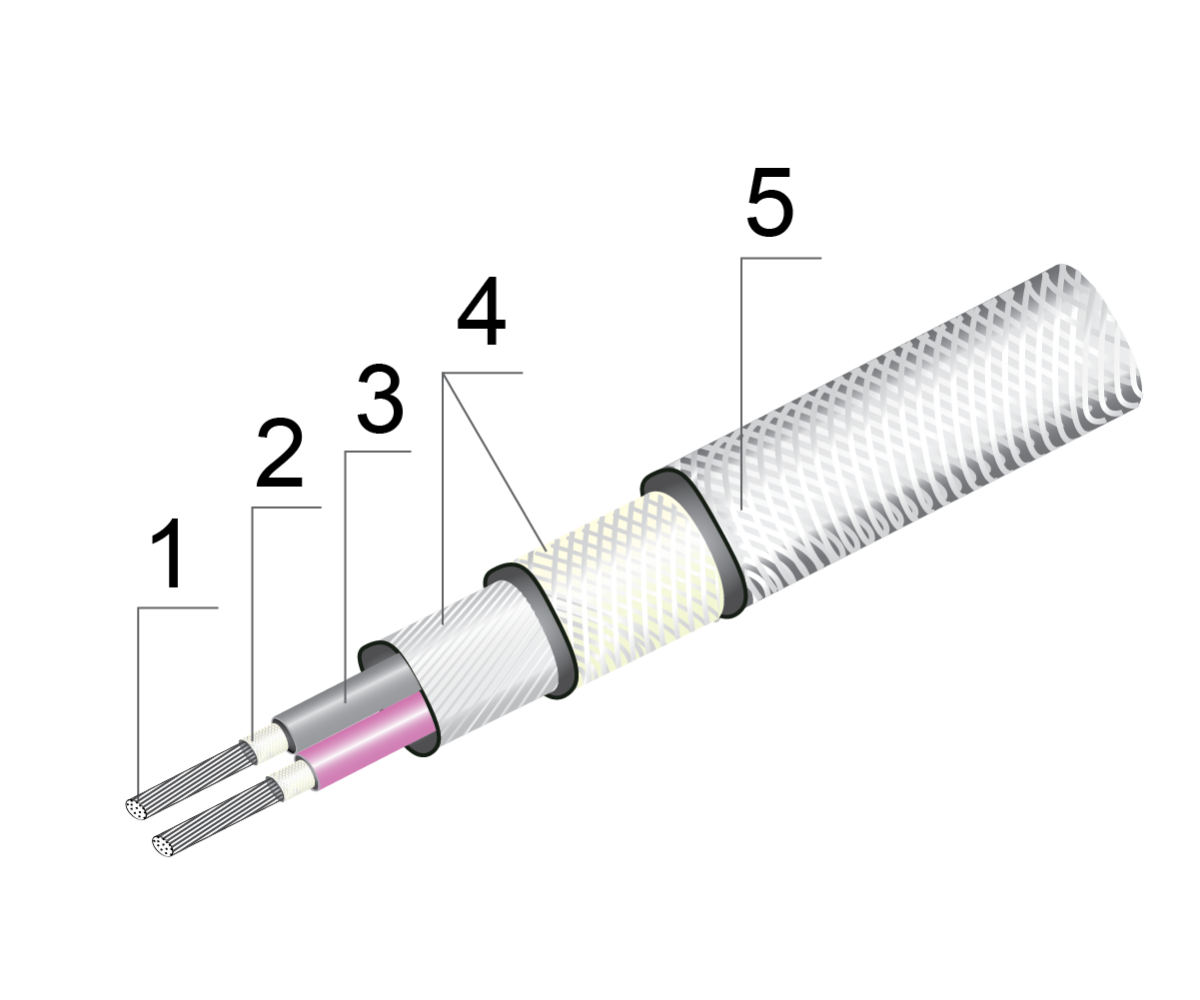

Кабель СФКЭ ХК 2×0,5
1 – термоэлектродная проволока
2, 3 - изоляция (стеклонить, фторопласт)
4 – обмотка и оплетка (стеклонить с пропиткой кремнийорганическим лаком)
5 – экран (медная луженая проволока)
Кабель СФКЭ ХК 2×0,5
Многожильный
Сечение проводов 0,5 мм2
Изоляция – стеклонить
Изоляция – фторопласт
Класс допуска 2
-40…+185 °С
3,0/4,5

Кабель термопарный тип N (HH), нихросил-нисил

Конструктивное исполнение
Наименование
Описание
Температурный диапазон
Внешний диаметр
(толщина/ширина)

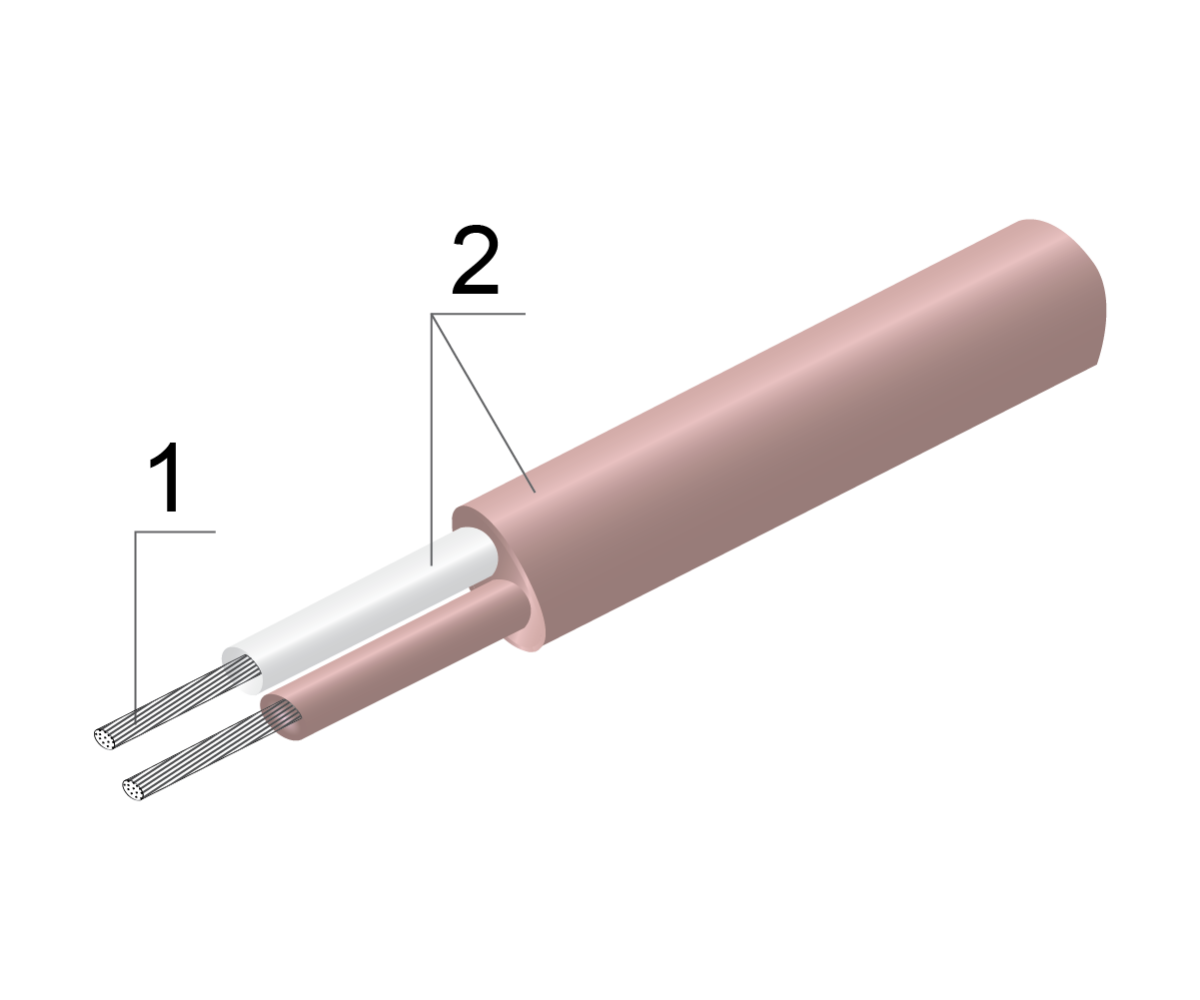

Провод термопарный N 2×0,35 СС 4,6 мм
1 – термоэлектродная проволока
2 – термостойкий силикон
Провод термопарный N 2×0,35 СС 4,6 мм
Многожильный
Сечение проводов 0,35 мм2
Изоляция – термостойкий силикон
Класс допуска 1
-40…+200 °С
4,6 мм
Провод термопарный НН (N) 2×0,35 ННЭ 3,4 мм «N»
1 – термоэлектродная проволока
2 – стекловолокно
3 – экран (сталь AISI 304)
Провод термопарный НН (N)
2×0,35 ННЭ 3,4 мм
«N»
Многожильный
Сечение проводов 0,35 мм2
Изоляция – стекловолокно
Наружная оболочка – экран стальной AISI 304
Класс допуска 1
-40…+400 °С
3,4 мм

Кабель термопарный тип J (ЖК), железо-константан

Конструктивное исполнение
Наименование
Описание
Температурный диапазон
Внешний диаметр
(толщина/ширина)
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм
1 – термоэлектродная проволока
2 – термостойкий силикон

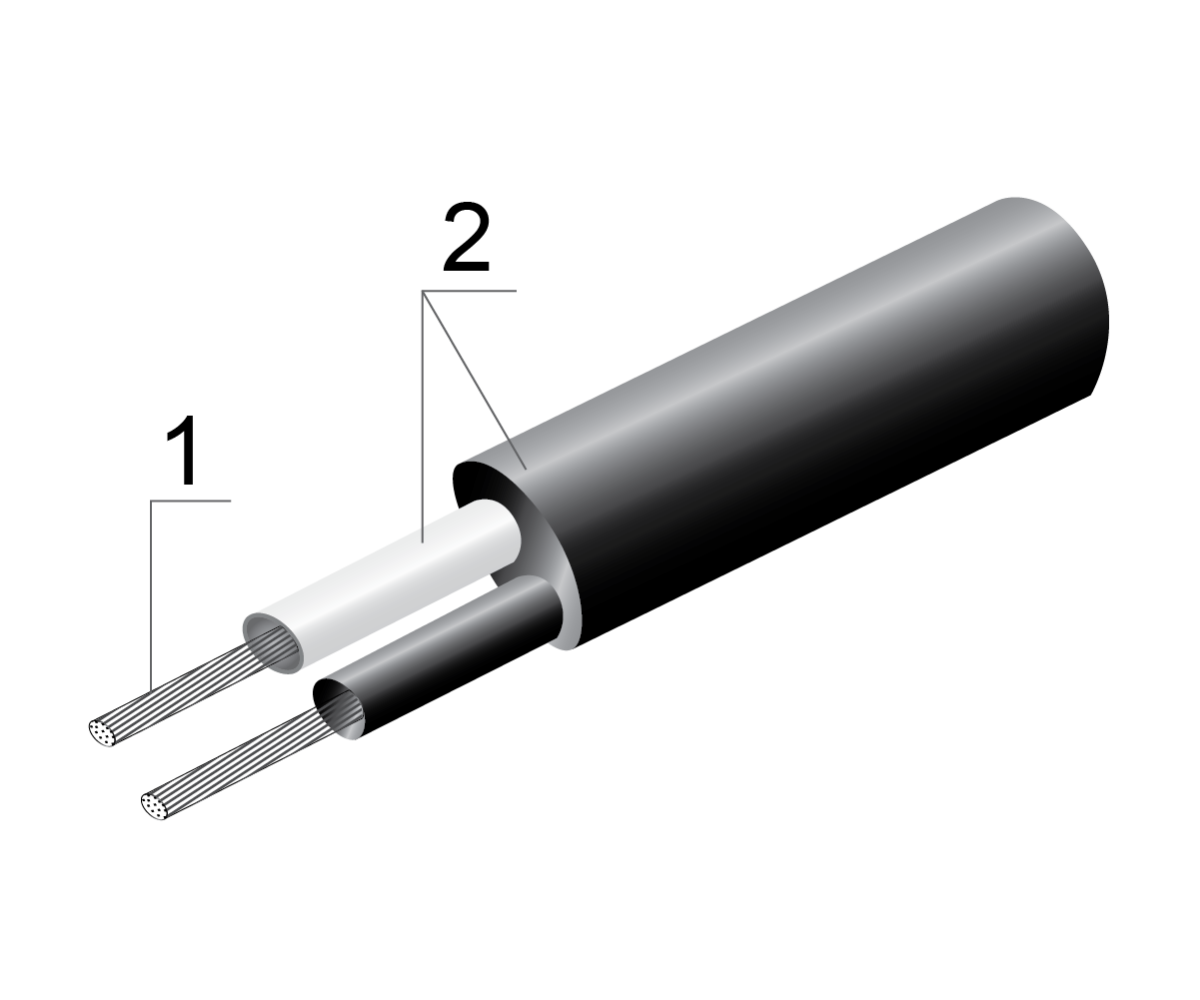

Провод термопарный J 2×0,22 СС 4,2 мм
Многожильный
Сечение проводов 0,22 мм2
Изоляция и наружная оболочка –
термостойкий силикон
Класс допуска 1
-40…+200 °С
4,2 мм

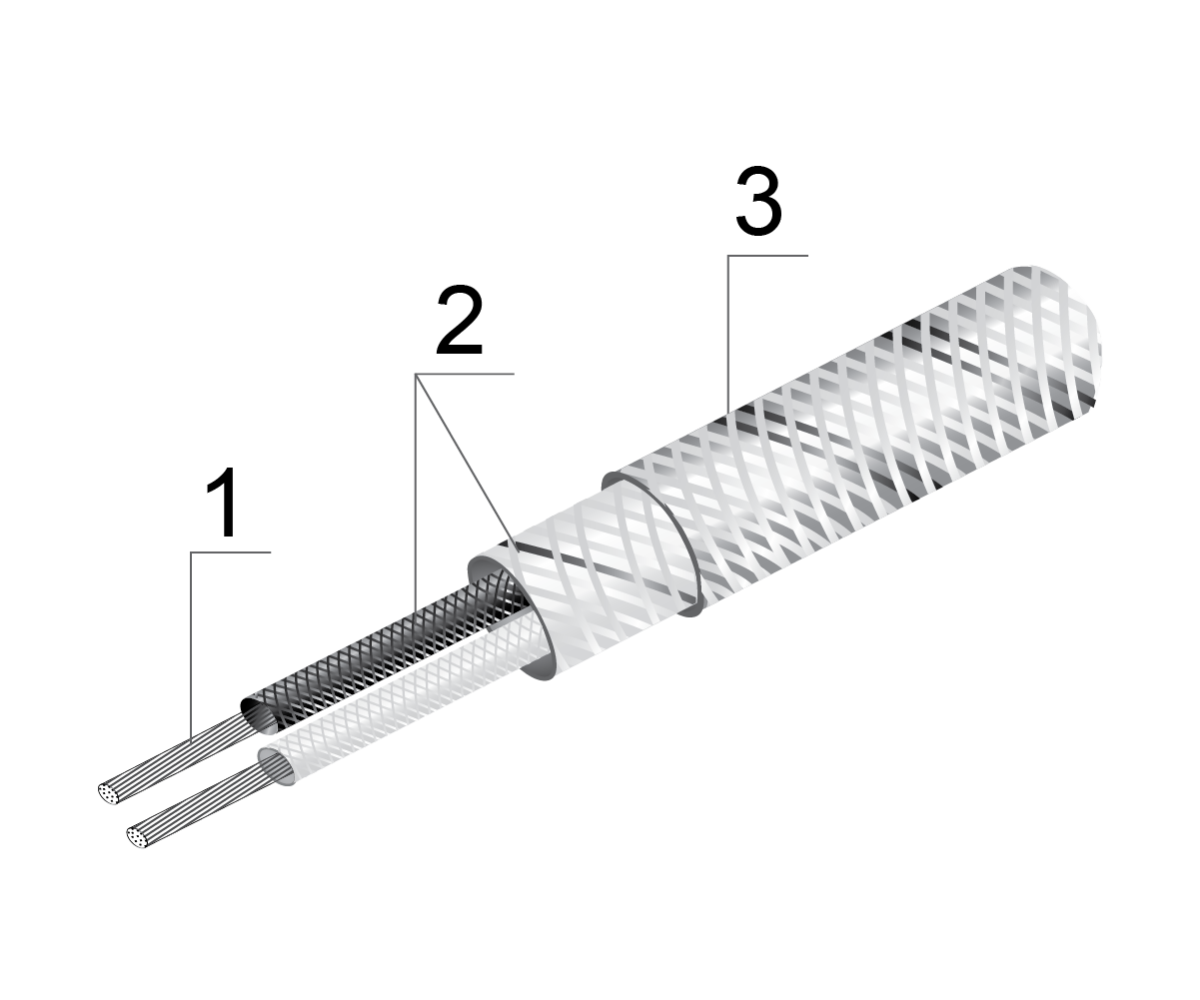

Провод термопарный J 2×0,22 СС 4,2 мм
1 – термоэлектродная проволока
2 – стекловолокно
3 – экран (сталь AISI 304)

Провод термопарный ЖК×2 0,22 ННЭ 3,3мм
Многожильный
Сечение проводов 0,22 мм2
Изоляция – стекловолокно
Наружная оболочка –
экран стальной AISI304
Класс допуска 1
-40…+400 °С
3,3 мм
Рекомендуемая температура и условия применения термопар ДТП в зависимости от материала арматуры
Материал арматуры
монтажной части ДТП
Рекомендуемые температуры
применения, °С
Условия
применения
Температура
окалинообразования, °С
Особенности
применения
Нержавеющие
аустенитные стали 12Х18Н10Т
08Х18Н10Т
AISI304
800
Неподвижные окислительные или нейтральные жидкие, газообразные среды

850
Неустойчивы в серосодержащих средах, в серной, соляной, фтороводородной (плавиковой), горячей фосфорной, кипящих органических кислотах
600
воздействие механических нагрузок
Нержавеющая
аустенитная сталь
10Х23Н18
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок
1050
Стойкость к коррозии при высоких температурах; стойкость к воздействию агрессивных сред . Широко применяется в нефтехимии.
Нержавеющая
Тугоплавкая аустенитная сталь
сталь AISI310 (российский аналог:
20Х25Н20С2)
1100
Неподвижные окислительные или нейтральные газообразные среды

>1100
Хорошая сопротивляемость окислению и воздействию серы, устойчива к кислым водным растворам, хлорной коррозии, к цианистым и нейтральным расплавам солей при высоких температурах. Устойчива в атмосфере, содержащей СО2, при температуре до 900 °С
1050
Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
аустенитная сталь AISI316
900
Неподвижные, движущиеся окислительные или нейтральные газообразные среды, воздействие механических нагрузок, режим теплосмен
925
Хорошая сопротивляемость окислению и воздействию кислот. Резистентна к соленой воде, появлению каверн и раковин
Нержавеющая
аустенитная
сталь AISI321
800
Неподвижные окислительные или нейтральные газообразные среды
850
Высокая стойкость к ряду агрессивных сред, включая горячие неочищенные нефтепродукты и газообразные продукты горения. Устойчива в атмосфере, содержащей СО2, при температуре до 650 °С
600

Движущиеся газообразные среды, воздействие механических нагрузок, режим теплосмен
Нержавеющая
Ферритная сталь 15Х25Т
1000
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок, режим теплосмен
1050
Для замены 12Х18Н10Т при повышенных температурах. Устойчива в серосодержащих средах. Не рекомендуется воздействие ударных нагрузок
Сплав на железо-никелевой основе ХН45Ю
(ЭП 747)
1100
Неподвижные, движущиеся окислительные или нейтральные газообразные среды; воздействие механических нагрузок
1300
Не рекомендуется воздействие абразивных частиц, движущихся в высокоскоростном газообразном потоке
Керамика МКРц
1100
Высокотемпературные газообразные среды
-
Не рекомендуется воздействие механических нагрузок.
Корунд CER795
( ≈ 95% Al2O3)
1300
(1600 кратковременно)
Высокотемпературные газообразные среды
-
Высокая твердость и газоплотность. Не рекомендуется воздействие ударных нагрузок.
Карбид кремния SiC
1250
Расплавы солей (кроме хлорида бария); расплавы цветных металлов (кроме алюминия)
-
Высокая твердость и износостойкость


Руководство по эксплуатации ОВЕН ДТП



^ Наверх ^
