ОВЕН ДТСхх5 термосопротивления с коммутационной головкой

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• ТСМ 50М и 100М (W₁₀₀ = 1,428, α = 0,00428 °С^-1)
• ТСП 50П и 100П (W₁₀₀ = 1,391, α = 0,00391 °С^-1)
• ТСП Pt100, Pt500, Pt1000 (W₁₀₀ = 1,385, α = 0,00385 °С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

• ДТС с платиновым ЧЭ:
  • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
  • в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
• ДТС с медным ЧЭ:
  • в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение коммутационной головки для ОВЕН ДТС

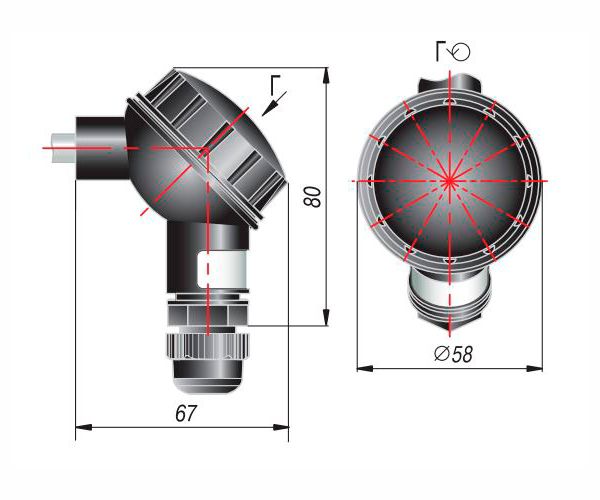

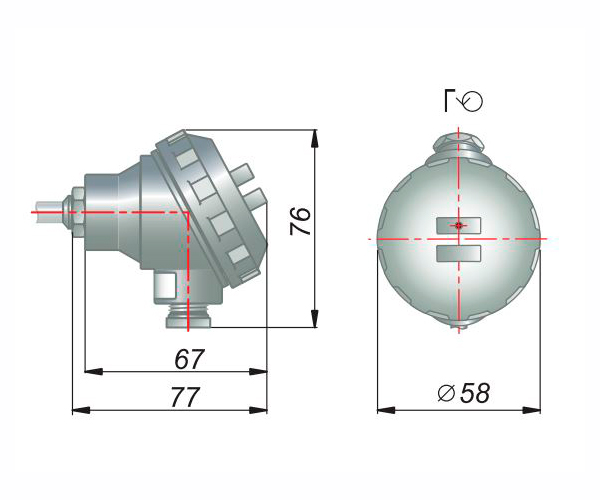

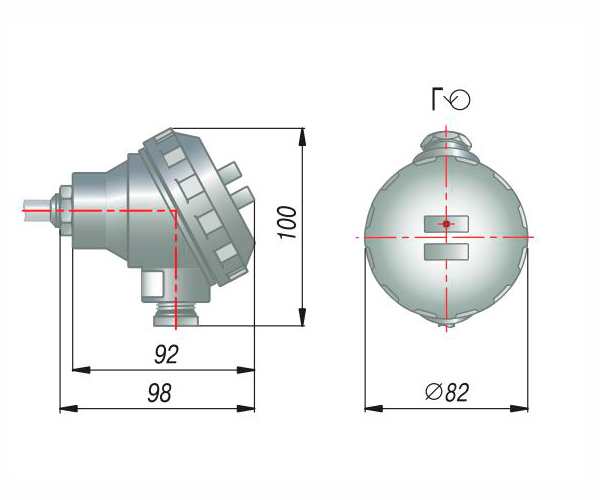

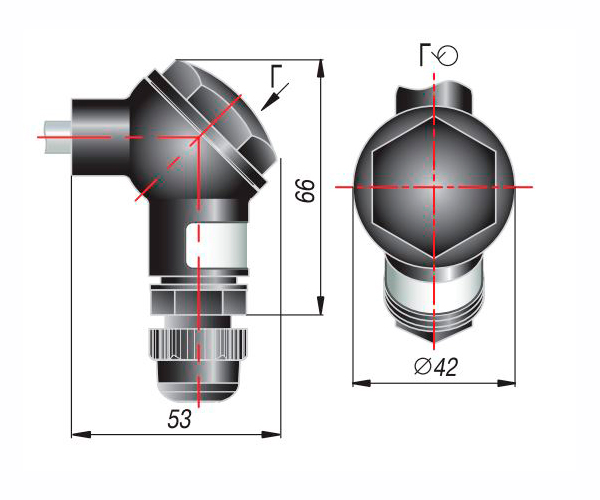

Стандартное исполнение		Увеличенная		ДТС125Л
Пластмассовая	Металлическая	Пластмассовая	Металлическая	Пластмассовая
Кабельный ввод М20×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5	Кабельный ввод М20×1,5	Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 8 мм

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм

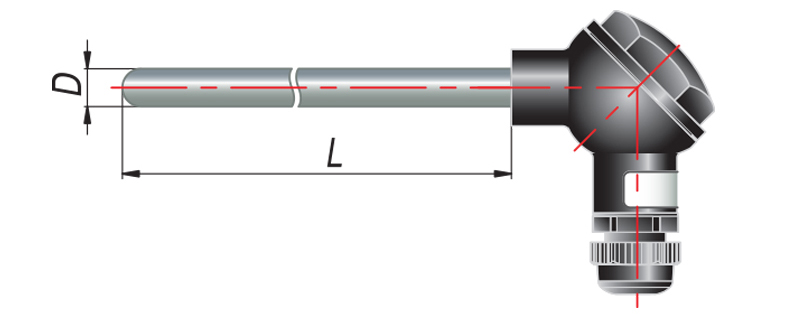

	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм

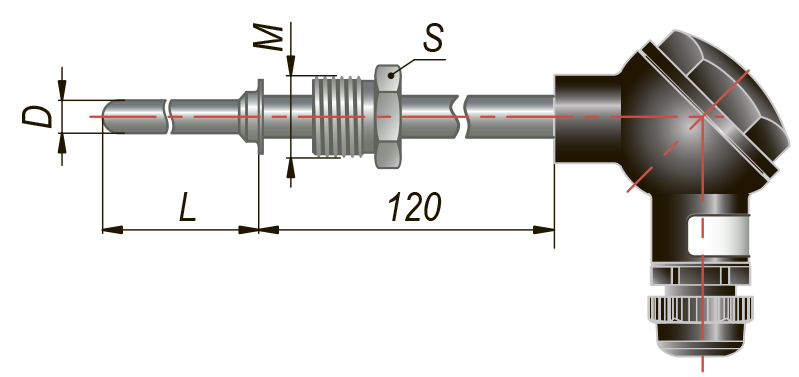

Подвижный штуцер	035	D=8 мм, M=20×1,5 мм**, S=22 мм
	045	D=10 мм, M=20×1,5 мм**, S=22 мм
	145	D=6 мм, M=20×1,5 мм**, S=22 мм

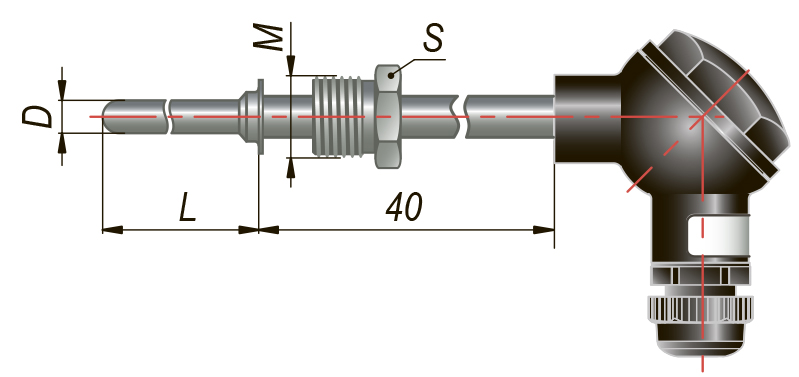

Подвижный штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм

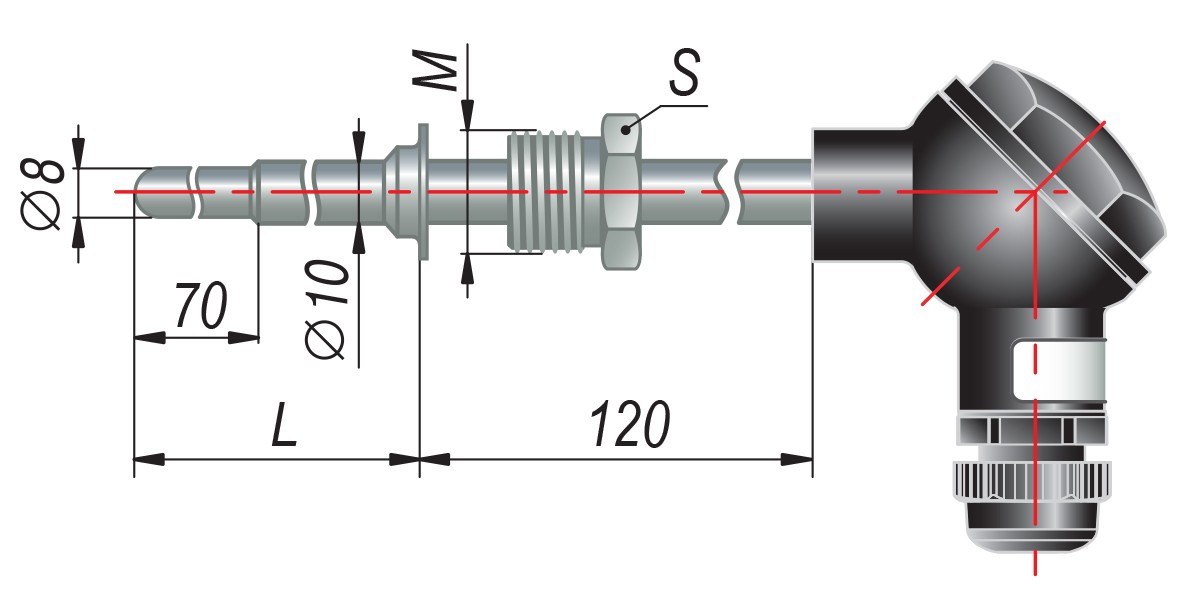

Подвижный штуцер	055	D=10 мм, M=20×1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

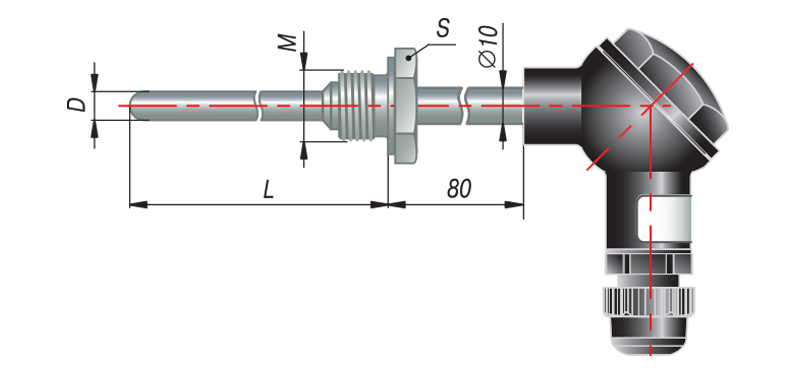

	065	D=8 мм, M=20×1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм**, S=27 мм
	085	D=10 мм, M=27×2 мм**, S=32 мм

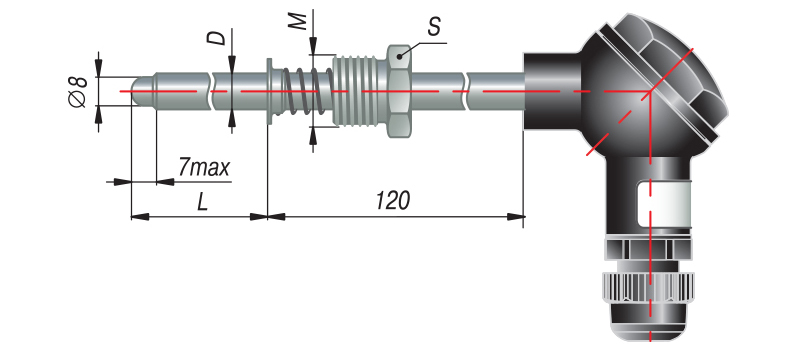

Подвижный штуцер	095	D=10 мм, M=20×1,5 мм**, S=22 мм

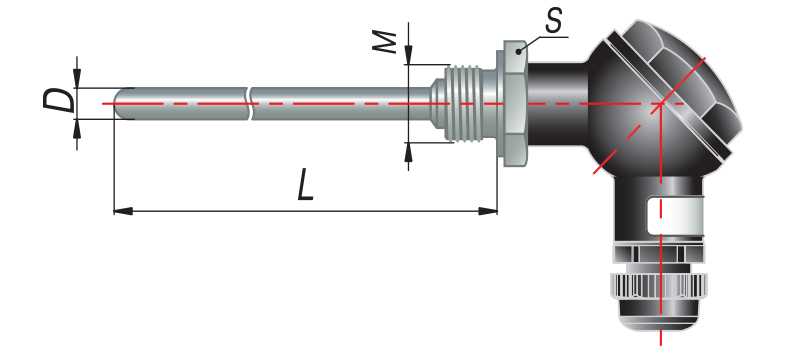

	105	D=8 мм, M=20×1,5 мм**, S=27 мм

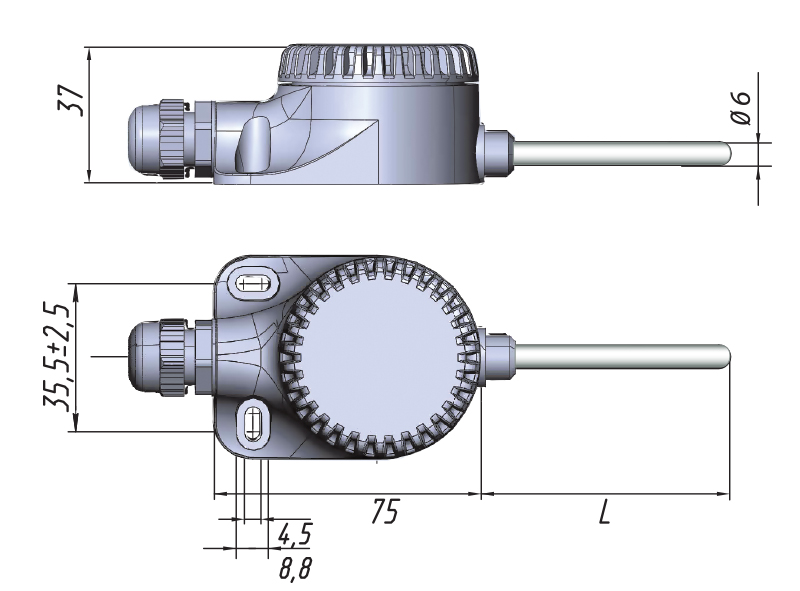

	125Л	D=6 мм  (-60...+85 0С)		60, 80, 100
	405	D=5 мм		80, 100, 120, 160, 200, 250, 320

1. Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
2. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
3. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
5. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
   • для 50М, 50П – не более 200 мм
   • для 100М, 100П, РТ100 – не более 630 мм
6. ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
7. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
8. Модель 405 с пластмассовой головкой изготавливается только в исполнении Л – увеличенная головка.
9. Модель ДТС405 по 4-проводной схеме не изготавливается.

Обозначение при заказе ДТСXX5

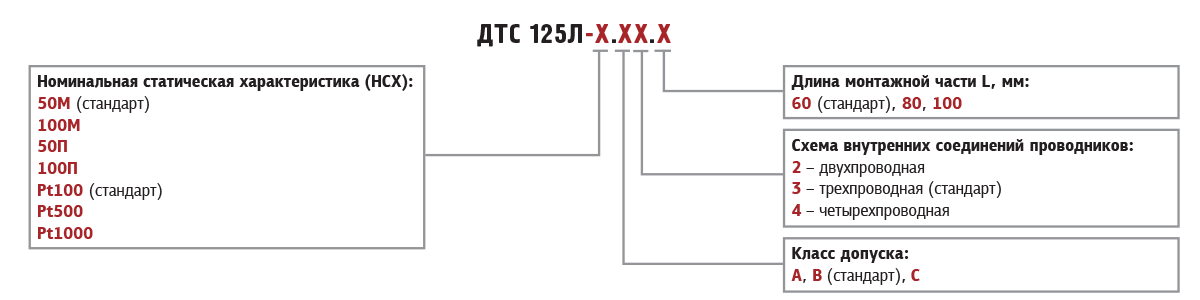

Обозначение при заказе ДТС125Л

Пример обозначения при заказе: ОВЕН ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+180 °С.

Пример обозначения при заказе: ОВЕН ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -60…+85 °С.

Пример обозначения при заказе: ОВЕН ДТС065-РТ100.В3.120.G1/2

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 065, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 120 мм, с трубной резьбой G1/2, диапазон измерения: -50…+500 °С.
