Инкрементальный энкодер Autonics серии E40

Возможности: Легко монтируются в узких местах; Маленький инерционный момент; Возможно использование источника питания: 5 В, 12−24 В ± 5%; Различные типы выходов.

Технические характеристики инкрементального энкодера Autonics серии E40:

Тип		Инкрементальный тип с выступающим валом, Ø 40 мм	Инкрементальный тип с полным валом, Ø 40 мм

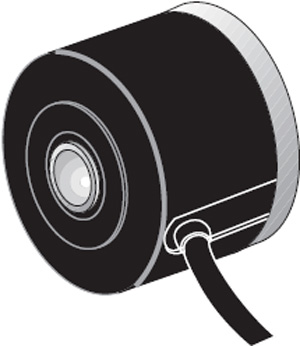

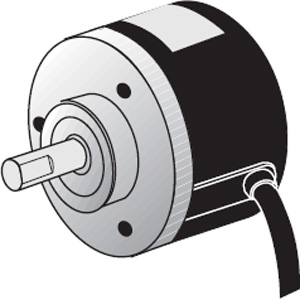

Внешний вид
Модель	Комплементарный выход	E40S-X-X-X-T-X-X	E40H-X-X-X-T-X-X	E40HB-X-X-X-T-X-X
	NPN выход откр. коллектор	E40S-X-X-X-N-X-X	E40H-X-X-X-N-X-X	E40HB-X-X-X-N-X-X
	Выход по напряжению	E40S-X-X-X-V-X-X	E40H-X-X-X-V-X-X	E40HB-X-X-X-V-X-X
	Выход Line drive	E40S-X-X-X-L-5-X	E40H-X-X-X-L-5-X	E40HB-X-X-X-L-5-X
Разрешение (P/R)		1*, 2*, 5*, 10, 12*, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 125, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000 (Не указанные типы могут быть изготовлены на заказ)
Электрические характеристики:
Разность фаз на выходе		Выход между A и B фазами: Т/4 ± Т/8 (Т = один период фазы А)
Выход управления	Комплементарный выход	Низкий — Токовая нагрузка: max. 30 мА, остаточное напряжение: max. 0,4 B Высокий — Токовая нагрузка: max. 10 мА, выходное напряжение: min. (Напряжение питания — 1,5 В)
	NPN (открытый коллектор)	Токовая нагрузка: 30 мА, остаточное напряжение: max. 0,4 B
	Выход по напряжению	Токовая нагрузка: 10 мА, остаточное напряжение: max. 0,4 B
	Выход Line drive	Низкий — Токовая нагрузка: max. 20 мА, остаточное напряжение: max. 0,5 B Высокий — Токовая нагрузка: max. -20 мА, выходное напряжение: min. (Напряжение питания — 2,5 В)
Время срабатывания (подъем / падение)	Комплементарный выход	max. 1 мксек.		Длина кабеля: 2 м, Ток = max. 20 мА
	NPN (открытый коллектор)	max. 1 мксек.
	Выход по напряжению	max. 1 мксек.
	Выход Line drive	max. 0,5 мксек.
Max. частота отклика		180 кГц
Потребление тока		max. 60 мА (без нагрузки), Line drive выход: max. 50 мА (без нагрузки)
Сопротивление изоляции		min. 100 Ом (при 500 В)
Диэлектрическая прочность		750 В ~ 50/60 Гц за мин. (между всеми клеммами и корпусом)
Подсоединение		Кабель выходного типа, 200 мм кабель с разъемом
Механические характеристики:
Пусковой момент		max. 20 г/см (0,002 H/м)
Инерция ротора		max. 20 г/см2 (2×10-6 кг/м2)
Нагрузка на вал		Радикальная: max. 2 кгс, осевая: max. 1 кгс
Отклонение положения вала		Радикальное: max. 0,1 мм, осевое: max. 0,2 мм
Max. доп. скорость вращения		5000 об./мин. (1)
Виброустойчивость		1,5 амплитуды при частоте 10 -55 Гц по любому из направлений X, Y, Z за 2 часа
Ударопрочность		max. 50 G
Температура окружающей среды		−10…−70 °C (при не замерзании) Хранение: −25…−85 °C
Влажность		35…85% при хранении 35…90%
Защита		IP 50 (IEC стандарт)
Кабель		5P, Ø 5 мм, длина: 2 м, экранированный кабель (базовый)
Дополнительно		Ø 4 мм соединение
Вес		Прибл. 80 г

(1) Max. допустимое количество оборотов ≥ Max. количество оборотов срабатывания [max. количество оборотов срабатывания = max. частота срабатывания/Разрешение X 60 мм]

Пожалуйста, выбирайте разрешения так, чтобы max. количество оборотов получилось меньше max. допустимого значения.

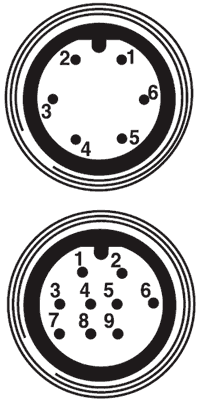

Выходной кабель коннекторного типа инкрементального энкодера Autonics серии E40:

Комплементарный выход NPN открытый коллектор Выход Line drive № контакта Цвет Функция № контакта Цвет Функция 1 Черный ВЫХ A 1 Черный ВЫХ А 2 Белый ВЫХ В 2 Красный ВЫХ 3 Оранжевый ВЫХ Z 3 Коричневый +В 4 Коричневый +B 4 Синий GND 5 Синий GND 5 Белый ВЫХ В 6 Экран F. G 6 Серый ВЫХ 7 Оранжевый ВЫХ Z 8 Желтый ВЫХ 9 Экран F. G

Важно!!! Провод F. G (экран): должен быть заземлен отдельно.

Габаритные размеры инкрементального энкодера Autonics серии E40:

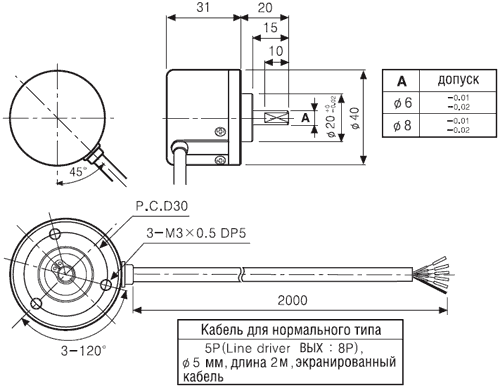

E40S:

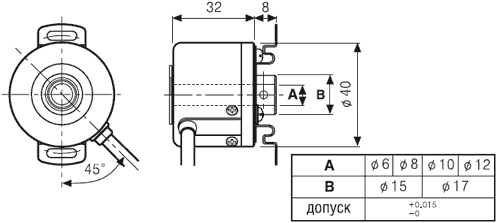

E40H:

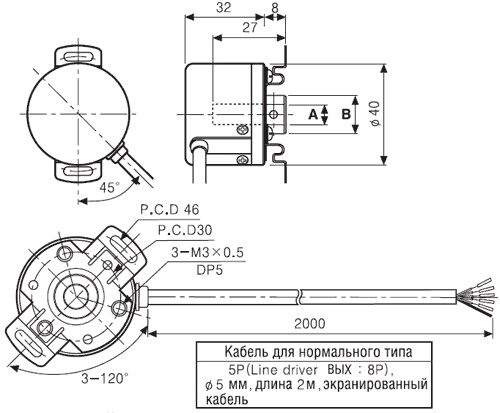

E40HB:

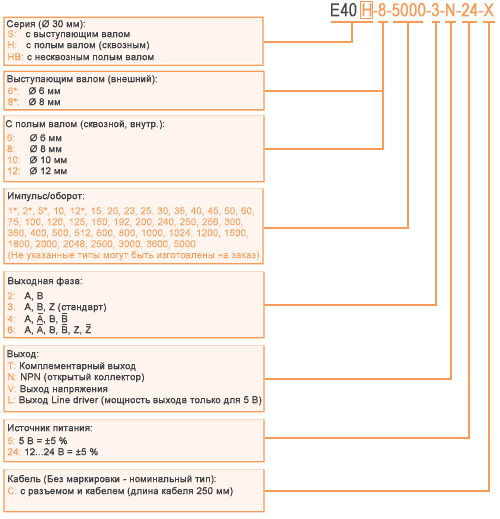

Структура условного обозначения инкрементального энкодера Autonics серии E40:
