РЕЛЕ ПРОМЕЖУТОЧНЫЕ И ТВЕРДОТЕЛЬНЫЕ

Силовые трехфазные твердотельные реле KIPPRIBOR серии GaDH и GwDH

GaDH и GwDH
GaDH и GwDH
GaDH и GwDH
GaDH и GwDH
GaDH и GwDH
GaDH и GwDH
GaDH и GwDH

Твердотельные реле серии GaDH и GwDH способны обеспечить гарантированный запас по току при коммутации мощной нагрузки, пусковой ток которой сложно спрогнозировать. К таким нагрузкам относится сварочное оборудование, любая мощная нагрузка индуктивного характера, трансформаторы.

Данная серия ТТР имеет самый большой диапазон токов среди твердотельных реле, продаваемых сегодня на рынке РФ импортными и отечественными производителями.

Особенности коммутации нагрузки тиристорных переключателей KIPPRIBOR серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

  • Диапазон управляющего сигнала: 3…32 VDC;
  • Переключение в «нуле» минимизирует коммутационные помехи;
  • Обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
    • резистивная нагрузка: до 600 А;
    • индуктивная нагрузка: до 80 А;
  • Широкий диапазон коммутируемого напряжения: 60...1000 VAC;
  • Высокое максимальное пиковое напряжение: 1600 VAC (16 класс).

Конструктивные особенности тиристорных переключателей KIPPRIBOR  серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода.

Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованных моделей радиатора и вентилятора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

Встроенная шунтирующая выход RC-цепочка повышает надежность работы ТТР (ТППТ) при коммутации нагрузки индуктивного типа.

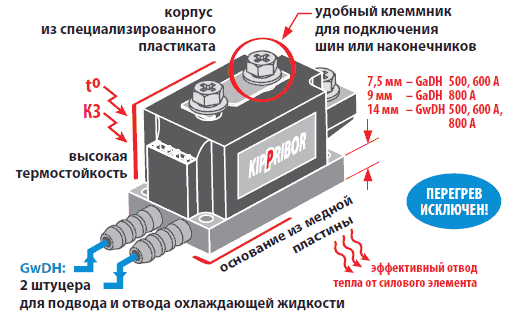

Корпусные особенности (тиристорных переключателей) твердотельных реле KIPPRIBOR серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

  • Корпус из специализированного пластика обеспечивает высокую термостойкость и защиту от короткого замыкания;
  • Удобный клеммник для подключения шин или наконечников;
  • Основание из медной пластины гарантирует эффективный отвод тепла от силового элемента;
  • GwDH: 2 штуцера для подвода и отвода охлаждающей жидкости (температура отходящей жидкости не более 70 °C).

Технические характеристики твердотельных реле KIPPRIBOR серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Общие характеристики входной цепи ТТР серий KIPPRIBOR GaDH / GwDH-ххх120.ZD3



Параметр Значение
Модель ТТР GaDH-ххх120.ZD3 GwDH-ххх120.ZD3
Тип управляющего сигнала Дискретный сигнал напряжения
Диапазон напряжения управляющего сигнала 3…32 VDC
Напряжение гарантированного включения ≥ 3 VDC
Напряжение гарантированного выключения ≤ 1 VDC
Ток потребления цепи управления ≤ 16 мА (±0,5 мА) ≤ 16 мА (±0,5 мА)
Время включения ≤ 10 мс при f=50 Гц
Время выключения ≤ 10 мс при f=50 Гц
Максимальная частота переключения ≤ 50 Гц при f=50 Гц
Тип клемм цепи управления Разъем Faston серии 0,110"



Характеристики выходной цепи ТТР серии GaDH-ххх120.ZD3



Параметр Значение
Номинальный ток ТТР 500 А 600 А 800 А
Тип выходных силовых элементов SCR - тиристор
Тип коммутируемой сети • Однофазная;
• Трехфазная1
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,5 А
Максимальный коммутируемый ток 500 А 600 А 800 А
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 5500 А 6500 А 9000 А
Диапазон напряжения питания нагрузки 60...1000 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 1600 VAC (16 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,08 °С/Вт 0,07 °С/Вт 0,05 °С/Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,37 Вт/А 1,34 Вт/А 1,28 Вт/А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 151250 А2с 217800 А2с 387200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)

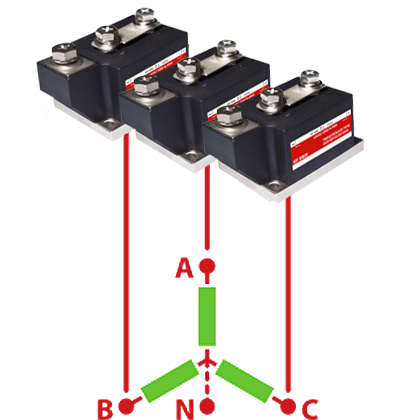

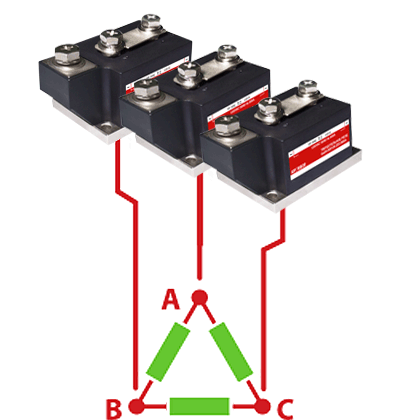

1 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»



Характеристики выходной цепи ТТР серии KIPPRIBOR GwDH-ххх120.ZD3



Параметр Значение
Номинальный ток ТТР 500 А 600 А 800 А
Тип выходных силовых элементов SCR - тиристор
Тип коммутируемой сети • Однофазная;
• Трехфазная2
Вид коммутируемого тока Переменный
Вид коммутации: С контролем перехода через «0»
Минимальный коммутируемый ток 0,5 А
Максимальный коммутируемый ток 500 А 600 А 800 А
Ток утечки в закрытом состоянии ≤ 10 мА
Скорость нарастания тока (di/dt) 150 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс) 5500 А 6500 А 9000 А
Диапазон напряжения питания нагрузки 60...1000 VAC
Частота источника питания нагрузки 50 Гц
Максимальное пиковое напряжение 1600 VAC (16 класс)
Тепловое сопротивление переход – основание (Rthjc) 0,08 °С/Вт 0,07 °С/Вт 0,05 °С/Вт
Максимальная температура p-n перехода (Tjmax) 125°С
Мощность рассеивания (Dissipation) 1,37 Вт/А 1,34 Вт/А 1,28 Вт/А
Падение напряжения в коммутируемой цепи во включенном состоянии ≤ 1,6 V
Скорость нарастания напряжения в закрытом состоянии (dV/dt) 500 В/мкс
I2t (< 10 мс) 151250 А2с 217800 А2с 387200 А2с
Электрическая прочность изоляции (цепь упр. / вых. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь) 2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь) 2500 V в течение 1 минуты
Сопротивление изоляции 500 МОм (при 500 VDC)
Температура охлаждающей жидкости +30…+70°С
Номинальное давление охлаждающей жидкости 0,3 МПа
Максимальное давление охлаждающей жидкости ≤0,8 МПа
Минимальный напор охлаждающей жидкости ≥3 м/с (0,4 м3/ч)

2 - для коммутации трехфазной нагрузки устанавливается одно ТТР на каждую фазу. Допустимые схемы включения нагрузки: «звезда», «звезда с нейтралью», «треугольник»



Характеристики выходной цепи ТТР KIPPRIBOR серии GwDH-ххх120.ZD3



Параметр Значение
Температура окружающей среды -30…+70 °С
Охлаждение Воздушное для серии GaDH-ххх120.ZD3 Водяное для серии GwDH-ххх120.ZD3
Материал основания Медь никелированная
Индикация наличия управляющего сигнала Светодиодная
Тип монтажа Крепление винтами на плоскость на радиатор с вентилятором
Масса ≤ 1800 г

Модификации и номинальные токи ТТР KIPPRIBOR серий GaDH / GwDH-ххх120.ZD3

Модификация ТТР Номинальный ток нагрузки
GaDH-ххх120.ZD3 —
GaDH-500120.ZD3 500 A
GaDH-600120.ZD3 600 A
GaDH-800120.ZD3 800 A
GwDH-ххх120.ZD3 —
GwDH-500120.ZD3 500 A
GwDH-600120.ZD3 600 A
GwDH-800120.ZD3 800 A

Габаритные и установочные размеры твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

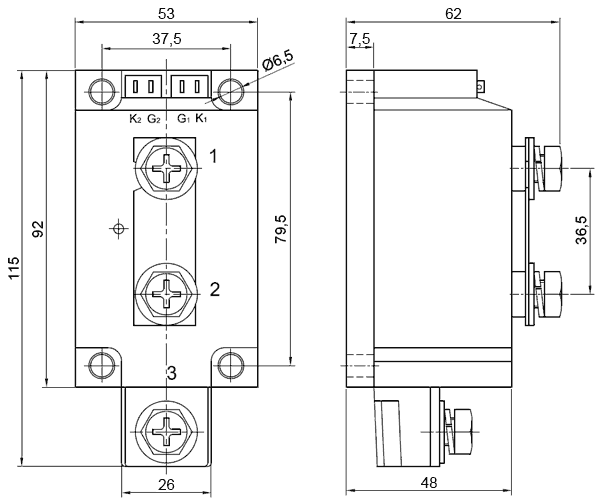

Габаритные размеры ТТР GaDH-500120.ZD3 и GaDH-600120.ZD3

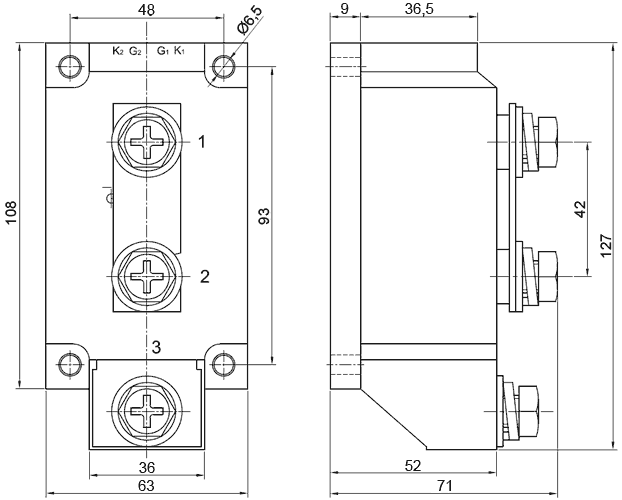

Габаритные размеры ТТР GaDH-800120.ZD3


GaDH-500120.ZD3/GaDH-600120.ZD3 GaDH-800120.ZD3

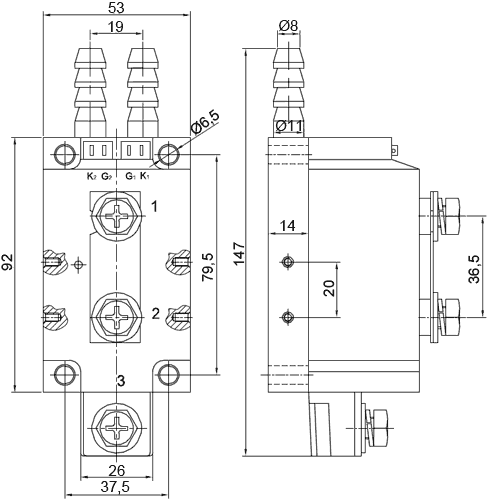

Габаритные размеры ТТР GwDH-500120.ZD3 и GwDH-600120.ZD3

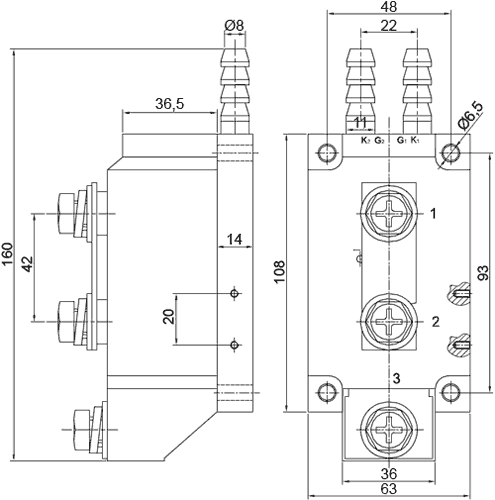

Габаритные размеры ТТР GwDH-800120.ZD3
GwDH-500120.ZD3/GwDH-600120.ZD3 GwDH-800120.ZD3



Размер резьбы Момент затяжки, Н*м
M8 6
M10 10

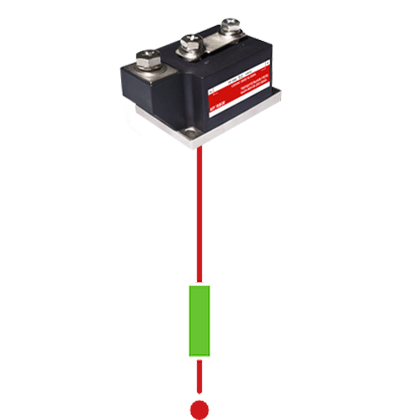

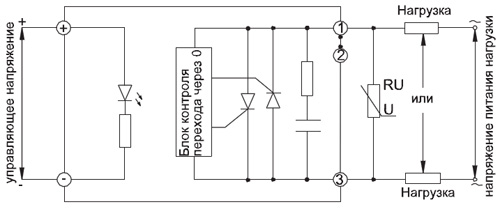

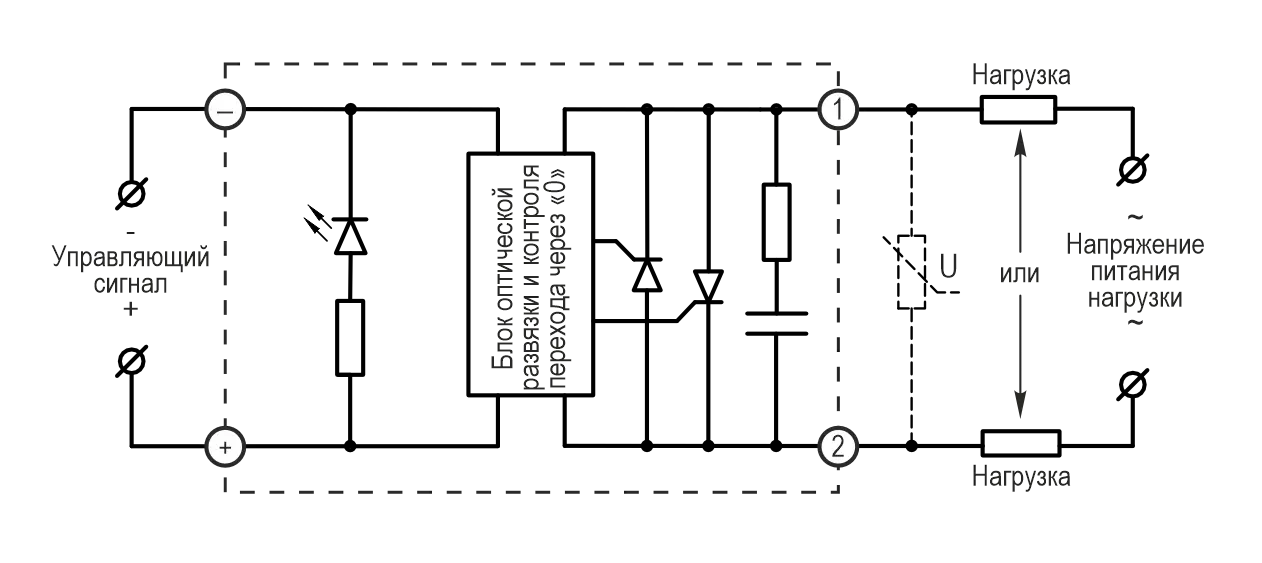

Схема включения в цепь коммутации твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

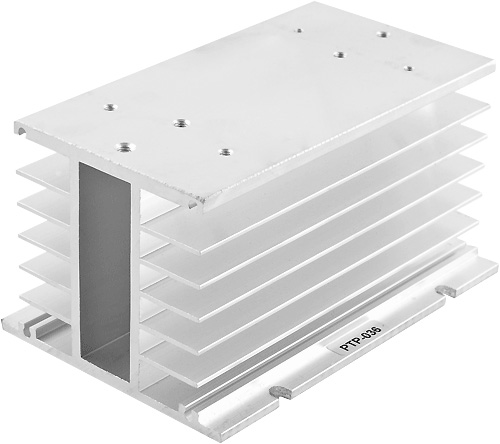

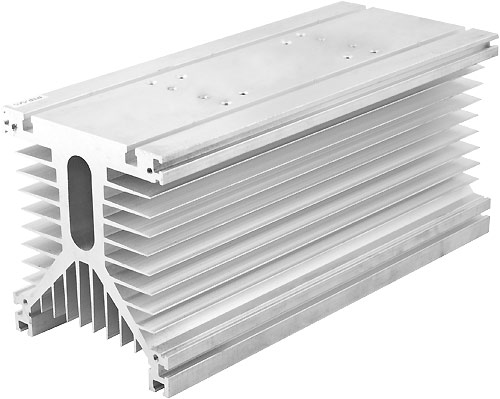

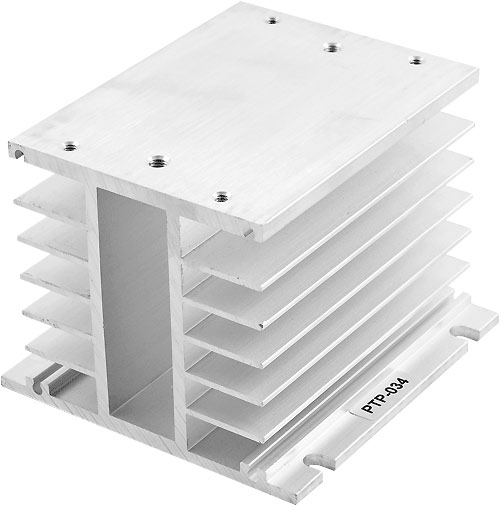

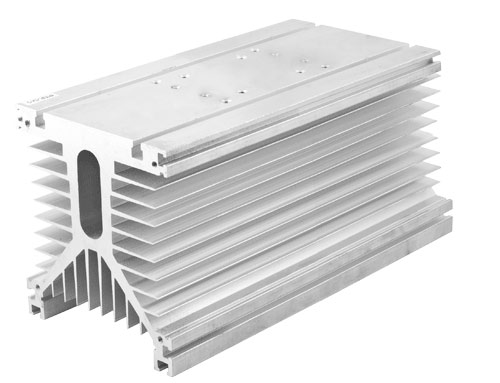

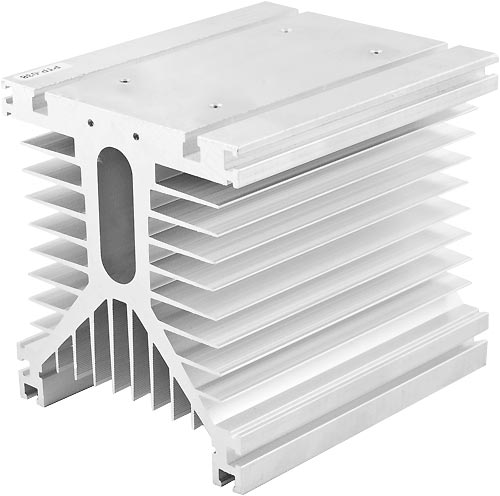

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения...>>
