Колодки монтажные серий PYF-044BE и PYF-144BE (для 4-х контактных промежуточных реле)

Описание

|

Технические характеристики

|

Перечень совместимых реле

|

Аксессуары



Монтажные колодки KIPPRIBOR PYF-044, -144 для 4-контактных промежеточных реле:

  • Предназначены для установки на стандартную DIN-рейку или плоскость 4-х контактных промежуточных реле KIPPRIBOR RP или аналогичных реле других производителей;
  • Изготавливаются из негорючего, прочного и упругого материала (PA66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
  • Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36мм.

Описание

|

Технические характеристики

|

Перечень совместимых реле

|

Аксессуары

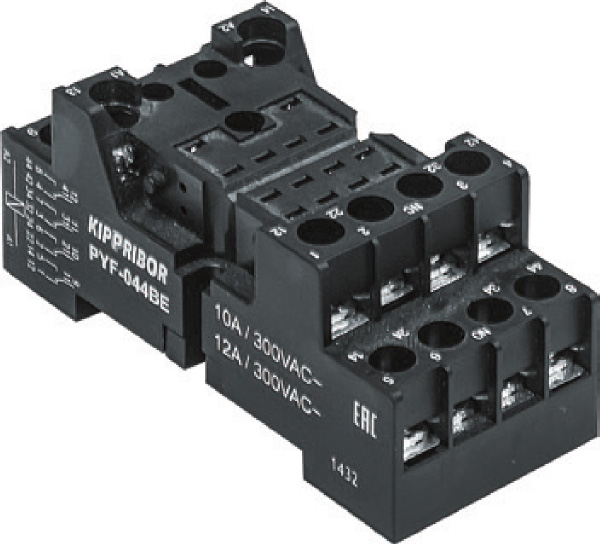

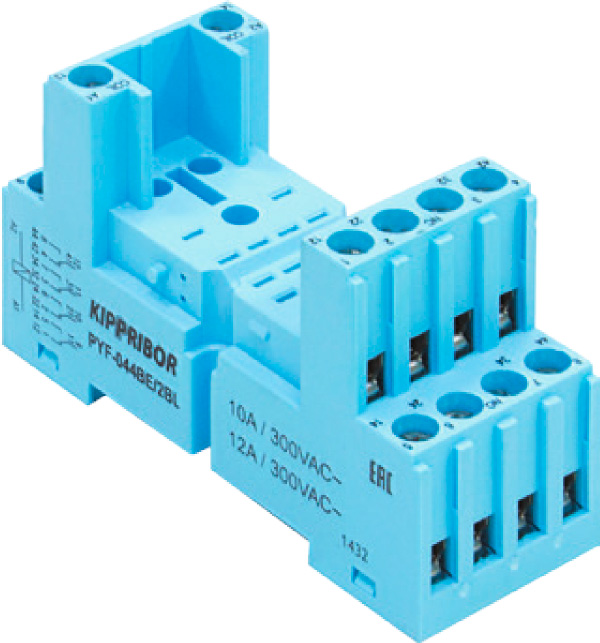

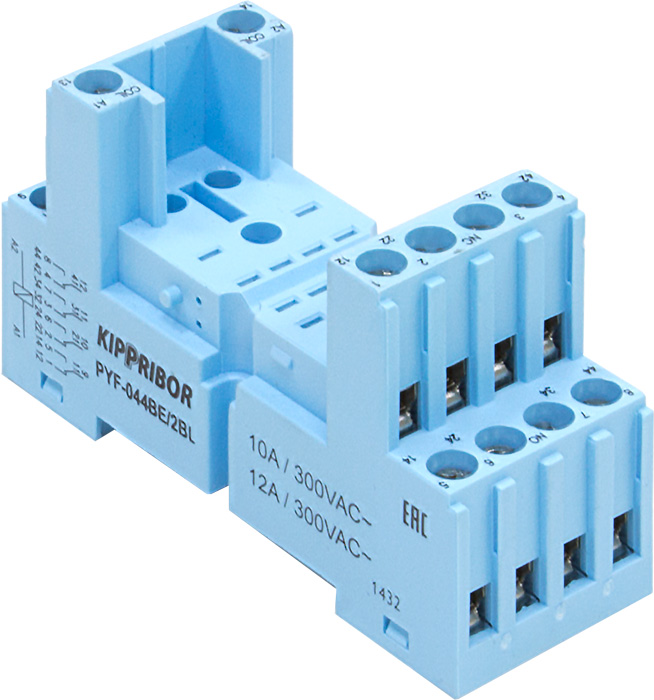

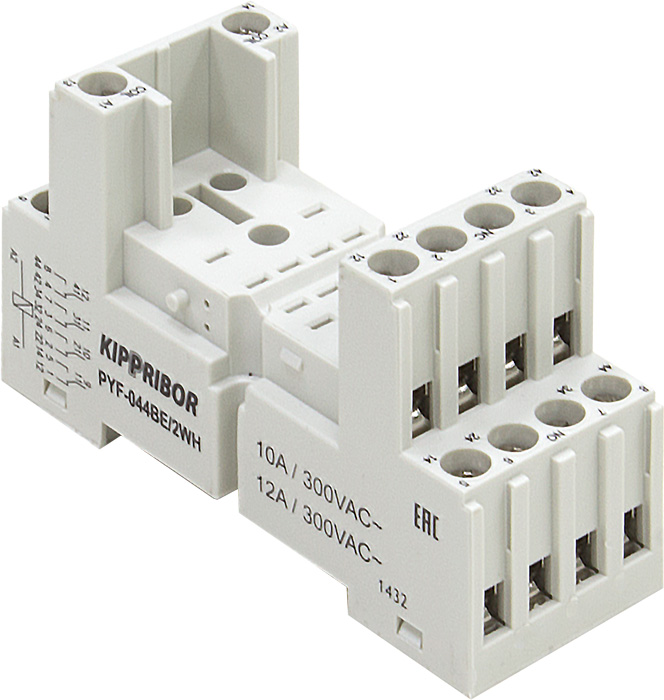

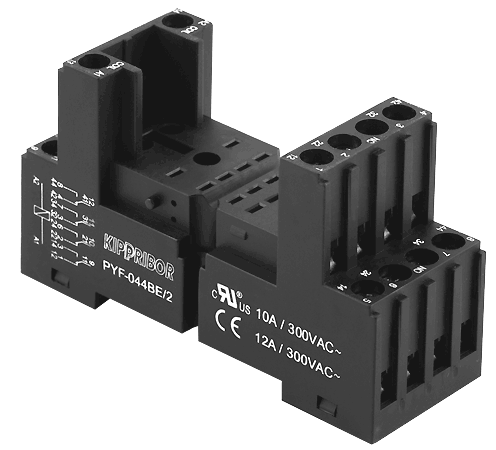

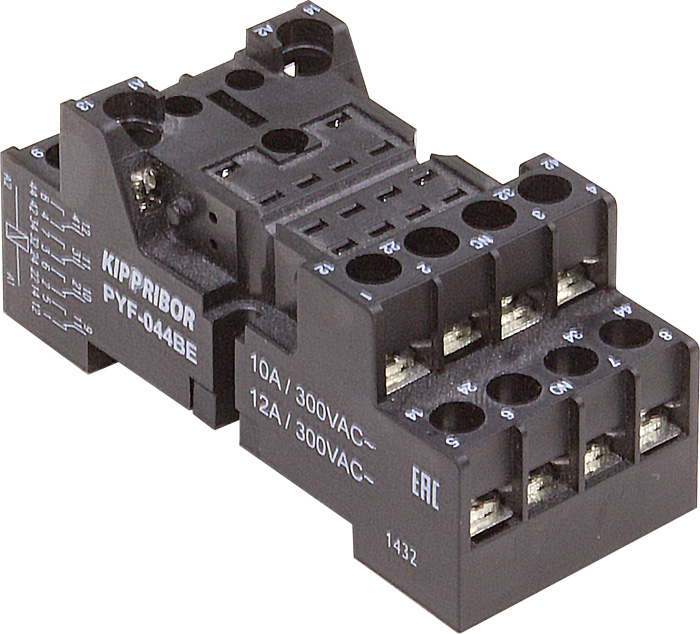

Модель PYF-044BE PYF-044BE/2 PYF-044BE/2BL PYF-044BE/2WH
Схема подключения колодки серии RP PYF-044BE PYF-044BE/2 PYF-044/BE2BL PYF-044BE/2WH
Описание 2-ярусная монтажная колодка с винтовыми клеммами 2-ярусная монтажная колодка с винтовыми клеммами 2-ярусная монтажная колодка с винтовыми клеммами 2-ярусная монтажная колодка с винтовыми клеммами

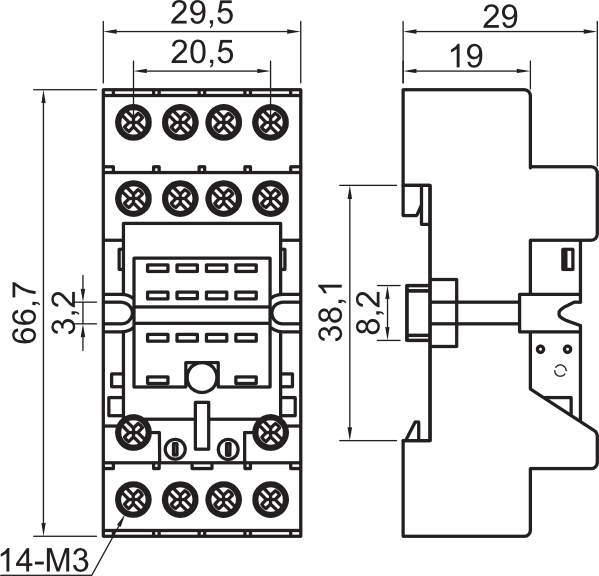

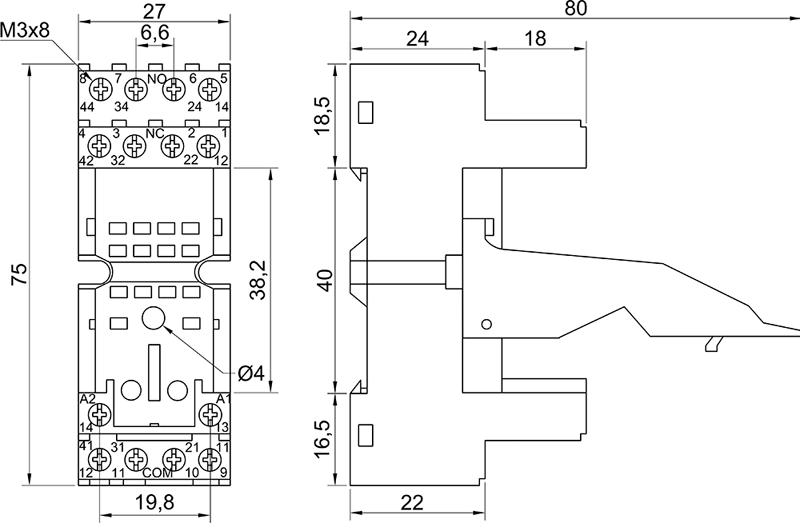

Габаритные размеры PYF-144BE/3 PYF-044BE/2 PYF-044BE/2 PYF-044BE/2
Цоколевка PYF-144/BE3 PYF-044/BE3 PYF-144/BE3 PYF-144/BE3
Номинальный ток и напряжение коммутации 10 А при 300 VAC 10 А при 300 VAC 10 А при 300 VAC 10 А при 300 VAC
Возможные варианты упаковки

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 24 кг.)

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 24 кг.)

Картонная коробка
(10 шт. / 650 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

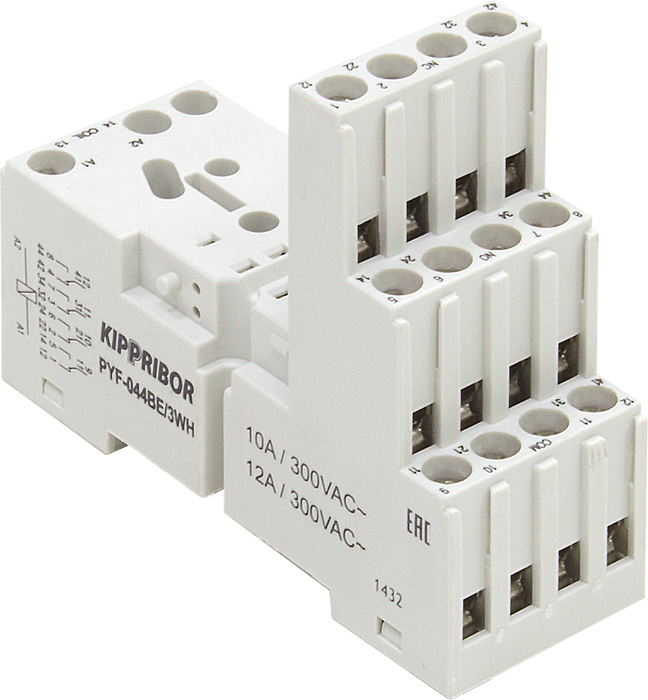

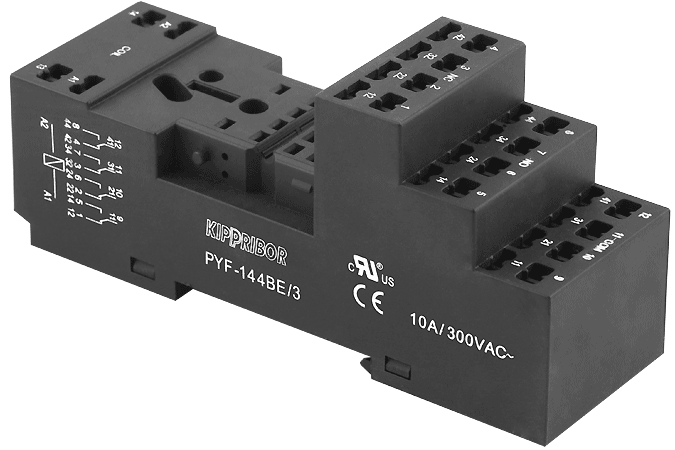

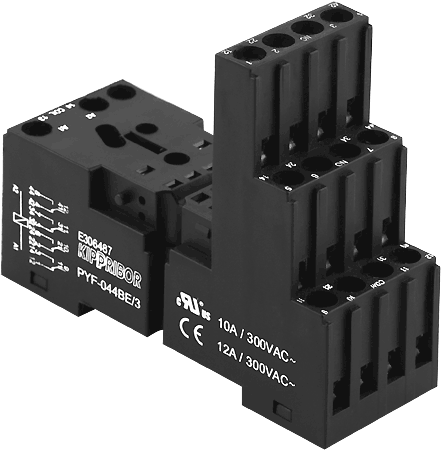

Модель PYF-044BE/3 PYF-044BE/3WH PYF-144BE/3
Схема подключения колодки серии RP PYF-044/BE3 PYF-044/BE3WH PYF-144/BE3
Описание 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с самозажимными клеммами

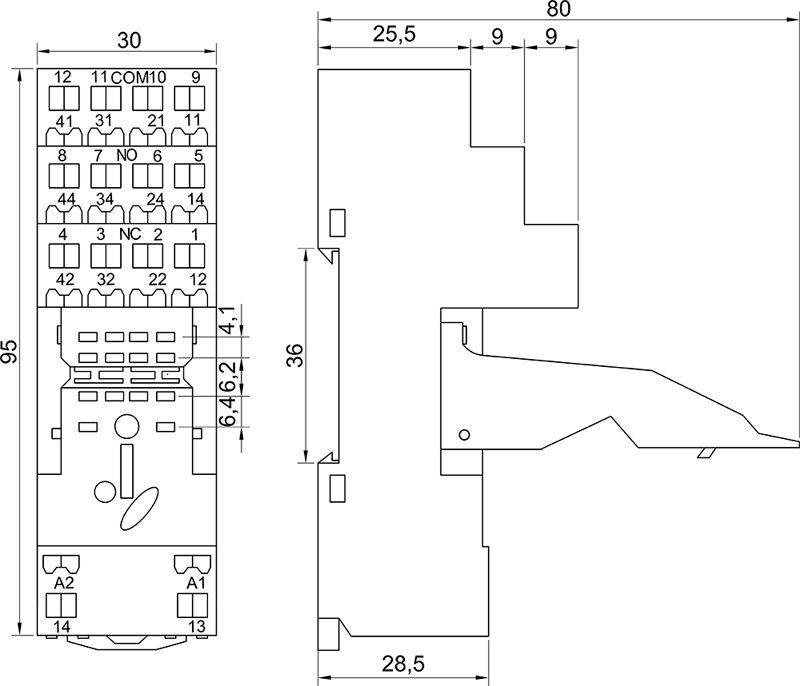

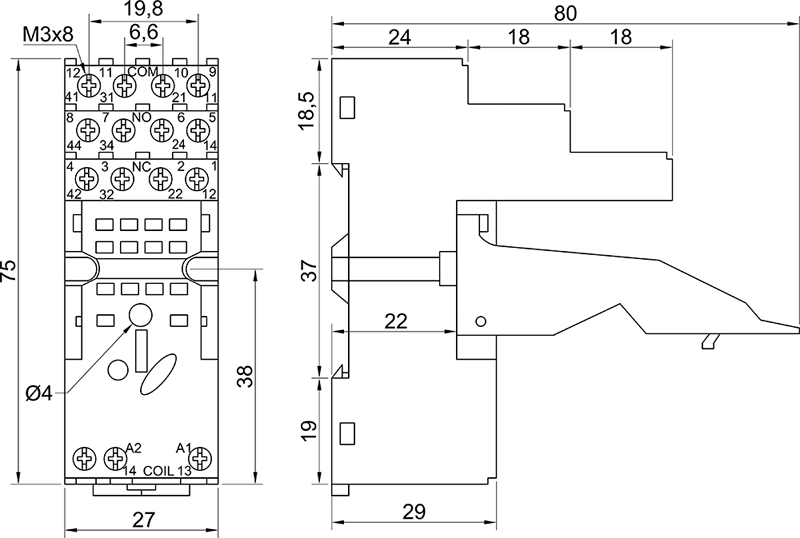

Габаритные размеры PYF-044BE/3 PYF-044BE/3 PYF-144BE/3
Цоколевка PYF-044/BE3 PYF-144/BE3 PYF-144/BE3
Номинальный ток и напряжение коммутации 10 А при 300 VAC 10 А при 300 VAC 10 А при 300 VAC
Возможные варианты упаковки

Картонная коробка
(10 шт. / 850 гр.)
Транспортная коробка
(280 шт. / 18 кг.)

Картонная коробка
(10 шт. / 850 гр.)
Транспортная коробка
(280 шт. / 24 кг.)

Картонная коробка
(10 шт. / 950 гр.)



Описание

|

Технические характеристики

|

Перечень совместимых реле

|

Аксессуары

Перечень реле, совместимых с колодками KIPPRIBOR PYF-044BE, PYF-044BE/2(BL/WH), PYF-044ВE/3(WH), PYF-114BE/3:

Производитель Серия реле
KIPPRIBOR RP
Schneider Electric RXM4
Finder 55.34
Relpol R4
Omron MY4
Phoenix Contact REL-IR/…4х21AU (4-контактные реле)
Goodsky RE
Siemens 3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх
Idec RU4S/RU2S, RY4S/RY42S
TDM Electric РЭП-21
ИЭК РЭК78/4
SHRACK PT
ABB CR-M



Описание

|

Технические характеристики

|

Перечень совместимых реле

|

Аксессуары

Аксессуары для монтажных колодок KIPPRIBOR серий PYF-044BE и PYF-144BE:

Зажим пластмассовый удерживающий. BS-4/36P
Применяется для фиксации реле и защиты от выпадения в условиях вибрации
Модуль LED-индикации
Предназначен для индикации работы реле
BS 4/36P
Высота устанавливаемого реле 36 мм
LM-EN 110/230 V AC/DC LM-СF 6/24 V DC
Зажим пластмассовый удерживающий. BS-4/36P

Модели совместимых колодок KIPPRIBOR:

PYF-044
PYF-044

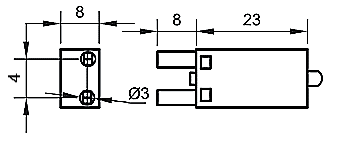

Модуль LED-индикации
LM-EN 110/230 VAC/VDC LM-СF 6/24 VAC/VDC
