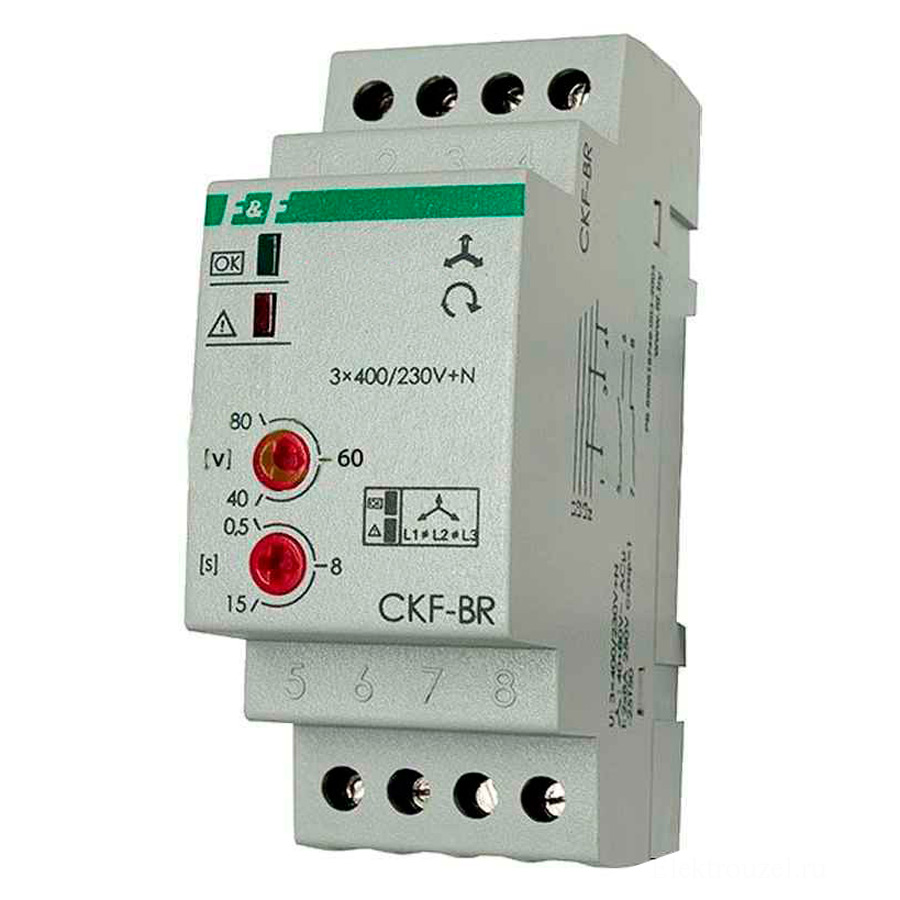

Назначение
|
|
Реле контроля фаз (автоматы защиты электродвигателей) предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети, в случаях отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода.
|
|
Принцип работы:
|
|
Если напряжение в пределах нормы, то контакты исполнительного реле замнуты, и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение происходит с задержкой в 3-5 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. включение происходит автоматически после восстановления правильного напряжения питания.
|
|
|
|
Технические характеристики:
|
|
|
|
Напряжение питания
|
3x380В 50Гц
|
|
Максимальный ток нагрузки
|
10А
|
|
Контакт
|
1P
|
|
Сигнализация питания
|
зеленый светодиод
|
|
Нарушение чередования
|
красный светодиод
|
|
Напряжение отключения - регулируемое
|
165-180В
|
|
Асимметрия напряжения
|
40-55В (в зависимости от напряжения отключения)
|
|
Гистерезис
|
5В
|
|
Задержка отключения
|
3-5сек.
|
|
Потребляемая мощность
|
1,6Вт
|
|
Диапазон рабочих температур
|
-25...+50С
|
|
Степень защиты
|
IP20
|
|
Габариты, мм
|
35x65х90
|
|
Подключение
|
винтовые зажимы 2,5мм. кв
|
|
Монтаж
|
на DIN-рейке 35мм
|
|
|
|

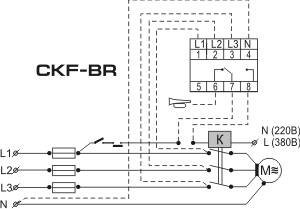

Схема подключения
|
|
|
|
|
|
|
Внимание!
Контакты реле позволяют выдавать информацию о состоянии включения или отключения электродвигателя.
|
| |
|
|
|
