ОВЕН ПЛК210 Моноблочный контроллер

ОВЕН ПЛК110 программируемый логический контроллер

ОВЕН ПЛК210 – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних и распределенных систем по сети Ethernet и концепцией Industry 4.0

Оптимальны для построения распределенных систем автоматизации когда расширение входов\выходов ПЛК удаленными модулями Mх210 и связь с другими ПЛК осуществляется по интерфейсу Ethernet.


Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • АСУ водоканалов
  • линии по дерево- и металлообработке (распил, намотка и т.д.)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • В сфере производства строительных материалов
  • Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК210

  • Наличие быстрых встроенных дискретных входов/выходов до 95кГц на борту
  • Резервирование по питанию (двойной ввод питания), применению (дублирование контроллеров с помощью Codesys Redundancy), интерфейсу (Ethernet не обрывается при потере питания а модули подключаются по кольцевой технологии)
  • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
  • Простое и удобное программирование в системе CODESYS V3.5 SP14 Patch 3 через порты USB Device, Ethernet, RS-232 Debug с поддержкой WEB-визуализации
  • Порты: 4 х Ethernet (Modbus RTU, SNMP, OPC UA)+RS485 (Modbus RTU\ASCII)+RS232 (Modbus RTU\ASCII) +USB Device для:
    • увеличения количества входов-выходов;
    • управления частотными преобразователями;
    • подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
    • передачи данных на верхний уровень
  • Большой объем памяти: 512Mb (ROM), 256Mb (RAM)
  • Встроенный Micro SD слот
  • Три исполнения для программирования в среде: CODESYS V3.5 SP14 Patch 3, MasterSCADA 4D, Телемеханика ЛАЙТ
  • Вертикальная ориентация в единой концепции моделей МВ210, МК210, МУ210 и блоков питания БП60К
  • Удобная замена батареи питания (под крышкой)
  • Скрытый переключатель RUN\STOP (под крышкой)

Соотвествие ПЛК210 концепции Industry 4.0

SRCS (Smart Realtime Connected Secure):

  • Smart: 3 исполнения среды программирования (CODESYS V3.5 SP14 Patch 3, MasterSCADA 4D, Телемеханика Лайт), ОС Linux с быстрым доступом к программным компонентам
  • Realtime: ОС Linux с RT-патчем, поддержка быстрых входов.выходов на выделенном PRU (Programmable Realtime Unit)

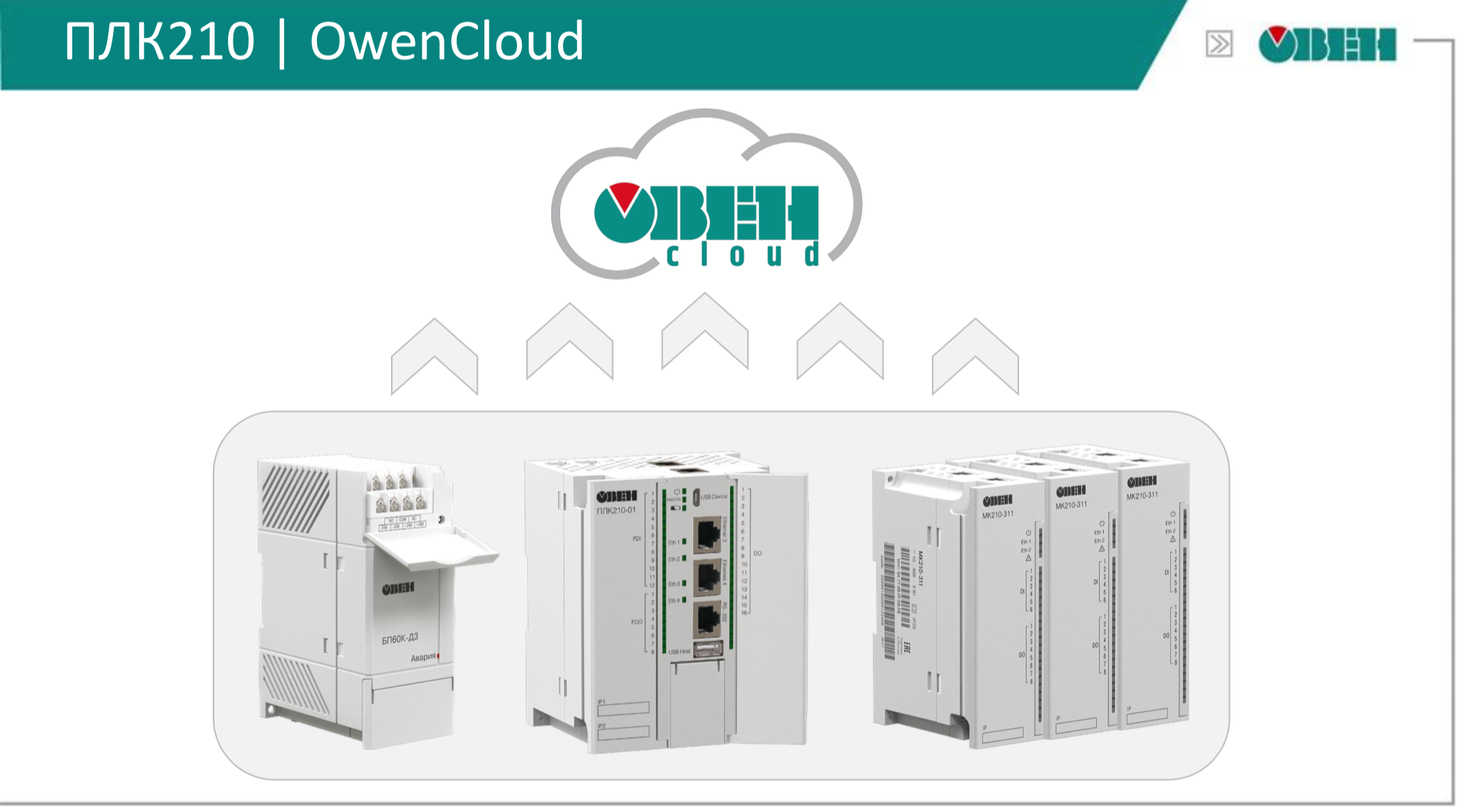

  • Connected: Ethernet как основной интерфейс обмена с поддержкой OwenCloud, WEB-визуализации, OPC UA, интеграцией в ERP системы
  • Secure: дублированное питание, кольцевая топология Ethernet с модулями Mx210, поддержка Codesys Redundancy

Сравнительная таблица ПЛК210 и ПЛК110[М02]

Параметр
ПЛК210
ПЛК110[М02]
Процессор
RISC-процессор Texas Instruments Sitara AM3358, 800 МГц
ARM 7 RISC 32-разрядный 400 МГц
Оперативная память (RAM) 256 МБ (DDR3) 16 МБ (SDRAM)
Объем retain-памяти (EEPROM) 64 кБ (MRAM) 16 кБ (MRAM)
Объем постоянной памяти (ROM) 512 МБ (NAND) 6 МБ
Операционная система Linux EmbOS Segger
Интерфейсы
RS-232
2 х RS-485
4 х Ethernet 100 Base-T
USB Device
USB Host
Micro SD
GSM (ПЛК210-06)
RS-232
RS-232 Debug
1(2) х RS-485
Ethernet 100 Base-T
USB 2.0 Device
USB 2.0 Host
Температурный диапазон эксплуатации
-40…+55 °C
-40…+55 °C
Источник питания для часов RTC
Заменяемый CR2032
CR2032 (требует разбора корпуса)
Ориентация при монтаже компактная вертикальная горизонтальная

Схема применения ОВЕН ПЛК210

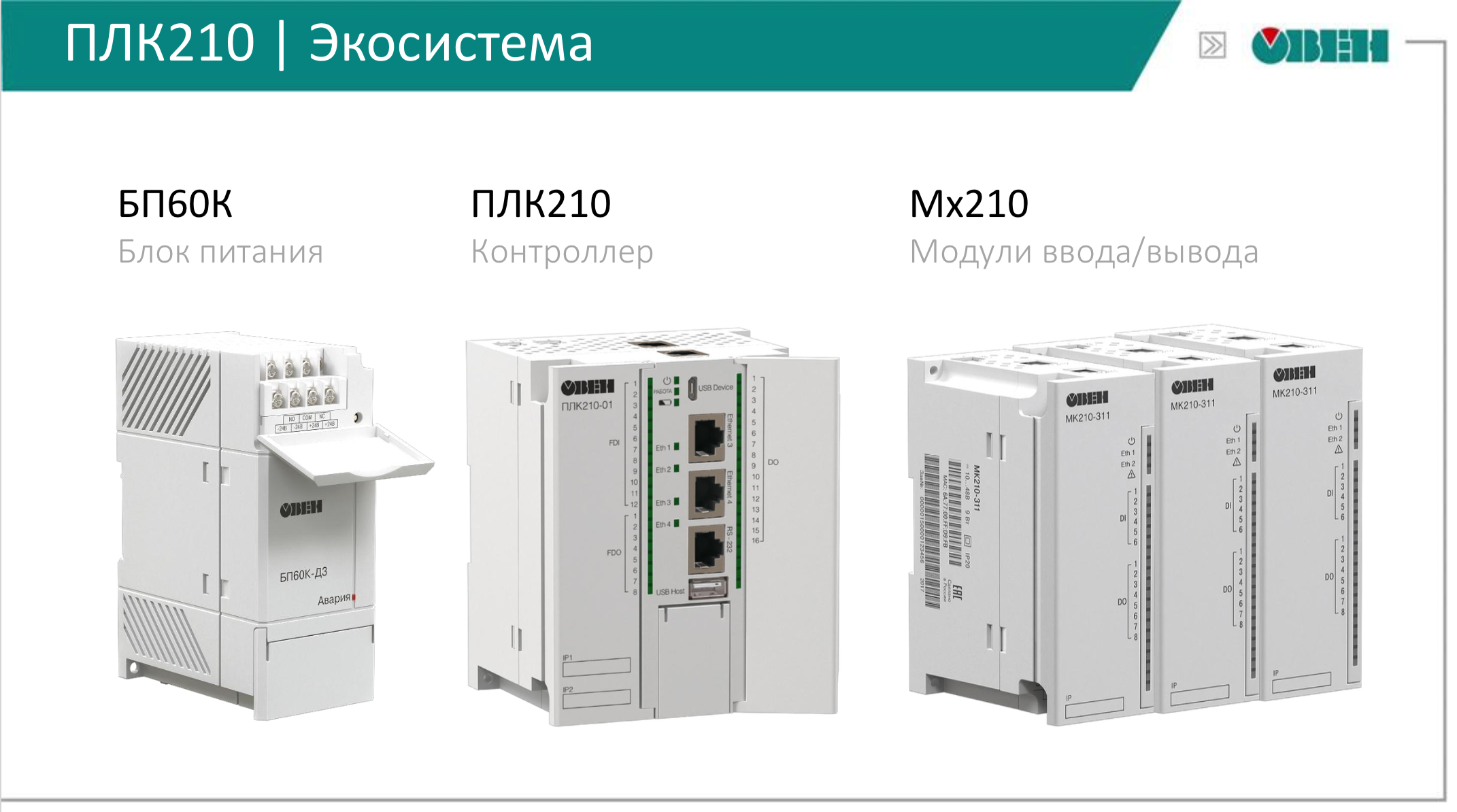

ПЛК210 единая экосистема





Модификации


Дискретные
входы (DI)
Дискретные
выходы (DO)
Аналоговые
входы (AI)
Аналоговые
выходы (AO)
ПЛК210-01-CS
В продаже
12 DI
12 – быстрые до 95 кГц
18 DO
18 – э/м реле
ПЛК210-02-CS
В продаже
24 DI
12 – быстрые до 95 кГц
12 – до 300 Гц
12 DO
12 – э/м реле
ПЛК210-03-CS
В продаже
24 DI
12 – быстрые до 95 кГц
12 – до 300 Гц
16 DO
8 – быстрые ключи
до 95 кГц
8 – ключи
ПЛК210-04-CS
В продаже
12 DI
12 – быстрые до 95 кГц
12 DO
12 – э/м реле
4 AI
4 – универсальные
ПЛК210-05-CS
II кв. 2020
12 DI
12 – быстрые до 95 кГц
8 DO
8 – быстрые ключи
до 95 кГц
8 AI
8 – универсальные
4 AO
4 – универсальные
Модификации ПЛК210

Функциональные схемы

Функциональная схема ОВЕН ПЛК210-01-CS

Функциональная схема ОВЕН ПЛК210-01-CS



Функциональная схема ОВЕН ПЛК210-02-CS

Функциональная схема ОВЕН ПЛК210-02-CS

Функциональная схема ОВЕН ПЛК210-03-CS



Функциональная схема ОВЕН ПЛК210-03-CS

Функциональная схема ОВЕН ПЛК210-04-CS

Функциональная схема ОВЕН ПЛК210-04-CS





Габаритные и установочные размеры

Типовые схемы подключения

Схема 1

Схемы подключения 1

Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.

Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.

Схема 2

Схемы подключения 2

Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.

Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).

Схема 3

Схемы подключения 3

Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

Технические характеристики ОВЕН ПЛК210

Параметр
Значение (свойства)
Питание
Количество портов питания
2 (основной и резервный)
Напряжение питания
10…48 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному
6…9 В
Потребляемая мощность, не более
16 Вт
Защита от переполюсовки
Есть
Вычислительные ресурсы
Центральный процессор
RISC-процессор Texas Instruments Sitara AM3358, 800 МГц
Объем флеш-памяти (тип памяти)
512 Мбайт (NAND)
Объем оперативной памяти (тип памяти)
256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)
64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)
3 мс
Операционная система
Linux
Версия ядра 4.14.67
Интерфейсы связи
Ethernet 100 Base-T
Количество портов
4 × Ethernet 10/100 Мбит/c (RJ45)
  • Порты 1–3 – коммутатор
  • Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы*
  • Modbus-TCP (Master / Slave)
  • OPC UA (Server)
  • MQTT
Поддерживаемые прикладные протоколы
  • NTP
  • FTP
  • HTTP
  • HTTPS
  • SSH
RS-485
Количество портов
2
Поддерживаемые протоколы*
Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Скорость передачи
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы
Есть
RS-232
Количество портов
1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы*
Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Скорость передачи
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов
1 × micro USB (RNDIS)
Поддерживаемые протоколы
CODESYS Gateway
FTP
HTTP
HTTPS
SSH
Подключаемые накопители
USB Host
Количество разъёмов
1 × USB type A
Поддерживаемые устройства
MSD / FTDI, USB 2.0 / 1.1
SD card
Количество разъёмов
1
Поддерживаемые устройства
microSD
Максимальная ёмкость
4 ГБ (microSD)
32 ГБ (microSDHC)
512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С
3 секунды в сутки
– при температуре -40 и +55 °С
18 секунд в сутки
Тип источника питания
Батарея CR2032
Срок работы на одной батарее
5 лет
Общие сведения
Габаритные размеры
(124×84×105) ± 1 мм
Масса, не более
1,2 кг
Степень защиты корпуса по ГОСТ 14254–96
IP20
Индикация на передней панели
Светодиодная
Встроенное оборудование
Источник звукового сигнала
Двухпозиционный тумблер СТАРТ / СТОП
Кнопка СБРОС
Сервисная кнопка
Средняя наработка на отказ**
60 000 ч
Средний срок службы
8 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
Дискретные входы (FDI)
Параметр
Значение (свойства)
Быстрые дискретные входы
(FDI)
Режимы работы
  • определение логического уровня
  • счётчик высокочастотных импульсов
  • измерение частоты
  • обработка сигналов энкодера
Тип входов по ГОСТ Р 61131
1
Максимальный ток «логической единицы»
5,5 мА
Максимальный ток «логического нуля»
1,2 мА
Напряжение «логической единицы»
9…30 В
Напряжение «логического нуля»
0…5,5 В
Гистерезис выключения
«логической единицы», не менее
0,5 В
Подключаемые входные устройства
контактные датчики,
трехпроводные датчики,
имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом
5 мкс
Максимальная частота входного сигнала
95 кГц
Дискретные выходы (DO) типа электромагнитное реле
Параметр
Значение (свойства)
Тип контакта
Нормально-разомкнутый контакт
Режимы работы
  • переключение логического состояния
  • генерация ШИМ-сигнала
Максимальный ток коммутации
  • 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
  • 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле
  • 264 В (СКЗ) переменного напряжения;
  • 30 В постоянного напряжения
Минимальный ток коммутации
10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014
АС-15, С300*
Механический ресурс реле, не менее
5 000 000 переключений
Электрический ресурс реле
35 000 переключений при 3 А, 30 В постоянного напряжения
50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения
50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более
10 мс
Параметры ШИМ
Максимальная частота
1 Гц (при скважности 0,5)
Минимальная длительность импульса ШИМ
50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
Руководство по эксплуатации ПЛК210
Краткое руководство по эксплуатации ПЛК210-01
Руководство пользователя ПЛК210. Описание Web-интерфейса OpenWrt
Быстрый старт ПЛК210
ПЛК210 Презентация
ПЛК210 Презентация

ПЛК210 - решение для автоматизации завтрешнего дня! Презентация концепции нового ПЛК210 как базовой части экосистемы новой серии программных устройств ОВЕН
