ОВЕН ТРМ500 терморегулятор одноканальный

ОВЕН ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud

Скачать приложение для iOS Скачать приложение для Android

Современный промышленный регулятор ТРМ500 предназначен для поддержания температуры либо иной физической величины благодаря наличию универсального входа для разнообразных типов датчиков. Прибор имеет упрощенный и интуитивно понятный интерфейс управления с помощью кнопок.
Встроенный Wi-Fi модуль  в модификации прибора ТРМ500-Щ2.WiFi позволяет подключать прибор к облачному сервису OwenCloud и производить удаленное управление и мониторинг данных прибоора. Регистрация архивов данных в облачном сервисе и доступ к ним из любой точки интернет позволяет отслеживать режимы работы оборудования в любой точке мира.

Функциональные возможности

  • ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
  • Дистанционный мониторинг и управление через облачный сервис OwenCloud
  • Мобильное приложение для управления температурой для Android и IOS
  • До 2-х реле для сигнализации о текущей температуре.
  • Дискретный вход для функций:
    • запуск в работу или останов;
    • перевод прибора в ручной режим управления;
    • смена уставки с одного предустановленного значения на другое.
  • Поддержка всех распространенных в России датчиков температуры.
  • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
  • Три выхода для управления нагрузкой или сигнализации:
    • Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
    • Выход 2: выход для сигнализации (до 5 А).
    • Выход 3: выход для управления твердотельными реле (0…5 В).
  • Один или два индикатора (в зависимости от модификации).
  • Увеличенный индикатор: высота цифр 20 мм.
  • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Технические характеристики ОВЕН ТРМ500

Характеристика
Значение
Напряжение питания
96…264 В переменного тока
Потребляемая мощность
Не более 5 Вт
Поддержка типов датчиков
ТС
50/100/500/1000 (М, Сu, П, Pt), 53М
ТП
L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность
ТС
0,25 %
ТП
0,5 %
Время опроса входа
ТС
0,3 сек (3-проводная схема подключения)
0,2 сек (2- и 4-проводная схема подключения)
ТП
0,2 сек
Схема подключения ТС
2-, 3- или 4-проводная
Компенсация холодных концов ТП
встроенная
Сопротивление линий связи «прибор-датчик»
для ТС
Не более 15 Ом
для ТП
Не более 100 Ом
Сопротивление внешнего ключа
В замкнутом состоянии
Не более 70 Ом
В разомкнутом состоянии
Не менее 1000 Ом
Типы ВУ
Выход 1
ТРМ500-Щ2.5А
ТРМ500-Щ2.WiFi
ТРМ500-Щ2.30А
Электромагнитное реле,
  • ~5 А/250 В,
    cos(φ) = 1; = 3 А/30 В
Электромагнитное реле,
  • в on/off режиме ~30 А/250 В,
    cos(φ) = 1; = 20 А/30 В
  • в ПИД режиме ~8 А/250 В,
    cos(φ) = 1; = 5 А/30 В
Выход 2
Логический выход под управление ТТР
Выход 3
Реле электромеханическое 3 А
Логические уровни выхода 3 (для ТТР)
Низкий уровень (ТТР закрыто)
0 В
Высокий уровень (ТТР открыто)
4…5,5 В
Допустимый ток на выходе 3 (для ТТР)
25…40 мА
Габариты корпуса, тип
96×48×100 мм, Щ2
Условия эксплуатации
Температура окружающего воздуха
-20…+50 °С
Влажность
30…80 % при температуре +35 °С
Гарантийный срок обслуживания
2 года
Характеристики встроенного шлюза для доступа к сервису OwenCloud
Тип интерфейса связи
Wi-Fi
Стандарт связи
802.11b/g/n
Тип приемопередающей антенны
Встроенная
Режимы работы в сети Wi-Fi
«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
«Клиент» – для обмена данными с сервисом OwenCloud
Настройка параметров локальной сети Wi-Fi
Через встроенный web-сервер
Параметры, доступные для чтения и записи в сервисе OwenCloud
Название параметра
Код в меню прибора
Доступ
Текущее измеренное значение
PV
Чтение
Уставка 1
SP1
Чтение/запись
Уставка 2
SP2
Чтение/запись
Гистерезис
HYSt
Чтение/запись
Нижний порог сигнализации
U.Lo
Чтение/запись
Верхний порог сигнализации
U.Hi
Чтение/запись
Выходная мощность
PPY
Чтение/запись
Текущее состояние дискретного входа
di.St
Чтение/запись
Режим работы дискретного входа
inP.F
Чтение/запись
Разрешение удаленного управления дискретным входом
di.rc
Чтение/запись
Сила сигнала по текущей точке доступа
SigPWR
Чтение
Сумма уставок 1 и 2
SumSP
Чтение
Текущая точка доступа
CurAP
Чтение

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация
Элементы индикации терморегулятора ТРМ500
1
ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки.
---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).
2
ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки
3
УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1
УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2.
Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно
4
РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора
РУЧ – светится в режиме ручного управления
5
СИГ/WiFi
- в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ»
светится при ошибке на измерительном входе и/или выходе за порог сигнализации
- в модификациях ТРМ500-Щ2.WiFi – «WiFi»
показывает состояние подключения к с OwenCloud
6
t выше – светится при Tизм > верхнего порога сигнализации
t норм – светится при Tизм находится между верхним и нижним порогом сигнализации
t ниже – светится при Tизм < нижнего порога сигнализации
УПР – светится при включенном ВУ1 или ВУ3
7
Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ
Кнопка ПРОГ:
  • вход в МЕНЮ программирования
  • вход в нужную группу параметров
  • запись введенного значения параметра

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

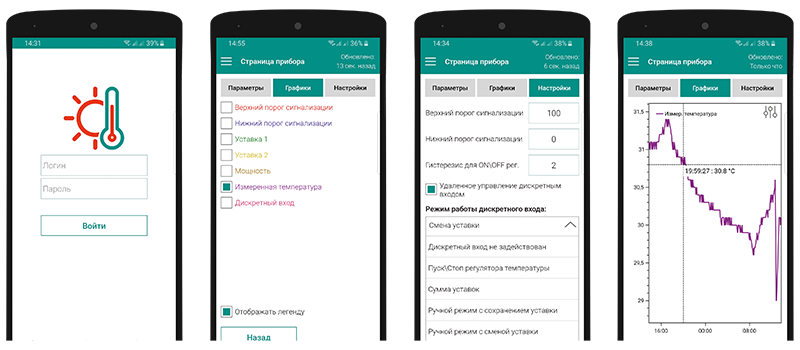

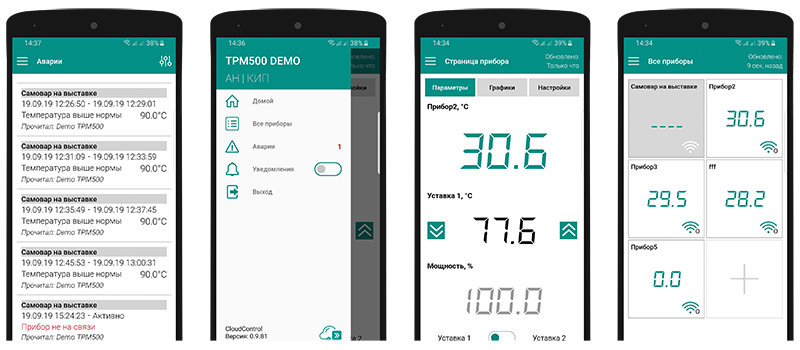

Для взаимодействия ОВЕН ТРМ500-WiFi с облачным сервисом разработано мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.

Рекомендуем к использованию!

Основные особенности приложения:

  • Удаленный доступ к прибору.
  • Уведомления на смартфон.
  • Архив параметров за последние 90 дней.
  • Журнал аварийных событий.
  • Графическое отображение параметров.

Приложение работает на платформе Android и iOS.

СКАЧАТЬ ПРИЛОЖЕНИЕ ДЛЯ ANDROID

СКАЧАТЬ ПРИЛОЖЕНИЕ ДЛЯ IOS



Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Режимы работы дискретного входа ОВЕН ТРМ500

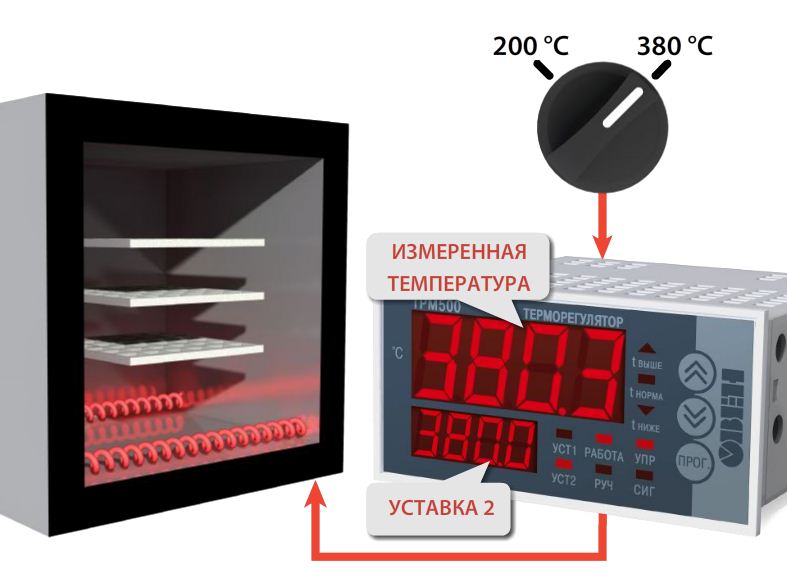

дискретный вход настроен на смену уставки

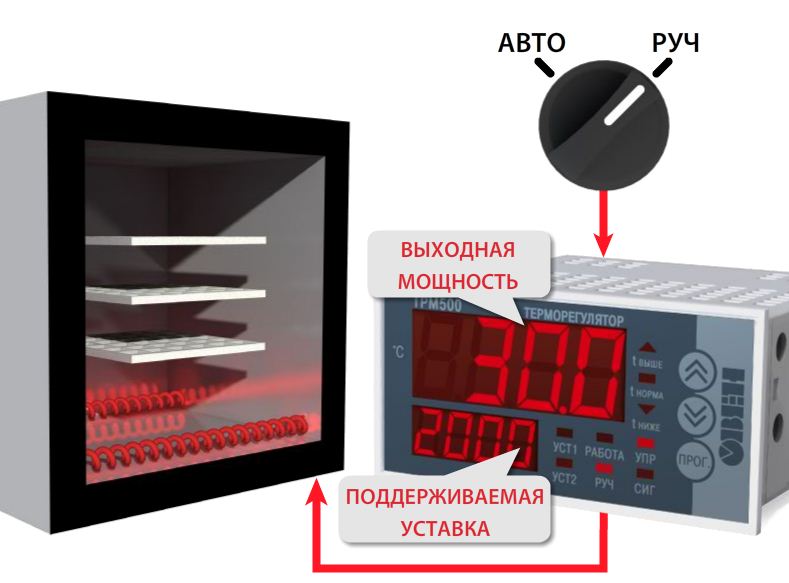

дискретный вход настроен на переход в ручной режим управления выходной мощностью

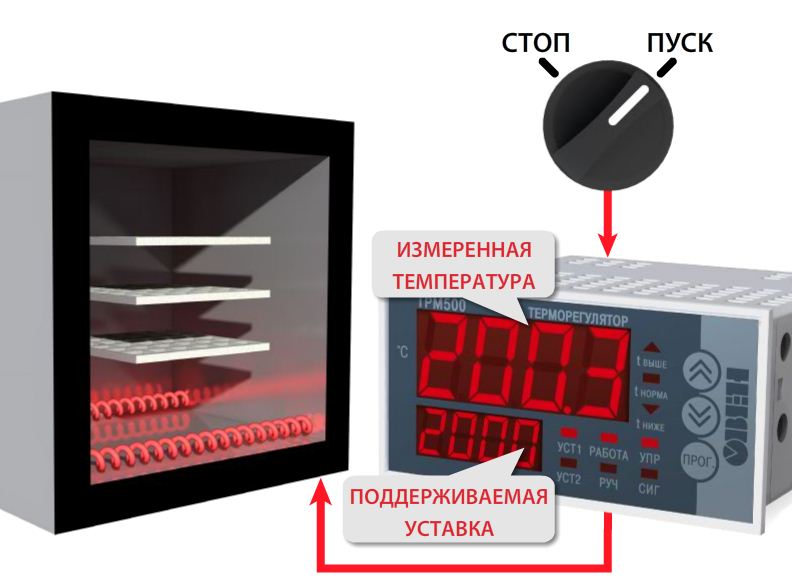

дискретный вход настроен на запуск или останов процесса автоматического управления температурой



Технические характеристикиФункциональная схема прибораСтруктура условного обозначенияЭлементы управленияМобильное приложение OwenDeviceControlСхемы подключенияРежимы работы дискретного входаДокументация

Документация

Документация
Руководство по эксплуатации ТРМ500   PDF 5.51 MB
Руководство по программированию ТРМ500   PDF 2.08 MB
Инструкция по работе с ДС-ТРМ500   PDF 1.54 MB
Руководство по эксплуатации ТРМ500-WiFi   PDF 6.37 MB
Краткое руководство ТРМ500-WiFi   PDF 208.35 kB
Руководство пользователя OwenCloud   PDF 8.59 MB
Сертификаты
Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ500   ZIP 438.45 kB
Декларация о соответствии на ТРМ500   ZIP 101.28 kB
Сертификат средств измерений ТРМ500 Казахстан ZIP 150.6 kB
Сертификат средств измерений ТРМ500 Беларусь ZIP 93.55 kB
Сертификат средств измерений ТРМ500 Россия ZIP 2.33 MB
