В НАЛИЧИИ НА СКЛАДЕ Рекомендуется на замену ТРМ212
ОВЕН ТРМ12 – промышленный ПИД-регулятор, предназначенный для управления трехходовыми или запорно-регулирующими клапанами и задвижками с электроприводом. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Возможности регулятора
- Измерение и регулирование различных физических величин (расход, давление, температура и т.д.);
- Дискретное или аналоговое управление клапаном по ПИД закону;
- Контроль обрыва связи с исполнительным механизмом(LBA);
- Сигнализация о выходе измеряемой величины за заданные пределы;
- Ручной режим управления исполнительными механизмами;
- Дистанционный пуск и останов регулирования;
- Погодозависимое регулирование;
- Интеграция в систему диспетчеризации.
Преимущества
|
Монтаж
Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.
|
Индикация
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.
|
|
Навигация
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.
|
Простота
Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
|
|
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
|
Авария
ТРМ12 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
|
|
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
|
Диспетчеризация
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
|
|
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
|
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
|
Сравнительная таблица линеек
| Отличительный критерий |
ТРМ12.У |
ТРМ12.У2 |
| Корпус |
 |
 |
| Цифровой индикатор |
Один |
Два |
| Кнопки управления |
Три |
Четыре |
| Клеммная колодка |
Лепестковая |
Лифтовая |
| Высота индикатора |
14 мм |
20 мм |
| Монтаж в щит |
Одна плоскость, штыревой зацеп |
Одна или две плоскости, «трещетка» |
| Шунт для входных сигналов тока |
Внешний |
Встроенный |
| RS-485 |
Отсутствует |
По заказу |
| Уплотнитель для обеспечения IP |
Съемный |
Встроенный |
| Корпусное исполнение Щ5, 48х48мм |
Нет |
Есть |
| Ручной режим управления |
Нет |
Есть |
| Контроль аварии LBA |
Нет |
Есть |
| Исполнение на -40°С |
Заказная позиция |
Стандартная позиция |
| Встроенный источник питания 24 В |
Есть |
Есть (только для исполнения без RS-485) |
Технические характеристики
| Параметр |
Значение |
| Напряжение питания переменного тока |
~90…264В (номинальное 230В) |
| Частота напряжения питания |
50, 60 Гц |
| Потребляемая мощность |
не более 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
| Максимально допустимый ток источника питания |
50 мА |
| Универсальные входы |
| Количество универсальных входов |
2 |
| Функции входа 1 |
Измерительный |
| Функции входа 2 |
Измерительный (в том числе датчик положения) |
| Дополнительный (дистанционный пуск и останов регулирования) |
| Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: |
Не более 1 секунды |
| Предел основной приведенной погрешности измерения: |
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
| - для остальных видов датчиков |
±0,25 % |
| Выходные устройства |
| Количество выходных устройств |
2 |
| Типы выходных устройств |
Р, К, С, Т, И, У |
| Корпус |
| Щитовой Щ1 |
96×96×53 мм, IP54* |
| Щитовой Щ2 |
96×48×100 мм, IP54* |
| Щитовой Щ5 |
48×48×103 мм, IP54* |
| Настенный Н |
110×129×69 мм, IP54 |
| DIN-реечный |
90×88×59 мм, IP20 |
* со стороны передней панели
| Условия эксплуатации |
| Температура окружающего воздуха |
–40...+50 °С |
| Атмосферное давление |
84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
* С учетом компенсации температуры от ДХС
| Характеристики выходных устройств |
| Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
| Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В |
| К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
| С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
| И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
| У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
| Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |

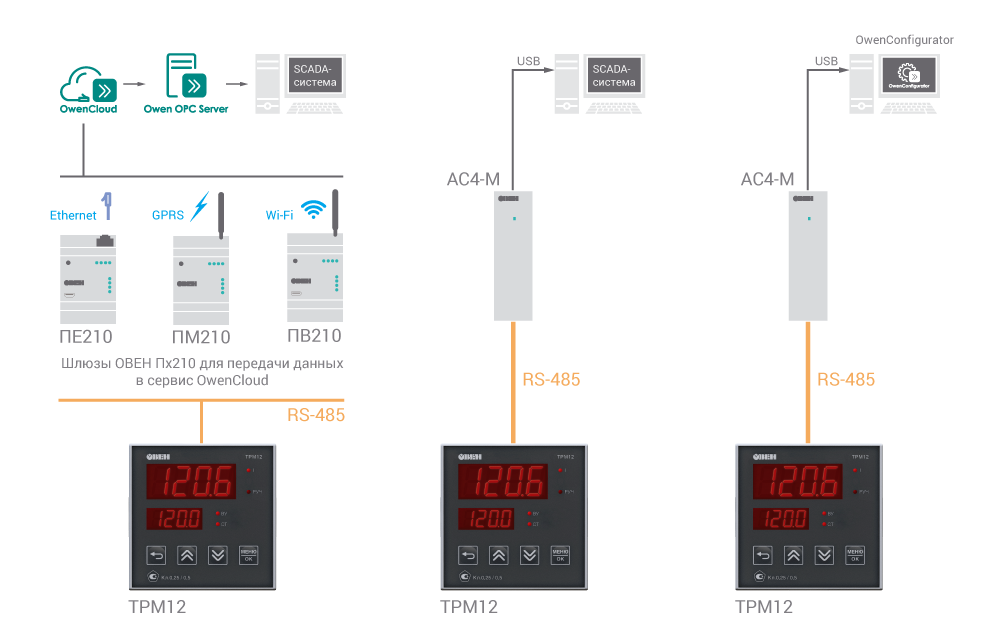

Диспетчеризация
Наличие интерфейса RS-485 позволяет включать ТРМ12 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

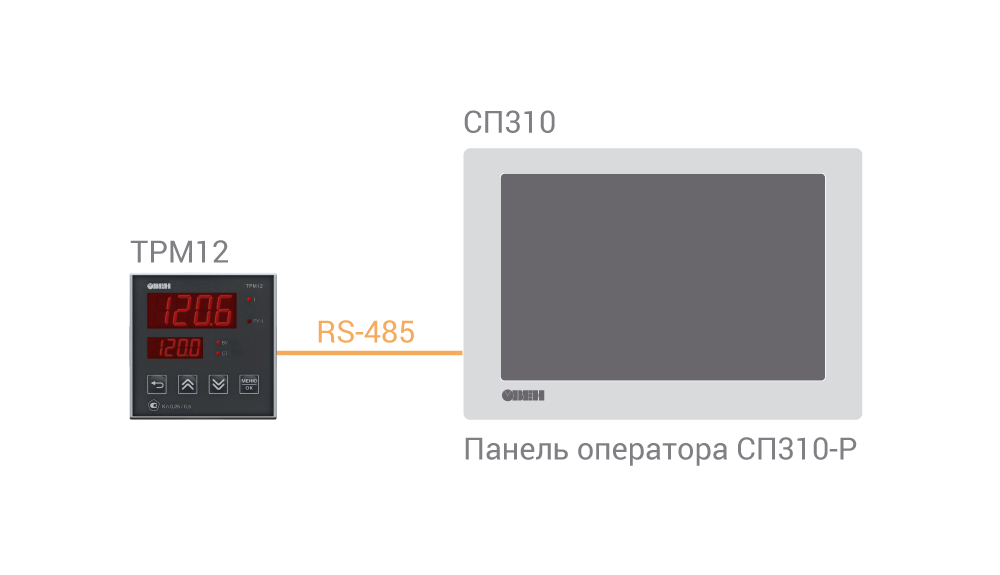

Визуализация
Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ12 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.
Функциональная схема прибора
Схемы подключения
Общая схема подключения ОВЕН ТРМ12-Щ1/Щ2
* Прибор с наличием интерфейса RS-485 изготавливается на заказ
** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.
Схемы подключения выходного устройства 1 (ВУ1)
|
ВУ1 типа Р (э/м реле)
|
ВУ1 типа К (транзисторная оптопара)
|
ВУ1 типа С (симисторная оптопара)
|
|
ВУ1 типа Т (для управления твердотельным реле)
|
ВУ1 типа И (ЦАП 4...20 мА)
|
ВУ1 типа У (ЦАП 0...10 В)
|
Схемы подключения выходного устройства 2 (ВУ2)
|
ВУ2 типа Р (э/м реле)
|
ВУ2 типа К (транзисторная оптопара)
|
ВУ2 типа С (симисторная оптопара)
|
ВУ2 типа Т (для управления твердотельным реле)
|

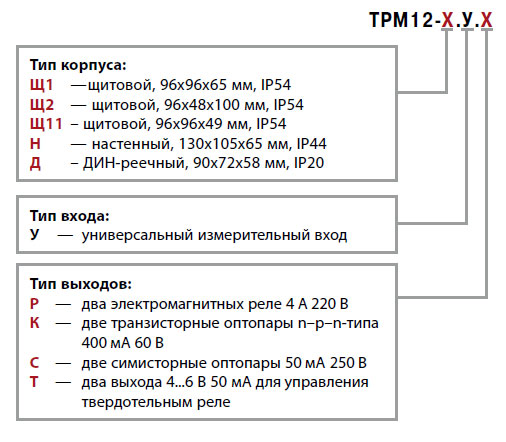

Модификации
|
