ОВЕН ПР102 программируемое реле с RS485

ОВЕН ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения

ОВЕН ПР102 –программируемое реле для управления вентиляцией, отоплением, насосами и др. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.

Отличительные характеристики ОВЕН ПР102

  • 40 каналов ввода/вывода.

  • Компактный автоматный корпус 7 DIN.

  • 8 аналоговых входов:*
    • Термосопротивления.
    • NTC/PTC.
    • 4…20 мА/ 0…10 В.
    • Работа в дискретном режиме.
  • 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.*
  • 2 интерфейса RS-485, режим Master/Slave:
    • Интеграция в облачный сервис OwenCloud и SCADA-системы.
    • Визуализация процессов с помощью панелей оператора.
    • Управление внешними устройствами по RS-485.
  • Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
  • Модификации с транзисторными выходами.
  • Работа в неотапливаемых помещениях: -40...+55 ºС.
  • USB-порт для программирования.



Широкие функциональные возможности

Широкие функциональные возможности

Конструктивные особенности

  • Автоматный корпус.
  • Ширина корпуса 7 «автоматов» (7DIN), что позволяет разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
  • Съемные клеммники для удобства монтажа.
  • Быстрая замена батарейки.

Применение

Управление вентиляцией

Управление отоплением и ГВС

Управление насосными группами

Управление станками и механизмами

Технические характеристики

Наименование
Значение
ПР102-230
ПР102-24
Программирование
Среда программирования
OwenLogic
Объем Retain-памяти
1016 байт
Стек
Динамический
Память ПЗУ
128 кбайт
Память ОЗУ
32 кбайт
Интерфейс программирования
USB
Интерфейс RS-485
Количество
До 2 шт.
Протокол связи
Modbus RTU/ASCII
Режим
Master/Slave
Объем памяти для сетевых переменных (режим Slave)
128 байт
Количество подключаемых модулей расширения
не более 2
Модули расширения
ПРМ
Дискретные входы
Количество
До 24
Номинальное напряжение питания
≈230 В
=24 В
Гальваническая развязка
Групповая, по 4 входа (1 – 4 и 5 - 8)
Аналоговые входы
Количество
-
До 8
Тип измеряемых сигналов
-
0…10 В
4…20 мА
0…300 кОм
Дискретный
Предел основной приведенной погрешности
-
±0,5 %
Период обновления результатов измерения четырех каналов

20 мс
Работа в дискретном режиме
-
Да
Дискретные выходы
Количество
До 16
Тип
Р - Релейный (нормально-разомкнутый)
К - Оптопара транзисторная n-p-n типа
Допустимый ток нагрузки, не более
Р:
5 А при напряжении не более 250 В переменного тока и cos φ >0,95
3 А при напряжении не более 30 В постоянного тока
К:
0,2 А при напряжении не более 60 В постоянного тока
Гальваническая развязка
Индивидуальная
Вычислительные ресурсы и дополнительное оборудование
Минимальное время цикла
1 мс (зависит от сложности программы)
Модули расширения
Да
Встроенные часы реального времени
Да

Функциональная схема прибора

Функциональная схема ОВЕН ПР102-230


Функциональная схема ОВЕН ПР102-24

Габаритные и установочные размеры

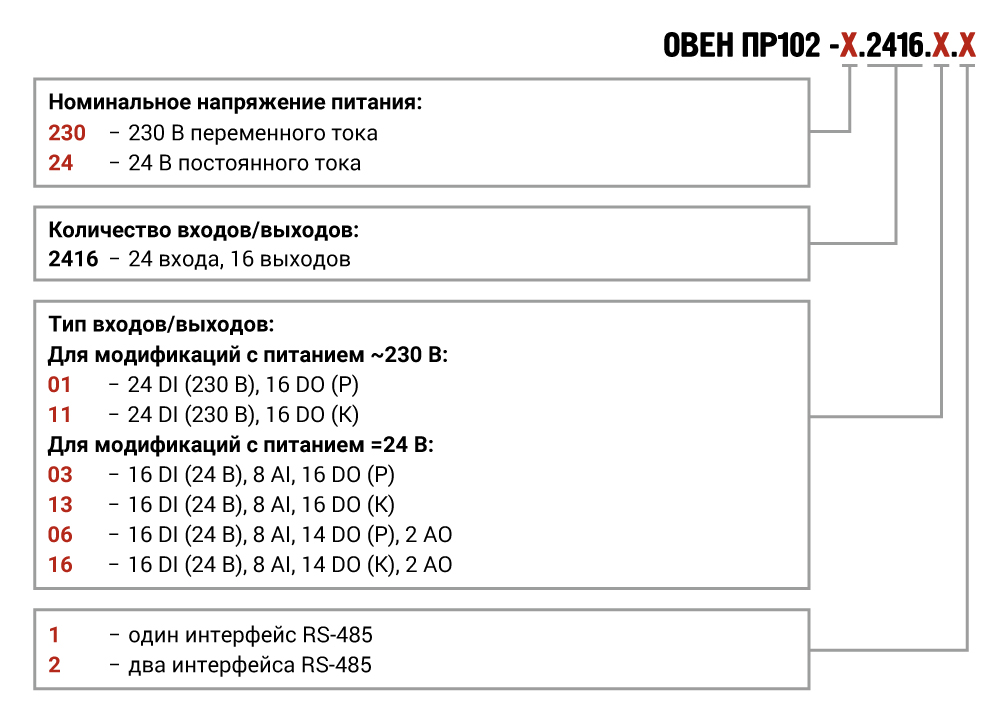

Модификации



Модификации ОВЕН ПР102

Модификации ПР102-230

Модификация
Тип питания
Входы
Выходы
Количество
RS-485
Дискретные
Аналоговые
Дискретные
Аналоговые
ПР102-230.2416.01.1
~230 В
24 ДФ
16 Р
1
ПР102-230.2416.01.2
~230 В
24 ДФ
16 Р
2
ПР102-230.2416.11.1
~230 В
24 ДФ
16 K
1
ПР102-230.2416.11.2
~230 В
24 ДФ
16 K
2

* Модификации с аналоговыми входами/выходами и питанием =24 В будут доступны во II квартале 2020 года

Модификации ПР102-24

Модификация
Тип питания
Входы
Выходы
Количество
RS-485
Дискретные
Аналоговые
Дискретные
Аналоговые
ПР102-24.2416.03.1
=24 В
16 Д
8 ДА
16 Р
1
ПР102-24.2416.03.2
=24 В
16 Д
8 ДА
16 Р
2
ПР102-24.2416.06.1
=24 В
16 Д
8 ДА
14 Р
2 АУ
1
ПР102-24.2416.06.2
=24 В
16 Д
8 ДА
14 Р
2 АУ
2
ПР102-24.2416.13.1
=24 В
16 Д
8 ДА
16 К
1
ПР102-24.2416.13.2
=24 В
16 Д
8 ДА
16 К
2
ПР102-24.2416.16.1
=24 В
16 Д
8 ДА
14 К
2 АУ
1
ПР102-24.2416.16.2
=24 В
16 Д
8 ДА
14 К
2 АУ
2
