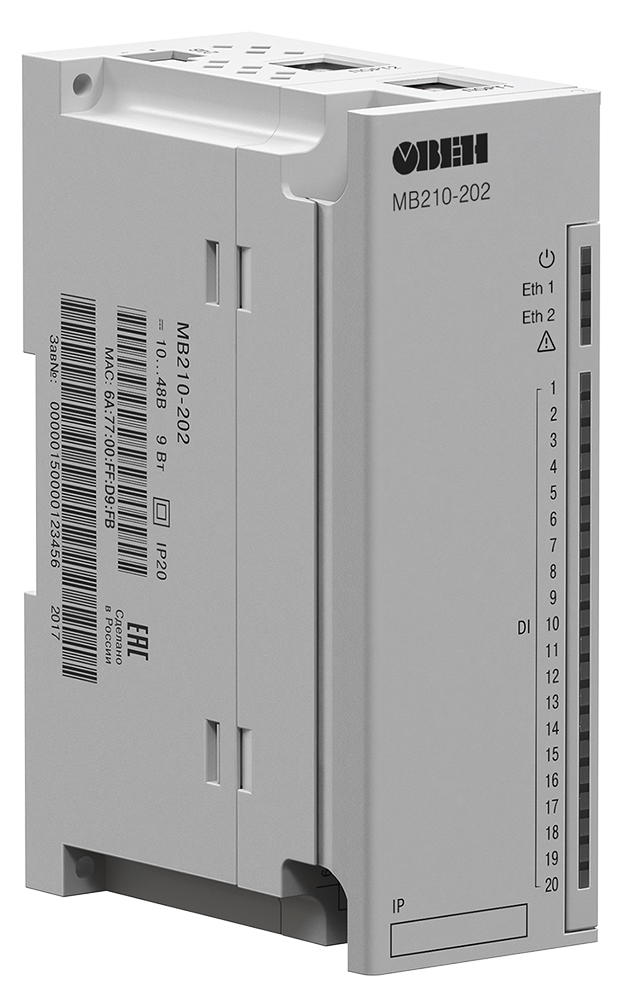

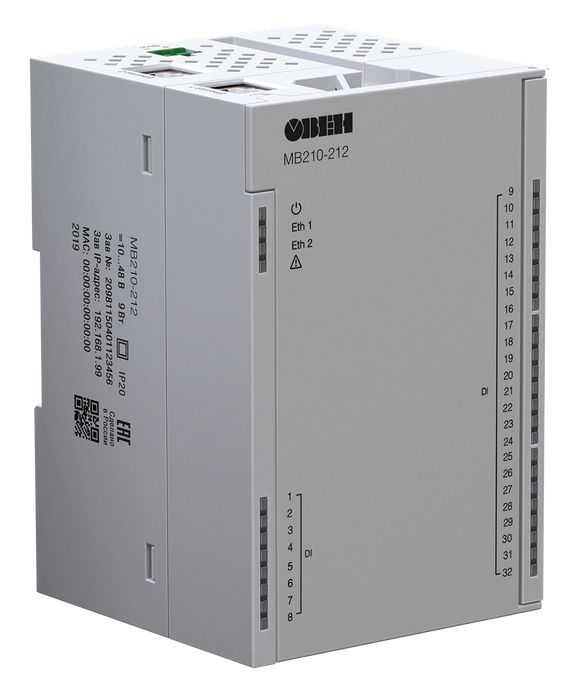

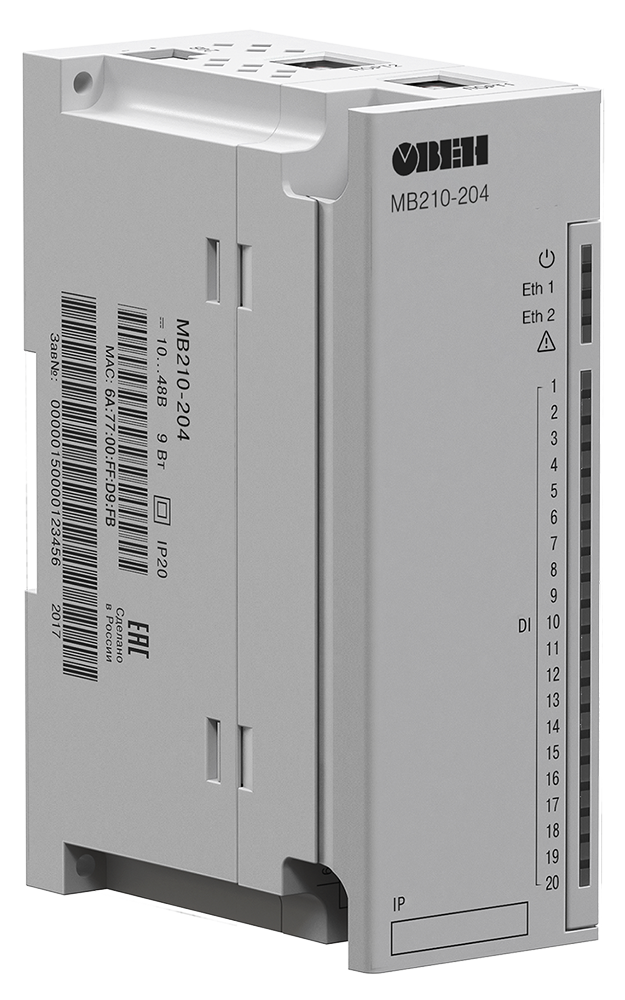

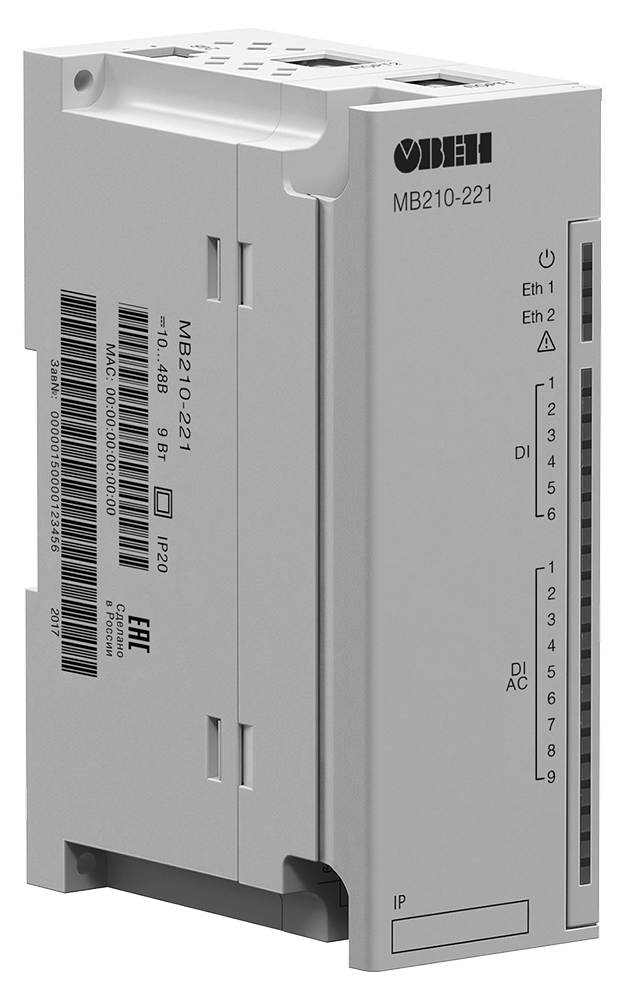

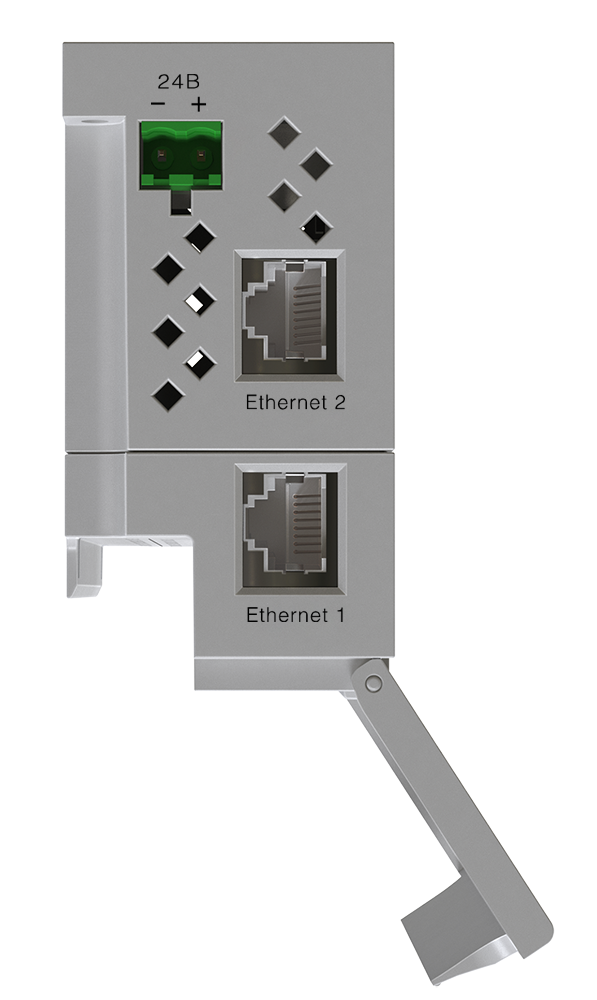

Модули дискретного ввода ОВЕН MВ210

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.


Коммуникационные возможности

Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена Modbus TCP (до 4-х одновременных соединений),MQTT (в разработке), SNMP (в разработке)

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)
  • Подключение дискретных сигналов ~230 В (только МВ210-221):
    • Определение наличия или отсутствия напряжения в сети
    • Диагностика обрыва фазы в трехфазной сети
    • Контроль чередования фаз
    • Подсчет наработки (моточасов)
    • Счетчик количества включений напряжения
    • Время последнего включения и выключения напряжения на входе
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

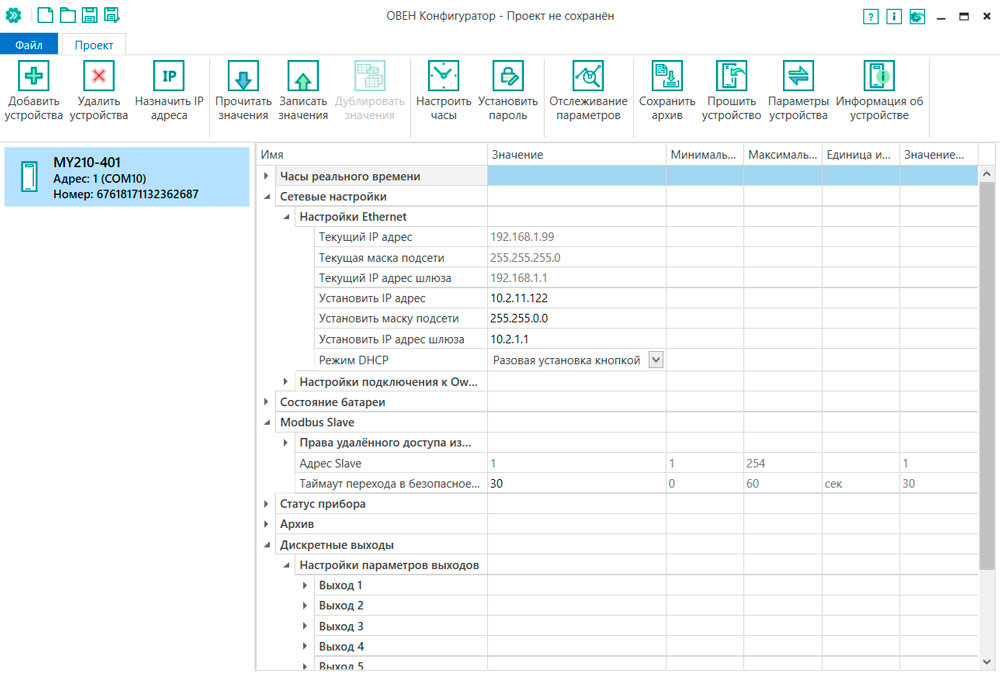

Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.


Технические характеристики модулей дискретного ввода ОВЕН МВ210

Модификация МВ210-202 МВ210-212 МВ210-204 МВ210-214 МВ210-221

Входы
Количество входов 20 DI 32 DI 20 DI 32 DI 9+6 DI
Тип входов
  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
  • ~230 В
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
Характеристики дискретных входов (DI)
Гальваническая развязка входов
Режимы работы
  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)
  • определение логического уровня
  • подсчет числа импульсов
Для сигналов ~230 В:
  • определение наличия или отсутствия напряжения в сети
  • диагностика обрыва фазы в трехфазной сети
  • контроль чередования фаз
  • подсчет наработки (моточасов)
  • счетчик количества включений напряжения
  • время последнего включения и выключения напряжения на входе

  • Для сигналов ~230 В:

  • определение логического уровня
  • подсчет числа импульсов
Макс. частота входного сигнала определение логического уровня 400 Гц
подсчет числа импульсов 100 кГц (только 1 – 8 DI) 400 Гц
измерение частоты 100 кГц (только 1 – 8 DI)
обработка сигналов энкодера 100 кГц
Мин. длительность импульса 5 мкс (1 – 8 DI) 1 мс
1 мс (9 – 20 DI) 1 мс (9 – 32 DI)
Напряжение питания входов 24±3 В

24±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу не более 100 Ом
Ток «логической единицы» не менее 5,5 мА
Ток «логического нуля» не более 1,2 мА
Напряжение «логической единицы» 8,8…30 В
Напряжение «логического нуля» 0…6,1 В
Питание
Напряжение питания =10…48 (номинальное =24)В
Потребляемая мощность не более 4 Вт при питании =24 В

9 Вт при питании =24 В

4 Вт при питании =24 В

9 Вт при питании =24 В

5 Вт при питании =24 В
Защита от переполюсовки есть
Тип питания часов реального времени батарея CR2032
Конструктивное исполнение
Габаритные размеры (42×124×83) ±1 мм (82×124×83) ±0,5 мм (42×124×83) ±1 мм (82×124×83) ±0,5 мм (42×124×83) ±1 мм
Степень защиты IP20
Монтаж на DIN-рейку / на стену
Средний срок службы 10 лет
Масса 0,4 кг 0,6 кг 0,4 кг 0,6 кг 0,4 кг
Условия эксплуатации
Температура окружающего воздуха -40…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
Комплектность
Модуль 1 шт.
Паспорт и гарантийный талон 1 экз.
Краткое руководство по эксплуатации 1 экз.
Диск с ПО 1 шт.
Кабель патч-корд UTP 5e 150 мм 1 шт.
Клемма питания 2EGTK-5-02P-14 1 шт.
Заглушка Ethernet 1 шт.

Схемы подключения

МВ210-202 МВ210-212 МВ210-204 МВ210-214 МВ210-221

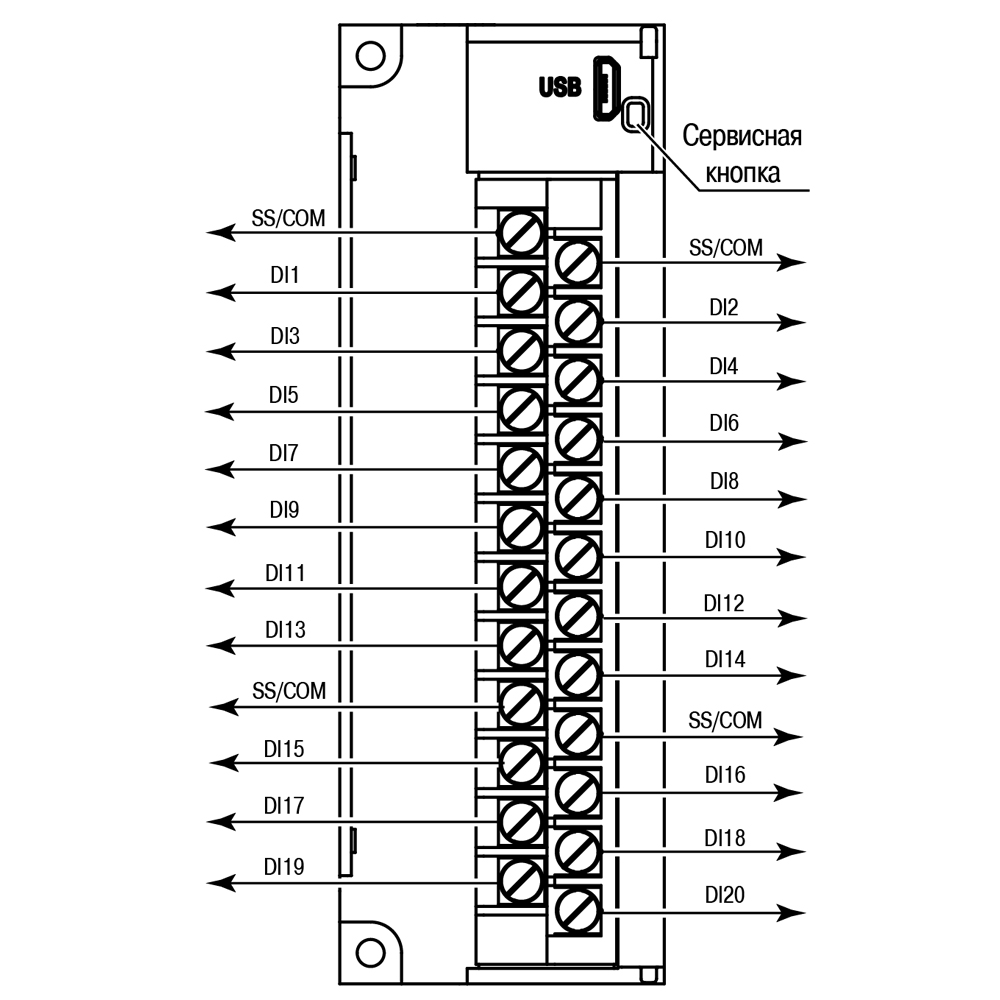

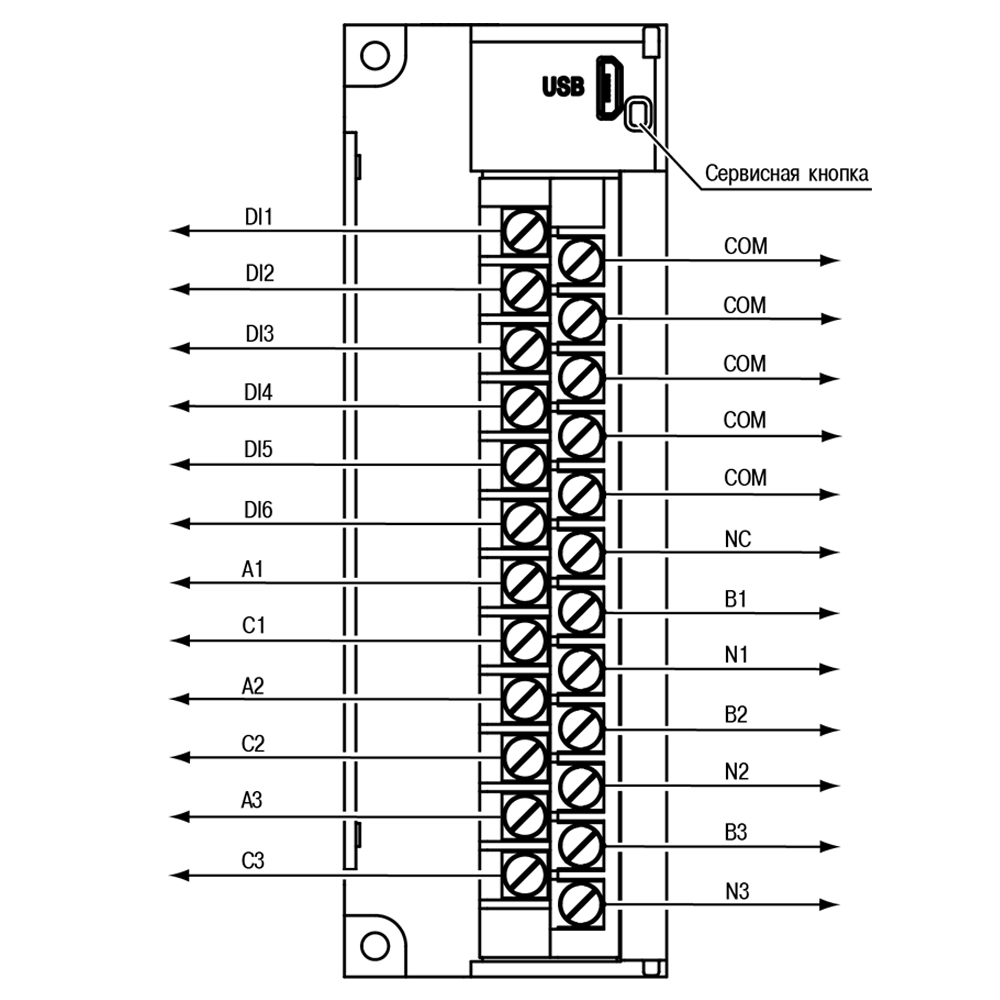

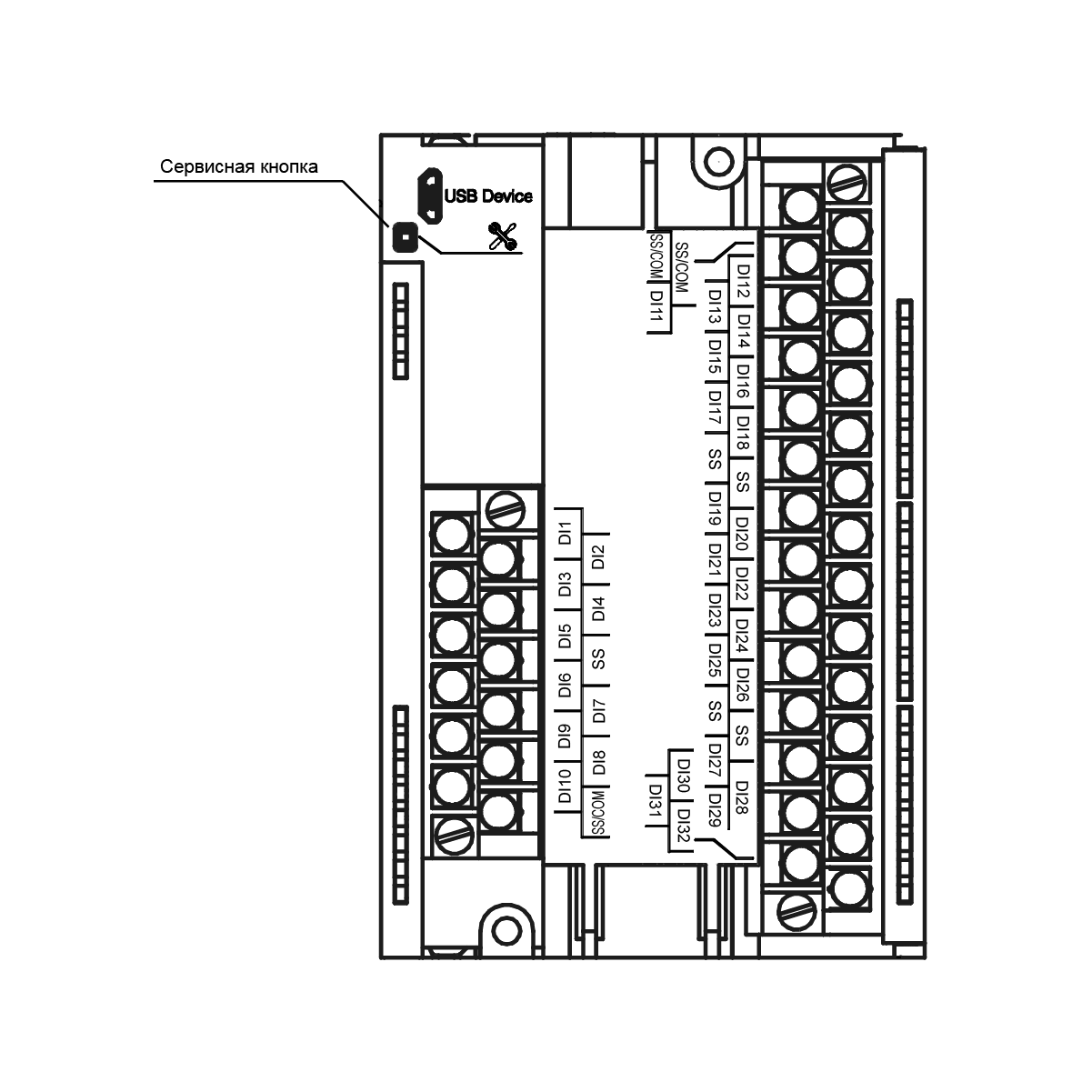

Общий чертеж

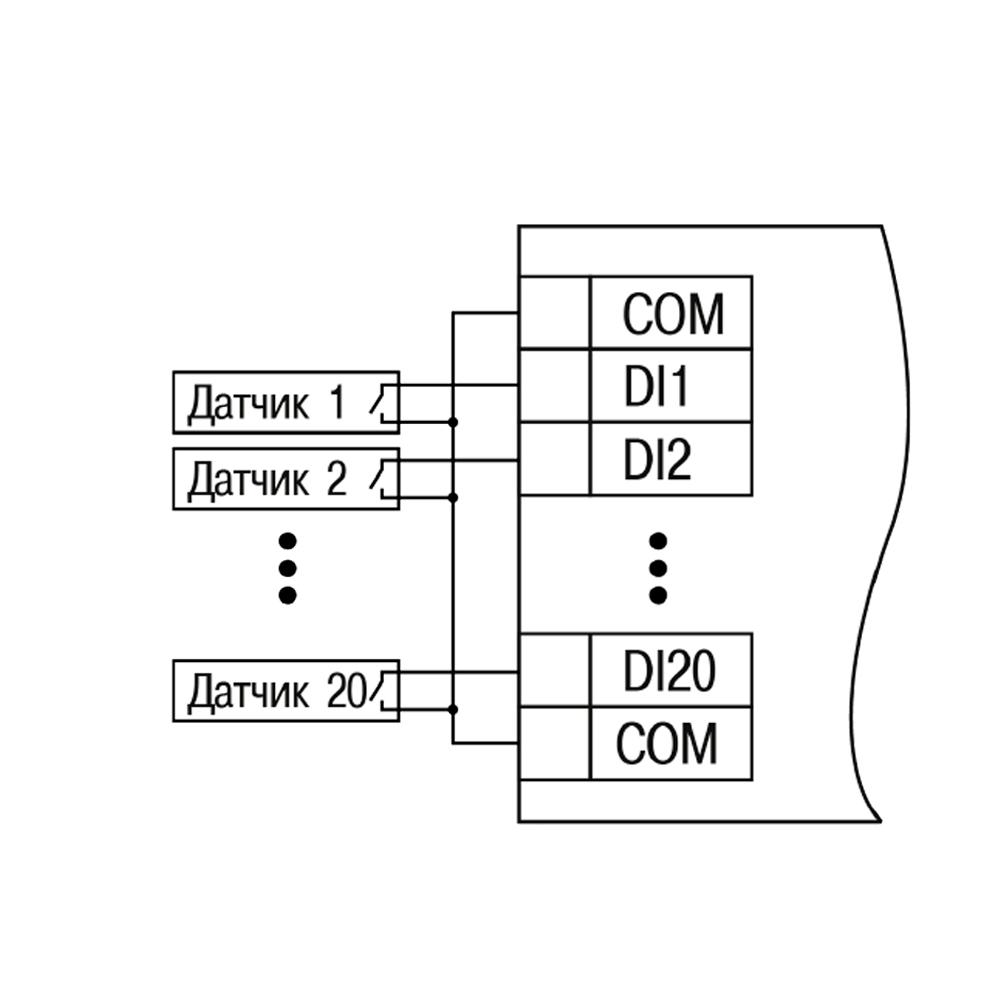

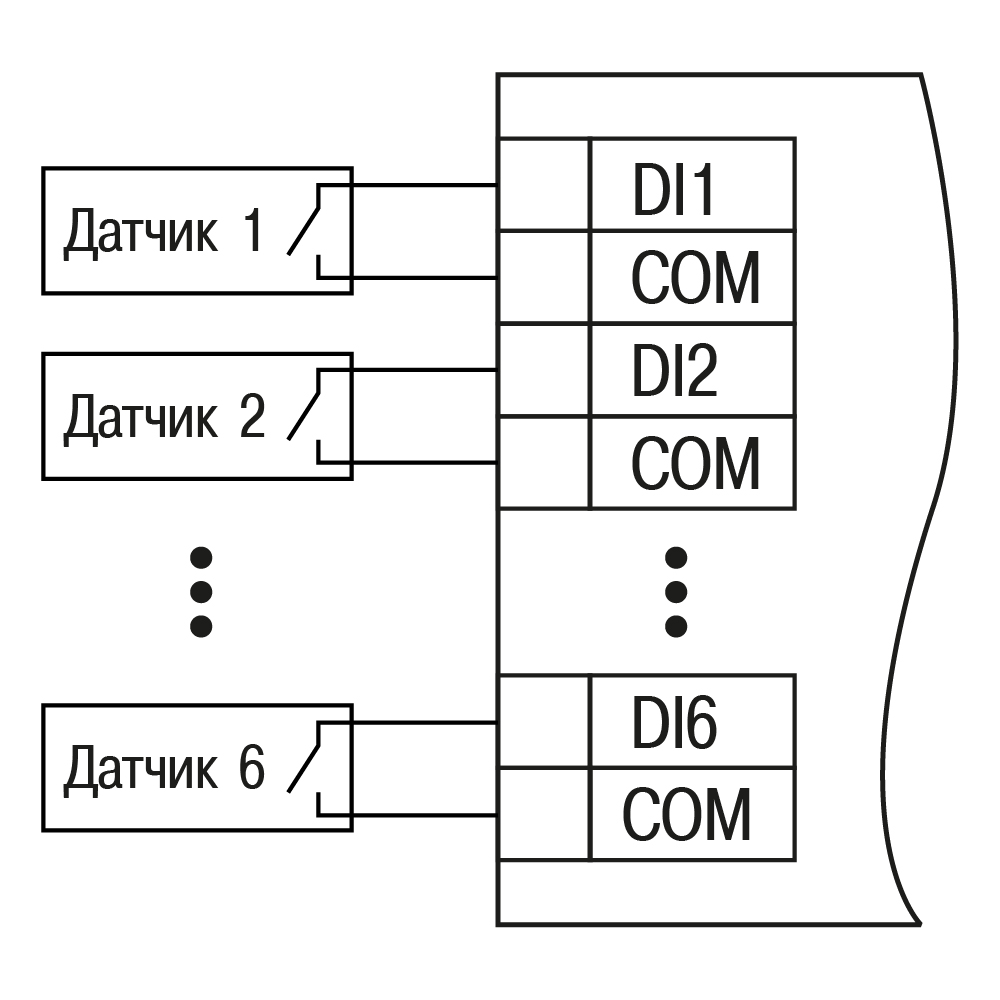

Схема подключения датчиков «сухие контакты»
-

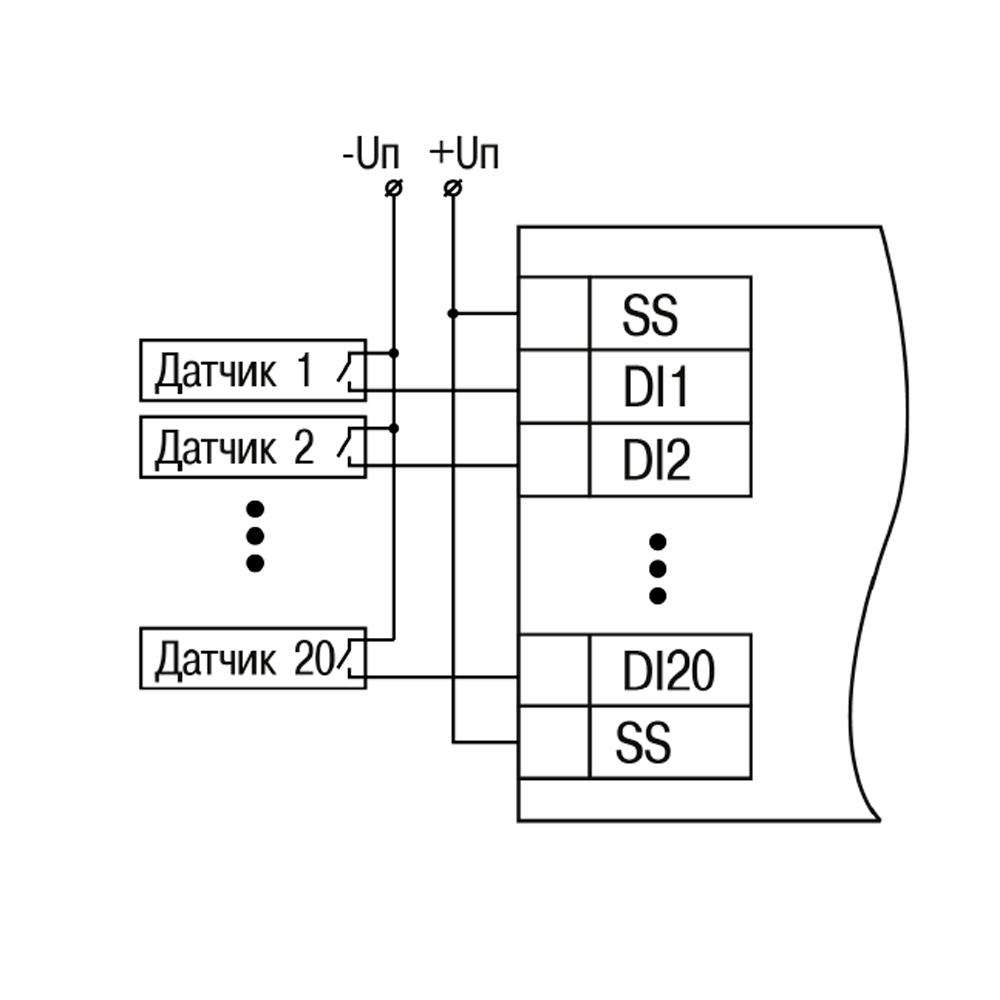

Схема подключения контактных датчиков
- -
Схема подключения дискретных сигналов ~230 В

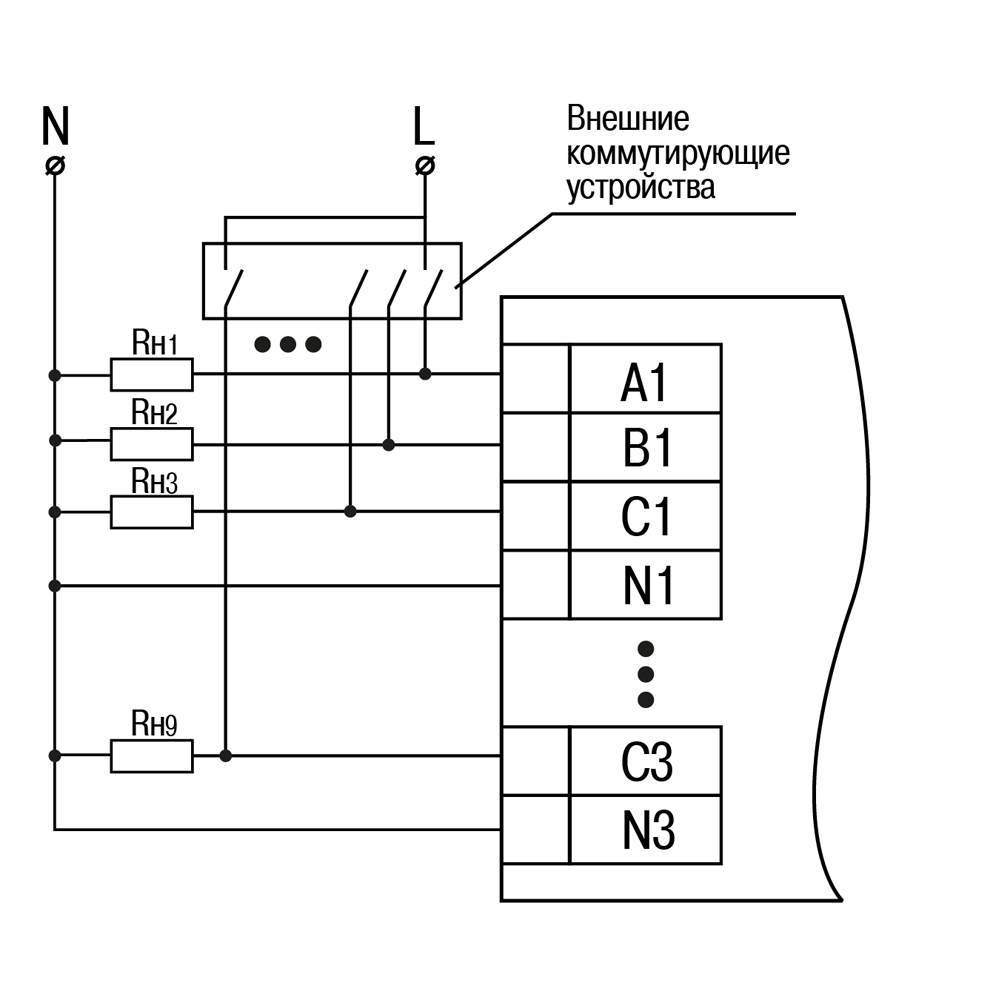

- Однофазные цепи

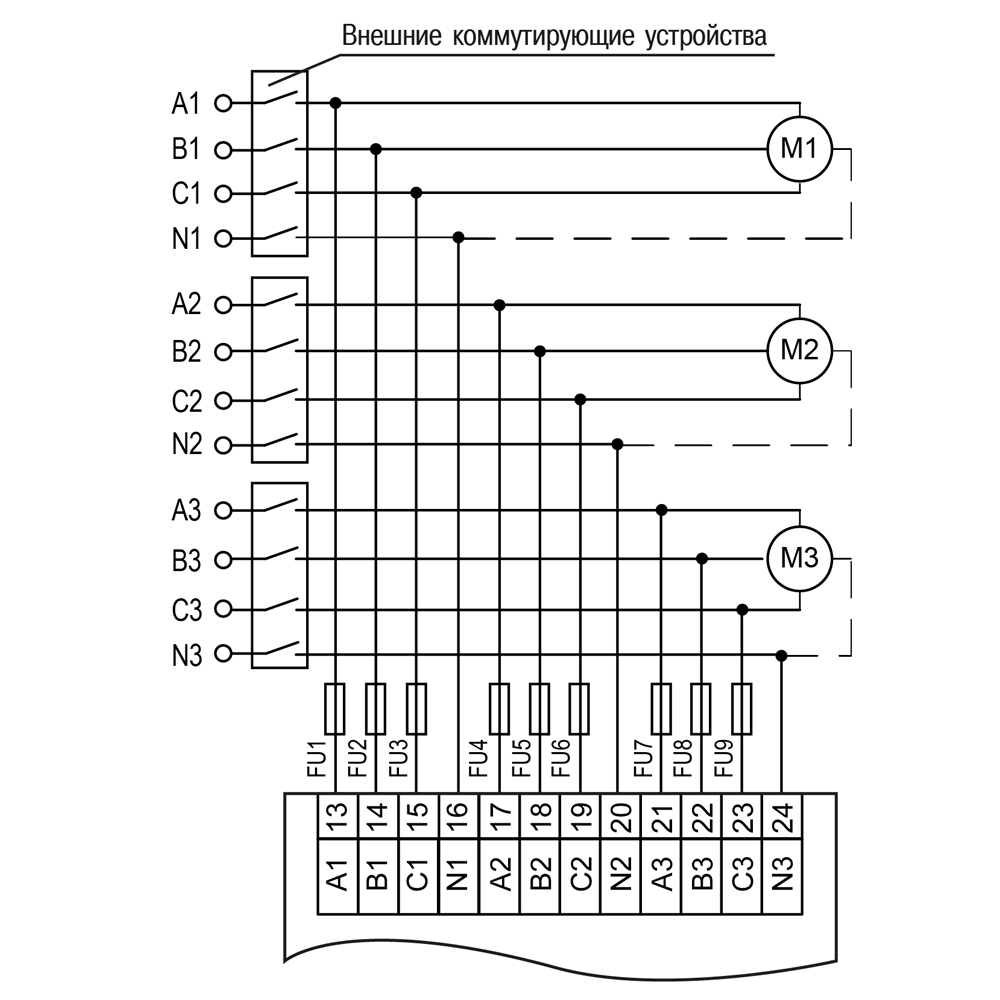

Трехфазные цепи

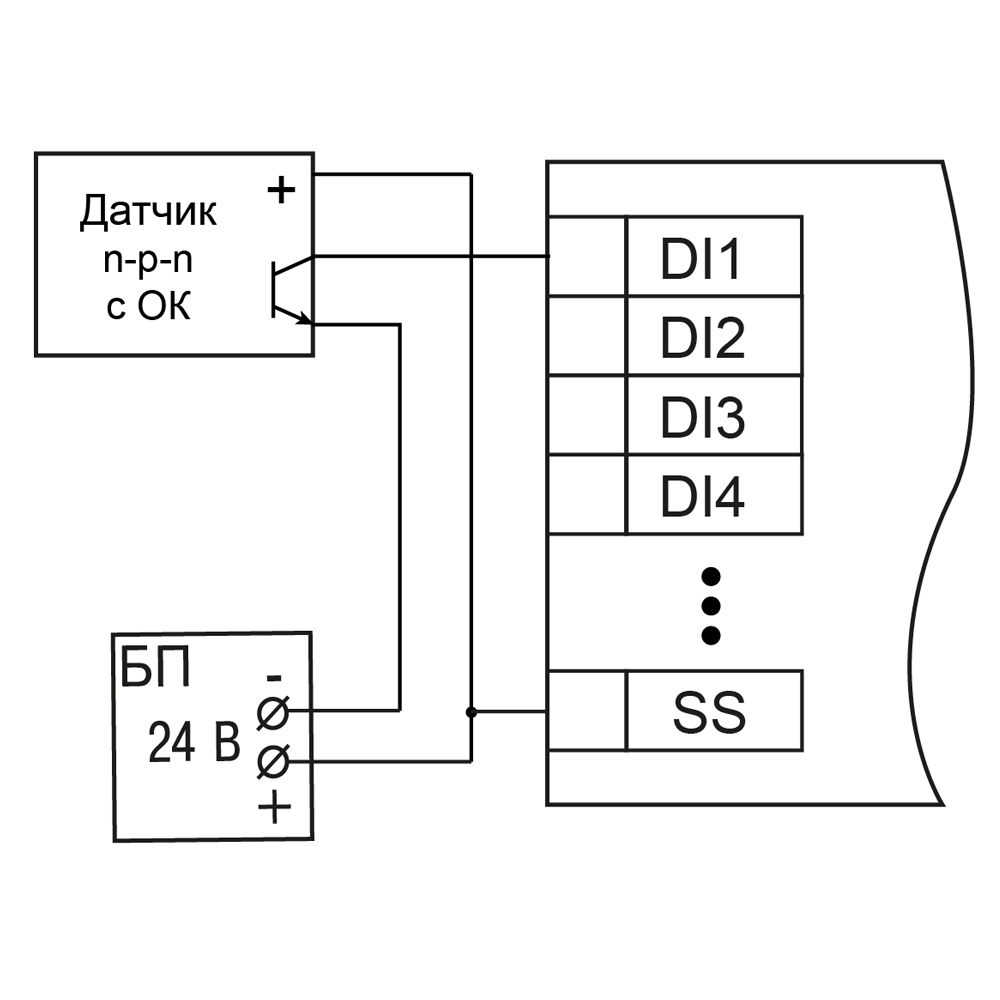

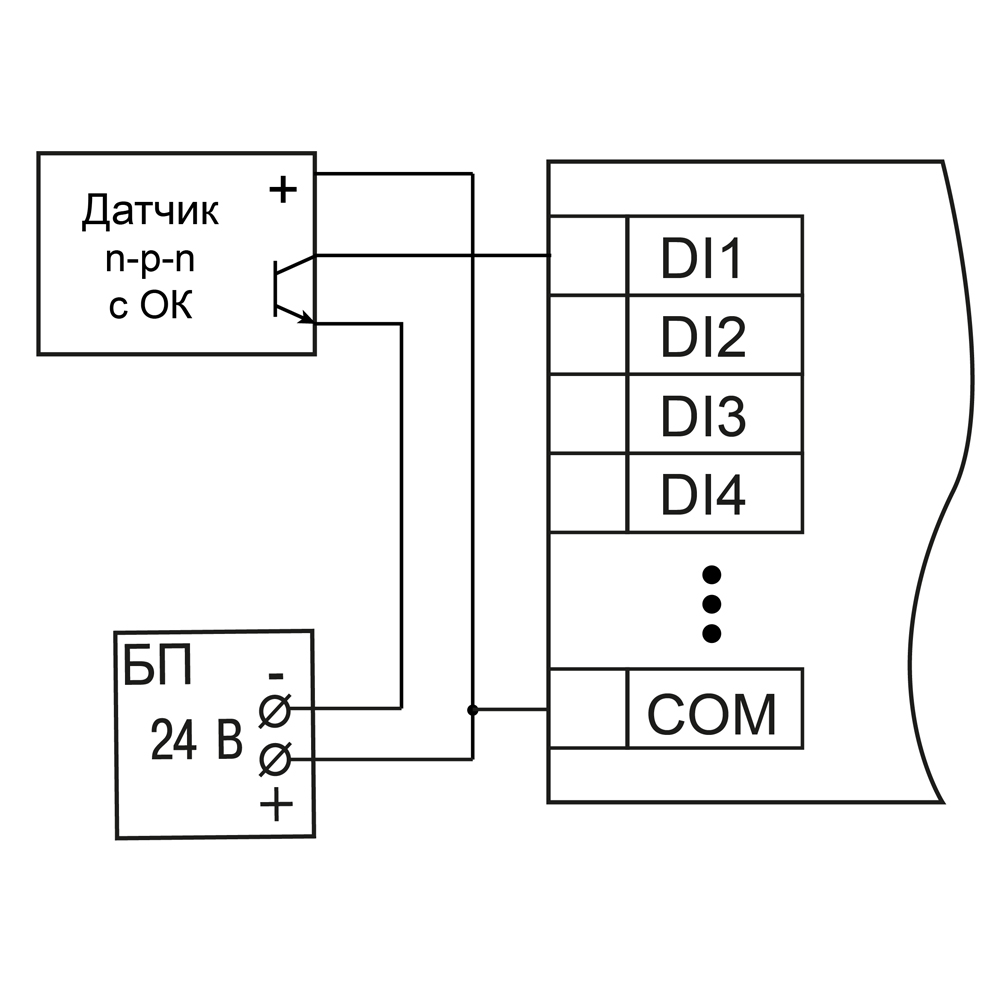

Схема подключения датчиков n-p-n типа

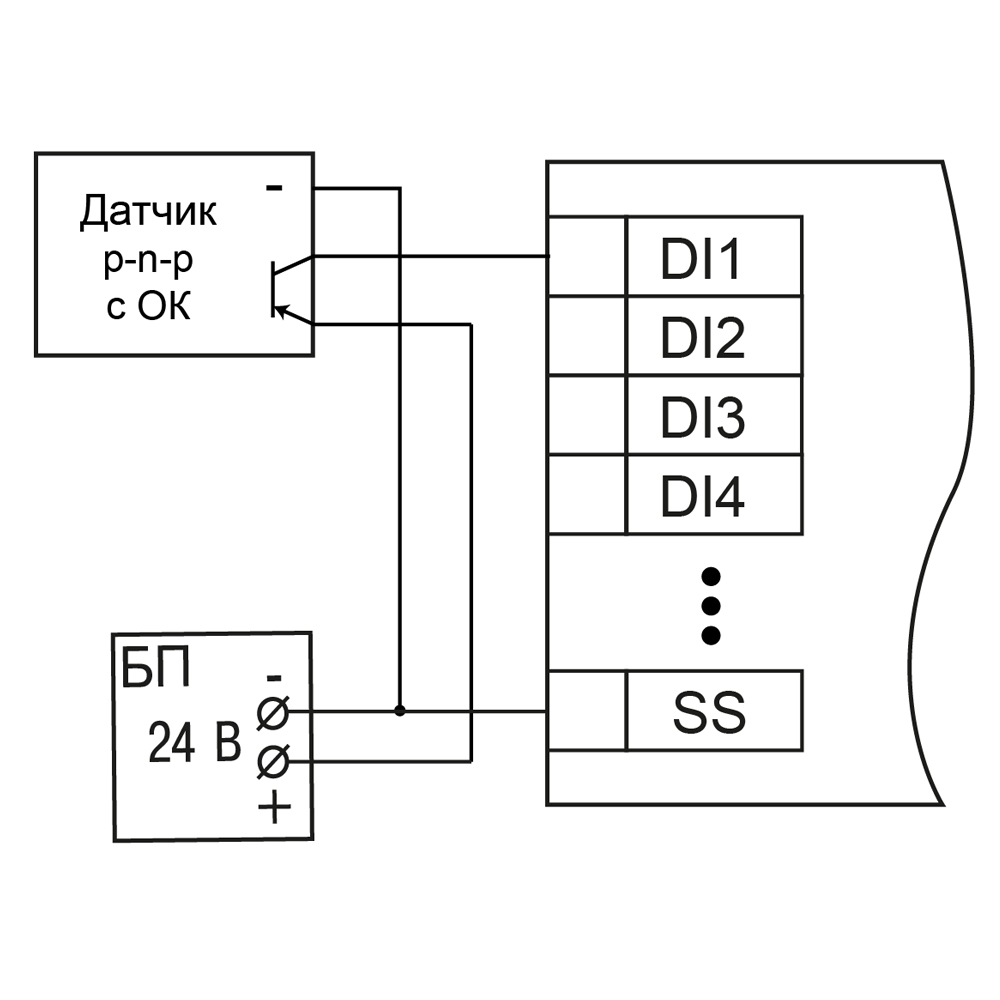

Схема подключения датчиков p-n-p типа
  -   -

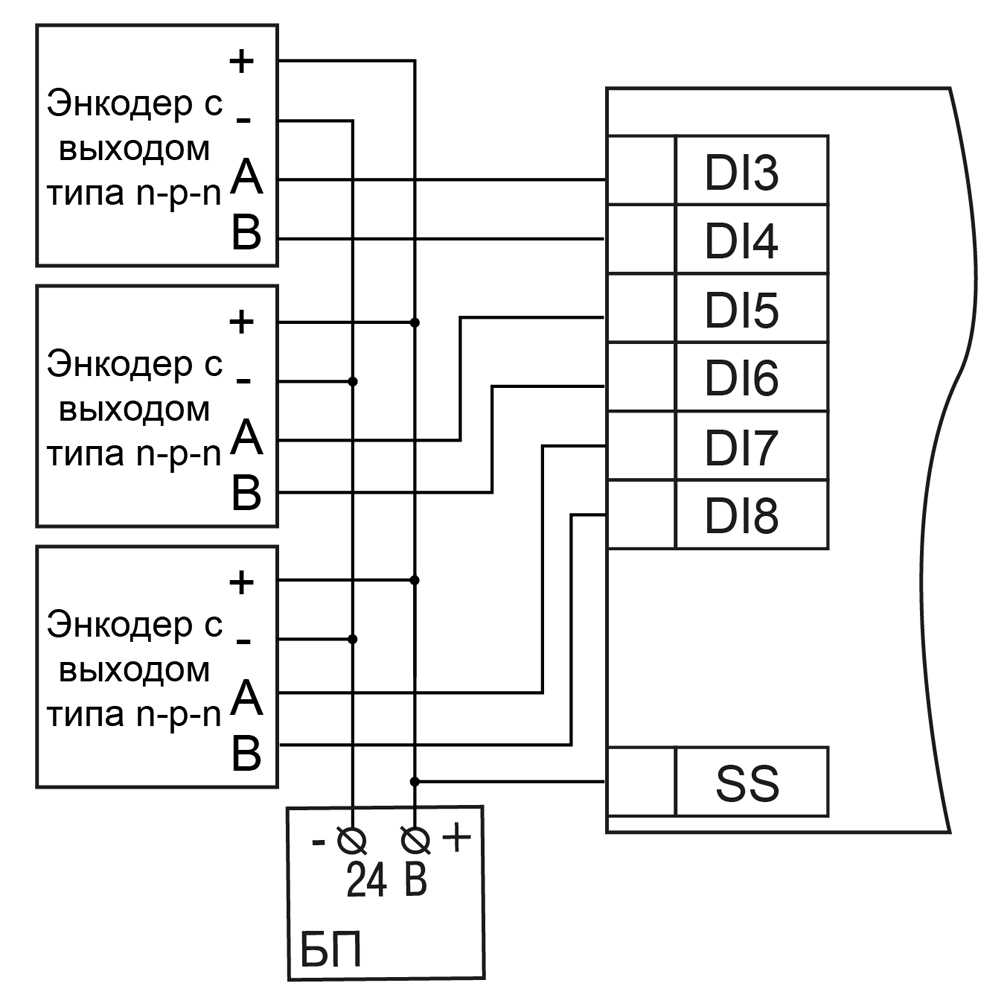

Схема подключения энкодера n-p-n типа
  -   -

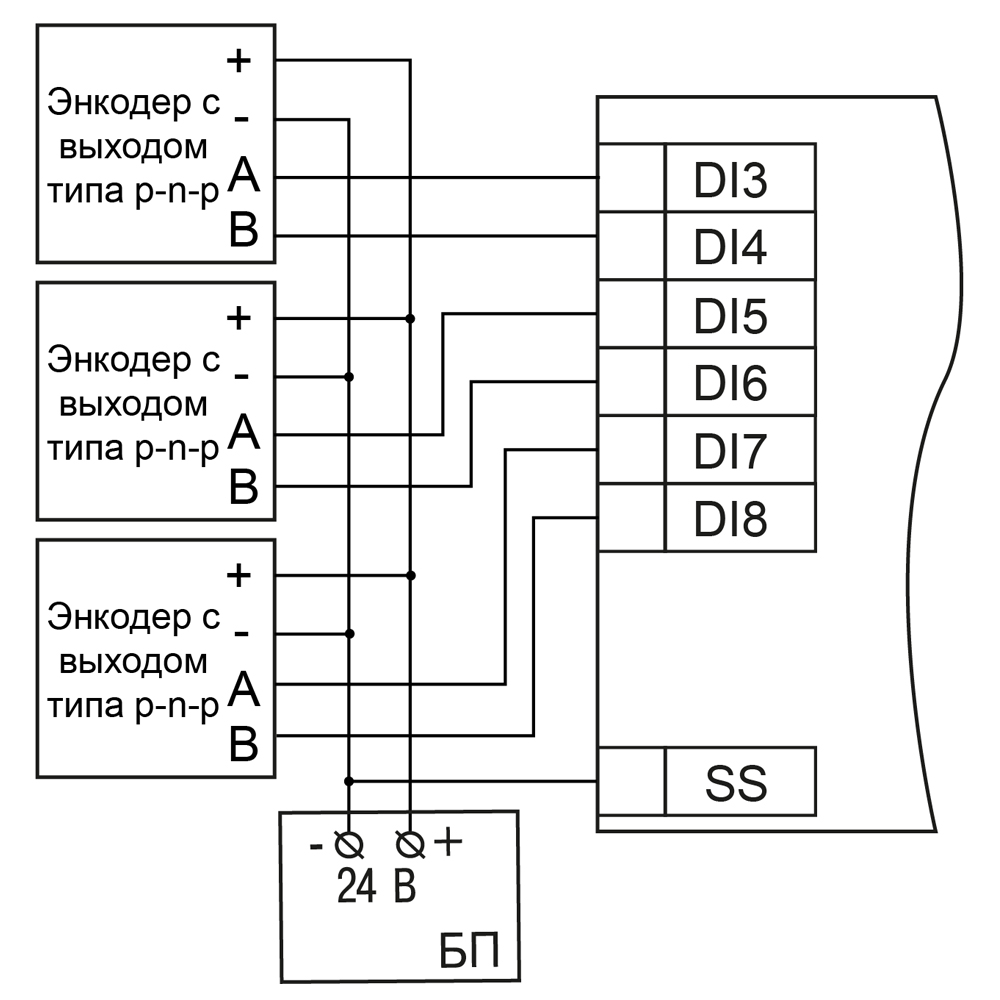

Схема подключения энкодера p-n-p типа
  -   -

Документация

Руководство по эксплуатации ОВЕН МВ210-202(204)

Руководство по эксплуатации ОВЕН МВ210-212(214)

Руководство по эксплуатации ОВЕН МВ210-221

Программное обеспечение

Универсальный конфигуратор Mx210

Диск Mx210

Встроенное ПО микроконтроллера v0.13.4 для модулей Мх210


pdf Руководство по эксплуатации МВ210-212(214)
11793.pdf 7448 Kb
pdf Руководство по эксплуатации ОВЕН МВ210-221
10673.pdf 2793 Kb
zip Встроенное ПО микроконтроллера v0.13.4 для модулей Мх210
10595.zip 7901 Kb
zip Диск Мх210
10594.zip 178497 Kb
zip Универсальный конфигуратор Mx210
10593.zip 34527 Kb
pdf Руководство по эксплуатации ОВЕН МВ210-202(204)
10588.pdf 3375 Kb
