ОВЕН МР1 модуль расширения для ТРМ133М и ТРМ132М

ОВЕН МР1 модуль расширения для ТРМ133М и ТРМ132М

Модуль ОВЕН МР1 имеет два режима эксплуатации:

  1. Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
    • ОВЕН ПЛК63
    • ОВЕН ПЛК73
    • ОВЕН ТРМ133М
    • ОВЕН ТРМ132М
  2. Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции

  • Увеличение количества выходных элементов вышеуказанных приборов;
  • Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
  • 8 дискретных выходных элементов в различных комбинациях:
    • э/м реле 4 А 220 В;
    • транзисторные оптопары 400 мА 60 В;
    • симисторные оптопары 0,5 А 250 В;
    • для управления твердотельным реле 4...6 В 50 мА.

ДокументацияМодификацииНастройкаСхемы подключенияТехнические характеристики

Документация

Руководство по эксплуатации ОВЕН МР1
ДокументацияМодификацииНастройкаСхемы подключенияТехнические характеристики

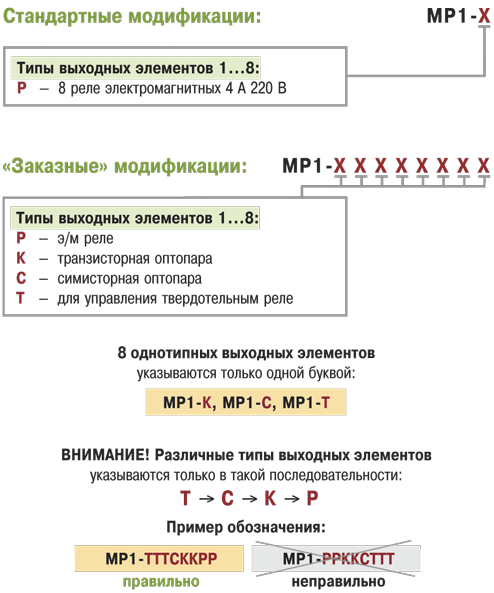

Модификации

ДокументацияМодификацииНастройкаСхемы подключенияТехнические характеристики

Настройка

При использовании МР1 совместно с ОВЕН МВУ8 настройка управления выходными элементами МР1 осуществляется в «ведущем» приборе МВУ8. При этом программы конфигурирования «ведущего» прибора должны быть переведены в расширенный режим работы, поддерживающий МР1.

При совместной работе МР1 с МПР51 каждый транзисторный ключ МПР51 подключается к своему входу модуля МР1. Ко входам МР1 вместо транзисторных ключей можно подключить какие-либо коммутирующие устройства (кнопки, тумблеры и т. д.).

МР1 можно одновременно использовать как модуль расширения для «ведущего» прибора и как блок силовых выходных элементов для прибора, имеющего на выходе транзисторные ключи (при этом нельзя управлять одним выходным элементом модуля МР1 от «ведущего» прибора и от внешнего транзисторного ключа).

ДокументацияМодификацииНастройкаСхемы подключенияТехнические характеристики

Схемы подключения

ДокументацияМодификацииНастройкаСхемы подключенияТехнические характеристики

Технические характеристики

Общие технические характеристики

Напряжение питания 90…264 В переменного тока частотой 47…63 Гц
Потребляемая мощность не более 12 ВА
Количество выходных элементов 8
Тип корпуса на DIN-рейку Д9
Габаритные размеры корпуса 157×86×58 мм
Степень защиты корпуса IP20

Характеристики выходных элементов

Обозн. Тип выходного элемента (ВЭ) Электрические характеристики
Р электромагнитное реле 4 А при 220 В 50 Гц, cos φ > 0,4
К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В
С симисторная оптопара
для управления однофазной нагрузкой		 50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
Т выход для управления
твердотельным реле		 выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
