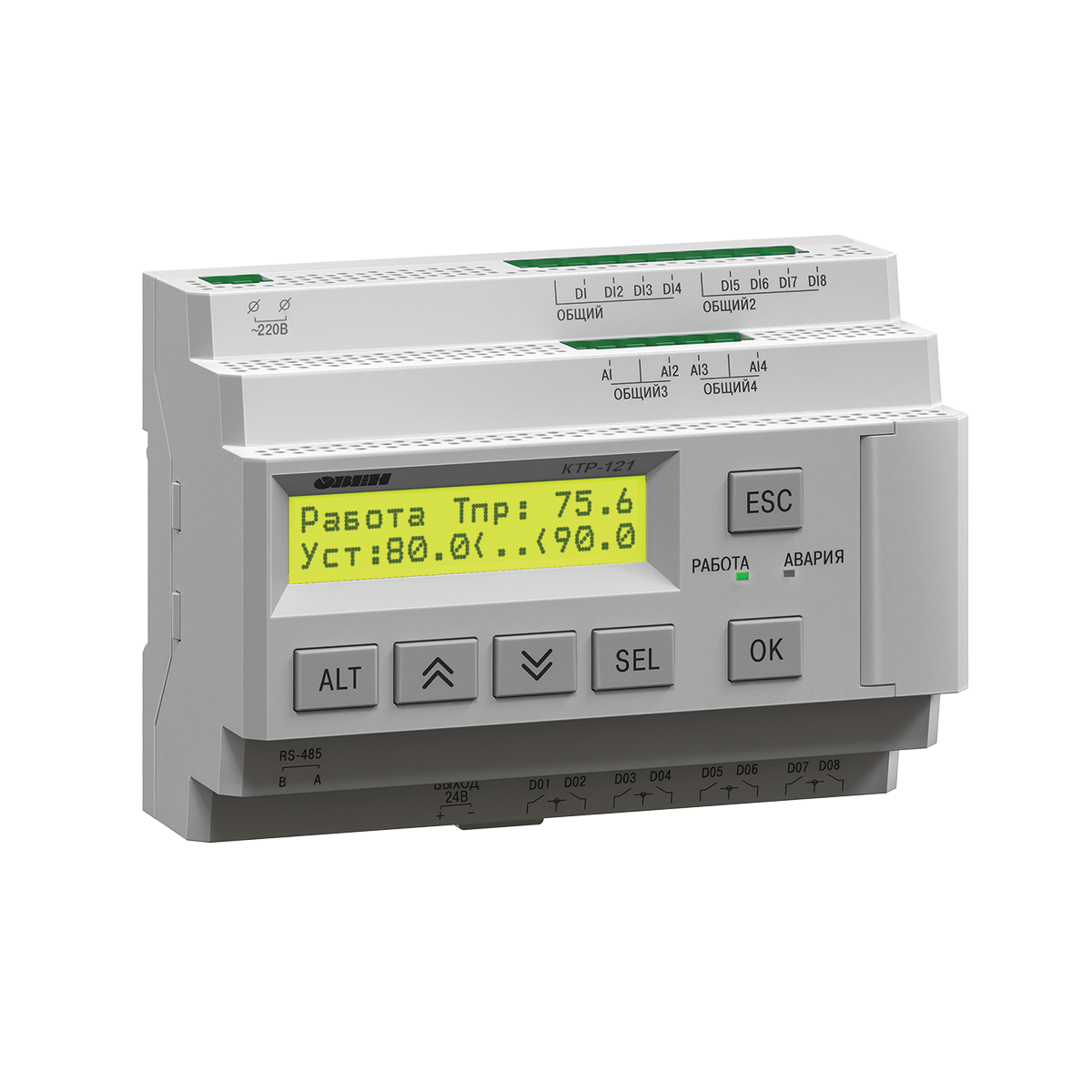

ОВЕН КТР-121.02 каскадный регулятор котлов

ОВЕН КТР-121.02 предназначен для управления каскадом котлов. Применяется на отопительных и производственных котельных с автоматизированными горелками. Каскадный контроллер – решение для автоматизации котельной с целью оптимизации ее работы и снижения затрат на обслуживание оборудования.


Функциональные возможности регулятора ОВЕН КТР-121.02

  • Регулирование температуры подачи в общем коллекторе или трубопроводе.
  • Погодозависимое регулирование температуры подачи воды.
  • Управление каскадом до 4-х котлов.
  • Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
  • Автоматическая смена ведущего котла по времени наработки.
  • Контроль обратной связи каждой горелки.
  • Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
  • Контроль давления воды в общем коллекторе или трубопроводе.
  • Применение с датчиками РТ100/РТ1000 и 100М.

Технические характеристики ОВЕН КТР-121.02

Параметр Значение
КТР-121-220.02.х КТР-121-24.02.х
Диапазон напряжения питания, В 94…264 (номинальное 120…230 В при частоте 47…63 Гц) 19…30 (номинальное 24 В)
Гальваническая развязка есть есть
Электрическая прочность изоляции, В 2830 (между входом питания и другими цепями) 1780 (между входом питания и другими цепями)
Потребляемая мощность, не более 17 ВА 10 Вт
Встроенный источник питания есть -
Выходное напряжение встроенного источника питания постоянного тока, В 24 ± 3 -
Ток нагрузки встроенного источника питания, мА, не более 100 -
Электрическая прочность изоляции (между выходом питания и другими цепями), В 1780 -
Сетевые возможности
Интерфейс связи RS-485
Протокол связи Modbus-RTU, Modbus-ASCII
Режим работы Slave
Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм 123×90×58
Степень защиты корпуса по ГОСТ 14254-96 IP20
Масса контроллера, кг, не более (для всех вариантов исполнений) 0,6
Средний срок службы, лет 8
Дискретные входы
Количество входов 8
Номинальное напряжение питания, В 230 (переменный ток) 24 (постоянный ток)
Максимально допустимое напряжение питания, В 264 (переменный ток) 30 (постоянный ток)
Тип подключаемого датчика Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Ток «логической единицы», мА 0,7…1,45 2…4
Ток «логического нуля», мА 0…0,5 0…0,5
Уровень сигнала, соответствующий «логической единице», В 159…264 15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс 50 2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс 100 30
Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В 1780 между группами входов
2830 между другими цепями контроллера
Аналоговые входы
Количество 4
Тип датчика - Pt1000/Pt100: α = 0,00385 1/°С (–200...+850 °C); - 100M: α = 0,00426 1/°С (–180...+200 °C); - 4...20 мА
Предел основной приведенной погрешности, % ±0,5
Период обновления результатов измерения четырех каналов, мс, не более 10
Гальваническая развязка Отсутствует
Дискретные выходы
Количество выходных устройств 8
Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка Индивидуальная
Электрическая прочность изоляции, В 2830
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока
– для цепи переменного тока

30 (резистивная нагрузка)
250 (резистивная нагрузка)
Допустимый ток нагрузки, не более 5 А 3 А
Допустимый ток нагрузки, мА, не менее 10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее 10 000 000
Индикация и элементы управления
Тип дисплея Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок 6

Структура условного обозначение ОВЕН КТР-121.02

Структура условного обозначение ОВЕН КТР-121.02

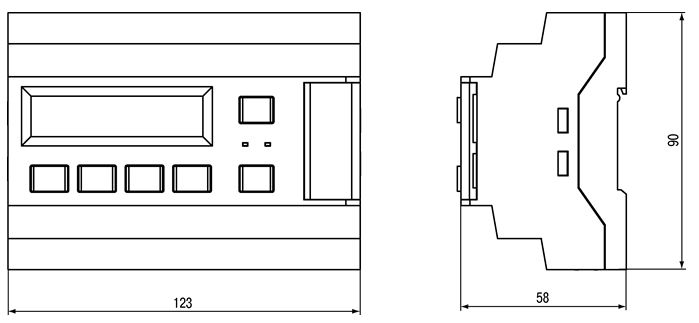

Габаритные и установочные размеры ОВЕН КТР-121.02

Габаритные и установочные размеры ОВЕН КТР-121.02

Схема подключения ОВЕН КТР-121.02

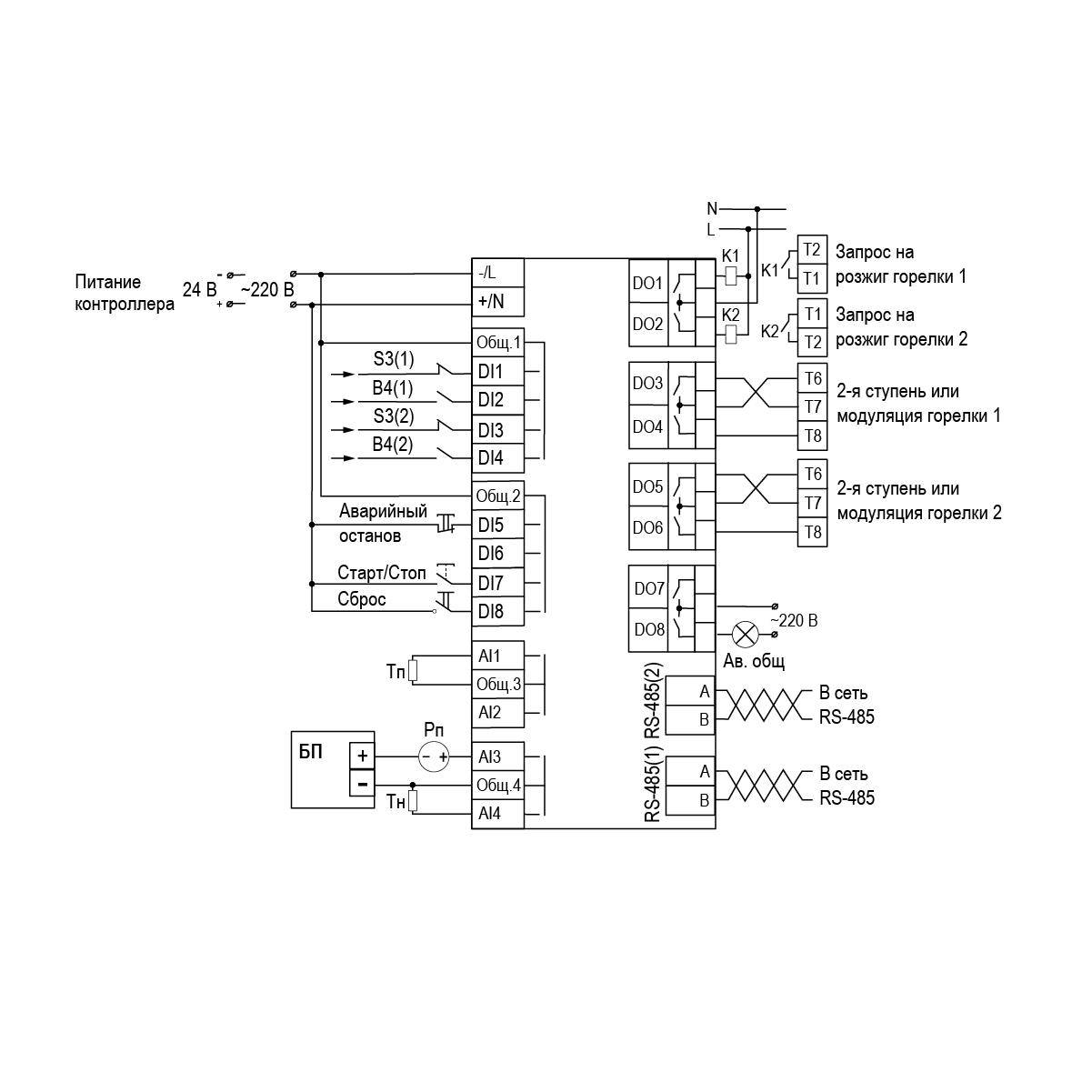

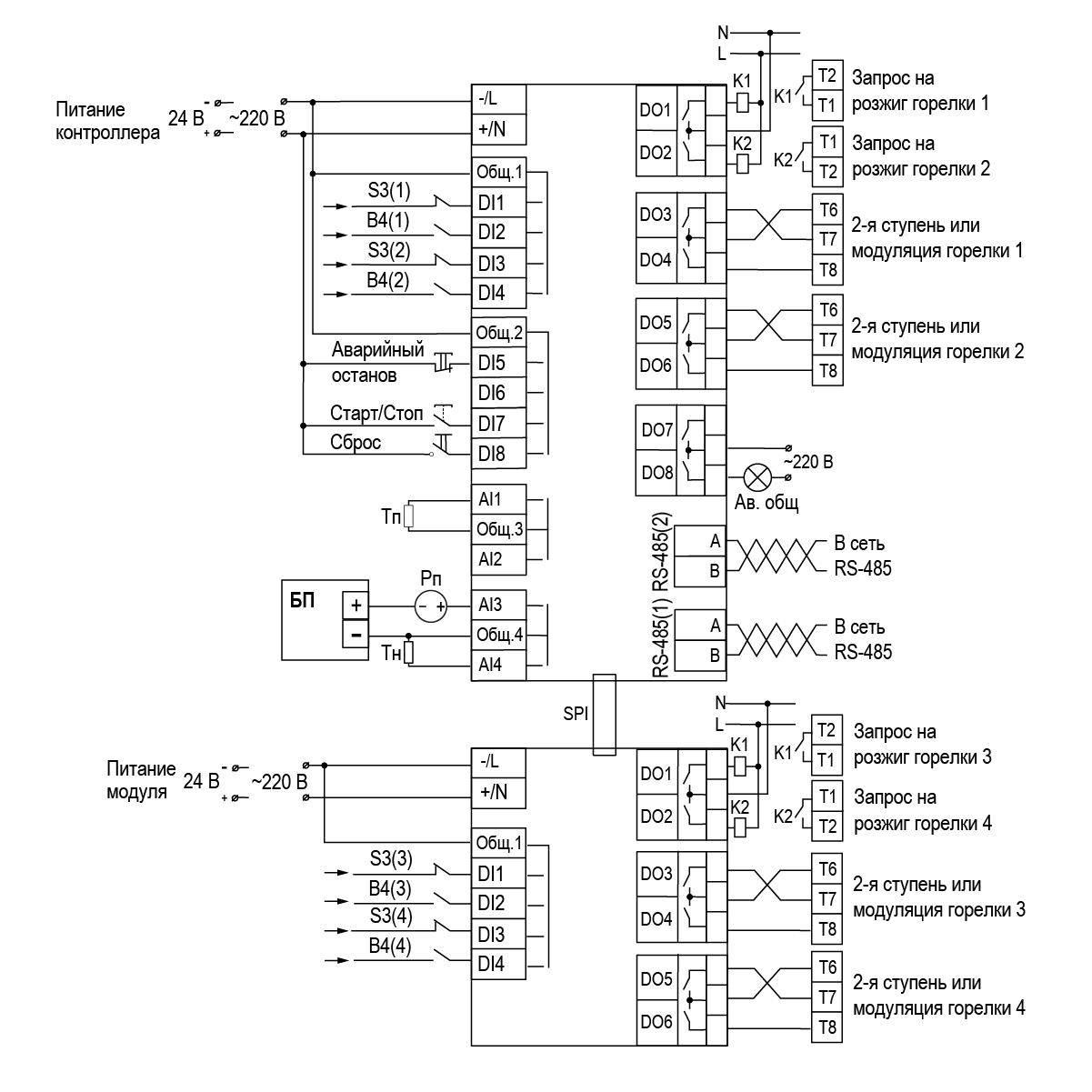

Схема подключения ОВЕН КТР-121.02.20 Схема подключения ОВЕН КТР-121.02.40
Схема подключения модификации 02.20 Схема подключения модификации 02.40

Обозначения на схеме

Тп – Температура прямой воды
Рп – Давление прямой воды (4…20 мА)
Тн – Температура наружного воздуха
В4(1, 2, 3, 4) – Подтверждение розжига горелки котла
S3(1, 2, 3, 4) – Сигнал горелки (НО) или сигнал разрешающей цепи (НЗ)
Аварийный останов – Команда аварийного останова котельной
Старт/Стоп – Внешняя кнопка Старт/Стоп
Т1-Т2(1, 2, 3, 4) – Запуск первой ступени (запрос на розжиг)
Т6-Т7-Т8(1, 2, 3, 4) – Запуск второй ступени или модуляция
Авария общая – Лампа сигнализации аварии
