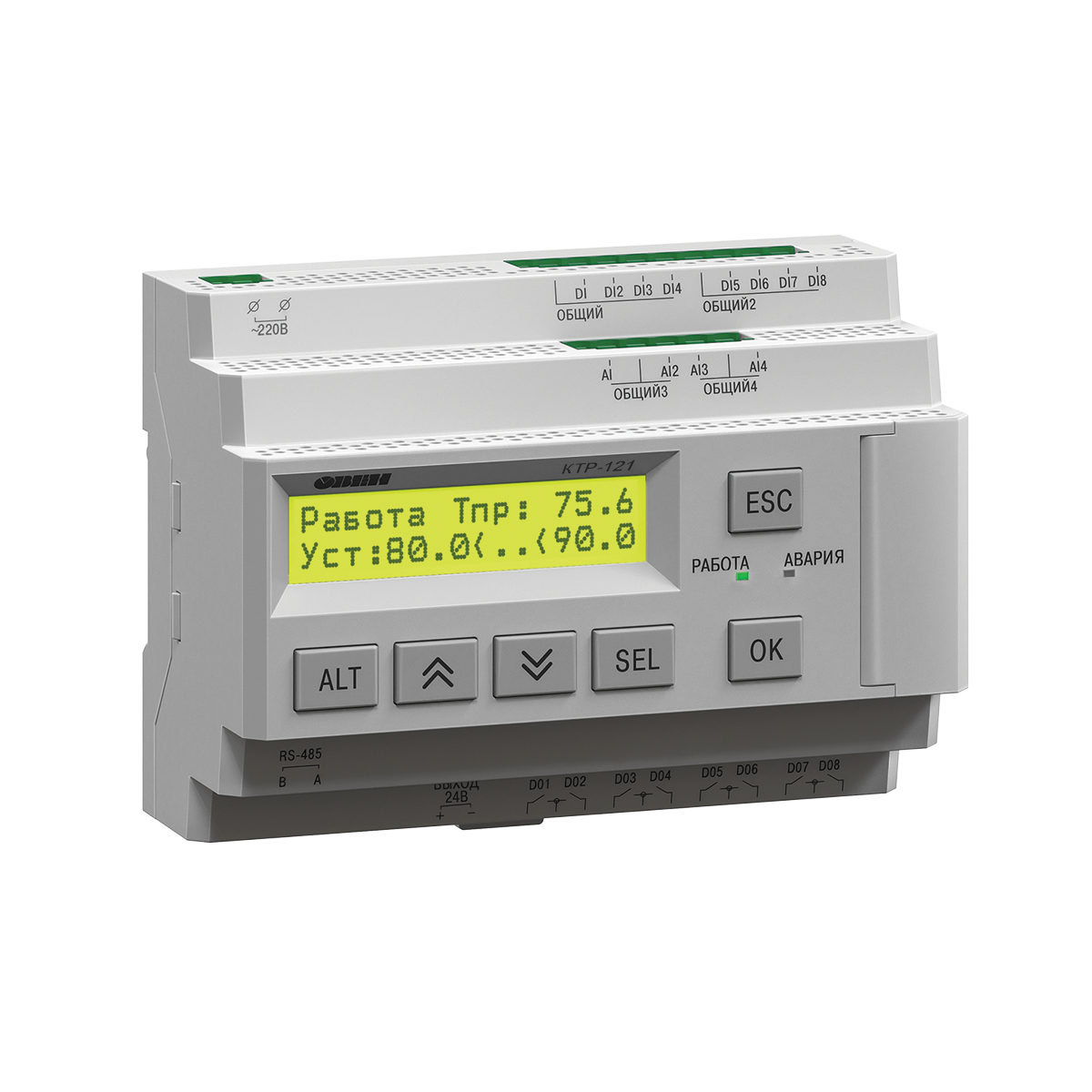

ОВЕН КТР-121.01 котловой регулятор

ОВЕН ПЛК304 контроллер для распределенных систем

КТР-121.01 предназначен для управления работой одного водогрейного котла с автоматизированной газовой или жидкотопливной горелкой. Котловой регулятор рекомендуется применять для модернизации или замены устаревших котловых шкафов.

Функциональные возможности

  • Регулирование температуры подачи за котлом.
  • Совместимость с одно-, двухступенчатыми или модулируемыми горелками.
  • Контроль давления воды за котлом.
  • Контроль обратной связи от горелки.
  • Применение с датчиками РТ100/РТ1000, 100М и NTC10k.

Типовые схемы управления водогрейным котлом

Условные обозначения

Рп – давление подачи
Тп – температура подачи
Тоб – температура обратной воды
PSD – реле перепада давления
PS – реле давления
FS – реле протока
НК – насос котловой
НРЦ – насос рециркуляции
М – клапаны регулирующие с электроприводом
Для котла без насосов (если насосы управляются иными АСУ) Для котла с насосом байпаса
Для котла без насосов (если насосы управляются иными АСУ) Для котла с насосом байпаса
Для котла с котловыми насосами Для котла с котловыми насосами и насосом байпаса
Для котла с котловыми насосами Для котла с котловыми насосами и насосом байпаса
Для котла с котловыми насосами и регулированием температуры на входе
Для котла с котловыми насосами и регулированием температуры на входе

Расширение функциональных возможностей

Объединение в каскад

Подключение до 4-х приборов КТР-121.01.10 к каскадному общекотельному регулятору КТР-121.02.41 позволяет расширить функции управления котельной с организацией смены ведущего котла, погодозависимого управления, управления сетевыми насосами и подпиткой и пр. Для использования функций общекотельного регулятора достаточно соединить необходимые модификации КТР-121 по интерфейсной линии RS-485.


Обозначение для заказа ОВЕН КТР-121.01

Обозначение для заказа ОВЕН КТР-121.01

Схема подключения ОВЕН КТР-121.01

Схемы подключения ОВЕН КТР-121.01
pdf Руководство по эксплуатации КТР-121.01.10
10789.pdf 4648 Kb
pdf Краткое руководство КТР-121.01.10
10788.pdf 3672 Kb
