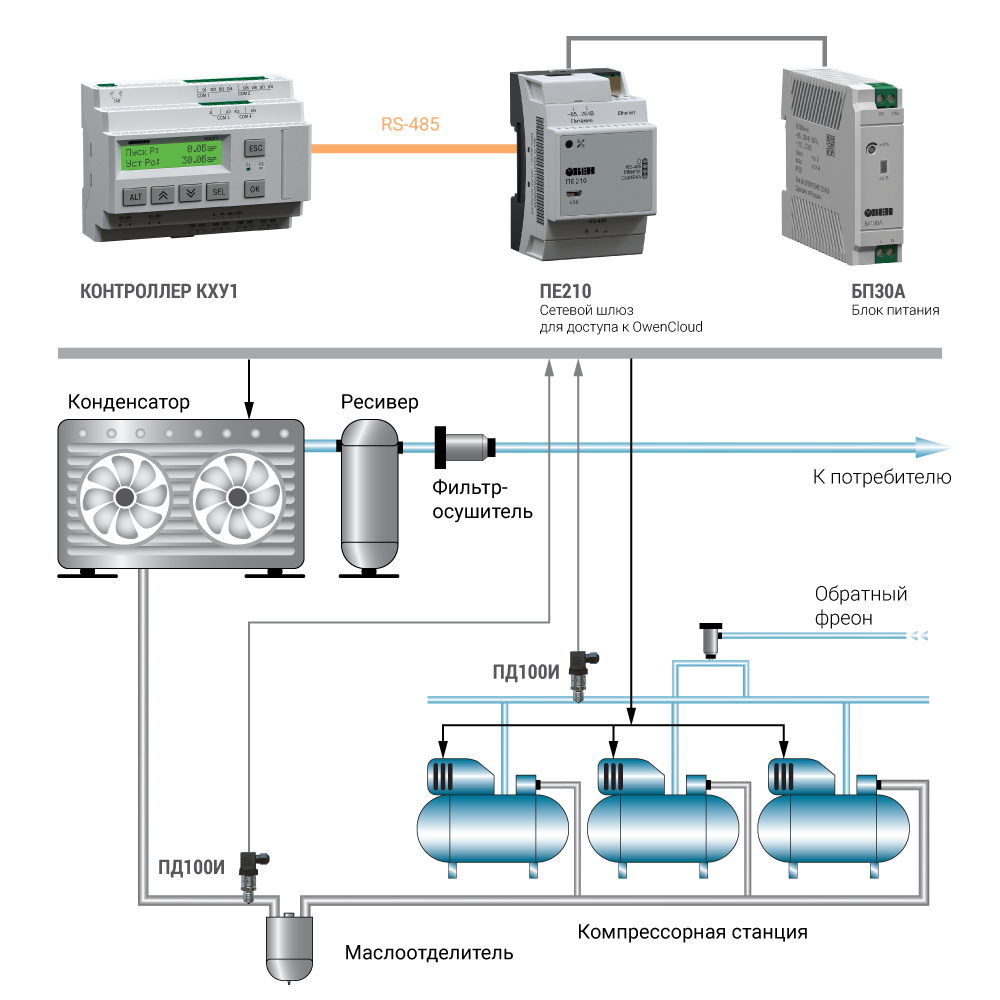

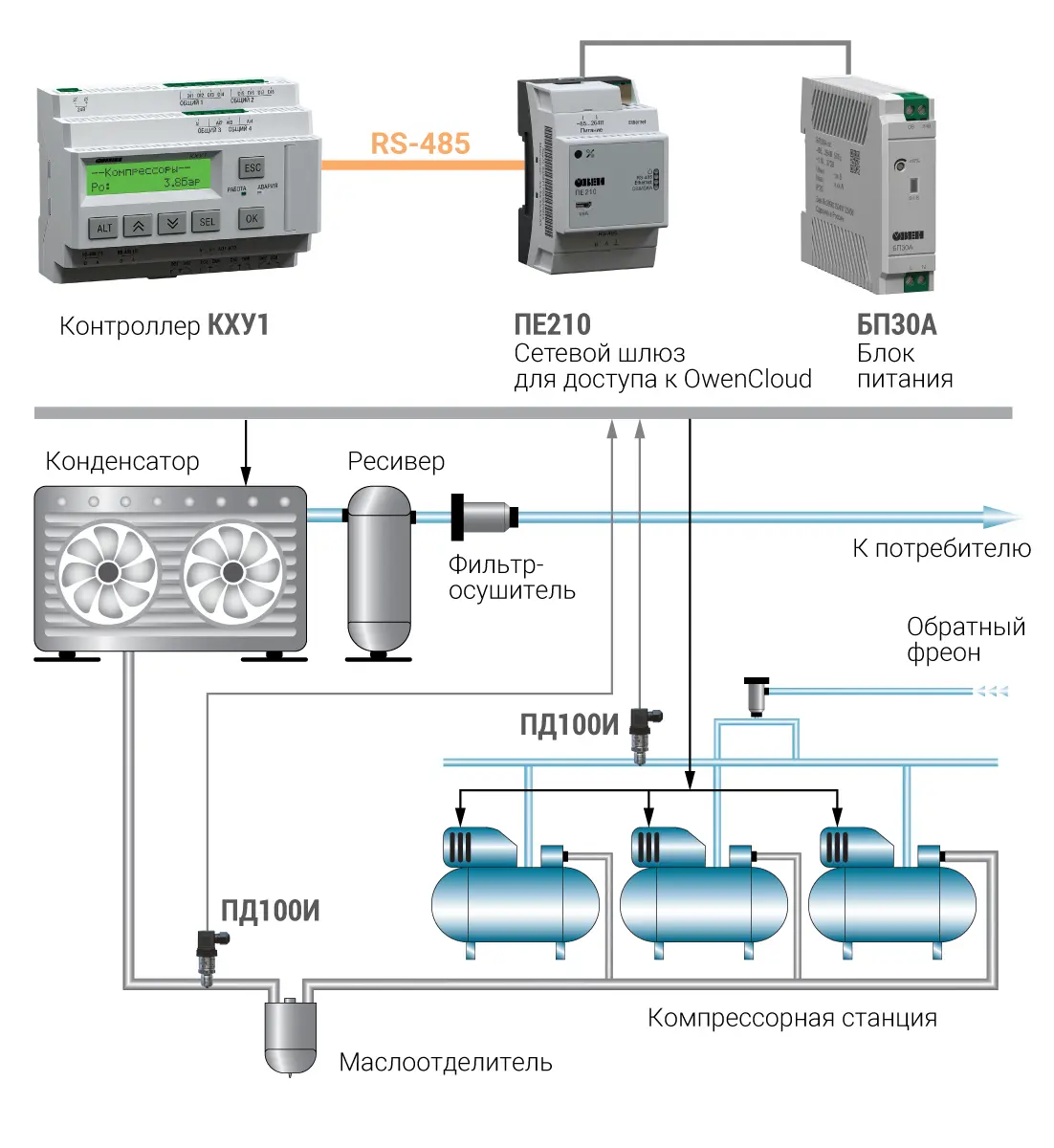

Наименование
|
Значение
|
|
КХУ1-230
|
КХУ1-24
|
|
Питание
|
|
Диапазон напряжения питания
|
~90…264 В (номинальное ~230 В, при 47…63 Гц)
|
=19…30 В (номинальное =24 В)
|
|
Гальваническая развязка
|
Есть
|
|
Электрическая прочность изоляции между входом питания и другими цепями прибора
|
2830 В
|
1780 В
|
|
Потребляемая мощность, не более
|
17 ВА
|
10 Вт
|
|
Встроенный источник питания
|
Есть
|
—
|
|
Выходное напряжение встроенного источника питания постоянного тока
|
24 ± 3 В
|
—
|
|
Ток нагрузки встроенного источника питания, не более
|
100 мА
|
—
|
|
Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора
|
1780 В
|
—
|
|
Дискретные входы
|
|
Количество входов
|
8
|
|
Напряжение «логической единицы»
|
159…264 В
(переменный ток)
|
15…30 В
(постоянный ток)
|
|
Ток «логической единицы»
|
0,75…1,5 мА
|
2…5 мА
|
|
Напряжение «логического нуля»
|
0…40 В
|
-3…+5 В
|
|
Подключаемые входные устройства
|
Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
|
|
Гальваническая развязка
|
Групповая, по 4 входа (1–4 и 5–8, «общий минус»)
|
|
Электрическая прочность изоляции между дискретными входами и другими цепями прибора
|
2830 В
|
|
Аналоговые входы
|
|
Количество входов
|
4
|
|
Тип измеряемых сигналов
|
РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C);
4...20 мА;
NTC10K: R25 = 10 кОм, "B25/100 =" "3950 (-20… +125 °С)
|
|
Предел основной приведенной погрешности
|
±1,0 %
|
|
Время опроса входов, не более
|
10 мс
|
|
Гальваническая развязка
|
Отсутствует
|
|
Дискретные выходы
|
|
Количество выходных устройств, тип
|
8 шт., электромагнитное реле (нормально-разомкнутые контакты)
|
|
Коммутируемое напряжение в нагрузке:
|
|
- для цепи постоянного тока, не более
|
30 В (резистивная нагрузка)
|
|
- для цепи переменного тока, не более
|
250 В (резистивная нагрузка)
|
|
Допустимый ток нагрузки, не более
|
5 А при напряжении не более 250 В переменного тока и cosϕ>0,95;
3 А при напряжении не более 30 В постоянного тока
|
|
Гальваническая развязка
|
Групповая по 2 реле (1–2; 3–4; 5–6; 7–8)
|
|
Электрическая прочность изоляции между выходом и другими цепями прибора
|
2830 В
|
|
Дискретные выходы для модификации КХУ1-230.DS
|
|
Количество выходных устройств и их тип
|
6 шт, электромагнитные реле
|
|
Коммутируемое напряжение в нагрузке, не более
|
=30 В
~250 В
|
|
Гальваническая развязка
|
групповая по два реле
|
|
Номинальный ток нагрузки
|
3 А постоянный ток
5 А переменный ток
|
|
Количество выходных устройств и их тип
|
2 шт., симисторы
|
|
Максимальное напряжение нагрузки
|
~250 В с частотой 50 Гц и cosϕ>0,4
|
|
Гальваническая развязка
|
нет
|
|
Номинальный ток нагрузки
|
1 А
|
|
Аналоговые выходы
|
|
Количество выходных устройств, тип выходного сигнала
|
2 ЦАП, напряжение
|
|
Диапазон генерации напряжения
|
0…10 В
|
|
Напряжение питания
|
15…30 В, питание внешнее
|
|
Внешняя нагрузка, не менее
|
2 кОм
|
|
Гальваническая развязка
|
Есть (групповая)
|
|
Электрическая прочность изоляции
|
2830 В
|
|
Интерфейсы связи
|
|
Тип интерфейса, количество интерфейсных плат
|
RS-485, 2 шт.
|
|
Протокол связи
|
Modbus-RTU и Modbus-ASCII
|
|
Режим работы
|
Slave
|
|
Скорость передачи данных
|
9600, 14400, 19200, 38400, 57600, 115200 бит/с
|
|
Электрическая прочность изоляции между RS-485 и другими цепями
|
1500 В
|
|
Индикация и элементы управления
|
|
Тип дисплея
|
Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов
|
|
Размеры дисплея
|
60×15 мм
|
|
Индикаторы
|
Два светодиодных индикатора (красный и зеленый)
|
|
Кнопки
|
6 шт.
|
|
Корпус
|
|
Тип корпуса
|
Для крепления на DIN-рейку (35 мм)
|
|
Габаритные размеры
|
123×90×58 мм
|
|
Степень защиты корпуса по ГОСТ 14254–2015
|
IP20
|
|
Масса прибора, не более (для всех вариантов исполнений)
|
0,6 кг
|
|
Средний срок службы
|
10 лет
|
