ОВЕН ИДЦ1 Измеритель с крупным индикатором

Измеритель цифровой одноканальный ИДЦ1

Цифровой измеритель ОВЕН ИДЦ1 предназначен для индикации и сигнализации о выходе за заданные пределы физических величин, измеренных с помощью датчиков с унифицированным выходным сигналом тока или напряжения.

Особенности ИДЦ1:

  • Яркий четырехразрядный дисплей хорошо виден издалека и имеет крупные символы (40 х 20 мм),
  • Функция сигнализации о выходе или входе измеряемого параметра в заданные пределы,
  • Функция запоминания значения измеряемой величины в энергозависимой памяти (нажатием кнопки «Hold» на лицевой панели или дистанционно с дискретного входа),
  • Съемный клеммник облегчает монтаж и демонтаж прибора.



Назначение измерительного прибора ОВЕН ИДЦ1

Измеритель цифровой ИДЦ1 предназначен для измерения и индикации унифицированных сигналов тока и напряжения от первичных преобразователей (датчиков) давления, уровня, температуры, расхода, влажности т.д. К входам измерителя подключаются датчики с выходным сигналом: 0-1 В, 0-10 В, 0-5 мА, 0-20 мА, 4-20 мА (одновременно можно подключить только один датчик). Два сигнализирующих выхода ИДЦ1 могут работать по П-образной логике (сигнализация о входе контролируемой величины в заданные границы) и U-образной логике (сигнализация о выходе контролируемой величины за заданные границы).



ВНИМАНИЕ! ИДЦ1 – не является регулятором физических параметров (температуры, давления и пр.). ИДЦ1 – выполняет функцию сигнализатора выхода физического параметра за заданные пользователем пределы или сигнализатора о нахождении физического параметра в заданных пользователем пределах.




Отличительные особенности ОВЕН ИДЦ1:

Измеритель ОВЕН ИДЦ1 фиксирует на дисплее текущее значение измеряемой величины и может запоминать её последнее значение в энергозависимой памяти (функция «HOLD»). Данная функция активируется нажатием кнопки «HOLD» на лицевой панели ИДЦ1, либо дистанционно - замыканием контактов коммутирующих устройств (кнопок, переключателей, реле и т.д.), подключаемых к клеммам на задней панели.

Крупный четырехразрядный дисплей (размер символа 40х20 мм) с индикатором знака «-» имеет высокую контрастность и хорошо виден издалека.

Съемные клеммники обеспечивают легкость монтажа и демонтажа прибора.




Функциональные возможности прибора ОВЕН ИДЦ1:

  • измерение физических величин (температуры, давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
  • сигнализация о выходе или входе измеряемого параметра в заданную пользователем зону (П и U – образная логика);
  • возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее в энергозависимой памяти функция «HOLD».
  • масштабирование измеренного значение входного сигнала от 4 до 20 мА.




Технические характеристики измерителя ОВЕН ИДЦ1:

Параметр

Значение

Диапазон напряжения питания постоянного тока

10,5...30 В (номинальное значение 24 В)

Максимальная потребляемая мощность

не более 2 ВА

Количество каналов (входов)

1

Время опроса входа

не более 1 с

Диапазоны входных сигналов:

  • постоянного напряжения
  • постоянного тока



  • 0...1 В; 0...10 В
  • 0...5 мА; 0...20 мА; 4...20 мА

Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В

99,9 кОм

Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА

121 Ом

Количество выходных устройств (оптопара транзисторная n-p-n типа)

2

Характеристики коммутируемого выходным устройством сигнала:

  • постоянный ток
  • напряжение



  • не более 400 мА
  • не более 60 В

Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры

не более 0,5 предела допускаемой основной приведенной погрешности

Степень защиты корпуса

  • cо стороны лицевой панели
  • co стороны задней и боковых поверхностей



  • IP54
  • IP20

Габаритные размеры прибора

144 × 96 × 43 мм

Масса

не более 0,5 кг

Средняя наработка на отказ

не менее 50 000 ч

Средний срок службы

10 лет

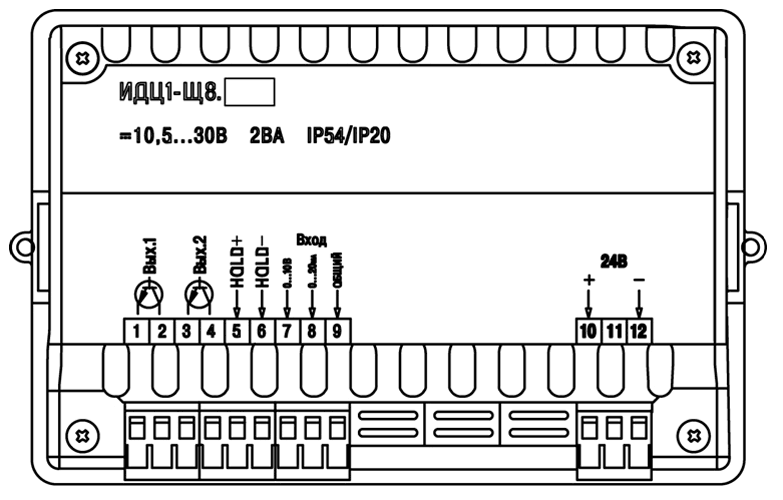

Внешний вид задней панели прибора:



Описание: Измеритель цифровой одноканальный ИДЦ1




Схемы подключения:

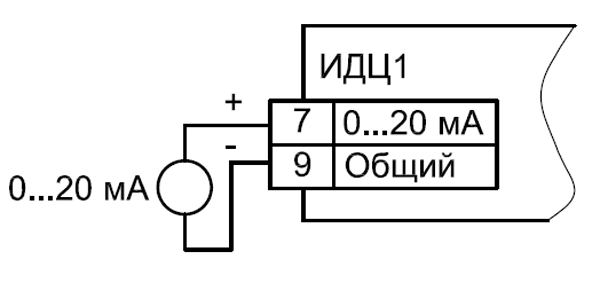

Схема подключения ко входу прибора датчиков с сигналами тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА

Рисунок 1
Схема подключения ко входу прибора датчиков с сигналами тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА

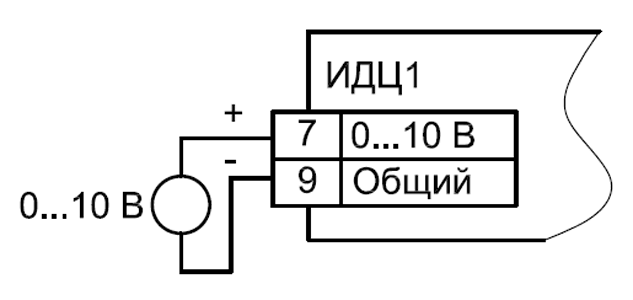

Схема подключения к прибору датчиков с сигналами от 0 до 1 В, от 0 до 10 В

Рисунок 2
Схема подключения к прибору датчиков с сигналами от 0 до 1 В, от 0 до 10 В

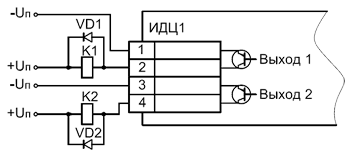

Схема подключения к прибору реле

Рисунок 3
Схема подключения к прибору реле

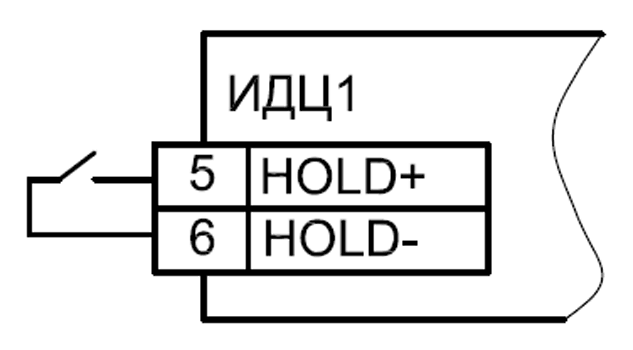

Подключение коммутирующих устройств к контактам HOLD

Рисунок 4
Подключение коммутирующих устройств к контактам HOLD



ВНИМАНИЕ! ИДЦ1 не имеет встроенных релейных выходов, поэтому для коммутации нагрузки переменного тока необходимо использовать промежуточное реле KIPPRIBOR RP-403DLTU + модуль индикации и защиты KIPPRIBOR LM-CF24VDC + колодка KIPPRIBOR PYF044BE/2.

Модуль индикации и защиты устанавливается в специальный разъем колодки PYF044BE/2 и выполняет функцию шунтирующего диода VD1 или VD2, показанного на схеме РИС. 3
