![ДТСхх5 термосопротивления с коммутационной головкой EXIA](/_data/objects/0001/1542/icon.png?1578555231) Термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
-
выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
-
ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
-
ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
0
|
Датчики относятся к категории особо взрывобезопасного оборудования
|
Ех
|
Знак соответствия стандартам взрывозащиты
|
ia
|
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
|
IIC
|
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
|
Т1…Т6
|
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
|
Ga
|
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
|
Х
|
Особые условия эксплуатации датчиков
|
Температурный класс в маркировке взрывозащиты
Температурный класс
|
Т1
|
Т2
|
Т3
|
Т4
|
Т5
|
Т6
|
Температура окружающей и контролируемой среды, не более
|
425 °С
|
275 °С
|
195 °С
|
130 °С
|
95 °С
|
80 °С
|
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
-
Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
-
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
-
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
Характеристики
|
ДТСхх5-ЕХ
|
ДТС125-ЕX
|
Номинальная статическая характеристика (НСХ)
|
50М, 100М
|
50П, 100П
|
Pt100, Pt500,
Pt1000
|
50М, 100М
|
50П, 100П,
Pt100, Pt500, Pt1000
|
Диапазон измеряемых температур:
|
- класс допуска А
|
–50…+100 °C
|
–100…+450 °C
|
–60…+300 °C
|
–50…+85 °C
|
–60…+85 °C
|
- класс допуска В и С
|
–50…+180 °C
|
–196…+500 °C
|
–60…+500 °C
|
–50…+85 °C
|
Температура окружающей среды
|
–60…+85 °C
|
Условное давление
|
0,1…6,3 МПа (в зависимости от конструктивного исполнения)
|
Показатель тепловой инерции
|
не более 10…30 с
|
Сопротивление изоляции
|
не менее 100 МОм
|
Количество чувствительных элементов
|
1 или 2
|
Схема внутренних соединений проводников
|
2 – двухпроводная
3 – трехпроводная
4 – четырехпроводная
|
Исполнение сенсора относительно корпуса
|
изолированный
|
Материал коммутационной головки
|
пластмассовая, металлическая
|
Тип резьбового штуцера
|
метрическая резьба, трубная резьба
|
Материал защитной арматуры
|
сталь 12Х18Н10Т
|
Степень защиты
|
IP54 (IP65 – для датчиков с металлической головкой)
|
Маркировка взрывозащиты
|
0Ex ia IIC T1...T6 Ga
|
Параметры искробезопасных электрических цепей
|
Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ
|

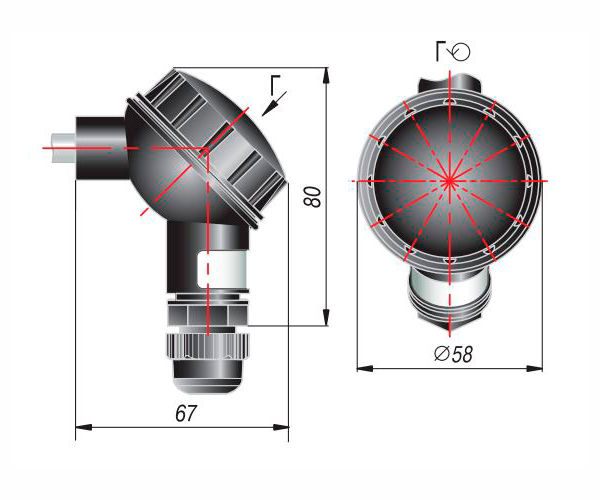

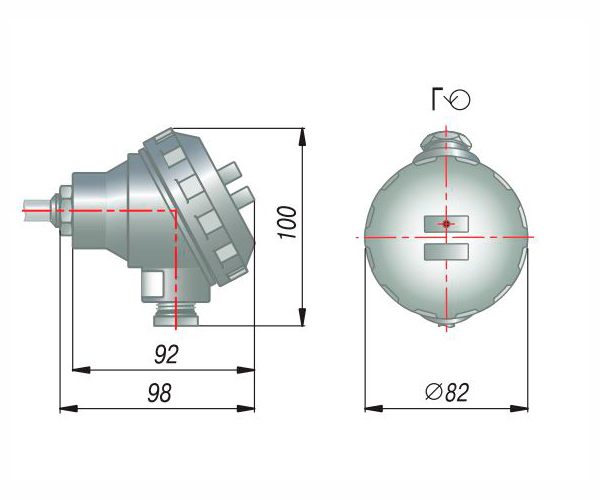

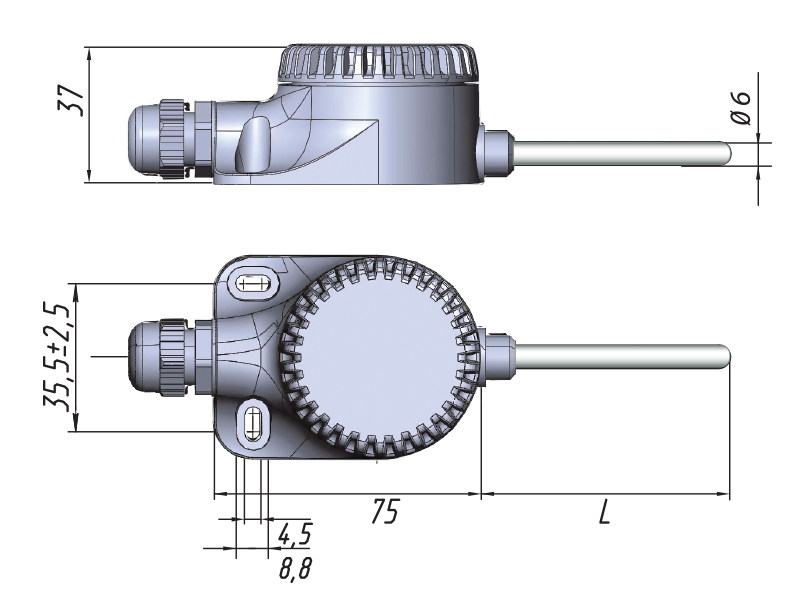

Конструктивное исполнение коммутационной головки для ДТС
Стандартное исполнение
|
Увеличенная
|
ДТС125Л
|
Пластмассовая
|
Металлическая
|
Пластмассовая
|
Металлическая
|
Пластмассовая
|
|
|
|
|
|
Кабельный ввод М20×1,5
|
Кабельный ввод М16×1,5
|
Кабельный ввод М20×1,5
|
Кабельный ввод М20×1,5
|
Кабельный ввод М16×1,5
|
Диаметр подключаемого кабеля до 10 мм
|
Диаметр подключаемого кабеля до 8 мм
|
Диаметр подключаемого кабеля до 10 мм
|
Диаметр подключаемого кабеля до 10 мм
|
Диаметр подключаемого кабеля до 8 мм
|
Конструктивные исполнения датчиков
Конструктивное исполнение
|
Модель
|
Параметры
|
Материал
|
Длина монтажной
части L*, мм
|
|
015
|
D=8 мм
|
сталь 12Х18Н10Т
|
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
|
025
|
D=10 мм
|
Подвижный штуцер
|
035
|
D=8 мм, M=20х1,5 мм**, S=22 мм
|
045
|
D=10 мм, M=20х1,5 мм**, S=22 мм
|
145
|
D=6 мм, M=20х1,5 мм**, S=22 мм
|
Подвижный штуцер
|
335
|
D=8 мм, M=20×1,5 мм**, S=22 мм
|
Подвижный штуцер
|
055
|
D=10 мм, M=20х1,5 мм**, S=22 мм
|
80, 100, 120,
160, 180, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000
|
|
065
|
D=8 мм, M=20х1,5 мм**, S=27 мм
|
60, 80, 100,
120, 160, 180,
200, 250, 320,
400, 500, 630,
800, 1000, 1250,
1600, 2000
|
075
|
D=10 мм, M=20х1,5 мм**, S=27 мм
|
085
|
D=10 мм, M=27х2 мм**, S=32 мм
|
Подвижный штуцер
|
095
|
D=10 мм, M=20х1,5 мм**, S=22 мм
|
|
105
|
D=8 мм, M=20х1,5 мм**, S=27 мм
|
|
125Л
|
D=6 мм
(-60...+85 0С)
|
60, 80, 100
|
![](/_data/objects/0001/1544/img.11544.dts405.svg) |
405 |
D=5 мм |
80, 100, 120, 160, 200, 250, 320 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Примечания:
-
Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
-
Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
-
Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
-
При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
-
Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
-
для 50М, 50П – не более 200 мм
-
для 100М, 100П, РТ100 – не более 630 мм
-
ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме.

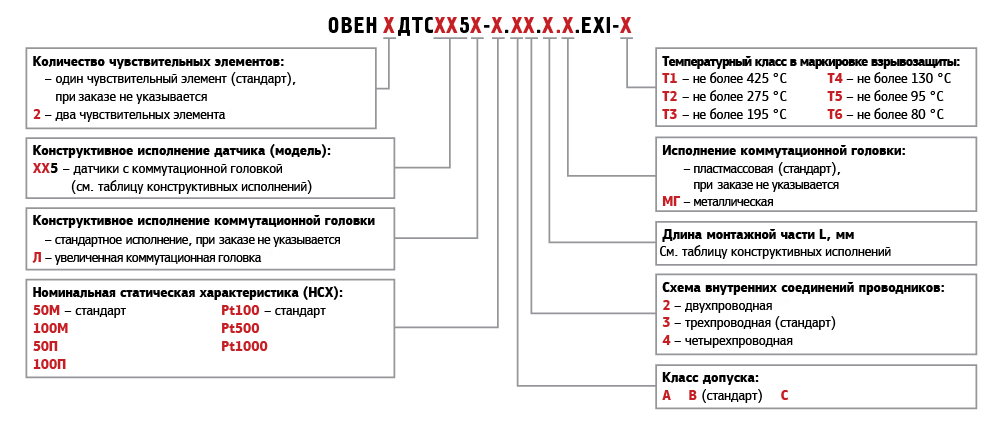

![Обозначение при заказе ДТСхх5 EXIA Обозначение при заказе ДТСхх5 EXIA](/_data/objects/0001/1545/img.11545.dtcxx5_termocoprotivleniya_c_kommutacionnoi_golovkoi_exia_n.png)
Пример обозначения при заказе: ОВЕН ДТС065-РТ100.В3.320.ЕXI-Т4
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 320 мм, пластиковой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).
Пример обозначения при заказе: ОВЕН ДТС105-50М.В3.60.МГ.G1/2.ЕХI-Т5
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 105, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, с металлической коммутационной головкой, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).
|
