Кондуктометрические датчики уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Отличительные особенности

  • 1-, 3- и 4-электродные исполнения.
  • Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
  • Рабочая температура до 240 °С (ДС.ПВТ).
  • Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т.
  • Гигиенический (пищевой) сертификат.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Модификация ДС.ПВТ ДС.П ДС.П.3 ДС.ПВТ.4
Рабочее давление 2,5 МПа - - 1 МПа
Рабочая температура 240 °С 100 °С  70 °С 80 °С
Количество электродов 1 3 4

Стержни (электроды) для кондуктометрических датчиков уровня

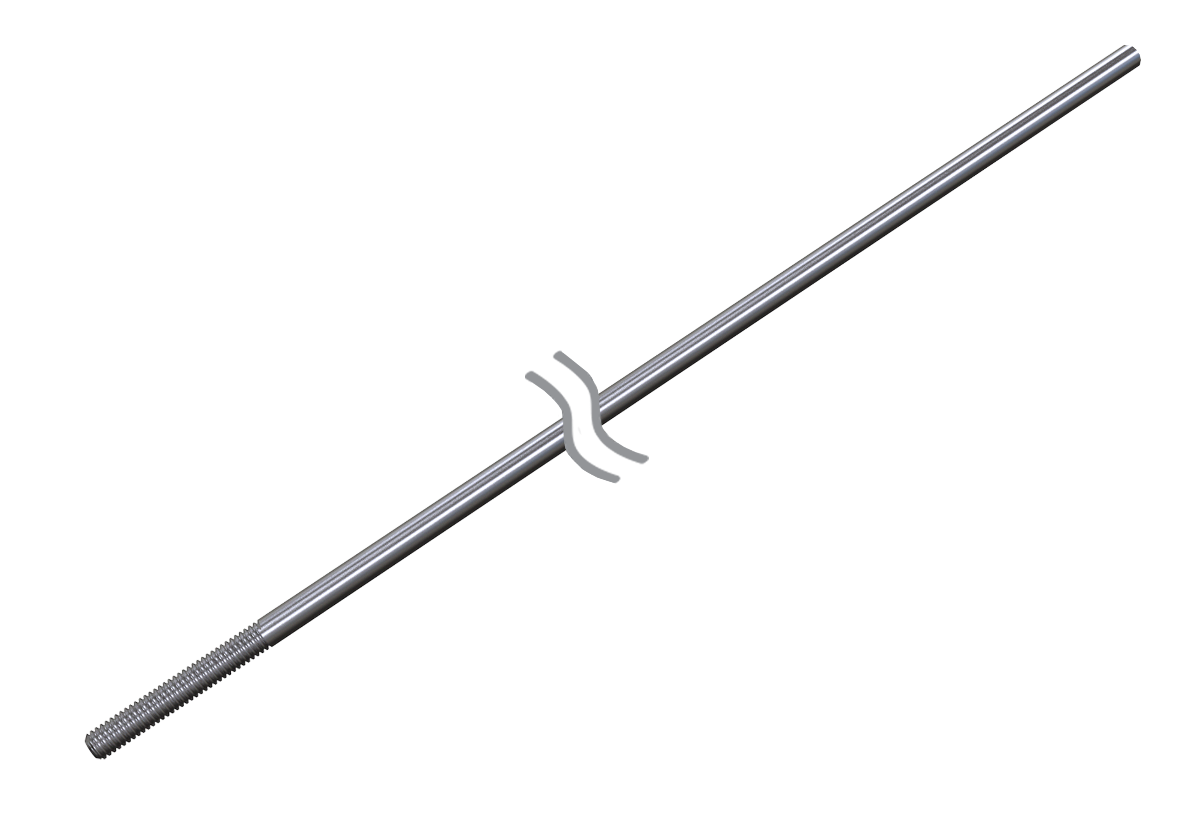

Стержень                                Стержень с адаптером

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

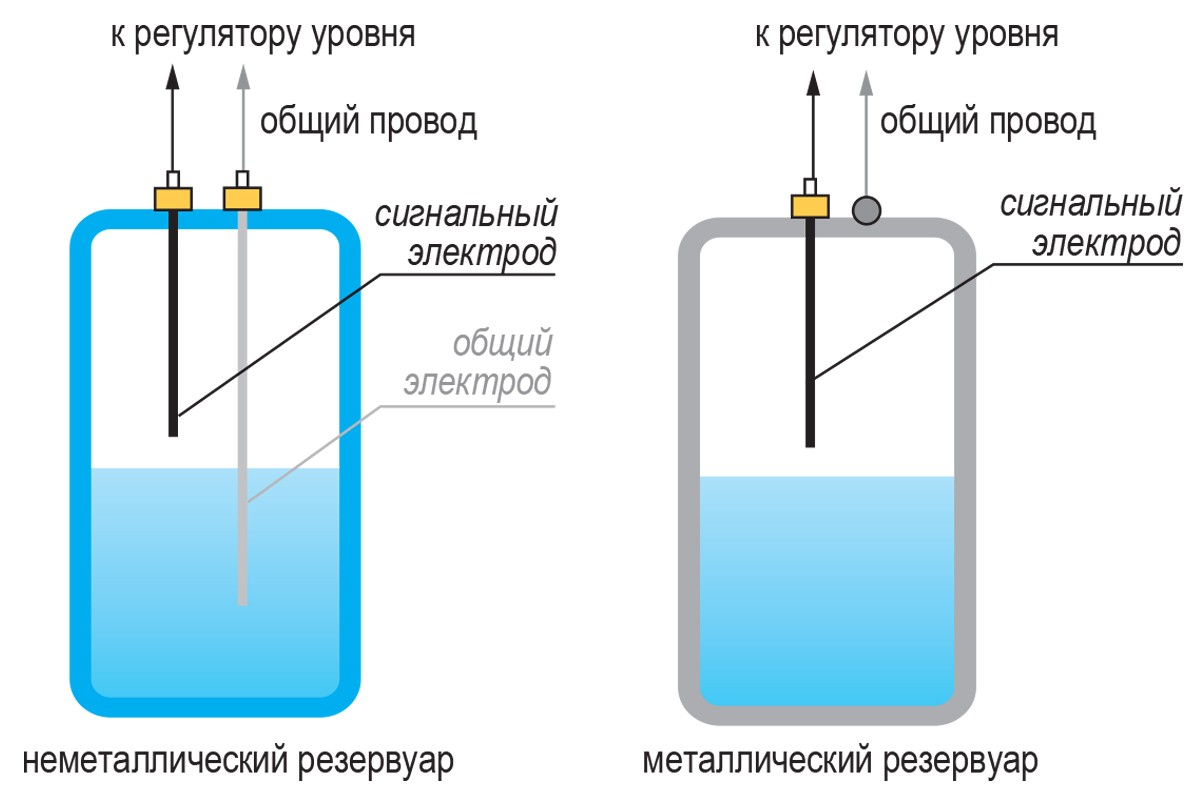

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

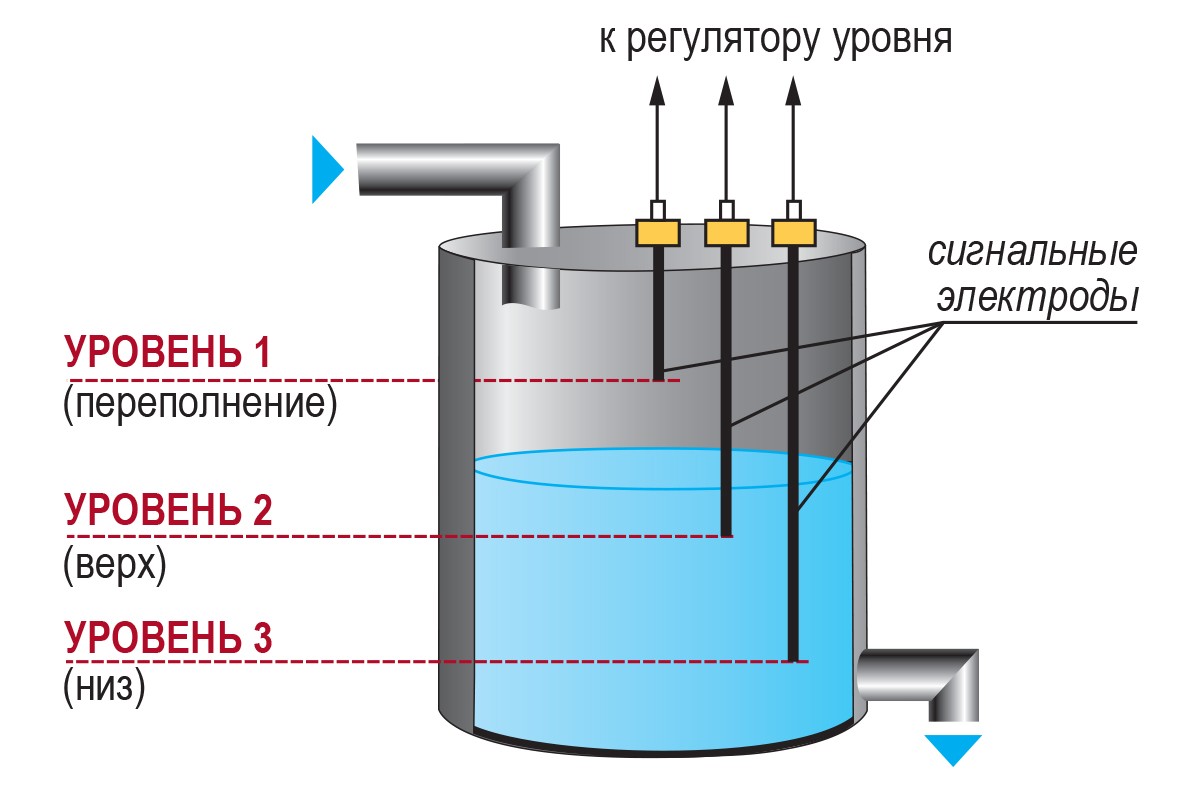

Принцип действия                                               Вертикальный монтаж                            Горизонтальный монтаж




Технические характеристикиОбозначение при заказе

Технические характеристики

Тип датчиков и модификация Одноэлектродные датчики Трёхэлектродные датчики Четырёхэлектродные датчики
ДС.ПВТ ДС.П ДС.П.3 ДС.ПВТ.4

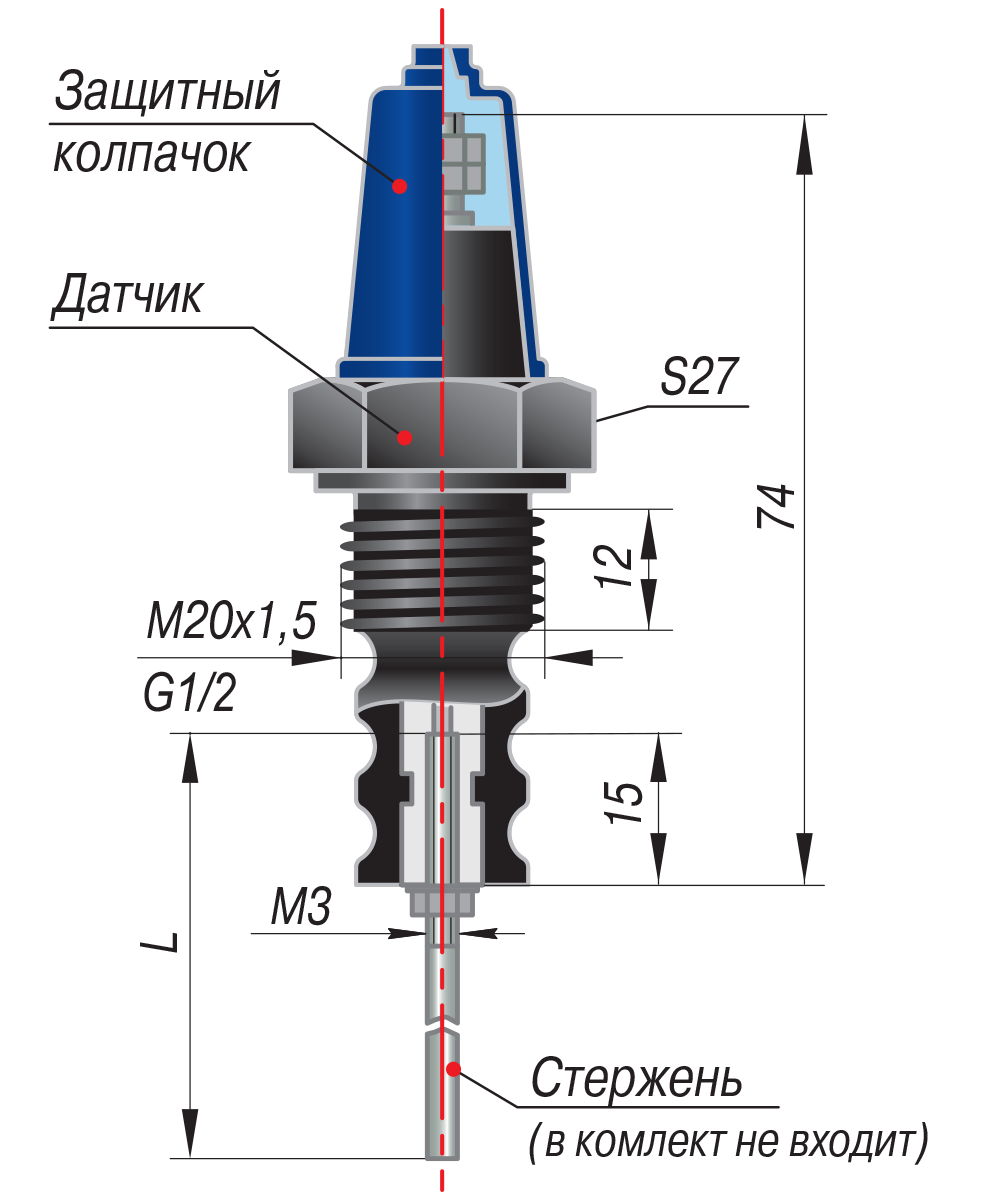

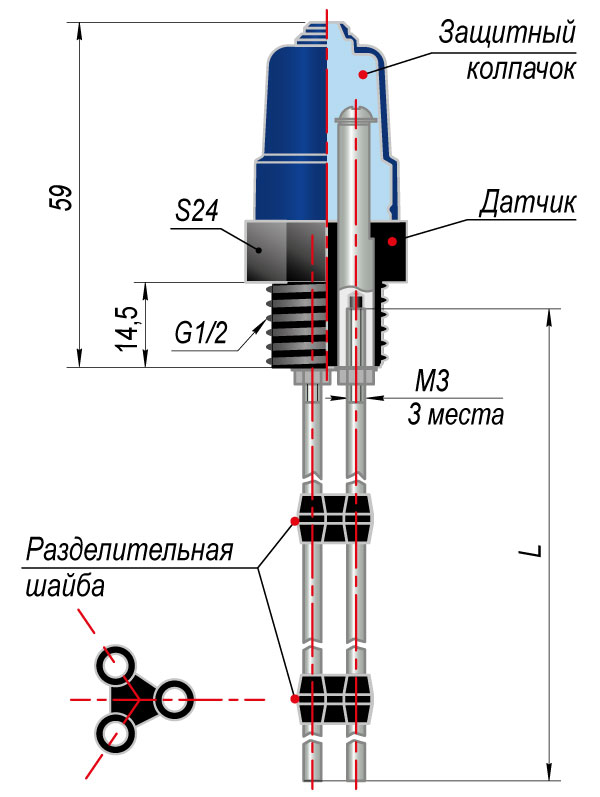

Габаритный чертеж Габаритный чертеж ДС.ПВТ Габаритный чертеж ДС.П Габаритный чертеж ДС.П.3 Габаритный чертеж ДС.ПВТ.4
Присоединительные размеры М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 М20×1,5 мм G1/2 S27  G1/2 S24  G3/4
Материал  Материал изолятора – полифениленсульфид Материал корпуса – технамид Материал корпуса –пластмасса   Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более 2,5 МПа - - 1 МПа
Максимальная рабочая температура  240 °С 100 °С 70 °С 80 °С

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Стержни (электроды)

Модификация стержня Стержень Стержень 1,95 с адаптером

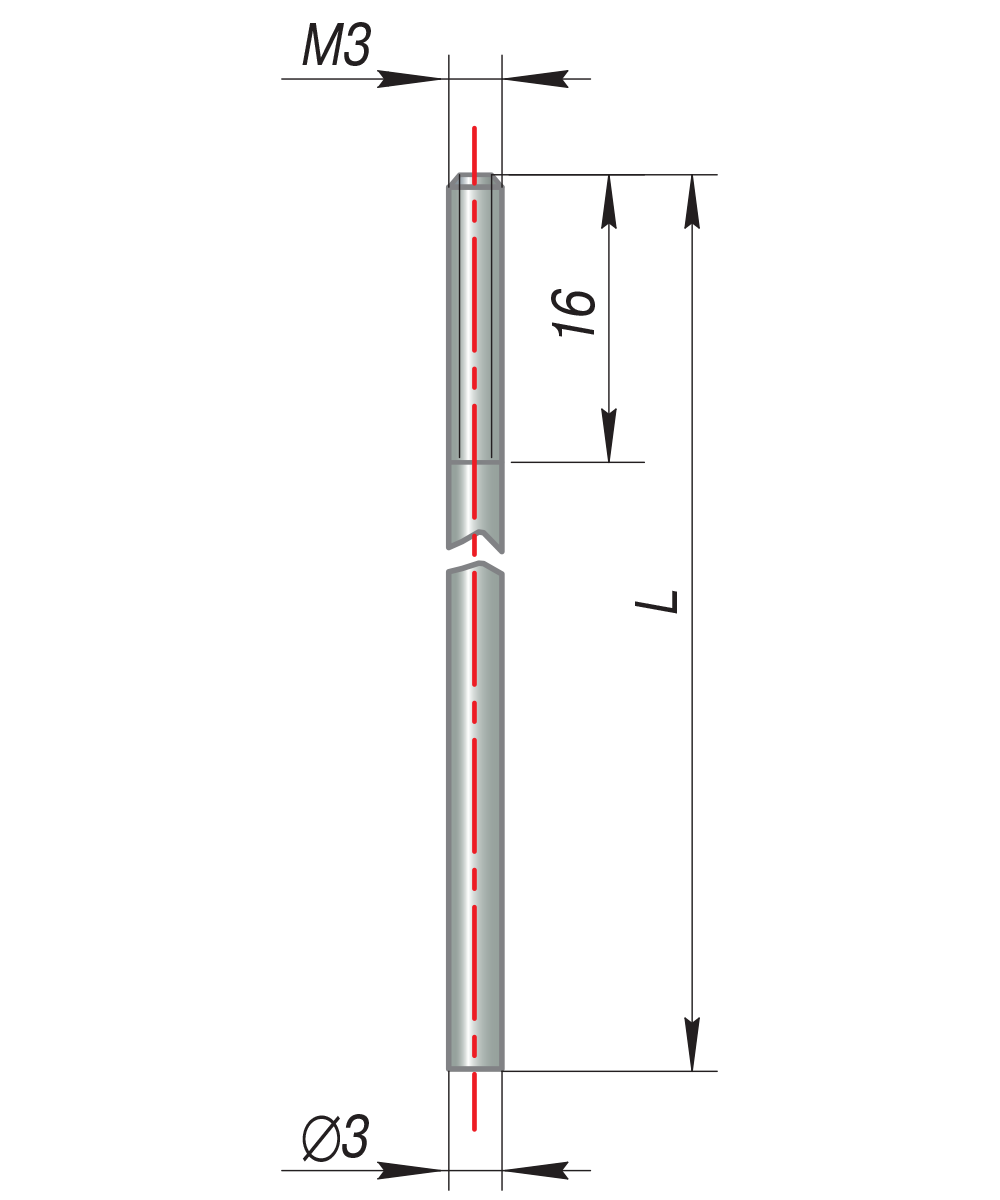

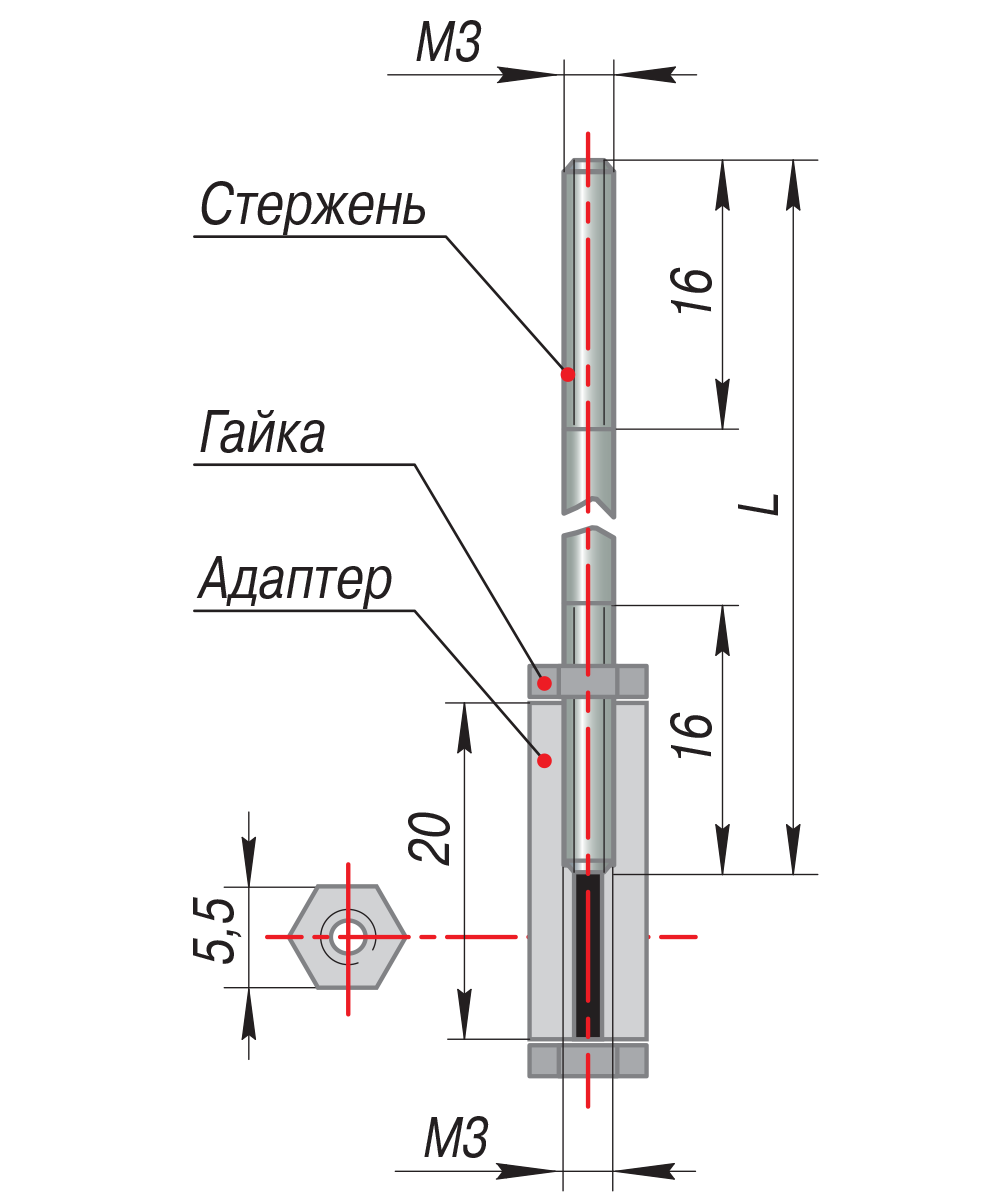

Габаритный чертеж Стержень (электроды) Стержен с адаптером
Длина стержней, L* 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м 1,95 м
Присоединительные размеры М3×0,5 мм
Материал Сталь нержавеющая 12Х18Н10Т
Конструктивные преимущества Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.
Комплектность Стержень – 1шт.
  • Стержень – 1шт.
  • Адаптер – 1шт.
  • Гайка – 2шт.
Технические характеристикиОбозначение при заказе

Обозначение при заказе
