ОВЕН 2ТРМ1 терморегулятор двухканальный с RS-485

2ТРМ1 обновленный погодозависимый двухканальный регулятор с RS-485

ОВЕН 2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.

Прибор проходит процедуру регистрации в Государственном реестре средств измерений. На текущий момент средством измерения не является. Вы можете заказать 2ТРМ1 с поверкой и сертификатом средства измерения предыдущей модификации.

2ТРМ1 в корпусе для крепления в щит Щ1 и Щ2 уже в продаже
2ТРМ1 в компактном корпусе для крепления в щит Щ5 и на DIN-рейку Cтарт продаж IV квартал 2021 года
2ТРМ1 в корпусе для крепления на стену Н Старт продаж II квартал 2022 года

Возможности регулятора ОВЕН 2ТРМ1:

  1. Измерение и регулирование физических величин по двум каналам;
  2. Погодозависимое регулирование;
  3. Контроль обрыва связи с исполнительными механизмами;
  4. Регистрация и управление исполнительными механизмами сигналом 4…20мА или 0...10В;
  5. Сигнализация о выходе измеряемой величины за заданные пределы;
  6. Регулирование по разности двух физических величин;
  7. Ручной режим управления исполнительными механизмами.


Преимущества ОВЕН 2ТРМ1

Монтаж

Простой и удобный монтаж кабельных линий, благодаря лифтовому механизму клеммных колодок.

Простота

Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.

Погодозависимость

Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.

Ручной режим

Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме.

Индикация

Индикатор текущей измеренной температуры увеличен до 20 миллиметров.

Авария

2ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.

Навигация

Перемещение по меню настроек стало еще проще, благодаря добавленной на лицевую панель прибора кнопке Назад.

Диспетчеризация

Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.



Сравнительная таблица линеек ОВЕН ТРМ1

Отличительный критерий 2ТРМ1.У 2ТРМ1.У2
Корпус 2ТРМ1.У 2ТРМ1.У2
Цифровой индикатор Один Два
Кнопки управления Три Четыре
Клеммная колодка Лепестковая Лифтовая
Высота индикатора 14 мм 20 мм
Монтаж в щит Одна плоскость, штыревой зацеп Одна или две плоскости, «трещетка»
Шунт для входных сигналов тока Внешний Встроенный
RS-485 Отсутствует По заказу
Уплотнитель для обеспечения IP Съемный Встроенный
Корпусное исполнение Щ5, 48×48мм Нет Есть
Погодозависимое регулирование Нет Есть
Ручной режим управления Нет Есть
Контроль аварии LBA Нет Есть
Исполнение на -40°С Заказная позиция Стандартная позиция

Напряжение питания переменного тока ~90…264В (номинальное 230В)
Напряжение постоянного тока =21...120 В (номинальное 24В)
Частота напряжения питания 50, 60 Гц
Потребляемая мощность не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
Максимально допустимый ток источника питания 50 мА
Универсальные входы
Количество универсальных входов 2
Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа: Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей ±0,25 %
- для других типов датчиков ±0,5 %
Выходные устройства
Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У
Корпус
Щитовой Щ1 96×96×53, IP54*
Щитовой Щ2 (Начало продаж – III квартал 2020 года) 96×48×100, IP54*
Щитовой Щ5 48×48×102, IP54*
Настенный Н (Начало продаж – IV квартал 2020 года) 105×130×65, IP44
DIN-реечный (Начало продаж – III квартал 2020 года) 72×90×58, IP20
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха –40...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) Не более 85 %

Характеристики измерительных датчиков

Обозначение Тип датчика Диапазон измерений Разрешающая способность
Термопреобразователи сопротивления
C 50 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
50 C ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
P 50 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
50 P ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
C100 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
100C ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
P100 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
100P ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
100n ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
C500 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
500C ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
P500 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
500P ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
500n ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
C 1.0 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
1.0 C ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
P 1.0 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
1.0 P ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
1.0 n ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
C 53 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
Термоэлектрические преобразователи
tC. L термопара ТХК (L) –200…+800 °С 0,1 °С
tC. J термопара ТЖК (J) –200…+1200 °С 0,1 °С
tC. n термопара ТНН (N) –200…+1300 °С 0,2 °С
tC.HA термопара ТХА (K) –200…+1360 °С 0,2 °С
tC. S термопара ТПП (S) –50…+1750 °C 0,2 °С
tC. r термопара ТПП (R) –50…+1750 °C 0,2 °С
tC. b термопара ТПР (В) +200…+1800 °C 0,2 °С
tC.A1 термопара ТВР (А-1) 0…+2500 °С 0,4 °С
tC.A2 термопара ТВР (А-2) 0…+1800 °C 0,2 °С
tC.A3 термопара ТВР (А-3) 0…+1800 °C 0,2 °С
tC. t термопара ТМК (Т) –200…+400 °С 0,1 °С
tC.dL Typ.L (DIN 43710)* 0…+900 °С 0,1 °С
tC.dK Typ К (DIN 43710)** -200… +900 °С 0,1 °С
tC. E ТХКн (Е) -200....+900 °С 0,1 °С
Пирометры
Plr.1 Пирометр РК-15 +400… +1500 °С 0,1 °С
Plr.2 Пирометр РК-20 +600… +2000 °С 0,1 °С
Plr.3 Пирометр РС-20 +900… +2000 °С 0,1 °С
Plr.4 Пирометр РС-25 +1200… +2500 °С 0,1 °С
Унифицированные сигналы
i 0.5 ток 0…5 мА 0…100 % 0,01 мА
i 0.20 ток 0…20 мA 0…100 % 0,01 мА
i 4.20 ток 4…20 мА 0…100 % 0,01 мА
U -5.5 напряжение –50…+50 мВ 0…100 % 0,01 мВ
U 0.1 напряжение 0…1 В 0…100 % 0,01 мВ
* С учетом компенсации температуры от ДХС ** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле Не более 8 А при 230 В 50...60 Гц, cos φ > 0,4
К транзисторная оптопара n–p–n типа Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В
Т выход для управления твердотельным реле Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В

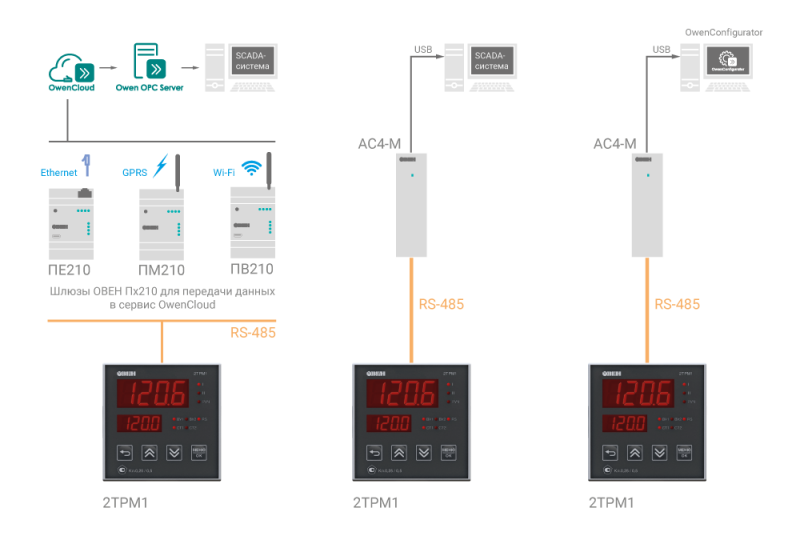

Наличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

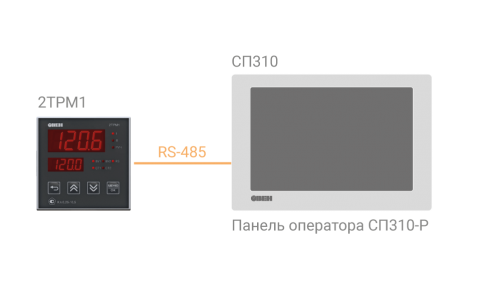

Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ1 имеется возможность подключения его к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.

Общая схема подключения 2ТРМ1

Общая схема подключения 2ТРМ1

* Прибор с наличием интерфейса RS-485 изготавливается на заказ
** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)





ВУ1 типа К (транзисторная оптопара)





ВУ1 типа С (симисторная оптопара)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ1 типа Т (для управления

твердотельным реле)



ВУ1 типа И (ЦАП 4...20 мА)

ВУ1 типа У (ЦАП 0...10 В)



ВУ2 типа Р (э/м реле)



ВУ2 типа К
(транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)

ВУ2 типа Т (для управления

твердотельным реле)



ВУ2 типа И (ЦАП 4...20 мА)



ВУ2 типа У (ЦАП 0...10 В)
