Модификация |
Функция |
Описание функции |
Диаграмма работы |
Описание диаграммы |
Цена, Руб. с НДС |
|
RE17RAMU |

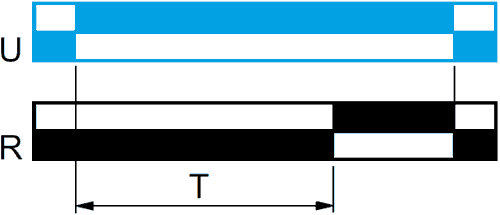

A |
Задержка на включение |
 |
После подачи напряжения питания на реле начинается выдержка (T). По окончании выдержки (T) выход (R) замыкается, а размыкается после снятия напряжения питания с реле. |
1210,90 |
|
At |

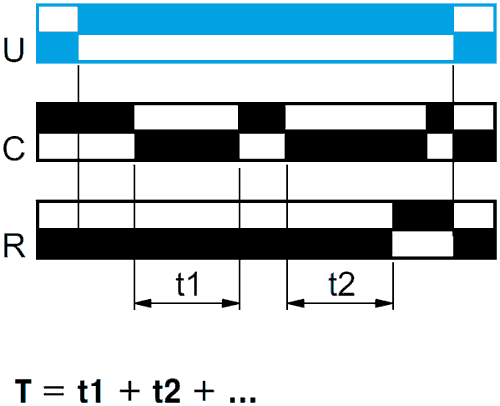

Задержка на включение с возможностью паузы отсчета |
 |
После подачи напряжения питания на реле последующего снятия напряжения с управляющего входа (C) начинается выдержка. Выдержку можно прерывать подачей напряжения на управляющий вход (C). По окончании всей выдержки (T), выход (R) замыкается, а размыкается после снятия напряжения питания с реле. |
|
RE17RCMU |

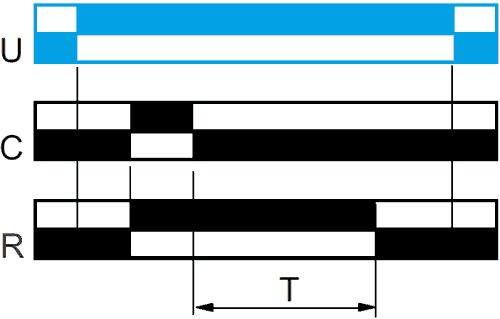

C |
Задержка на отключение |
 |
После подачи напряжения питания на реле и последующей подачи напряжения на управляющий вход (C), выход (R) замыкается. После снятия напряжения с управляющего входа (C) начинается выдержка (T). По окончании выдержки (T) выход (R) размыкается. |
1412,60 |
|
RE17RHMU |

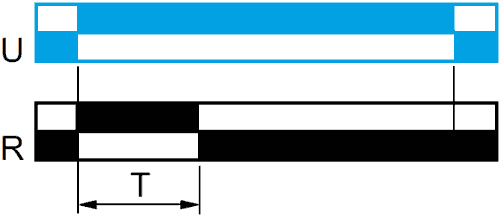

H |
Включение на заданное время |
 |
После подачи напряжения питания на реле начинается выдержка (T) и замыкается выход (R). По окончании выдержки (T) реле (R) размыкается. |
1271,40 |
|

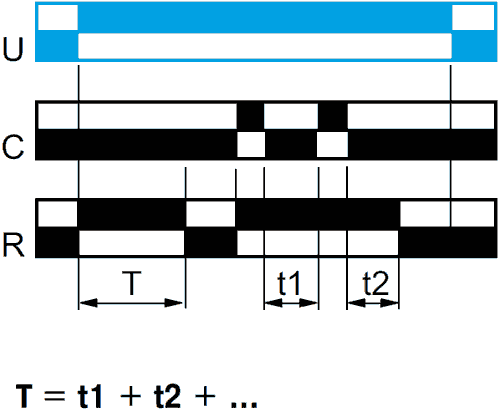

Ht |
Включение на заданное время, за тем задержка на отключение по снятию напряжения с управляющего входа (с возможностью паузы отсчета) |
 |
После подачи напряжения питания на реле выход (R) замыкается на время выдержки (T), затем размыкается. При подаче напряжения на управляющий вход (C) выход (R) вновь замыкается. Выдержка (T) выполняется только при отсутствии напряжения на управляющем входе (C), поэтому выход (R) размыкается только через время Т = t1 + t2 + …. Реле суммирует время отсутствия напряжения на управляющем входе (C) и по достижении заданного значения (T) выход (R) размыкается. |
|
RE17RMMWS |

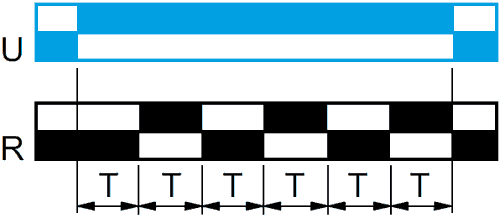

D |
Циклическая подача симметричных импульсов (цикл начинается с отсутствия импульса) |
 |
Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T). |
2196,60 |
|

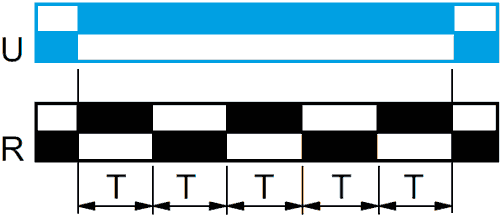

Di |
Циклическая подача симметричных импульсов (цикл начинается с наличия импульса) |
 |
Повторяющийся цикл с двумя выдержками (T) одинаковой длительности, выход (R) меняет свое состояние после каждой выдержки (T). |
|
RE17RLMU |

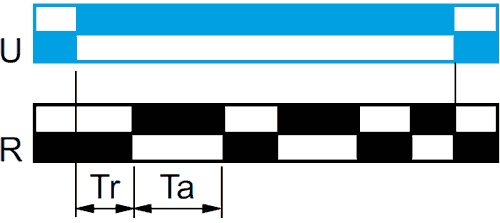

L |
Циклическая подача ассиметричных импульсов |
 |
Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние. |
2220,10 |
|

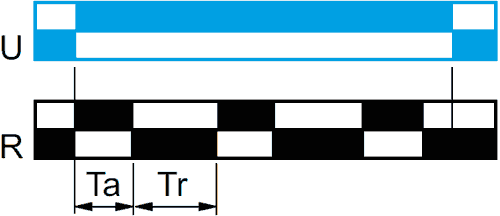

Li |
Циклическая подача ассиметричных импульсов с возможностью паузы отсчета по подаче напряжения на управляющий вход |
 |
Повторяющийся цикл с двумя независимо настраиваемыми выдержками (Ta) и (Tr). После каждой выдержки выход (R) меняет свое состояние. Вход (G)можно использовать для прерывания отсчета выдержки Ta и Tr. |
