Колодки монтажные серий PYF (для 1-но и 2-х контактных промежуточных реле)



  • Предназначены для установки на DIN-рейку 1-контактных промежуточных реле различных производителей;
  • Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
  • Дополнительные элементы. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим и модули LED-индикации LM.
Модель PYF-012BE/2 PYF-012BE/3 PYF-013BE/3
Монтажные колодки KIPPRIBOR PYF-012 -112 для 1-контактных промежеточных реле схема подключения

Схема подключения
Колодки монтажные серий PYF-012BE/2 Колодки монтажные серий PYF-012BE/3
Описание 2-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами

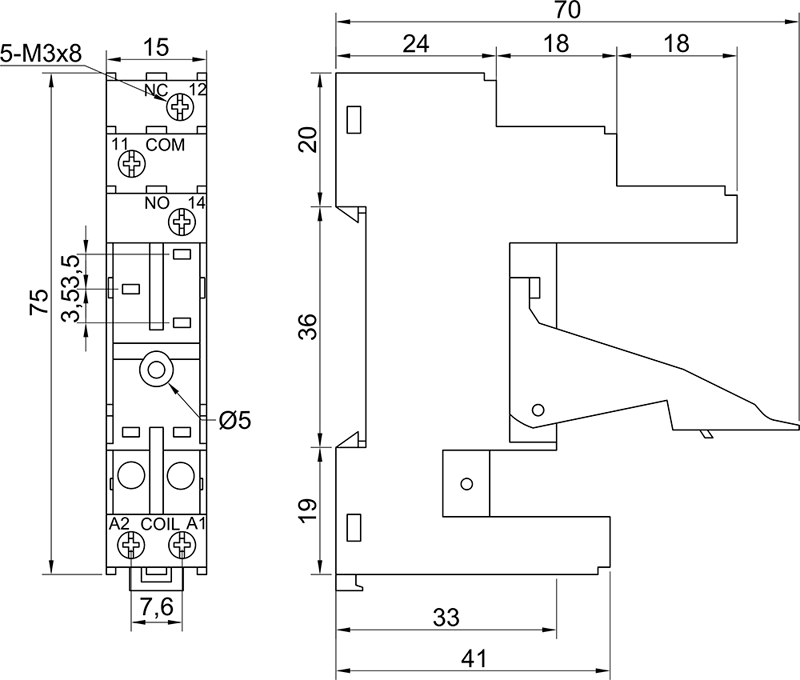

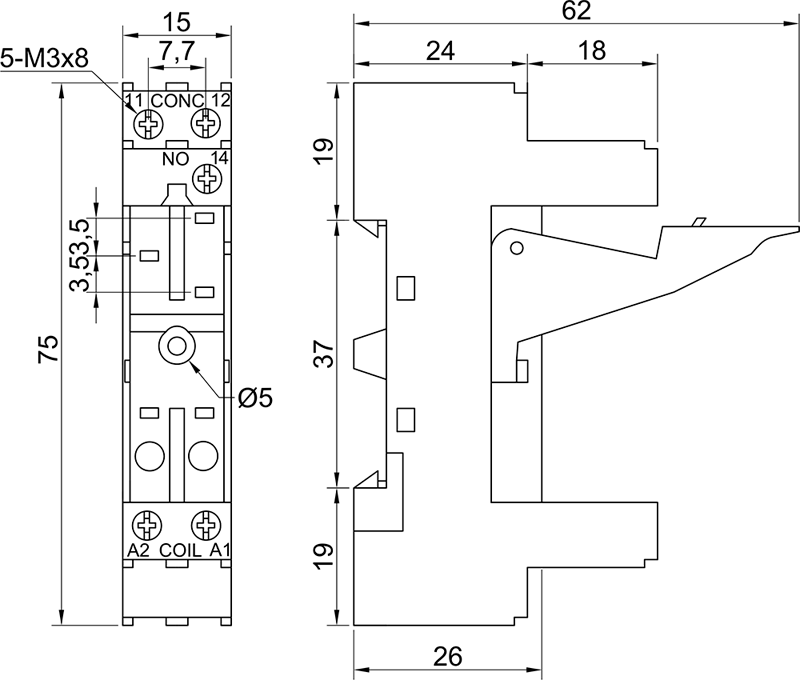

Габаритные размеры Колодки монтажные серий PYF-012BE/2 Колодки монтажные серий PYF-012BE/3
Цоколевка 2-ярусная монтажная колодкас винтовыми клеммами 2-ярусная монтажная колодка с винтовыми клеммами

Номинальный ток и напряжение коммутации

12 А при 300 VAC 12 А при 300 VAC 12 А при 300 VAC

Возможные варианты упаковки

Картонная коробка (20 шт./920 г) Картонная коробка (20 шт./900 г) Картонная коробка (20 шт./900 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-012BE/2, PYF-012BE/3:

Производитель Серия реле
KIPPRIBOR MR
Schneider Electric RSB
Finder 40.51
Relpol RM85
Omron G2R1
Phoenix Contact REL-MR-…21НС
Goodsky MI-SH
Siemens
Idec RJ
TDM Electric
ИЭК
ЭКФ
SHRACK RT1
ABB CR-P

Колодки монтажные KIPPRIBOR PYF-022, -023 и PYF-123, -123 для 2-контактных промежуточных реле:

  • Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей;
  • Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации;
  • Аксессуары. В комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковые удерживающие зажимы: BS-2/15P, BS-2/25P, BS-2/33P для фиксации реле высотой 15, 25, 33 мм и модули LED-индикации LM.
Модель PYF-022BE/2 (черная)
PYF-022BE/2WH (белая)
PYF-022BE/2BL (голубая)
PYF-022BE/3 PYF-122BE/3

Монтажные колодки KIPPRIBOR PYF-022 и -122 для 2-контактных промежуточных реле схема подключения

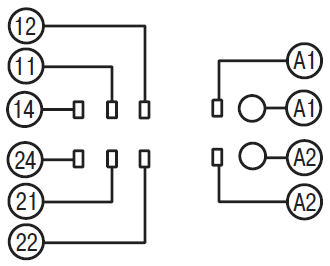

Схема подключения

PYF-022BE/3 PYF-122BE/3
Описание 2-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с самозажимными клеммами

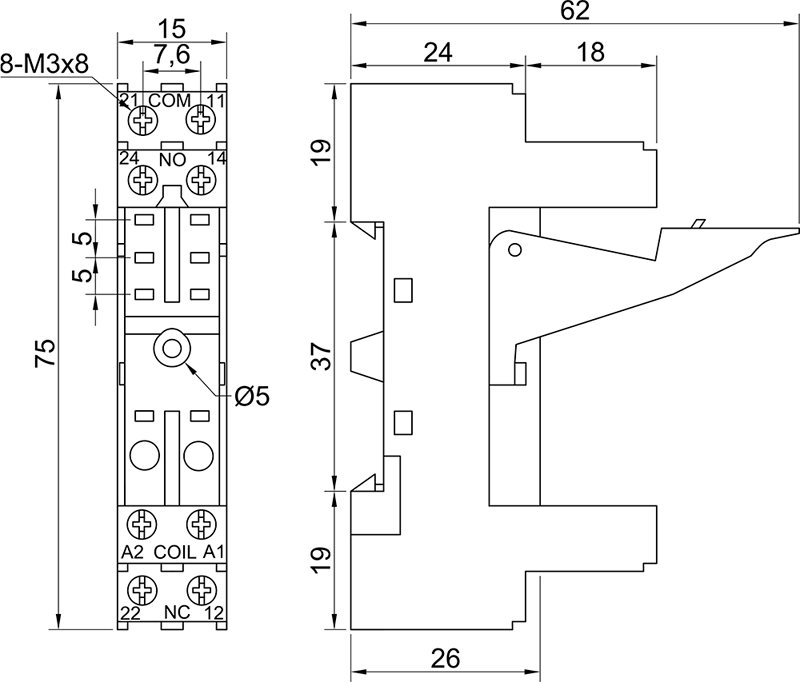

Габаритные размеры PYF-022BE/2 PYF-022BE/3 PYF-122BE/3
Цоколевка

Номинальный ток и напряжение коммутации 12 А при 300 VAC 12 А при 300 VAC 12 А при 300 VAC
Возможные варианты упаковки Картонная коробка (20 шт./775 г)
Транспортная коробка (400 шт./15,5 кг)
Картонная коробка (20 шт./900 г)
Транспортная коробка (320 шт./15,7 кг)
Картонная коробка (20 шт./2160 г)
Модель PYF-023BE/3 PYF-123BE/3

Монтажные колодки KIPPRIBOR PYF-022 и -122 для 2-контактных промежуточных реле схема подключения

Схема подключения

Описание 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с самозажимным клеммами
Габаритные размеры
Цоколевка
Номинальный ток и напряжение коммутации 12 А при 300 VAC 12 А при 300 VAC
Возможные варианты упаковки Картонная коробка (20 шт./900 г)
Транспортная коробка (320 шт./15,7 кг)
Картонная коробка (20 шт./900 г)
Транспортная коробка (320 шт./15,7 кг)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3, PYF-122BE/3:

Производитель Серия реле
KIPPRIBOR MR
Schneider Electric RSB
Finder 40.52
Relpol RM84
Omron G2R2
Phoenix Contact REL-MR-…21-21
Goodsky EMI-SS
Siemens
Idec RQ
TDM Electric
ИЭК
ЭКФ
SHRACK RT1
ABB CR-P

Аксессуары для монтажных колодок KIPPRIBOR серий PYF:

Зажим пластмассовый удерживающий
Применяется для фиксации реле и защиты от выпадения в условиях вибрации
Модуль LED-индикации
Предназначен для индикации работы реле
BS 2/15P
Высота устанавливаемого реле 15 мм
BS 2/25P
Высота устанавливаемого реле 25 мм
BS 2/33P
Высота устанавливаемого реле 33 мм
LM-EN230.R LM-CF24.G LM-BC24.G LM-FQ230.R

Модели совместимых колодок KIPPRIBOR:

PYF-012
PYF-022
PYF-122

Модели совместимых колодок KIPPRIBOR:

PYF-012
PYF-022
PYF-122

Модели совместимых колодок KIPPRIBOR:

PYF-013
PYF-023
PYF-123

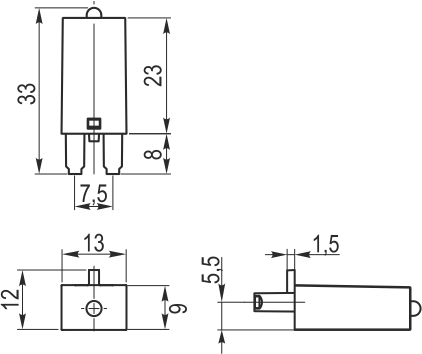

Габаритные размеры модуля LED-индикации
LM-EN 110/230 VAC/VDC LM-СF 6/24 VAC/VDC LM-BC24.G LM-FQ230
2-полюсный соединитель (соединительная шина) BC-022.2P
Предназначен для соединения колодок KIPPRIBOR серий PYF-012BE, PYF-022BE, PYF-023BE/3, PYF-123BE/3
8-полюсный соединитель (соединительная шина) BC-022.8P
Предназначен для соединения колодок KIPPRIBOR серий PYF-012BE, PYF-022BE, PYF-023BE/3, PYF-123BE/3

Пример интерфейсного модуля реле KIPPRIBOR в сборе:
