KIPPRIBOR RJ45 интерфейсные разъемы

KIPPRIBOR RJ45 интерфейсный разъем

Промышленные разъемы серии RJ45 со стандартом подключения RJ45 или 8P8C применяются для выноса Ethernet-порта программируемых устройств в удобное для эксплуатации место - на панель оборудования, дверцу шкафа управления или операторский пульт.

Такая потребность возникает, когда программируемый логический контроллер (ПЛК), программируемое реле (ПР) или панель оператора (HMI) смонтированы внутри оборудования или шкафа управления и оперативный доступ к ним для программирования и загрузки данных осложнен.

Серия разъемов представлена двумя модификациями: с прямым (RJ45-F08J.BE.300) и угловым (RJ45-F08J.BE.300.L) подключением соединительного кабеля RJ45.

Преимущества разъемов серии RJ45:

  • защитная крышка с лицевой стороны обеспечивает защиту разъема от пыли и влаги (IP67)
  • корпус из самозатухающего поликарбоната обеспечивает огнестойкостойкость V-0 по стандарту UL94 и широкий диапазон эксплуатационных температур -40...+85 °C.
  • посадочный диаметр 25,7 мм позволяет производить монтаж типовыми инструментами для перфорации.

Технические характеристики разъемов серии RJ45

Параметр Значение
Тип разъема RJ45
Контакты разъема 8P8C
Тип контактной вставки Розетка
Тип электрического присоединения патч-корд с коннектором RJ45
Категория Cat.5e, Cat.6 (10BaseT, 100BaseTX, 1000BaseTX)
Номинальное напряжение контактов не более 24 VDC
Номинальный ток контактов не более 50 мА
Степень защиты IP67
Тип механического соединения с ответной частью Байонет
Температура эксплуатации -40…85°С
Материал корпуса Поликарбонат, огнестойкость: V-0
Механический ресурс ≥ 500

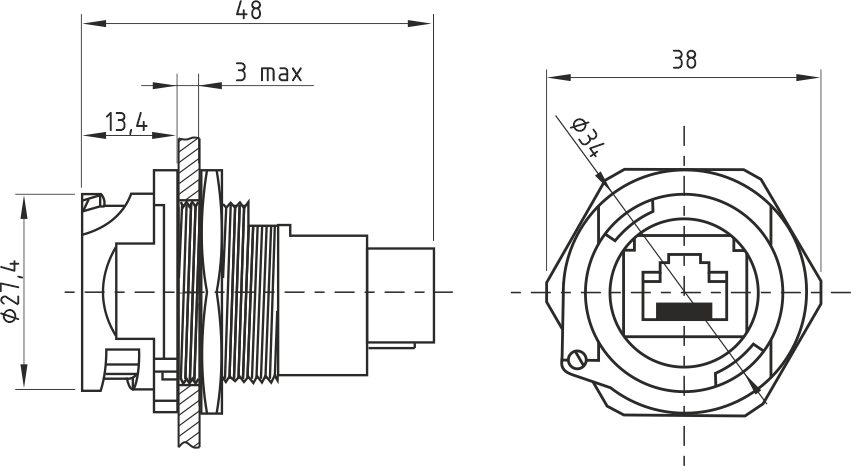

Габаритные и установочные размеры разъемов серии RJ45

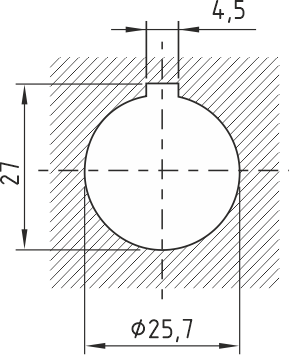

Модификация Габаритные и установочные размеры Вырез под установку
RJ45-F08J.BE.300
Интерфейсный разъем 8P8C щитовой с фиксацией байонет
RJ45-F08J.BE.300.L
Интерфейсный разъем 8P8C щитовой с фиксацией байонет, угловой




Скачать листовку "Общепромышленные и интерфейсные разъемы KIPPRIBOR"
